LR-H: Термостойкие индуктивные датчики в цилиндрическом корпусе

Рабочая температура: -25…+120 °С

Рабочий диапазон: 4, 8 или 15 мм

Частота переключения: 300, 800 или 1000 Гц

Цилиндрический корпус: М12х1, М18х1 или М30х1

Высокая степень защиты

Документация и ПО

Наименование	Тип документа	Размер	Тип файла
Паспорт Датчик индуктивный LR	Паспорт	711 KB	pdf
Декларация о соответствии ТР ТС 004, 020 - Датчики приближения CR, LR, LS, MSR	Декларации о соответствии (ТС и ЕАЭС)	1 MB	pdf
Информационное письмо - Датчики бесконтактные	Письмо	228 KB	pdf

Наименование	Наличие	Цена с НДС
LR-H18N-08NO-D2 Бесконтактный индуктивный датчик (М18х1, устойчивый к нагреву, Tmax +120 C, невстраиваемый, NPN, НО, 10-30В, 8мм, 800Гц, IP67), кабель 2м	В наличии	5 083	Купить
LR-H18N-08PO-D2 Бесконтактный индуктивный датчик (М18х1, устойчивый к нагреву, Tmax +120 C, невстраиваемый, PNP, НО, 10-30В, 8мм, 800Гц, IP67), кабель 2м	В наличии	5 083	Купить
LR-H12N-04NO-D2 Бесконтактный индуктивный датчик (М12х1, устойчивый к нагреву, Tmax +120 C, невстраиваемый, NPN, НО, 10-30В, 4мм, 1000Гц, IP67), кабель 2м	В наличии	4 948	Купить
LR-H12N-04PO-D2 Бесконтактный индуктивный датчик (М12х1, устойчивый к нагреву, Tmax +120 C, невстраиваемый, PNP, НО, 10-30В, 4мм, 1000Гц, IP67), кабель 2м	В наличии	4 948	Купить
LR-H30N-15PO-D2 Бесконтактный индуктивный датчик (М30х1,5, устойчивый к нагреву, Tmax +120 C, невстраиваемый, PNP, НО, 10-30В, 15мм, 300Гц, IP67), кабель 2 м	В наличии	5 292	Купить

Описание бесконтактных индуктивных датчиков ONDO

Бесконтактные датчики ONDO серии LR-H предназначены для надежного обнаружения металлических объектов в условиях высоких температур (до +120 °С). Применяется в различных отраслях промышленности в качестве датчиков приближения / положения, скорости, расстояния, концевых выключателей. Например, для задач:

Контроля наличия и положения заготовок на металлопрокатном и кузнечно-прессовом оборудовании.
Отслеживания положения поворотных дисковых затворов, кранов и другой запорной арматуры.
Позиционирования пневмоцилиндров и гидроцилиндров в условиях высокой температуры окружающей среды.

Ключевые особенности:

Цилиндрический корпус из никелированной латуни с резьбой М12х1, М18х1 или М30х1.
Максимальный рабочий диапазон до 15 мм (зависит от материала и размера объекта).
Работа с металлическими объектами из черных и цветных металлов.
Допустимая температура окружающей среды: -25…+120 °С.
Транзисторный выход PNP или NPN типа (определяется кодом заказа), нормально разомкнутый (НО) контакт.
2-х метровый кабель для подключения.

Для монтажа датчиков рекомендуется использовать прямые или угловые монтажные кронштейны Hold*, изготовленные из нержавеющей стали AISI 304.

Принцип работы индуктивных датчиков ONDO

Датчик представляет собой цилиндрический корпус, в котором расположены чувствительный элемент и электронная схема.

Структура бесконтактного индуктивного датчика

В качестве чувствительного элемента (ЧЭ) применяется электромагнитный излучатель (катушка индуктивности). Совместно с генератором ЧЭ формирует колебательный контур. Во время работы он генерирует электромагнитное поле.

При внесении отслеживаемого объекта (металлическая пластина) в это поле, на его поверхности возникают вихревые токи. В результате изменяются электрические параметры колебательного контура (амплитуда, частота тока). Датчик отслеживает изменение параметров и определяет наличие или отсутствие объектов в рабочей зоне.

Для сигнализации о приближении объекта используется дискретный или аналоговый сигнал.

В качестве основной характеристики датчика используется Номинальный рабочий диапазон (S_n) — это расстояние от объекта воздействия до активной поверхности ЧЭ, при котором срабатывает датчик. Номинальный диапазон не учитывает индивидуальную погрешность датчика или внешние факторы (напряжение питания, температура окружающей среды и др.).
При подборе датчика необходимо ориентироваться на Гарантированный рабочий диапазон (S_a) — это расстояние от активной поверхности ЧЭ, в пределах которого обеспечивается постоянное срабатывание датчика во всем диапазоне нормированных условий эксплуатации.

Зависимость гарантированного рабочего диапазона (S_a) индуктивных датчиков от внешних факторов

Рабочий диапазон индуктивных датчиков зависит от целого ряда внешних факторов, самые ключевые из которых:

Материал объекта воздействия — при работе с объектами из различных металлов и сплавов S_a может уменьшиться.

Зависимость рабочего диапазона S_a от используемого материала
Материал объекта воздействия	Изменение рабочего диапазона S_a
Сталь Ст3	100% S_n
Чугун	93…105% S_n
Никель	65…75% S_n
Нерж.сталь	60…100% S_n
Алюминий	30…45% S_n
Латунь	35…50% S_n
Медь	25…45% S_n

Размер объекта воздействия — если объект воздействия имеет размеры меньше стандартного, то S_a так же может измениться.

Зависимость номинального рабочего диапазона от размера объекта воздействия

Во время работы датчик будет сигнализировать о приближении объекта, когда расстояние до его поверхности не будет превышать значение S_n. В качестве стандартного объекта воздействия, используется квадратная пластина (из стали Ст3), толщиной 1 мм и сторонами не менее 3*S_n мм. В случае применения объектов, отличающихся от стандартного номинальное расстояние срабатывания будет отличаться.

Если фактическая площадь поверхности объекта меньше площади стандартного объекта, то номинальный рабочий диапазон уменьшается.

Технические характеристики индуктивных датчиков ONDO LR-H

Параметр	Значение
Способ установки датчика	утапливаемое / неутапливаемое исполнение
Номинальный рабочий диапазон (S_n)	4…15 мм (зависит от модели)
Гарантированный рабочий диапазон (S_a)	0…0,8*S_n
Стандартный объект воздействия	стальная пластина со сторонами 3S_n3S_n1 мм
Тип корпуса	цилиндрический с резьбой и контр. гайками
Напряжение питания	=10…30 В (датчики c дискретным выходом)
Потребляемый ток	не более 15 мА
Тип выходного сигнала	PNP / NPN (транзисторный)
Частота переключения (датчики c дискретным выходом)	при S_n 4…5 мм: 1 кГц при S_n 8 мм: 0,8 кГц при S_n 15 мм: 0,3 кГц
Максимальная нагрузка дискретного выхода	не более 200 мА
Допустимая температура окружающей среды	-25…+120 °С
Допустимая влажность воздуха окружающей среды	35…95 %
Встроенная защита	защита от короткого замыкания, защита от перегрузки, защита от обратной полярности
Сопротивление изоляции	≥50 МОм (=500 В)
Защита от внешних воздействий	IP67
Материал корпуса	медно-никелевый сплав

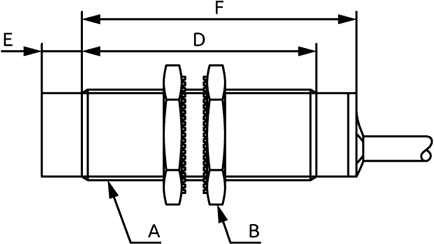

Габаритные размеры индуктивных датчиков ONDO серии LR-H

Габаритные размеры индуктивных датчиков ONDO LR-H — Габаритные размеры ONDO LR-H, мм

Артикул	A	B	D	E	F
Датчики с дискретным выходным сигналом
LR-H12N-…	М12х1	ключ на 17	43	4	51
LR-H18N-…	М18х1	ключ на 24	43	8	51,5
LR-H30N-…	М30х1	ключ на 36	43	12	52

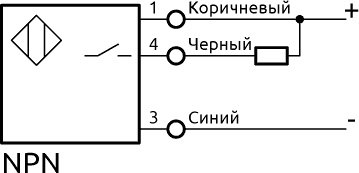

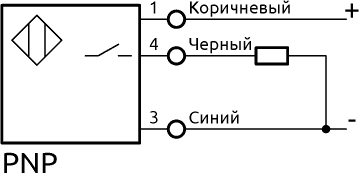

Схемы соединения индуктивных датчиков ONDO LR-H

Цвет провода	Назначение контактов
Коричневый	+U_пит
Синий	-U_пит
Черный	НО-контакт

Вопросы и ответы (FAQ)

1. Что такое утапливаемое и неутаплеваемое исполнение индуктивного датчика?

Утапливаемое исполнение — это исполнение датчика позволяющее монтировать его в металл заподлицо с поверхностью. У датчика утапливаемого исполнения чувствительный элемент экранирован металлическим корпусом, благодаря чему диаграмма направленности магнитного поля принимает следующий вид:

Распределение магнитного поля датчика утапливаемого исполнения

Датчик утапливаемого исполнения реагирует в на объекты только с торца чувствительного элемента.

Неутапливаемое исполнение — это исполнение требующее установки датчика в металлическую поверхность таким образом, чтобы чувствительный элемент выступал за пределы металла минимум на 1,5*Sn. Это связанно с тем, что диаграмма направленности электромагнитного поля чувствительного элемента имеет следующий вид:

Распределение магнитного поля датчика неутапливаемого исполнения

Датчик неутапливаемого исполнения реагирует на объекты не только с торца, но и с боку.

2. Допускается ли последовательное/параллельное подключение нескольких бесконтактных датчиков?

Да.

Индуктивные датчики ONDO можно соединять как последовательно (логическая схема «И»), так и параллельно (логическая схема «ИЛИ»).

3. Как подключить несколько бесконтактных датчиков по логической схеме «И»?

Суммарный ток потребления каждого датчика и нагрузки не должен превышать максимальный рабочий ток любого из датчиков в цепи.
Требуется учесть напряжение источника питания и падение напряжения на каждом из датчиков — для датчиков «ONDO» с питанием постоянным током и дискретным выходом PNP/NPN падение напряжение на одном датчике составляет не более 2,5 В.
Все датчики в схеме должны быть с одной функцией выхода — только НО или только НЗ.
Все датчики в схеме должны быть одного типа проводимости — только PNP или только NPN.

PNP Последовательное подключение датчиков — схема логического «И» — Последовательное подключение датчиков — схема логического «И»

NPN Последовательное подключение датчиков — схема логического «И» — Последовательное подключение датчиков — схема логического «И»

При использовании двух датчиков с разным типом проводимости допускается подключение по схеме комбинированного логического «И».

Последовательное подключение датчиков — схема комбинированного логического «И»

4. Как подключить несколько бесконтактных датчиков по логической схеме «ИЛИ»?

Необходимо учитывать количество подключаемых датчиков, так как каждый датчик имеет некоторый ток утечки в выключенном состоянии. Величина суммарного тока утечки должна быть меньше тока включения нагрузки.
При параллельном объединении выходов рекомендуется использовать диоды для исключения влияния выходов датчиков друг на друга.
Все датчики в схеме должны быть с одной функцией выхода — только НО или только НЗ.
Все датчики в схеме должны быть одного типа проводимости — только PNP или только NPN.

PNP Параллельное подключение датчиков — схема логического «ИЛИ» — Параллельное подключение датчиков — схема логического «ИЛИ»

NPN Параллельное подключение датчиков — схема логического «ИЛИ» — Параллельное подключение датчиков — схема логического «ИЛИ»

Важно! Параллельное подключение датчиков нельзя использовать с целью увеличения максимально допустимого тока нагрузки — даже при одновременном обнаружении объекта несколькими датчиками выходные ключи никогда не сработают в один момент времени. Это может привести к выходу из строя одного или сразу нескольких датчиков.

5. В чем различия выходов PNP и NPN у бесконтактного датчика?

Выход PNP используется с нагрузкой, где общим проводом для датчика и нагрузки является «минус» источника питания.
Выход NPN используется с нагрузкой где общим проводом для датчика и нагрузки является «плюс» источника питания.

Другими словами выходным сигналом у датчика с PNP- выходом является «плюс» источника питания а у датчика с NPN-выходом — «минус».

Подключение датчиков с выходом PNP и NPN

Подключение датчиков с выходом NPN — Подключение датчиков с выходом PNP и NPN

Информация для заказа индуктивных датчиков ONDO LR-H

	LR	H		N			O	D	2
Серия
Цилиндрический корпус	LR
Исполнение корпуса
Устойчивый к нагреву		H
Типоразмер корпуса
М12х1			12
М18х1			18
М30х1			30
Способ установки датчика в металл
Неутапливаемое исполнение				N
Номинальный рабочий диапазон (S_n)
Рабочее расстояние 4 мм					04
Рабочее расстояние 8 мм					08
Рабочее расстояние 15 мм					15
Тип выходного сигнала
PNP						P
NPN						N
Логика выходного сигнала
НО							O
Номинальное напряжение питания
=24 В								D
Способ подключения
Кабель (2 метра)									2

Пример: LR-H12N-04NO-D2
