Преобразователи частоты для трёхфазных асинхронных двигателей
Вольт-частотное управление
Встроенный RS-485 (протокол ModBUS)
Встроенный ПИД-регулятор
Перегрузочная способность 150% в течение 60 сек
Выходная частота до 590 Гц
Документация и ПО
| Наименование | Наличие | Цена с НДС | |
|---|---|---|---|
|
EMD-MINI – 004 S Преобразователь частоты ELHART (0,4кВт, 2,5А, 220В, встр. ПИД-регулятор, 4 дискр. входа (NPN), 1 дискр. выход (реле НО, 250В, 3А),1 аналоговый вход 4-20мА/0-10В, поворотный задатчик частоты, RS-485 Modbus RTU, монтаж на DIN-рейку), серия EMD-MINI
В наличии
Преобразователь частоты ELHART (0,4кВт, 2,5А, 220В, встр. ПИД-регулятор, 4 дискр. входа (NPN), 1 дискр. выход (реле НО, 250В, 3А),1 аналоговый вход 4-20мА/0-10В, поворотный задатчик частоты, RS-485 Modbus RTU, монтаж на DIN-рейку), серия EMD-MINI
Преобразователи частоты ELHART
ELHART
|
В наличии | 10 649 | Купить |
|
EMD-MINI – 007 S Преобразователь частоты ELHART (0,75кВт, 5А, 220В, встр. ПИД-регулятор, 4 дискр. входа (NPN), 1 дискр. выход (реле НО, 250В, 3А),1 аналоговый вход 4-20мА/0-10В, поворотный задатчик частоты, RS-485 Modbus RTU, монтаж на DIN-рейку), серия EMD-MINI
|
В наличии | 11 012 | Купить |
|
EMD-MINI – 015 S Преобразователь частоты ELHART (1,5кВт, 7А, 220В, встр. ПИД-регулятор, 4 дискр. входа (NPN), 1 дискр. выход (реле НО, 250В, 3А),1 аналоговый вход 4-20мА/0-10В, поворотный задатчик частоты, RS-485 Modbus RTU, монтаж на DIN-рейку), серия EMD-MINI
|
В наличии | 11 776 | Купить |
|
EMD-MINI – 022 S Преобразователь частоты ELHART (2,2кВт, 11А, 220В, встр. ПИД-регулятор, 4 дискр. входа (NPN), 1 дискр. выход (реле НО, 250В, 3А),1 аналоговый вход 4-20мА/0-10В, поворотный задатчик частоты, RS-485 Modbus RTU, монтаж на DIN-рейку), серия EMD-MINI
|
В наличии | 16 145 | Купить |
|
EMD-MINI – 004 T Преобразователь частоты ELHART (0,4кВт, 1,5А, 380В, встр. ПИД-регулятор, 4 дискр. входа (NPN), 1 дискр. выход (реле НО, 250В, 3А),1 аналоговый вход 4-20мА/0-10В, поворотный задатчик частоты, RS-485 Modbus RTU, монтаж на DIN-рейку), серия EMD-MINI
В наличии
Преобразователь частоты ELHART (0,4кВт, 1,5А, 380В, встр. ПИД-регулятор, 4 дискр. входа (NPN), 1 дискр. выход (реле НО, 250В, 3А),1 аналоговый вход 4-20мА/0-10В, поворотный задатчик частоты, RS-485 Modbus RTU, монтаж на DIN-рейку), серия EMD-MINI
Преобразователи частоты ELHART
ELHART
|
В наличии | 13 279 | Купить |
|
EMD-MINI – 007 T Преобразователь частоты ELHART (0,75кВт, 2,7А, 380В, встр. ПИД-регулятор, 4 дискр. входа (NPN), 1 дискр. выход (реле НО, 250В, 3А),1 аналоговый вход 4-20мА/0-10В, поворотный задатчик частоты, RS-485 Modbus RTU, монтаж на DIN-рейку), серия EMD-MINI
В наличии
Преобразователь частоты ELHART (0,75кВт, 2,7А, 380В, встр. ПИД-регулятор, 4 дискр. входа (NPN), 1 дискр. выход (реле НО, 250В, 3А),1 аналоговый вход 4-20мА/0-10В, поворотный задатчик частоты, RS-485 Modbus RTU, монтаж на DIN-рейку), серия EMD-MINI
Преобразователи частоты ELHART
ELHART
|
В наличии | 13 939 | Купить |
|
EMD-MINI – 015 T Преобразователь частоты ELHART (1,5кВт, 4А, 380В, встр. ПИД-регулятор, 4 дискр. входа (NPN), 1 дискр. выход (реле НО, 250В, 3А),1 аналоговый вход 4-20мА/0-10В, поворотный задатчик частоты, RS-485 Modbus RTU, монтаж на DIN-рейку), серия EMD-MINI
|
В наличии | 15 219 | Купить |
|
EMD-MINI – 022 T Преобразователь частоты ELHART (2,2 кВт, 5А, 380В, встр. ПИД-регулятор, 4 дискр. входа (NPN), 1 дискр. выход (реле НО, 250В, 3А),1 аналоговый вход 4-20мА/0-10В, поворотный задатчик частоты, RS-485 Modbus RTU, монтаж на DIN-рейку), серия EMD-MINI
|
В наличии | 16 145 | Купить |
|
EMD-MINI – 037 T Преобразователь частоты ELHART (3,7 кВт, 8,6А, 380В, встр. ПИД-регулятор, 4 дискр. входа (NPN), 1 дискр. выход (реле НО, 250В, 3А),1 аналоговый вход 4-20мА/0-10В, поворотный задатчик частоты, RS-485 Modbus RTU, монтаж на DIN-рейку), серия EMD-MINI
В наличии
Преобразователь частоты ELHART (3,7 кВт, 8,6А, 380В, встр. ПИД-регулятор, 4 дискр. входа (NPN), 1 дискр. выход (реле НО, 250В, 3А),1 аналоговый вход 4-20мА/0-10В, поворотный задатчик частоты, RS-485 Modbus RTU, монтаж на DIN-рейку), серия EMD-MINI
Преобразователи частоты ELHART
ELHART
|
В наличии | 21 209 | Купить |
|
EMD-MINI – 055 T Преобразователь частоты ELHART (5,5 кВт, 12,5А, 380В, встр. ПИД-регулятор, 4 дискр. входа (NPN), 1 дискр. выход (реле НО, 250В, 3А),1 аналоговый вход 4-20мА/0-10В, поворотный задатчик частоты, RS-485 Modbus RTU, монтаж на DIN-рейку), серия EMD-MINI
В наличии
Преобразователь частоты ELHART (5,5 кВт, 12,5А, 380В, встр. ПИД-регулятор, 4 дискр. входа (NPN), 1 дискр. выход (реле НО, 250В, 3А),1 аналоговый вход 4-20мА/0-10В, поворотный задатчик частоты, RS-485 Modbus RTU, монтаж на DIN-рейку), серия EMD-MINI
Преобразователи частоты ELHART
ELHART
|
В наличии | 22 961 | Купить |
|
EMD-MINI – 075 T Преобразователь частоты ELHART (7,5 кВт, 17,5А, 380В, встр. ПИД-регулятор, 4 дискр. входа (NPN), 1 дискр. выход (реле НО, 250В, 3А),1 аналоговый вход 4-20мА/0-10В, поворотный задатчик частоты, RS-485 Modbus RTU), серия EMD-MINI
|
В наличии | 34 501 | Купить |
|
EMD-MINI – 110 T Преобразователь частоты ELHART (11 кВт, 24А, 380В, встр. ПИД-регулятор, 4 дискр. входа (NPN), 1 дискр. выход (реле НО, 250В, 3А),1 аналоговый вход 4-20мА/0-10В, поворотный задатчик частоты, RS-485 Modbus RTU), серия EMD-MINI
|
В наличии | 42 684 | Купить |
Описание преобразователей частоты ELHART серии EMD‑MINI
EMD‑MINI – это частотные преобразователи для общепромышленных применений: HVAC-систем (приточных, вытяжных вентиляторов, насосного оборудования), средств малой механизации (конвейеров, ленточных транспортеров, деревообрабатывающих станков, механизмов для полировки и чистки поверхностей, и др.), пищевой промышленности (фасовочных автоматов, тестомешалок, прессов, упаковочных станков и др.).
EMD‑MINI предназначен для управления скоростью вращения трехфазных асинхронных электродвигателей мощностью от 0,4 до 11 кВт с напряжением питания 220 или 380 В.
Принцип работы частотных преобразователей EMD‑MINI основан на преобразовании сетевого однофазного или трехфазного переменного напряжения (тока) с частотой 50 Гц в трехфазное напряжение (ток) с заданной частотой (до 590 Гц) с сохранением постоянства соотношения U/f. Изменение частоты и амплитуды действующего значения напряжения, подаваемого на электродвигатель, приводит к изменению скорости вращения магнитного поля, что приводит к изменению механической скорости вращения вала электродвигателя.
Особенности преобразователей частоты ELHART серии EMD‑MINI
Удобство и простота эксплуатации
- Наличие встроенного интерфейса RS-485 дает возможность осуществлять удаленное управление частотно-регулируемым электроприводом.
- Возможность подключения выносного пульта управления EMD‑MINI – RCP (не входит в комплект поставки) позволяет реализовать дистанционное управление на расстоянии до 2 метров.
- Компактный размер позволяет установить частотный преобразователь на DIN-рейку. Крепление к DIN-рейке предусмотрено конструкцией.
- Простое и быстрое программирование параметров настройки.
- Встроенный блок питания 10 В постоянного тока для подключения внешнего потенциометра.
Высокая производительность
- Вольт-частотное (скалярное) управление асинхронным электродвигателем - сохранение постоянства соотношения V/f для обеспечения постоянства величины магнитного поля при различных скоростях.
- Перегрузочная способность 150% номинального тока в течение 60 секунд.
- Выходная частота до 590 Гц позволяет реализовать управление высокочастотными электродвигателями.
Функциональность
- Встроенный ПИД-регулятор позволяет непрерывно контролировать параметры технологического процесса (давление, расход, температура и т. д.).
- Спящий режим при работе частотного преобразователя в режиме ПИД-регулирования позволяет экономить потребляемую электроэнергию и сократить износ оборудования.
- Программный режим для задания скорости и направления вращения электродвигателя по заранее заданной программе (до 15 шагов).
- Корректировка вольт-частотной характеристики V/f по трем точкам для адаптации управления под характер нагрузки электродвигателя.
Полезные статьи:
Технические характеристики частотных преобразователей ELHART серии EMD‑MINI
| Артикул | Мощность, кВт | Напряжение питания | Выходное напряжение | Номинальный ток, А | |
|---|---|---|---|---|---|
| входной | выходной | ||||
| EMD‑MINI – 004 S | 0,4 | 1 ф / 220 В (170…253 В) 50/60 Гц |
3 ф / 220 В (0…220 В) 0,1…590,0 Гц |
5,3 | 2,5 |
| EMD‑MINI – 007 S | 0,75 | 8,3 | 5 | ||
| EMD‑MINI – 015 S | 1,5 | 14 | 7 | ||
| EMD‑MINI – 022 S | 2,2 | 23 | 11 | ||
| EMD‑MINI – 004 T | 0,4 | 3 ф / 380 В (330…440 В) 50/60 Гц |
3 ф / 380 В (0…380 В) 0,1…590,0 Гц |
2,5 | 1,5 |
| EMD‑MINI – 007 T | 0,75 | 3,7 | 2,7 | ||
| EMD‑MINI – 015 T | 1,5 | 5,4 | 4 | ||
| EMD‑MINI – 022 T | 2,2 | 6,5 | 5 | ||
| EMD‑MINI – 037 T | 3,7 | 10,7 | 8,6 | ||
| EMD‑MINI – 055 T | 5,5 | 15 | 12,5 | ||
| EMD‑MINI – 075 T | 7,5 | 20,5 | 17,5 | ||
| EMD‑MINI – 110 T | 11 | 26,5 | 24 | ||
| Параметр | Значение |
|---|---|
| Общие сведения | |
| Метод управления электродвигателем | V/F – вольт-частотное (скалярное) управление |
| Дискретность задания частоты | Цифровое задание: 0,1 Гц Аналоговое задание: 0,1 % от максимальной частоты |
| Время разгона/торможения | 0…999,9 сек |
| ПИД-регулятор | Встроенный ПИД-регулятор |
| Программный режим | Задание до 15 предустановленных скоростей, включающихся по программе |
| Счетчик импульсов | Встроенный счетчик импульсов (частота импульсов до 78 Гц) |
| Управление моментом | Ручное увеличение момента в пределах 0...30 % от номинального момента |
| Характеристики управляющих сигналов | |
| Дискретные входы | 4 многофункциональных дискретных входа (NPN) |
| Дискретный выход | 1 многофункциональный дискретный выход: релейный выход (НО/НЗ), 3 А / ~250 В, 3 А / = 30 В |
| Аналоговый вход | 1 аналоговый вход: 0...10 В / 0...20 мА |
| Интерфейс связи | RS-485, протокол ModBus ASCII / RTU (максимальная скорость передачи данных 19200 бит/сек) |
| Источник задания выходной частоты | Пульт управления, аналоговый вход, дискретный вход, интерфейс связи RS-485, программный режим управления скоростью |
| Перегрузочная способность и защиты | |
| Перегрузка | 150 % от номинального тока в течение 60 сек |
| Защиты | Повышенное/пониженное напряжение, перегрузка по току, короткое замыкание и прочие |
| Условия эксплуатации | |
| Класс защиты | IP20 |
| Температура окружающей среды | -10…+40 °С (без обмерзания) |
| Относительная влажность | Не более 95% (без образования конденсата) |
| Метод охлаждения | Встроенный вентилятор охлаждения |
| Метод монтажа | Установка на DIN-рейку 35 мм (до 7,5 кВт), монтаж на панель (от 7,5 кВт) |
| Высота монтажа (абсолютная) | 1000 м над уровнем моря (при повышении этого значения необходимо снижать мощность подключаемого оборудования) |
Схема подключения частотных преобразователей ELHART серии EMD‑MINI
* Для моделей с питанием 1ф/220 В (модели EMD‑MINI-xxxS) питание подается на клеммы L1 и L2
Габаритные размеры частотных преобразователей ELHART серии EMD‑MINI
| Типоразмер | Артикул | Габаритные размеры, мм | Крепление на DIN-рейку 35 мм |
Масса, кг |
||||||
|---|---|---|---|---|---|---|---|---|---|---|
| W | H | D | A | B | E | Ød | ||||
| 1 | EMD‑MINI — 004…015 S | 68 | 132 | 102 | 120 | 57 | 62 | 4,5 | есть | 0,71 |
| 2 | EMD‑MINI — 022 S | 72 | 142 | 112,2 | 130 | 61 | 62 | 4,5 | 0,93 | |
| EMD‑MINI — 004…022 T | ||||||||||
| 3 | EMD‑MINI — 037…055 T | 85 | 180 | 116 | 167 | 72 | 100 | 5,5 | 1,47 | |
| 4 | EMD‑MINI — 075…110 T | 106 | 240 | 153 | 230 | 96 | - | 4,5 | нет | 2,58 |
Вопросы и ответы (FAQ)

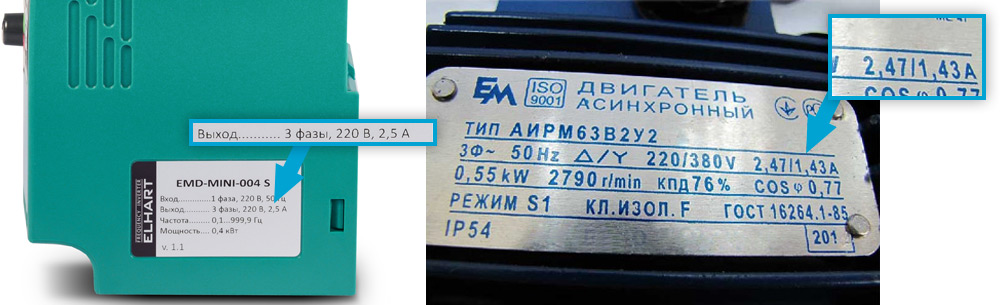

При выборе мощности частотного преобразователя необходимо ориентироваться на номинальный и максимальный ток электродвигателя с учетом возможных перегрузок во всех режимах работы.
Не рекомендуется осуществлять подбор по номинальной мощности указанной на шильдике электродвигателя, т. к. это полезная механическая мощность на валу, которая связана с электрической через КПД и косинус электродвигателя. Поэтому возможно возникновение ситуации, когда мощности указанные на шильдиках электродвигателя и ПЧ совпадают, а ток потребляемый электродвигателем выше номинального тока частотника. Из-за этого ПЧ будет работать с перегрузкой и в последствии выйдет из строя.
Также, при выборе мощности преобразователя частоты необходимо учитывать условия его эксплуатации. Температура окружающего воздуха выше +40 °С (например, при установке в шкафу без необходимого охлаждения) и повышенная частота коммутации (частота ШИМ) силовых ключей (более 6 кГц), требуют снижения тока нагрузки ПЧ относительно номинального значения. Поэтому в таких применениях рекомендуется выбирать мощность частотного преобразователя на ступень выше относительной той, что была подобрана по току электродвигателя.
Выносной пульт подключается через оригинальный кабель (поставляется в комплекте с пультом ). Разъём для подключения кабеля расположен под крышкой с надписью ELHART (слева от дисплея).
- Для ПЧ версий 1.х дополнительные настройки не требуются, и сразу после подключения пульт готов к работе.
- Для ПЧ версий 2.х требуется настройка параметров: P101 = 2 и P102 = 0.
Если не удается произвести настройку параметров, то необходимо убедиться:
- ПЧ находится в режиме STOP (индикатор RUN не горит).
- Отключена блокировка редактирования параметров (P118 = 0).
- В ПЧ версии 1.1 и 1.2 отключение вентилятора не предусмотрено (вентилятор работает всегда).
- В ПЧ версии 2.0 режим работы вентилятора задается в параметре P668:
- 0 — работает при подаче сигнала пуск,
- 1 — работает всегда.
Не рекомендуется устанавливать параметр P668 = 0 для ПЧ, работающих в составе машин с частыми запусками и остановками. Отсутствие охлаждения может привести к перегреву и как следствие, к выходу ПЧ из строя.
Необходимо настроить следующие параметры:
- P102 = 1, для подачи команды ПУСК сигналом на дискретный вход.
- P416 = 1, для разрешения автостарта после подачи питания.
Для работы функции «Автостарт после подачи питания» требуется, чтобы в момент включения ПЧ на дискретный вход была подана команда ПУСК (используйте кнопку с фиксацией или перемычку).
Нет, нельзя. ПЧ предназначены только для работы с 3-х фазными асинхронными электродвигателями.
Да, можно. Но следует учесть следующие особенности подбора модели ПЧ и режимов его работы:
- Выходной ток ПЧ должен быть выше суммарного максимального тока подключенных электродвигателей с учетом возможных перегрузок.
- Суммарная длина моторного кабеля не должна превышать 30 метров, иначе требуется установка моторного дросселя (при длине до 100 м) или синус-фильтра (при длине более 100 м).
- Для защиты электродвигателей требуется использовать внешние устройства, например, автоматы защиты двигателя серии MCP.
Информация для заказа частотных преобразователей ELHART серии EMD‑MINI
| EMD-MINI — | ||
|---|---|---|
| Мощность двигателя, кВт | ||
| 0,4 | 004 | |
| 0,75 | 007 | |
| 1,5 | 015 | |
| 2,2 | 022 | |
| 3,7 | 037 | |
| 5,5 | 055 | |
| 7,5 | 075 | |
| 11 | 110 | |
| Диапазон питающего напряжения | ||
| 1 ф/220 В (170…253 В) 50/60 Гц | S | |
| 3 ф/380 В (330…440 В) 50/60 Гц | T | |
Пример: Преобразователь частоты мощностью 0,4 кВт с напряжением питания 220 В — EMD‑MINI-004 S
