Преобразователи частоты векторные ELHART серии EMD-V

EMD-V logo
Векторное управление Векторное управление
Управление скоростью и крутящим моментом Управление скоростью и крутящим моментом
Выносной пульт Выносной пульт
Диспетчеризация Перегрузочная способность 150% в течение 60 сек
Карты расширения Возможность установки карт расширения
Наименование Наличие Цена с НДС
EMD-VL – 0004 S Преобразователь частоты ELHART, векторная серия (0,4кВт, 2,5А, 220В, векторное и U/f управление, съемный пульт, встроенный ПИД-регулятор, RS-485 Modbus RTU), серия EMD-VL
 В наличии 13 209 Купить
EMD-VL – 0007 S Преобразователь частоты ELHART, векторная серия (0,75кВт, 5А, 220В, векторное и U/f управление, съемный пульт, встроенный ПИД-регулятор, RS-485 Modbus RTU), серия EMD-VL
 В наличии 13 961 Купить
EMD-VL – 0015 S Преобразователь частоты ELHART, векторная серия (1,5кВт, 7А, 220В, векторное и U/f управление, съемный пульт, встроенный ПИД-регулятор, RS-485 Modbus RTU), серия EMD-VL
 В наличии 14 333 Купить
EMD-VL – 0022 S Преобразователь частоты ELHART, векторная серия (2,2кВт, 11А, 220В, векторное и U/f управление, съемный пульт, встроенный ПИД-регулятор, 1 слот для плат расширения, RS-485 Modbus RTU), серия EMD-VL
 В наличии 18 603 Купить
EMD-VL – 0037 S Преобразователь частоты ELHART, векторная серия (3,7кВт, 16,5А, 220В, векторное и U/f управление, съемный пульт, встроенный ПИД-регулятор, 1 слот для плат расширения, RS-485 Modbus RTU), серия EMD-VL
 В наличии 22 412 Купить
EMD-VL – 0007 T Преобразователь частоты ELHART, векторная серия (0,75кВт, 2,5А, 380В, векторное и U/f управление, съемный пульт, встроенный ПИД-регулятор, RS-485 Modbus RTU), серия EMD-VL
 В наличии 15 372 Купить
EMD-VL – 0015 T Преобразователь частоты ELHART, векторная серия (1,5кВт, 3,7А, 380В, векторное и U/f управление, съемный пульт, встроенный ПИД-регулятор, RS-485 Modbus RTU), серия EMD-VL
 В наличии 15 715 Купить
EMD-VL – 0022 T Преобразователь частоты ELHART, векторная серия (2,2кВт, 5А, 380В, векторное и U/f управление, съемный пульт, встроенный ПИД-регулятор, RS-485 Modbus RTU), серия EMD-VL
 В наличии 17 150 Купить
EMD-VL – 0037 T Преобразователь частоты ELHART, векторная серия (3,7кВт, 9А, 380В, векторное и U/f управление, съемный пульт, встроенный ПИД-регулятор, 1 слот для плат расширения, RS-485 Modbus RTU), серия EMD-VL
 В наличии 23 629 Купить
EMD-VL – 0055 T Преобразователь частоты ELHART, векторная серия (5,5кВт, 13А, 380В, векторное и U/f управление, съемный пульт, встроенный ПИД-регулятор, 1 слот для плат расширения, RS-485 Modbus RTU), серия EMD-VL
 В наличии 26 899 Купить
EMD-VH – 0075 T Преобразователь частоты ELHART, векторная серия (7,5кВт, 17А, 380В, векторное и U/f управление, встроенный пульт (поддержка внешнего пульта), встроенный ПИД-регулятор, 1 слот для плат расширения, RS-485 Modbus RTU), серия EMD-VH
 В наличии 33 695 Купить
EMD-VH – 0110 T Преобразователь частоты ELHART, векторная серия (11кВт, 25А, 380В, векторное и U/f управление, встроенный пульт (поддержка внешнего пульта), встроенный ПИД-регулятор, 1 слот для плат расширения, RS-485 Modbus RTU), серия EMD-VH
 В наличии 40 331 Купить
EMD-VH – 0150 T Преобразователь частоты ELHART, векторная серия (15кВт, 32А, 380В, векторное и U/f управление, встроенный пульт (поддержка внешнего пульта), встроенный ПИД-регулятор, 1 слот для плат расширения, RS-485 Modbus RTU), серия EMD-VH
 В наличии 52 211 Купить
EMD-VH – 0185 T Преобразователь частоты ELHART, векторная серия (18,5кВт, 37А, 380В, векторное и U/f управление, встроенный пульт (поддержка внешнего пульта), встроенный ПИД-регулятор, 1 слот для плат расширения, RS-485 Modbus RTU), серия EMD-VH
 В наличии 57 873 Купить
EMD-VH – 0220 T Преобразователь частоты ELHART, векторная серия (22кВт, 45А, 380В, векторное и U/f управление, встроенный пульт (поддержка внешнего пульта), встроенный ПИД-регулятор, 1 слот для плат расширения, RS-485 Modbus RTU), серия EMD-VH
 В наличии 61 867 Купить
EMD-VH – 0300 T Преобразователь частоты ELHART, векторная серия (30кВт, 60А, 380В, векторное и U/f управление, встроенный пульт (поддержка внешнего пульта), встроенный ПИД-регулятор, 1 слот для плат расширения, RS-485 Modbus RTU), серия EMD-VH
 В наличии 95 514 Купить
EMD-VH – 0370 T Преобразователь частоты ELHART, векторная серия (37кВт, 75А, 380В, векторное и U/f управление, встроенный пульт (поддержка внешнего пульта), встроенный ПИД-регулятор, 1 слот для плат расширения, RS-485 Modbus RTU), серия EMD-VH
 В наличии 106 127 Купить
EMD-VH – 0450 T Преобразователь частоты ELHART, векторная серия (45кВт, 90А, 380В, векторное и U/f управление, встроенный пульт (поддержка внешнего пульта), встроенный ПИД-регулятор, 1 слот для плат расширения, RS-485 Modbus RTU), серия EMD-VH
 В наличии 149 368 Купить
EMD-VH – 0550 T Преобразователь частоты ELHART, векторная серия (55кВт, 110А, 380В, векторное и U/f управление, встроенный пульт (поддержка внешнего пульта), встроенный ПИД-регулятор, 1 слот для плат расширения, RS-485 Modbus RTU), серия EMD-VH
 В наличии 156 679 Купить
EMD-VH – 0750 T Преобразователь частоты ELHART, векторная серия (75кВт, 150А, 380В, векторное и U/f управление, встроенный пульт (поддержка внешнего пульта), встроенный ПИД-регулятор, 1 слот для плат расширения, RS-485 Modbus RTU), серия EMD-VH
 В наличии 208 102 Купить
EMD-VH – 0900 T Преобразователь частоты ELHART, векторная серия (90кВт, 176А, 380В, векторное и U/f управление, встроенный пульт (поддержка внешнего пульта), встроенный ПИД-регулятор, 1 слот для плат расширения, RS-485 Modbus RTU), серия EMD-VH
 В наличии 256 538 Купить
EMD-VH – 1100 T Преобразователь частоты ELHART, векторная серия (110кВт, 210А, 380В, векторное и U/f управление, встроенный пульт (поддержка внешнего пульта), встроенный ПИД-регулятор, 1 слот для плат расширения, RS-485 Modbus RTU), серия EMD-VH
 В пути 278 718 Купить
EMD-VH – 1320 T Преобразователь частоты ELHART, векторная серия (132кВт, 253А, 380В, векторное и U/f управление, встроенный пульт (поддержка внешнего пульта), встроенный ПИД-регулятор, 1 слот для плат расширения, RS-485 Modbus RTU), серия EMD-VH
 В пути 337 335 Купить
EMD-VH – 1600 T Преобразователь частоты ELHART, векторная серия (160кВт, 300А, 380В, векторное и U/f управление, встроенный пульт (поддержка внешнего пульта), встроенный ПИД-регулятор, 1 слот для плат расширения, RS-485 Modbus RTU), серия EMD-VH
 В наличии 392 069 Купить
EMD-VH – 1850 T Преобразователь частоты ELHART, векторная серия (185кВт, 340А, 380В, векторное и U/f управление, встроенный пульт (поддержка внешнего пульта), встроенный ПИД-регулятор, 1 слот для плат расширения, RS-485 Modbus RTU), серия EMD-VH
 В пути 428 862 Купить
EMD-VH – 2200 T Преобразователь частоты ELHART, векторная серия (220кВт, 420А, 380В, векторное и U/f управление, встроенный пульт (поддержка внешнего пульта), встроенный ПИД-регулятор, 1 слот для плат расширения, RS-485 Modbus RTU), серия EMD-VH
 В наличии 505 723 Купить
EMD-VH – 2500 T Преобразователь частоты ELHART, векторная серия (250кВт, 470А, 380В, векторное и U/f управление, встроенный пульт (поддержка внешнего пульта), встроенный ПИД-регулятор, 1 слот для плат расширения, RS-485 Modbus RTU), серия EMD-VH
 В наличии 776 712 Купить
EMD-VH – 2800 T Преобразователь частоты ELHART, векторная серия (280кВт, 520А, 380В, векторное и U/f управление, встроенный пульт (поддержка внешнего пульта), встроенный ПИД-регулятор, 1 слот для плат расширения, RS-485 Modbus RTU), серия EMD-VH
 В наличии 916 797 Купить
EMD-VH – 3150 T Преобразователь частоты ELHART, векторная серия (315кВт, 600А, 380В, векторное и U/f управление, встроенный пульт (поддержка внешнего пульта), встроенный ПИД-регулятор, 1 слот для плат расширения, RS-485 Modbus RTU), серия EMD-VH
 В наличии 941 371 Купить
EMD-VH – 3500 T Преобразователь частоты ELHART, векторная серия (350кВт, 640А, 380В, векторное и U/f управление, встроенный пульт (поддержка внешнего пульта), встроенный ПИД-регулятор, 1 слот для плат расширения, RS-485 Modbus RTU), серия EMD-VH
 В наличии 1 163 380 Купить
EMD-V-RCP Выносной пульт управления для ПЧ EMD-VL и EMD-VH (в комплекте с кабелем для подключения к ПЧ (2 м))
 В наличии 1 898 Купить
EMD-V-PGC Карта расширения для ПЧ EMD-VL – 0022S, 0037S, 0037T, 0055T (Вход для подключения энкодера Linedriver, =5B)
 В наличии 3 524 Купить
EMD-V-PGC1 Карта расширения для ПЧ EMD-VH – 0075T, 0110T (Вход для подключения энкодера Linedriver, =5B)
 В наличии 3 524 Купить
EMD-V-PGC2 Карта расширения для ПЧ EMD-VH – 0150T...4500T (Вход для подключения энкодера Linedriver, =5B)
 В наличии 3 524 Купить
EMD-V-IOC1 Карта расширения для ПЧ EMD-VH – 0075T, 0110T (1 аналоговый вход (0...10 В / 4...20 мА), 1 реленый выход (НЗ+НО, 3А/~250В, 3А/=30В))
 В наличии 3 524 Купить
EMD-V-IOC2 Карта расширения для ПЧ EMD-VH – 0150T...2500T (1 аналоговый вход (0...10 В / 4...20 мА), 1 реленый выход (НЗ+НО, 3А/~250В, 3А/=30В))
 В наличии 3 524 Купить

Описание векторных преобразователей EMD–V

Преобразователи частоты EMD-VL и EMD-VH предназначены для управления асинхронным электродвигателем в трех режимах: U/f- регулирование, Бездатчиковое векторное управление (SVC) и Векторное управление с датчиком ОС (FVC). Благодаря режимам SVC и FVC достигается высокое качество регулирования: точность поддержания скорости, высокий пусковой момент и широкий диапазон регулирования частоты.

Преобразователь частоты имеет высокую перегрузочную способность (до 180% в течение 3 сек.), что позволяет применять его с электродвигателями, работающими в тяжелых условиях (экструдеры, дробилки, нории, промышленные миксеры и мешалки). А при использовании датчика обратной связи (энкодера) достигается высокая точность поддержания скорости, необходимая для приводов весовых дозаторов, токарных и фрезерных станков, манипуляторов, синхронизированных конвейеров.

Для подключения к ПЧ дополнительного оборудования могут использоваться встроенные аналоговые (0…10 В и 4…20 мА), дискретные (транзисторные и релейные) входы и выходы, а так же интерфейс связи RS-485 с поддержкой протокола MODBUS RTU.

Функционал ПЧ EMD-V может быть расширен за счет применения дополнительных карт расширения: для подключения энкодера (датчика ОС) и для подключения дополнительного релейного выхода.

Отличие серий EMD-VL и EMD-VH заключается в количестве поддерживаемых входов/выходов (сигналов управления), поддержке карт расширения и в наличии съемного пульта. Подробное описание представлено в разделе «Технические характеристики».

Особенности векторных преобразователей EMD–V

Векторное управление

Векторный режим управления

Для повышения производительности электропривода предусмотрен векторный режим управления.

Благодаря векторному режиму (с обратной связью) достигается высокий пусковой момент на низких скоростях: до 150% при 0,5 Гц.


Плотный монтаж

Компактный монтаж

Преобразователи частоты (модели до 2,2 кВт) позволяют осуществлять монтаж без вентиляционного зазора(корпус к корпусу).

Благодаря этому для монтажа преобразователей EMD-VL могут использоваться шкафы компактных размеров.


Выносной пульт

Выносной пульт управления

ПЧ серии EMD-VL оборудованы съемным штатным пультом и поставляются с кабелем 2 метра в комплекте.

У ПЧ серии EMD-VH пульт не съемный, но возможно подключение внешнего пультам EMD-V-RCP, который заказывается отдельно.

Внешний пульт имеет щитовое исполнение для установки на дверь шкафа.


Перегрузочная способность

Перегрузочная способность

ПЧ серии EMD-VL и EMD-VH имеют высокую перегрузочную способность: 150% номинального тока в течение 60 секунд.


Карты расширения

Поддержка карт расширения

Для подключения к ПЧ дополнительных устройств применяются карты расширения EMD-V-IOC и EMD-V-PGC.

Карты предназначены для подключения энкодеров (импульсный вход), датчиков с аналоговым сигналом (аналоговый вход) или для дискретного управления (релейный выход).


Универсальные входы

Гибкая настройка дискретных входов

Для дискретных входов предусмотрена возможность работы в режиме PNP и NPN.

Программно может быть задана задержка срабатывания (фильтрация «дребезга») и логика срабатывания (НО или НЗ).


Импульсный вход и выход

Импульсный вход

ПЧ оборудован входом для подключения импульсных (частотных) сигналов.

Сигнал с переменной частотой (до 100 кГц) может быть использован для задания выходной частоты (например, при синхронизации приводов) или в качестве сигнала обратной связи ПИД-регулятора (например, от расходомера).


Ограничение момента

Ограничение крутящего момента

Преобразователь поддерживает управление скоростью и крутящим моментом.

С помощью функции ограничения крутящего момента возможно обеспечить механическую защиту оборудования или продукции.

Привод автоматически будет снижать выходную частоту при превышении заданной нагрузки (например, при перемотке материалов).


  • Векторный режимы работы с поддержкой энкодеров
  • Возможность подключения выносного пульта управления
  • Интерфейс RS-485 для подключения к ПЛК по протоколу MODBUS RTU (скорость до 115200 бит/сек )
  • 2 режима работы: управление скоростью вращения и крутящим моментом
  • Универсальные входы PNP/NPN для подключения датчиков, кнопок и контроллеров
  • Высокоскоростной импульсный вход и выход позволяет синхронизировать работу двух ПЧ
  • Для моделей EMD-VL (до 2.2 кВт) допускается плотный (корпус к корпусу) монтаж
  • Высокая перегрузочная способность (180% в течение 3 сек.) для работы с нагруженными механизмами
  • Возможность установки карт расширения: для подключения энкодера или для вывода дискретных сигналов
  • ПЧ имеет встроенный блок питания 24 В для питания датчиков

Примеры использования векторных преобразователей EMD–V

Список примений:



Экструзионная линия: производство профилей ПВХ

Экструзионная линия: производство профилей ПВХ
Использование ПЧ ELHART векторной серии EMD-V в производстве профилей ПВХ

Преобразователь частоты EMD-VL получает информацию о степени загрузки (давления расплава) пресса и с помощью аналогового выхода управляет скоростью подающего шнека. Благодаря векторному режиму работы обеспечивается высокий пусковой крутящий момент и точное поддержание скорости шнека во всем рабочем диапазоне. Совместно c энкодером OPKON PRI50 преобразователи EMD-VL могут применяться для протяжки и резки профиля. Для контроля температуры и давления разрежения в прессе и калибраторе используются регуляторы ELHART ECD2.

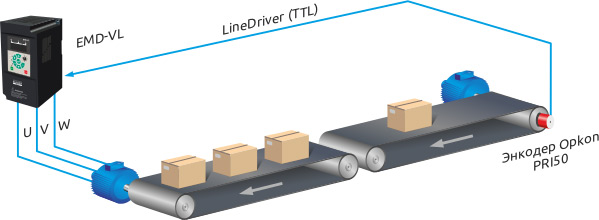

Конвейеры: синхронизация скорости подающего и принимающего привода

Конвейеры: синхронизация скорости подающего и принимающего привода
Пример использования ELHART EMD-VL для синхронизации скорости подающего и принимающего привода

Энкодер OPKON PRI50AR6 измеряет скорость подающего конвейера и передает частотный сигнал преобразователю частоты ELHART EMD-VL. В зависимости от измеренной скорости увеличивается или снижается скорость принимающего конвейера. Применение синхронизированных конвейеров позволяет обеспечить равномерное перемещение продукции.

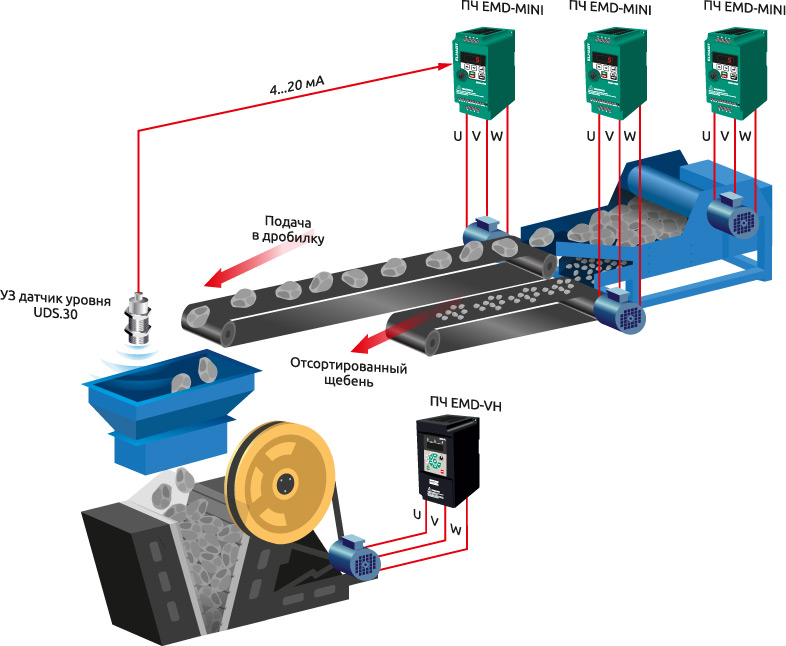

Щековые дробилки: производство щебня

Щековые дробилки: производство щебня
EMD-VH при производстве щебня щековыми дробилкам

Преобразователи частоты ELHART используются в линии дробления сырья. Для управления приводом дробилки применяется ПЧ EMD-VH с векторным управлением, обладающим высоким крутящий моментом и перегрузочной способностью. Управление приводами пластинчатого питателя и грохота осуществляется ПЧ EMD-MINI с вольтчастотным управлением. Датчик уровня mic+600 используется для контроля загрузки бункера и регулирования скорости питателя.

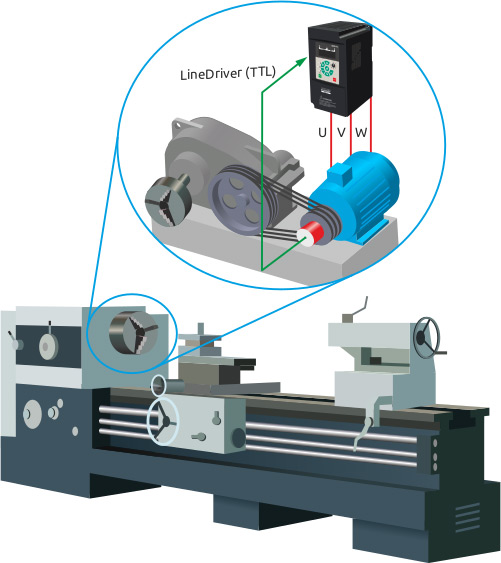

Токарные станки

Токарные станки
Использование ПЧ ELHART EMD-VH в токарных станках

Управление приводом шпинделя токарного станка осуществляется с помощью ПЧ ELHART. Серия EMD-VH имеет возможность подключения энкодера для работы в векторном режиме с датчиком обратной связи. Использование замкнутого контура управления обеспечивает поддержание заданной частоты во всем рабочем диапазоне.

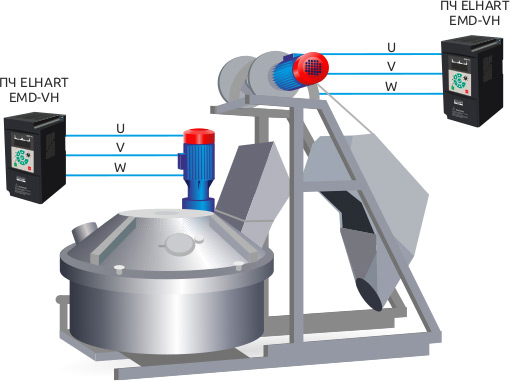

Миксеры и мешалки: производство бетонной смеси

Миксеры и мешалки: производство бетонной смеси
EMD-VH при производстве бетонной смеси миксерами и мешалками

В составе бетоносмесительных установок преобразователи частоты EMD-VH управляют приводами планетарного смесителя и скипового подъемника. Векторный режим управления обеспечивает стабильный запуск электропривода без перегрузок. Наличие пошагового (программного) режима управления позволяет настроить алгоритм перемешивания продукта: скорость, чередование направлений, продолжительность работы.

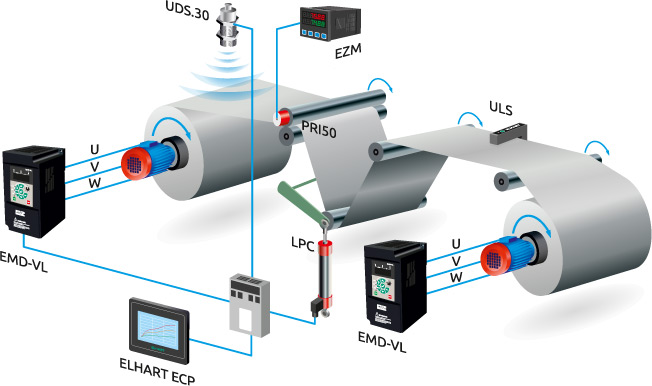

Перемотка рулонных материалов: контроль натяжения полотна

Перемотка рулонных материалов: контроль натяжения полотна
Пример использования ПЧ ELHART EMD-VL для контроля натяжения полотна

В составе перемоточного оборудования ПЧ EMD-VL применяется для контроля разматывающего и наматывающего привода. Скорость разматывающего привода управляется при помощи ПЧ EMD-VL и задается контроллером управления в соответствии с диаметром рулона, который определяется датчиком расстояния microsonic mic+ и провисанием полотна (например, при помощи линейного потенциометра с шарнирным соединением OPKON LPC). Наматывающий привод, так же под управлением ПЧ EMD-VL, работает в режиме ограничения крутящего момента: обеспечивает плотность намотки рулона и защиту полотна от разрыва.

Технические характеристики векторных преобразователей EMD–V

Напряжение
питания
Выходное
напряжение
Артикул Мощность,
кВт
Номинальный
ток, А
Рекомендуемые
параметры
автоматического
выключателя
входной выходной
1 ф / 220 В
(170…240 В)
50 Гц
3 ф / 220 В
(0…220 В)
0…590 Гц
EMD-VL – 0004 S 0,4 5,4 2,5 10 А
EMD-VL – 0007 S 0,7 7,2 5 16 А
EMD-VL – 0015 S 1,5 10 7 25 А
EMD-VL – 0022 S 2,2 16 11 32 А
EMD-VL – 0037 S 3,7 17 16,5 40 А
3 ф / 380 В
(330…440 В)
50/60 Гц
3 ф / 380 В
(0…380 В)
0…590 Гц
EMD-VL – 0004 T 0,4 3,4 1,2 6 А
EMD-VL – 0007 T 0,7 3,8 2,5 6 А
EMD-VL – 0015 T 1,5 5 3,7 10 А
EMD-VL – 0022 T 2,2 5,8 5,0 16 А
EMD-VL – 0037 T 3,7 10 9 16 А
EMD-VL – 0055 T 5,5 15 13 25 А
EMD-VH – 0075 T 7,5 20 17 32 А
EMD-VH – 0110 T 11 26 25 40 А
EMD-VH – 0150 T 15 35 32 63 А
EMD-VH – 0185 T 18,5 38 37 63 А
EMD-VH – 0220 T 22 46 45 80 А
EMD-VH – 0300 T 30 62 62 100 А
EMD-VH – 0370 T 37 76 75 125 А
EMD-VH – 0450 T 45 90 90 160 А
EMD-VH – 0550 T 55 105 110 160 А
EMD-VH – 0750 T 75 140 150 250 А
EMD-VH – 0900 T 90 160 176 250 А
EMD-VH – 1100 T 110 210 210 315 А
EMD-VH – 1320 T 132 240 253 400 А
EMD-VH – 1600 T 160 290 300 600 А
EMD-VH – 1850 T 185 330 340 600 А
EMD-VH – 2200 T 220 410 420 800 А
EMD-VH – 2500 T 250 460 470 800 А
EMD-VH – 2800 T 280 500 520 1000 А
EMD-VH – 3150 T 315 580 600 1000 А
EMD-VH – 3500 T 350 620 640 1250 А
EMD-VH – 4000 T 400 670 690 1250 А
EMD-VH – 4500 T 450 790 790 1250 А
Параметр Значение
EMD-VL EMD-VH
Диапазон мощностей 0,4 кВт…5,5 кВт 7,5…450 кВт
Напряжение питания для моделей с однофазным питанием:
170…240 В, 50 / 60 Гц
для моделей с трехфазным питанием:
330…440 В, 50 / 60 Гц
330…440 В, 50 / 60 Гц
Выходное напряжение для моделей с однофазным питанием:
0…220 В
для моделей с трехфазным питанием:
0…380 В
0…380 В
Диапазон выходной частоты 0…590 Гц
Метод управления U/f – Вольт-частотное управление
SVC – Бездатчиковое векторное управление
FVC – Векторное управление с ОС
Частота ШИМ 0,5…8 кГц (автоматическая подстройка под нагрузку)
Дискретность задания частоты Цифровое задание: 0,01 Гц
Аналоговое задание: 0,025 % от максимальной частоты (P1.04)
Пусковой момент 150 % при 0,5 Гц (SVC)
Управление моментом Автоматическое увеличение момента
в пределах 0,1…30,0 % от номинального момента
Время разгона / торможения 0,0…6500,0 сек
Предустановленные скорости
/ программный режим
16 скоростей / шагов
ПИД-регулятор Встроенный, с поддержкой ОС
Счетчик импульсов Встроенный, счет штук и партий
Характеристики управляющих сигналов
Дискретные входы 5 дискретных входов: NPN/PNP 6 дискретных входов: NPN/PNP
Аналоговые входы 1 аналоговый вход:
0…10 В / 4…20 мА
2 аналоговых входа:
0…10 В / 4…20 мА
Дискретные выходы 1 релейный выход: НО/НЗ
1 транзисторный выход: NPN
2 релейных выхода: НО/НЗ
1 транзисторный выход: NPN
Аналоговые выходы 1 аналоговый выход:
0…10 В / 4…20 мА
2 аналоговых выхода:
0…10 В / 4…20 мА
Интерфейс связи RS-485, протокол Modbus RTU
(максимальная ско­рость передачи данных 115200 бит/сек)
Источник задания выходной частоты Пульт управления, аналоговый вход, импульсный вход,
интерфейс связи RS-485, программный режим управления скоростью
Перегрузочная способность и защиты
Перегрузочная способ­ность 150 % от номинального тока в течение 60 сек,
180 % от номинального тока в течение 3 сек
Защиты Повышенное/пониженное напряжение, перегрузка по току
Условия эксплуатации
Класс защиты IP20
Температура окружающей среды -10…+40 °С (без обмерзания)
Относительная влажность Не более 95% (без образования конденсата)
Уровень вибрационных воздействий Максимальная амплитуда ускорения 0,6g (5,9 м/сек2)

Схема подключения векторных преобразователей EMD–V

Схема подключения векторных преобразователей EMD-VL
Схема подключения векторных преобразователей для моделей EMD-VL

Схема подключения векторных преобразователей EMD-VH
Схема подключения векторных преобразователей для моделей EMD-VH

Габаритные размеры векторных преобразователей EMD–V

Габаритные размеры векторных преобразователей EMD–V
Габаритные размеры векторных преобразователей EMD–VL.
Типоразмер A
Габаритные размеры векторных преобразователей EMD–V
Габаритные размеры векторных преобразователей EMD–VH.
Типоразмер B

Габаритные размеры векторных преобразователей EMD–V
Габаритные размеры векторных преобразователей EMD–VH.
Типоразмер C
Габаритные размеры векторных преобразователей EMD–V
Габаритные размеры векторных преобразователей EMD–VH.
Типоразмер D

Типоразмер Артикул Габаритные размеры, мм Масса,
кг
W H H1 D A B Ød
A EMD-VL — 0004…0015 S 72 142 - 127 130 61 4,5 0,9
EMD-VL — 0007…0022 T
EMD-VL — 0022…0037 S 85 180 - 131 167 72 5,5 1,3
EMD-VL — 0037…0055 T
B EMD-VH — 0075…0110 T 106 240 - 168 230 96 4,5 2,2
EMD-VH — 0150…0220 T 151 332 - 183 318 137 7 5,0
EMD-VH — 0300…0370 T 217 400 - 216 385 202 7 10,0
C EMD-VH — 0450…0750 T 300 440 470 240 200 455 9 19,5
EMD-VH — 0750…0110 T 275 590 630 310 200 612 9 30,0
EMD-VH — 1320…1600 T 400 675 715 310 320 695 11 50,0
D EMD-VH — 1850…2200 T 300 1445 1180 500 220 1135 13 80,0
EMD-VH — 2500 T 300 1595 1330 545 220 1275 13 80,0

Информация для заказа векторных преобразователей EMD–V

EMD- -
Серия
Серия VL (для подключения двигателей 0,4…5,5 кВт) VL
Серия VH (для подключения двигателей 7,5…450 кВт) VH
Номинальная мощность
0,4 кВт 0004
0,75 кВт 0007
1,5 кВт 0015
2,2 кВт 0022
3,7 кВт 0037
5,5 кВт 0055
7,5 кВт 0075
11 кВт 0110
15 кВт 0150
18 кВт 0180
22 кВт 0220
30 кВт 0300
37 кВт 0370
45 кВт 0450
55 кВт 0550
75 кВт 0750
90 кВт 0900
110 кВт 1100
132 кВт 1320
160 кВт 1600
185 кВт 1850
220 кВт 2200
250 кВт 2500
280 кВт 2800
315 кВт 3150
350 кВт 3500
400 кВт 4000
450 кВт 4500
Входное напряжение питания
от 170 до 240 В, 50/60 Гц, однофазное S
от 330 до 440 В, 50/60 Гц, трехфазное T
Используя этот веб-сайт, Вы даете согласие на обработку файлов cookie, пользовательских данных в целях корректного функционирования сайта и проведения статических исследований.
