Компактный контроллер ECC22XX со встроенными входами и выходами
Дискретные входы
Дискретные выходы
Аналоговые входы
Аналоговые выходы
Работа PLC
Документация и ПО
| Наименование | Тип документа | Размер | Тип файла |
|---|---|---|---|
| CODESYS V3.5 SP11 Patch4 | Программное обеспечение | 1 GB | zip |
| EC/ECC/DC/ET - Паспорт | Паспорт | 103 KB | |
| ECC22XX - Инструкция (EN) | Мануалы | 3 MB | |
| Библиотека EPLAN для Berghof | Библиотека E-PLAN | 7 MB | zip |
| 3D-модель ECC2XXX | CAD библиотека | 29 MB | zip |
| Наименование | Наличие | Цена с НДС | |
|---|---|---|---|
|
ECC2220-S07-MCEFW ПЛК, CODESYS3, Web-визуализация,16 вх.(PNP), 16вых.(PNP, 500 мА),4ан.вх.(-10..+10В,-20..+20мА)или2ан.вх.pt100/pt1000,2ан.вых.(0..10В),800MHz,256Mb/256Mb/100Kb,EtherCAT, 3хEthernet,CAN,RS232,RS485,USB,MicroSD,ModbusRTU/TCP,24VDC
|
Под заказ | 94 797 | Купить |
|
ECC2200-S06-MCEFW ПЛК, CODESYS3, Web-визуализация,16 вх.(PNP), 16вых.(PNP, 500 мА),800MHz,256Mb/256Mb/100Kb,EtherCAT, 3хEthernet,CAN,RS232,RS485,USB,MicroSD,ModbusRTU/TCP,24VDC
|
Под заказ | 89 269 | Купить |
|
ECC2250-S05-MCEFW ПЛК, CODESYS3, Web-визуализация,16 вх.(PNP),16вых.(PNP, 500 мА), 12ан.вх.(0..10В) или6ан.вх.pt100/pt1000,6ан.вых.(-10..+10В,-20..+20мА),800MHz,256Mb/256Mb/100Kb,EtherCAT, 3хEthernet,CAN,RS232,RS485,USB,MicroSD,ModbusRTU/TCP, 24VDC
|
Под заказ | 110 417 | Купить |
ECC22XX – это серия высокопроизводительных контроллеров Berghof с широком набором входов и выходов на борту. Контроллеры имеют 16 дискретных входов, 16 дискретных выходов, а также до 12 аналоговых входов и до 6 аналоговых выходов (в зависимости от модификации).
Кроме встроенных входов/выходов контроллеры серии ECC22XX имеют расширенный набор интерфейсов, среди которых 3-х портовый Ethernet switch (10/100 Мбит), EtherCAT, 2хRS-485, RS232, CAN, USB, MicroSD.
Как и все программируемые контроллеры Berghof, контроллеры ECC22XX программируются в CODESYS v3 и имеют встроенный Web‑сервер.
Особенности ПЛК Berghof ECC22XX
- Большое количество встроенных входов и выходов:
- 16 дискретных входов, 16 дискретных выходов;
- до 12 аналоговых входов, до 6 аналоговых выходов (в зависимости от модификации).
- Широкий набор интерфейсов: Ethernet (Switch на 3 порта), EtherCAT, RS-232, 2×RS-485, CAN
- Мощный процессор ARM® Cortex-A9 с частотой 800 МГц
- 256 Мб оперативной памяти, 256 Мб памяти для программы
- Энергонезависимая память 100 Кб на базе FRAM (более 100 млрд. циклов перезаписи)
- Среда программирования CODESYS v3
- 6 языков программирования (ST, FBD, LD, SFC, CFC, IL)
- Компактный корпус, крепление на DIN-рейку
- Высокоскоростная шина EtherCAT (100 Мбит/с) для подключения модулей расширения (требуется E‑I/O BUSKOPPLER)
- Встроенный Web‑сервер позволяет просматривать визуализацию с помощью стандартного интернет-браузера с любого ПК/телефона/планшета
- Поддержка множества протоколов обмена, в том числе Modbus RTU и Modbus TCP
- Обновление программы контроллера с внешнего USB-носителя
- Архивирование данных на внешний USB‑носитель и/или MicroSD‑карту (32 Гб)
- Часы реального времени
Технические характеристики ПЛК Berghof ECC22XX
| Входы и выходы | |||
|---|---|---|---|
| Модельный ряд | ECC2200 | ECC2220 | ECC2250 |
| Дискретные входы | 16×PNP | 16×PNP | 16×PNP |
| Дискретные выходы | 16×PNP (0,5 A) | 16×PNP (0,5 A) | 16×PNP (0,5 A) |
| Аналоговые входы | - | 2 входа: (±10 В, ±20 мА, Pt100/Pt1000), 2 входа: (±10 В, ±20 мА) |
6 входов: (±10 В, ±20 мА, Pt100/Pt1000), 6 входов: (±10 В, ±20 мА) |
| Аналоговые выходы | - | 2 выхода: (0…10 В) | 6 выходов: (0…10 В) |
| Параметр | Значение |
|---|---|
| Процессор, память | |
| Процессор | 800 МГц, ARM® CortexTM‑A9 |
| Память программы (Flash) | 256 Мб (100 Мб доступно для программы пользователя) |
| Оперативная память (RAM) | 256 Мб (максимально 128 Мб доступно для программы пользователя) |
| Размеры и вес | |
| Размеры | 212×105×46,5 мм |
| Вес | около 750 г |
| Рабочие условия | |
| Рабочий диапазон температур | 0…55 °C |
| Относительная влажность | до 85 %, без конденсации |
| Питание | |
| Напряжение питания | =24 В (-15 % / +20 %) |
| Потребляемый ток (при питании =24 В) |
минимальный: 0,3 А максимальный: 1 А + 8 А (по 2 А на каждую из 4-х групп входов/выходов) |
| Интерфейсы | |
| Ethernet | 1×10/100 Base T, разъем RJ‑45 (встроенный Switch на 3 порта) протоколы: TCP/IP, Modbus TCP |
| EtherCAT | 1×EtherCAT (EtherCAT Master), разъем RJ‑45 |
| USB | 1×host USB 2.0, порт USB типа A |
| CAN BUS | 1×СAN bus протоколы: CAN‑Bus и/или CANopen Master |
| Последовательные интерфейсы | 1×RS‑232, 2×RS‑485, разъем RJ‑45 протоколы: Modbus RTU |
| Дополнительные функции | |
| Часы реального времени | есть, батарея для резервного питания |
| Слот MicroSD | 1×MicroSD емкостью до 32 Гб |
Габаритные размеры ПЛК Berghof ECC22XX
Схема подключения ПЛК Berghof ECC22XX

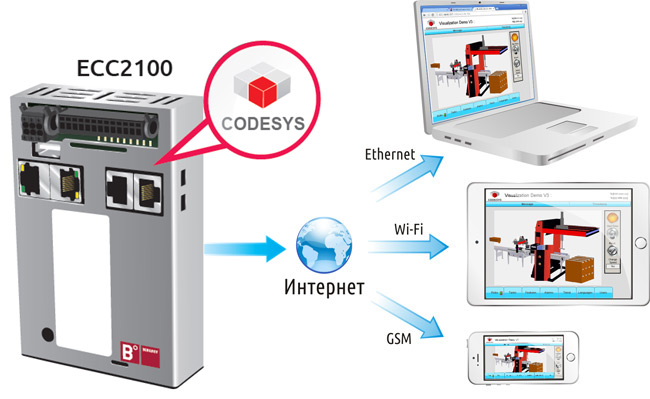

Web-визуализация ПЛК ECC22XX
Все контроллеры компании BERGHOF поддерживают технологию web‑визуальзации. Web‑визуализация позволяет отображать данные, получаемые с контроллера в виде web‑страницы в браузере. Эти данные можно просмотреть на любом устройстве, имеющем интернет‑браузер (персональный компьютер, смартфон, планшет). При этом не требуется установка никакого дополнительного программного обеспечения.
Использовать web‑визуализацию очень просто. Для этого достаточно выполнить 3 шага.
Первый шаг
Визуализация создаётся непосредственно в среде CODESYS. Широкий набор инструментов позволяет создать максимально функциональный и привлекательный для пользователя интерфейс.
Второй шаг
После создания проекта его необходимо загрузить в контроллер.
Третий шаг
После этого на любом устройстве, находящемся в одной сети с контроллером, достаточно ввести в строке браузера IP‑адрес и имя страницы визуализации. Web‑визуализация использует технологию HTML5, которая поддерживается всеми современными устройствами. При этом визуализацию можно просматривать одновременно с нескольких устройств.
