Кабель электрический с разъемом ELHART

Наименование Наличие Цена с НДС

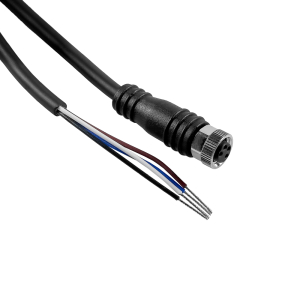

WS08-4S-2V Кабель электрический с разъемом M08x1 (розеточная часть, прямой разъем, 4 контакта, ПВХ, 2 метра, IP67)
 В пути 922 Купить
WS08-4S-5V Кабель электрический с разъемом M08x1 (розеточная часть, прямой разъем, 4 контакта, ПВХ, 5 метров, IP67)
 Под заказ 1 195 Купить

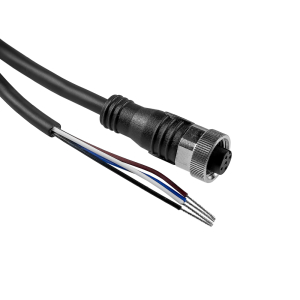

WS12-5S-2V Кабель электрический с разъемом М12х1 (розеточная часть, прямой разъем, 5 контактов, ПВХ, 2 метра, IP67)
 В пути 1 141 Купить
WS12-5S-5V Кабель электрический с разъемом М12х1 (розеточная часть, прямой разъем, 5 контактов, ПВХ, 5 метров, IP67)
 Под заказ 1 395 Купить

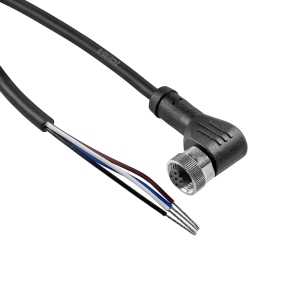

WS12-5A-10V Кабель электрический с разъемом М12х1 (розеточная часть, угловой разъем, 5 контактов, ПВХ, 10 метров, IP67)
 Под заказ 1 983 Купить
WS12-5A-2V Кабель электрический с разъемом М12х1 (розеточная часть, угловой разъем, 5 контактов, ПВХ, 2 метра, IP67)
 В пути 1 141 Купить
WS12-5A-5V Кабель электрический с разъемом М12х1 (розеточная часть, угловой разъем, 5 контактов, ПВХ, 5 метров, IP67)
 Под заказ 1 395 Купить

Описание электрического кабеля с разъемом ELHART

Кабели применяются для подключения к средствам среднего и верхнего уровней автоматизации датчиков торговых марок ELHART и ONDO:

С помощью кабелей производится подача питания и снятие выходных сигналов напряжением до =48 В.

Кабели имеют разъемы круглого сечения с пазами. А сами разъемы имеют накидную гайку с внутренней резьбой для надежного крепления на датчике.

Технические характеристики электрического кабеля с разъемом ELHART

Параметр Значение
Номинальное напряжение, не более =48 В
Максимальный ток 4 А
Степень защиты IP67
Допустимая температура эксплуатации -30…+90 ºС
Допустимая влажность воздуха окружающей среды 35…85%
(без образования конденсата)
Сечение жил 4x0,25 мм² (для разъема WS08)
4(5)x0,34 мм² (для разъема WS12, WP12)
Минимальный радиус изгиба 20 мм
Сопротивление изоляции ≥ 100 МОм (=500 В)
Материалы разъема
Корпус исполнение WS08, WP12, WS12: поливинилхлорид
исполнение WS12 c индикацией: полиуретан
Гайка медно-никелевый сплав
Контакты латунь
Материалы кабеля
Оболочка поливинилхлорид / полиуретан
Изоляция поливинилхлорид
Жилы медь

Габаритные размеры электрического кабеля с разъемом ELHART

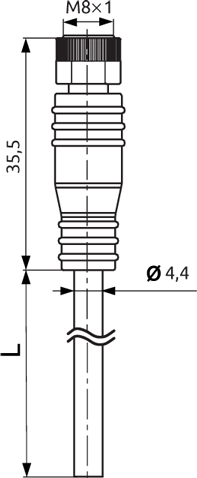

Габаритные размеры WS08-4S
Габаритные размеры WS08-4S, мм

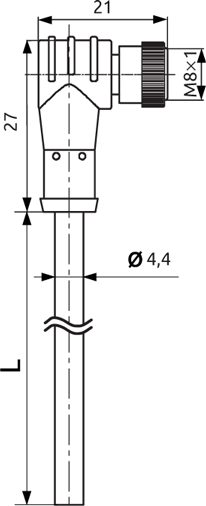

Габаритные размеры WS08-4A
Габаритные размеры WS08-4A, мм

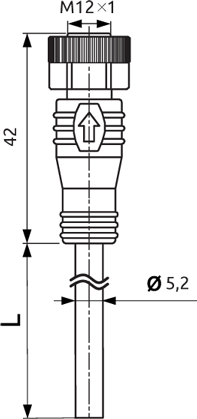

Габаритные размеры WS12-4S/WP12-5S
Габаритные размеры WS12-4S/WP12-5S, мм

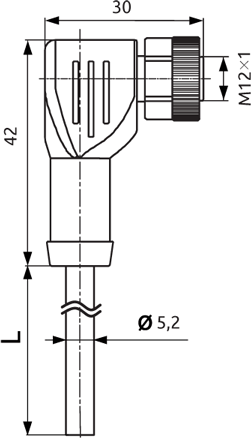

Габаритные размеры WS12-4A/WP12-5A
Габаритные размеры WS12-4A/WP12-5A, мм

Схемы соединения электрических кабелей с разъемом ELHART

Схема подключения WS08-4
Схема подключения WS08-4
Схема подключения WS12
Схема подключения WS12
Схема подключения WP12
Схема подключения WP12
Номер Цвет
1 коричневый
2 белый
3 синий
4 чёрный
5 серый

* - только для соединительных кабелей с 5-ю контактами (WS12-5, WP12-5)

Информация для заказа электрического кабеля с разъемом ELHART

W - - 1…20
Тип штепселя
Резьба M08 (мама) S08
Резьба M12 (папа) P12
Резьба M12 (мама) S12
Количество контактов
4 контакта 4
5 контактов 5
Форма разъема
Угловой A
Прямой S
Длина кабеля
1…20 м 1…20
Материал оболочки кабеля
Полиуретан U
Поливинилхлорид V

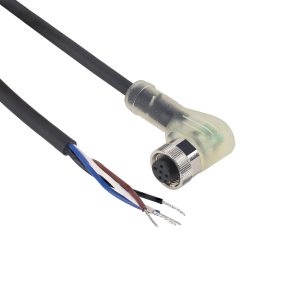

Индикация срабатывания
Светодиодная индикация для NPN N
Светодиодная индикация для PNP P
Без светодиодной индикации -

Пример кода заказа: WS08-4A-1…20UN
