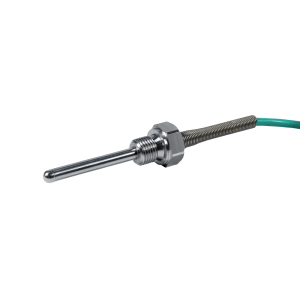

Термопреобразователь сопротивления погружной с кабелем TRE.C24
Рабочий диапазон: -30…+180 °C (класс A), -40…+180 °C (класс B)
Класс точности A и B
Степень защиты
Компактный размер
Хорошая цена
Документация и ПО
| Наименование | Тип документа | Размер | Тип файла |
|---|---|---|---|
| Датчики температуры ELHART | Каталог | 7 MB |
| Наименование | Наличие | Цена с НДС | |
|---|---|---|---|
|
TRE.C24-Pt100-B3-G14-D6-L32-2m-E Датчик температуры погружной с кабелем 2м (Pt100; L=32мм, d=6мм, неподвижный штуцер G1/4; 3-х пров., класс В, (-40...+180 C); нерж. сталь AISI321; оболочка кабеля: силикон + экран; IP65)
|
В наличии | 2 880 | Купить |
|
TRE.C24-Pt100-B3-G14-D6-L60-2m-E Датчик температуры погружной с кабелем 2м (Pt100; L=60мм, d=6мм, неподвижный штуцер G1/4; 3-х пров., класс В, (-40...+180 C); нерж. сталь AISI321; оболочка кабеля: силикон + экран; IP65)
|
В наличии | 2 880 | Купить |
|
TRE.C24-Pt100-B3-G14-D6-L100-2m-E Датчик температуры погружной с кабелем 2м (Pt100; L=100мм, d=6мм, неподвижный штуцер G1/4; 3-х пров., класс В, (-40...+180 C); нерж. сталь AISI321; оболочка кабеля: силикон + экран; IP65)
|
В наличии | 2 970 | Купить |
Описание термопреобразователя сопротивления с кабельным выводом TRE.C24
Датчики температуры ELHART серии ТRE.С24 предназначены для измерения температуры жидких, сыпучих и газообразных сред в различном технологическом оборудовании: холодильном оборудовании, емкостях с рубашкой, генераторах ледяной воды, бойлерах и т.д.
TRE.C24 изготавливаются с платиновыми чувствительными элементами Pt100 и Pt1000 классами A и B по ГОСТ 6651.
Защитная гильза датчика изготавливается из нержавеющей стали AISI 321 (12X18H10T). Диаметр защитной гильзы 6 мм. Длина погружения определяется в коде заказа и может быть изготовлена длиной от 32 до 160 мм.
Подключение к процессу осуществляется неподвижным штуцером с резьбой G1/4″, M16×1,5 или M8×1. Датчики могут подключаться к процессу напрямую или через защитную гильзу.
Кабельный вывод датчика имеет силиконовую оболочку. Степень защиты оболочки датчика IP65. Для удобства подключения TRE.C24 имеет удобную расцветку выводов датчика и отдельный вывод защитного экрана.
Для удлинения кабельного вывода в ассортименте доступен кабель KMMCЭ 3x0,12 мм².
Технические характеристики термопреобразователя сопротивления с кабельным выводом серии TRE.C24
| Параметр | Значение |
|---|---|
| Номинальная статическая характеристика (НСХ) |
Pt100 (α=0,00385 °C -1) Pt1000 (α=0,00385 °C -1) (определяется при заказе) |
| Диапазон измерения температуры | -30…+180 °C (класс A) -40…+180 °C (класс B) |
| Класс допуска | А - ±(0,15+0,002·|t|) °C В - ±(0,30+0,005·|t|) °C где |t| - значение температуры по модулю |
| Время термической реакции (63,2%)* | не более 30 с |
| Электрическое сопротивление изоляции при температуре (25 ±10) °С* |
не менее 100 МОм |
| Измерительный ток* | не более 1 мА (для Pt100) не более 0,3 мА (для Pt1000) |
| Степень защиты, обеспечиваемая оболочкой корпуса датчика** |
IP65 |
| Присоединение к процессу | наружная резьба М8х1, М16х1,5 или G1/4” (определяется при заказе) |
| Минимальная глубина погружения | 32 мм |
| Материал корпуса гильзы | нержавеющая сталь AISI 321 |
| Жилы | медь |
| Изоляция жил | фторопласт |
| Внешний экран | луженая медь |
| Сечение жил кабеля | 3(4)х0,12 мм2 |
| Средняя наработка на отказ | не менее 40 000 час |
| Относительная влажность окружающего воздуха |
не более 95% (без образования конденсата) |
| Срок службы | не менее 10 лет |
* — согласно ГОСТ 6651.
** — согласно ГОСТ 14254.

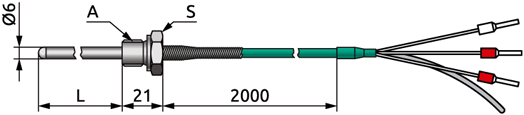

Габаритные размеры термопреобразователя сопротивления с кабельным выводом TRE.C24
| Артикул | Габаритные размеры, мм | ||
|---|---|---|---|
| A | S | Длина монтажной части L |
|
| TRE.C24…M8… | M8x1 | 13 | от 32 до 160 |
| TRE.C24…M16… | M16x1,5 | 22 | |
| TRE.C24…G14… | G1/4 | 19 | |
Схемы соединения термопреобразователя сопротивления с кабельным выводом TRE.C24
Информация для заказа термопреобразователя сопротивления с кабельным выводом TRE.C24
| TRE.C24 | - | - | - | - | D6 | - | - | 2m | - | ||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| НСХ | |||||||||||||||
| Pt100 | Pt100 | ||||||||||||||
| Pt1000 | Pt1000 | ||||||||||||||
| Класс допуска | |||||||||||||||
| Класс A | A | ||||||||||||||
| Класс B | B | ||||||||||||||
| Схема соединений внутренних проводов | |||||||||||||||
| Трехпроводная | 3 | ||||||||||||||
| Четырехпроводная | 4 | ||||||||||||||
| Присоединительная резьба | |||||||||||||||
| M8x1 | M8 | ||||||||||||||
| M16x1,5 | M16 | ||||||||||||||
| G1/4" | G14 | ||||||||||||||
| Диаметр монтажной части | |||||||||||||||
| 6 мм | D6 | ||||||||||||||
| Длина монтажной части | |||||||||||||||
| 32 мм | L32 | ||||||||||||||
| 60 мм | L60 | ||||||||||||||
| 100 мм | L100 | ||||||||||||||
| 120 мм | L120 | ||||||||||||||
| 160 мм | L160 | ||||||||||||||
| Длина кабельного вывода | |||||||||||||||
| 2 м | 2 m | ||||||||||||||
| Марка кабельного вывода | |||||||||||||||
| КММСЭ | E | ||||||||||||||
| КММФЭ | F | ||||||||||||||
Пример: TRE.C24-Pt100-B3-G14-D6-L60-2m-E
