Накладной термопреобразователь сопротивления с кабельным выводом TRE.C40
Внесен в ГРСИ № 96741-25
Рабочий диапазон: -40…+180 °C
Классточности B
Степень защиты
Компактный размер
Документация и ПО
| Наименование | Тип документа | Размер | Тип файла |
|---|---|---|---|
| Паспорт. Термопреобразователь сопротивления накладной с кабелем TRE.C40 | Паспорт | 443 KB | |
| Датчики температуры ELHART | Каталог | 7 MB | |
| Сертификат утверждения типа СИ. Датчики температуры TRE | Свидетельство об утверждении типа СИ | 2 MB | |
| Отказное письмо. Датчики температуры ELHART серии TRE / TCE | Письмо | 212 KB |
| Наименование | Наличие | Цена с НДС | |
|---|---|---|---|
|
TRE.C40-Pt100-B3-1,5m-E Датчик температуры накладной с кабелем 1,5м (Pt100; 3-х пров., класс В, (-40...+180 C); латунь; оболочка кабеля: силикон + экран; IP65)
|
В наличии | 2 340 | Купить |
|
TRE.C40-Pt1000-B3-1,5m-E Датчик температуры накладной с кабелем 1,5м (Pt1000; 3-х пров., класс В, (-40...+180 C); латунь; оболочка кабеля: силикон + экран; IP65)
|
В наличии | 2 340 | Купить |
Особенности накладного термопреобразователя сопротивления с кабельным выводом TRE.C40
Датчики температуры ELHART серии ТRE.С40 являются термопреобразователями сопротивления и предназначены для измерения температуры поверхностей труб диаметром от 12 до 200 мм, что особенно актуально, если монтаж погружных датчиков невозможен. Крепление датчика к трубе осуществляется с помощью хомута (в комплект поставки не входит).
Корпус термосопротивления TRE.С40 изготавливается из латуни и оснащен рабочей поверхностью с радиусом изгиба 25 мм. Эта конструктивная особенность обеспечивает плотный контакт и максимальную эффективность теплопередачи от контролируемой поверхности к чувствительному элементу.
Высокая точность показаний датчика достигается при его правильном монтаже, который включает подготовку поверхности трубопровода, заполнение монтажного зазора термопастой и последующую теплоизоляцию корпуса датчика.
Датчики температуры TRE.С40 изготавливаются с платиновыми чувствительными элементами Pt100 и Pt1000 (класс В) и имеют номинальные статические характеристики по ГОСТ 6651.
Стандартные модификации датчиков TRE.C40 изготавливаются с кабелем длиной 1,5 метра. Кабельный вывод датчика имеет внешнюю оболочку из силикона и дополнительный вывод для подключения экрана кабеля к заземляющему устройству. При необходимости в удлинении можно воспользоваться кабелемКММСЭ.
Технические характеристики накладного термопреобразователя сопротивления с кабельным выводом TRE.C40
| Параметр | Значение |
|---|---|
| Номинальная статическая характеристика (НСХ) | Pt100 (α=0,00385 °C-1) Pt1000 (α=0,00385 °C-1) (определяется при заказе) |
| Диапазон измерения температуры | -40…+180 ºC |
| Класс допуска | В - ± (0,30 + 0,005 . |t|) °C где |t| - значение температуры по модулю |
| Время термической реакции (63,2%) | не более 40 с |
| Электрическое сопротивление изоляции при температуре (25±10) °С |
не менее 100 МОм* |
| Измерительный ток, не более | 1 мА (для Pt100) 0,3 мА (для Pt1000) |
| Степень защиты, обеспечиваемая оболочкой | IP54 (МГТФЭ) IP65 (КММСЭ или КММФЭ) |
| Материал корпуса гильзы | латунь |
| Жилы | медь |
| Изоляция жил | фторопласт |
| Внешний экран | луженая медь |
| Сечение жил кабеля | 3х0,12 мм² |
| Средняя наработка на отказ | не менее 40000 ч |
| Относительная влажность окружающего воздуха | не более 95% (без образования конденсата) |
| Срок службы | 10 лет |

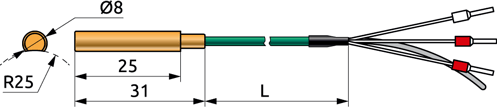

Габаритные размеры накладного термосопротивления с кабельным выводом TRE.C40
Схема соединения накладного термопреобразователя сопротивления с кабельным выводом TRE.C40
Информация для заказа накладного термопреобразователя сопротивления с кабельным выводом TRE.C40
| TRE.C40- | - | B | - | 3 | - | 1,5m | - | E | |
|---|---|---|---|---|---|---|---|---|---|
| НСХ | |||||||||
| Pt100 | Pt100 | ||||||||
| Pt1000 | Pt1000 | ||||||||
| Класс допуска | |||||||||
| Класс B | B | ||||||||
| Схема соединений внутренних проводов |
|||||||||
| Трехпроводная | 3 | ||||||||
| Длина кабельного вывода | |||||||||
| 1,5 м | 1,5m | ||||||||
| Марка кабельного вывода | |||||||||
| КММСЭ | E | ||||||||
Пример: TRE.C40-Pt1000-B3-1,5m-E
