Датчики термосопротивления гигиенического исполнения серии TRE.F20
Внесен в ГРСИ № 96741-25
Гигиеническое присоединение
Класс точности А, В
Степень защиты
Хорошая цена
Документация и ПО
| Наименование | Тип документа | Размер | Тип файла |
|---|---|---|---|
| Паспорт. Термопреобразователь сопротивления санитарно-гигиенический TRE.F20 | Паспорт | 545 KB | |
| Сертификат утверждения типа СИ. Датчики температуры TRE | Свидетельство об утверждении типа СИ | 0 KB | |
| Отказное письмо. Датчики температуры ELHART серии TRE / TCE | Письмо | 212 KB |
| Наименование | Наличие | Цена с НДС | |
|---|---|---|---|
|
TRE.F20-Pt100-A4-G34-D6-L60 Датчик температуры погружной, гигиеническое исполнение (Pt100, класс А, 4х пров., L=60мм, d=6мм, неподвижный штуцер G3/4", (-30...+150)С), каб.разъем по DIN 43650-A, совместим с адаптерами WA.25,QA.51,QA.52, уплотн.20,5х2,5 сеч."КРУГ" в комплекте
|
В наличии | 5 050 | Купить |
Описание термосопротивления гигиенического исполнения серии ТRE.F20
Датчики температуры ELHART серии ТRE.F20 специально разработаны для измерения температуры жидких сред в пищевой промышленности. Подключение к процессу осуществляется специальными приварными адаптерами и быстроразъемными адаптерами «молочная гайка» или «Tri-clamp», изготавливаемыми из нержавеющей стали (AISI316 или AISI316L), обеспечивающие хорошую омываемость и отсутствие «мертвых зон».
Датчики TRE.F20 изготавливаются с платиновыми чувствительными элементами Pt100 и Pt1000 классами точности А и В по ГОСТ 6651. Подключение проводов осуществляется через быстросъемный электрический разъем по DIN 43650, предоставляющий удобство и скорость подключения к измерительным устройствам.
Датчики температуры серии ТRE.F20 применяются для измерения температуры в пищевом оборудовании: цилиндро-конических танках (ЦКТ), пастеризационных установках, сироповарочных котлах и т.д.
Технические характеристики термосопротивления гигиенического исполнения серии ТRE.F20
| Параметр | Значение |
|---|---|
| Номинальная статическая характеристика (НСХ)* (определяется модификацией) |
Pt100 (α=0,00385 °C -1) Pt1000 (α=0,00385 °C -1) |
| Номинальный диапазон измерения температуры (при температуре окружающего воздуха не более +35 °С) |
-30...+150 ºC (класс А) -50...+150 ºC (класс В) |
| Максимальная температура окружающего воздуха | +100 °С |
| Максимальная температура рабочей среды | см. Зависимость от температуры окружающего воздуха |
| Класс допуска* (определяется модификацией) |
Класс A: ±(0,15+0,002 ·|t|***) °C Класс В: ±(0,30+0,005 ·|t|***) °C |
| Время термической реакции (63,2%)* | не более 30 сек |
| Рабочее давление | не более 2,5 МПа |
| Электрическое сопротивление изоляции при температуре (25±10) °С* |
не менее 100 МОм |
| Измерительный ток* | не более 1 мА (Pt100) не более 0,3 мА (Pt1000) |
| Сечение проводов | не более 1,5 мм² |
| Степень защиты** | IP65 |
| Присоединение к процессу (определяется модификацией) |
технологическое присоединение E-G12 или E-G34 (наружная резьба G1/2″ или G3/4″) |
| Материал защитной арматуры | AISI 304 |
| Относительная влажность окружающего воздуха | не более 90% |
| Средняя наработка на отказ | 40 тыс часов |
| Средний срок службы | не менее 10 лет |
* согласно ГОСТ 6651.
** согласно ГОСТ 14254.
*** где |t| – модуль значения температуры в °С.

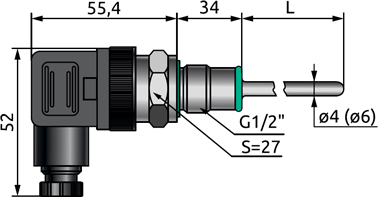

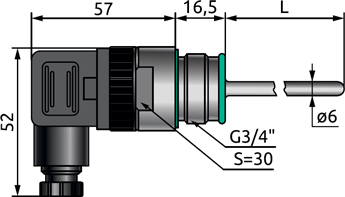

Габаритные размеры датчика температуры ТRE.F20
L может принимать значения 60…500 мм.

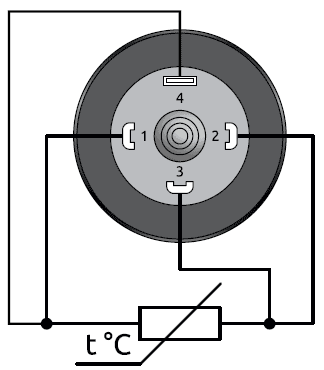

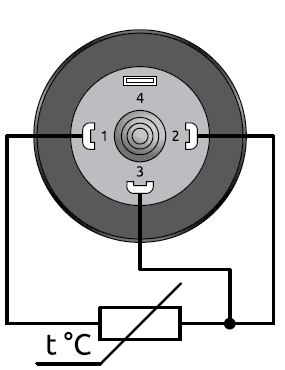

Схема соединения внутренних проводов датчика температуры ТRE.F20
Варианты монтажа и установки датчиков TRE.F20
Датчики TRE.F20 должны подключаться к процессу специальными приварными адаптерами и быстроразъемными адаптерами «молочная гайка» или «Tri-clamp», представленными в таблице.
| Артикул | TRE.F20 (G 1/2″) | TRE.F20 (G 3/4″) |
|---|---|---|
| Приварное присоединение | ||
| Приварной адаптер | WA.22-G12-D30 | WA.25-G34-D48 |
| Приварной адаптер с индикатором протечки | WA.24-G12-D30 | - |
| Присоединение на молочную гайку | ||
| Адаптер на молочную гайку M25 | - | QA.51-G34-M25 |
| Адаптер на молочную гайку M40 | - | QA.51-G34-M40 |
| Адаптер на молочную гайку M50 | - | QA.51-G34-M50 |
| Хомутное присоединение Clamp | ||
| Адаптер на присоединение Clamp 1 1/2″ | - | QA.52-G34-CL15 |
| Адаптер на присоединение Clamp 2″ | - | QA.52-G34-CL2 |

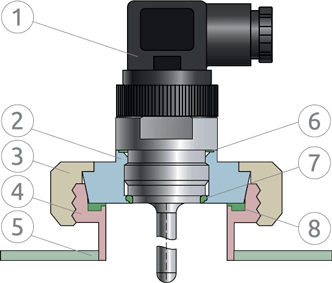

Установка датчиков с присоединением E-G34 через быстросъемный адаптер для соединения «молочная гайка» по DIN 11851
| № | Наименования деталей |
|---|---|
| 1 | Датчик TRE.F20-Pt100-xx-G34-D6-Lxxx |
| 2 | Конический штуцер переходника QA.51-G34 |
| 3 | Шлицевая гайка переходника QA.51-G34 |
| 4 | Ответная часть соединения «молочная гайка» (резьбовой штуцер), установленная на оборудовании (не входит в комплект поставки) |
| 5 | Часть емкости или трубопровода, к которой приварена ответная часть соединения |
| 6 | Кольцо уплотнительное DIN 3869, размер 21 |
| 7 | Кольцо уплотнительное O-Ring 20,5х2,5 сечение «КРУГ», материал витон, твердость 75 единиц по Шору |
| 8 | Прокладка муфты DIN 11851 DN25 (не входит в комплект поставки) |

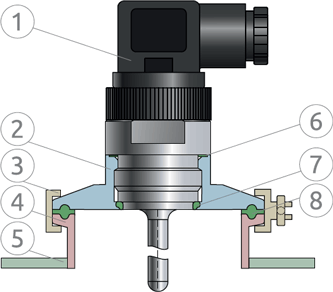

Установка датчиков с присоединением E-G34 через быстросъемный адаптер для соединения Clamp по DIN 32676
| № | Наименования деталей |
|---|---|
| 1 | Датчик TRE.F20-Pt100-xx-G34-D6-Lxxx |
| 2 | Переходник QA.52-G34 |
| 3 | Фиксирующий хомут соединения «Clamp» (не входит в комплект поставки) |
| 4 | Ответная часть соединения «Clamp», установленная на оборудовании (не входит в комплект поставки) |
| 5 | Часть емкости или трубопровода, к которой приварена ответная часть соединения |
| 6 | Кольцо уплотнительное DIN 3869, размер 21 |
| 7 | Кольцо уплотнительное O-Ring 20,5х2,5 сечение «КРУГ», материал витон, твердость 75 единиц по Шору |
| 8 | Прокладка Clamp DIN 326 (не входит в комплект поставки) |

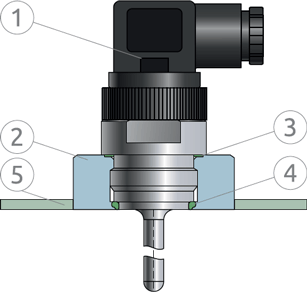

Установка датчиков с присоединением E-G34 через приварной адаптер
| № | Наименования деталей |
|---|---|
| 1 | Датчик TRE.F20-Pt100-xx-G34-D6-Lxxx |
| 2 | Приварной адаптер WA.25-G34-D48 |
| 3 | Кольцо уплотнительное DIN 3869, размер 21 |
| 4 | Кольцо уплотнительное O-Ring 20,5х2,5 сечение «КРУГ», материал витон, твердость 75 единиц по Шору |
| 5 | Часть емкости или трубопровода, к которой приварена ответная часть соединения |
Информация для заказа термосопротивления гигиенического исполнения серии ТRE.F20
| TRE.F20- | Pt100 | - | - | - | - | |||||
|---|---|---|---|---|---|---|---|---|---|---|
| НСХ | ||||||||||
| Pt100 | Pt100 | |||||||||
| Класс допуска | ||||||||||
| Класс A | A | |||||||||
| Класс B | B | |||||||||
| Схема соединений внутренних проводов |
||||||||||
| Трехпроводная | 3 | |||||||||
| Четырехпроводная | 4 | |||||||||
| Присоединение к процессу | ||||||||||
| Наружная резьба G1/2″ (технологическое присоединение E-G12) |
G12 | |||||||||
| Наружная резьба G3/4″ (технологическое присоединение E-G34) |
G34 | |||||||||
| Диаметр монтажной части | ||||||||||
| 4 мм | D4 | |||||||||
| 6 мм | D6 | |||||||||
| Длина монтажной части * | ||||||||||
| 60 мм | L60 | |||||||||
| 80 мм | L80 | |||||||||
| 100 мм | L100 | |||||||||
| 120 мм | L120 | |||||||||
| 160 мм | L160 | |||||||||
| 200 мм | L200 | |||||||||
| 250 мм | L250 | |||||||||
| 320 мм | L320 | |||||||||
| 400 мм | L400 | |||||||||
| 500 мм | L500 | |||||||||
* - Стандартные длины.
Пример: TRE.F20-Pt100-A4-G34-D6-L60
