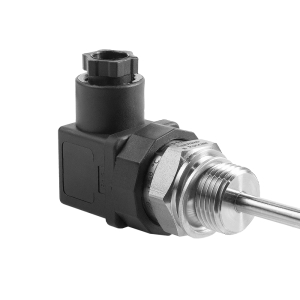

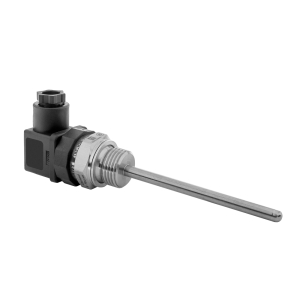

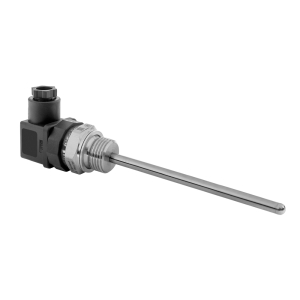

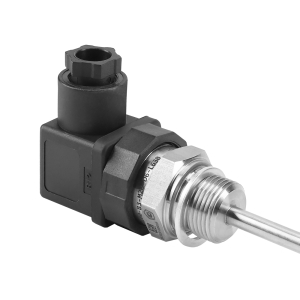

Датчики термосопротивления c разъемом DIN серии ТRE.H20

Рабочий диапазон: -50…+150 °C

Класс точности A, B

Степень защиты

DIN-коннектор

Хорошая цена

Документация и ПО

Наименование	Тип документа	Размер	Тип файла
Паспорт: гильза защитная серии PA (исполнение 10, 20, 30)	Паспорт	130 KB	pdf
Паспорт: Термопреобразователь сопротивления погружной с фиксированным штуцером серии TRE.H20	Паспорт	285 KB	pdf
Датчики температуры ELHART	Каталог	7 MB	pdf
Компоненты для автоматизации ELHART (2026 г.)	Каталог	37 MB	pdf
Сертификат утверждения типа СИ (Республика Беларусь). Датчики влажности и температуры TRE	Свидетельство об утверждении типа СИ	428 KB	pdf
Сертификат утверждения типа СИ (Республика Казахстан). Датчики влажности и температуры TRE	Свидетельство об утверждении типа СИ	180 KB	pdf
Сертификат утверждения типа СИ (Россия). Датчики влажности и температуры TRE	Свидетельство об утверждении типа СИ	2 MB	pdf
Отказное письмо - Гильзы и бобышки	Письмо	209 KB	pdf
Отказное письмо. Датчики температуры ELHART серии TRE / TCE	Письмо	212 KB	pdf

Наименование	Наличие	Цена с НДС
TRE.H20-Pt100-B3-M20-D6-L60 Датчик температуры погружной (Pt100, L=60мм, d=6мм, неподвижный штуцер М20х1,5, (-50...+150)С), кабельный разъем по DIN 43650-A	В наличии	3 477	Купить
TRE.H20-Pt100-B3-М20-D6-L630 Датчик температуры погружной (Pt100, L=630мм, d=6мм, неподвижный штуцер М20х1,5, (-50...+150)С), кабельный разъем по DIN 43650-A	В пути	4 392	Купить
TRE.H20-Pt1000-B3-G12-D6-L60 Датчик температуры погружной (Pt1000, L=60мм, d=6мм, неподвижный штуцер G1/2", (-50...+150)С), кабельный разъем по DIN 43650-A	В наличии	3 538	Купить
TRE.H20-Pt100-B3-M20-D6-L80 Датчик температуры погружной (Pt100, L=80мм, d=6мм, неподвижный штуцер М20х1,5, (-50...+150)С), кабельный разъем по DIN 43650-A	В наличии	3 538	Купить
TRE.H20-Pt100-B3-M20-D6-L100 Датчик температуры погружной (Pt100, L=100мм, d=6мм, неподвижный штуцер М20х1,5, (-50...+150)С), кабельный разъем по DIN 43650-A	В наличии	3 538	Купить
TRE.H20-Pt100-B3-M20-D6-L120 Датчик температуры погружной (Pt100, L=120мм, d=6мм, неподвижный штуцер М20х1,5, (-50...+150)С), кабельный разъем по DIN 43650-A	В наличии	3 538	Купить
TRE.H20-Pt100-B3-M20-D6-L160 Датчик температуры погружной (Pt100, L=160мм, d=6мм, неподвижный штуцер М20х1,5, (-50...+150)С), кабельный разъем по DIN 43650-A	В наличии	3 538	Купить
TRE.H20-Pt100-B3-M20-D6-L200 Датчик температуры погружной (Pt100, L=200мм, d=6мм, неподвижный штуцер М20х1,5, (-50...+150)С), кабельный разъем по DIN 43650-A	В наличии	3 660	Купить
TRE.H20-Pt100-B3-M20-D6-L250 Датчик температуры погружной (Pt100, L=250мм, d=6мм, неподвижный штуцер М20х1,5, (-50...+150)С), кабельный разъем по DIN 43650-A	В наличии	3 782	Купить
TRE.H20-Pt100-B3-M20-D6-L320 Датчик температуры погружной (Pt100, L=320мм, d=6мм, неподвижный штуцер М20х1,5, (-50...+150)С), кабельный разъем по DIN 43650-A	В наличии	3 782	Купить
TRE.H20-Pt100-B3-M20-D6-L400 Датчик температуры погружной (Pt100, L=400мм, d=6мм, неподвижный штуцер М20х1,5, (-50...+150)С), кабельный разъем по DIN 43650-A	В наличии	3 904	Купить
TRE.H20-Pt100-B3-M20-D6-L500 Датчик температуры погружной (Pt100, L=500мм, d=6мм, неподвижный штуцер М20х1,5, (-50...+150)С), кабельный разъем по DIN 43650-A	В наличии	4 270	Купить
TRE.H20-Pt100-B3-G12-D6-L60 Датчик температуры погружной (Pt100, L=60мм, d=6мм, неподвижный штуцер G1/2", (-50...+150)С), кабельный разъем по DIN 43650-A	В наличии	3 477	Купить
TRE.H20-Pt100-B3-G12-D6-L80 Датчик температуры погружной (Pt100, L=80мм, d=6мм, неподвижный штуцер G1/2", (-50...+150)С), кабельный разъем по DIN 43650-A	В наличии	3 538	Купить
TRE.H20-Pt100-B3-G12-D6-L100 Датчик температуры погружной (Pt100, L=100мм, d=6мм, неподвижный штуцер G1/2", (-50...+150)С), кабельный разъем по DIN 43650-A	В наличии	3 538	Купить
TRE.H20-Pt100-B3-G12-D6-L120 Датчик температуры погружной (Pt100, L=120мм, d=6мм, неподвижный штуцер G1/2", (-50...+150)С), кабельный разъем по DIN 43650-A	В наличии	3 538	Купить
TRE.H20-Pt1000-B3-G12-D6-L100 Датчик температуры погружной (Pt1000, L=100мм, d=6мм, неподвижный штуцер G1/2", (-50...+150)С), кабельный разъем по DIN 43650-A	В наличии	3 904	Купить
TRE.H20-Pt1000-B3-G12-D6-L120 Датчик температуры погружной (Pt1000, L=120мм, d=6мм, неподвижный штуцер G1/2", (-50...+150)С), кабельный разъем по DIN 43650-A	В наличии	3 904	Купить
PA.10-G12-D6-L100 Гильза защитная для датчиков температуры диаметром до 6мм (L=100мм, G1/2“, нерж. сталь AISI 321 (12Х18Н10Т))	В пути	2 501	Купить
PA.10-G12-D6-L120 Гильза защитная для датчиков температуры диаметром до 6мм (L=120мм, G1/2“, нерж. сталь AISI 321 (12Х18Н10Т))	В пути	2 501	Купить
PA.10-G12-D6-L60 Гильза защитная для датчиков температуры диаметром до 6мм (L=60мм, G1/2“, нерж. сталь AISI 321 (12Х18Н10Т))	В пути	2 440	Купить
PA.10-G12-D6-L80 Гильза защитная для датчиков температуры диаметром до 6мм (L=80мм, G1/2“, нерж. сталь AISI 321 (12Х18Н10Т))	В пути	2 501	Купить
PA.10-M20-D6-L80 Гильза защитная для датчиков температуры диаметром до 6мм (L=80мм, М20х1,5, нерж. сталь AISI 321 (12Х18Н10Т))	В пути	2 501	Купить
PA.10-M20-D6-L100 Гильза защитная для датчиков температуры диаметром до 6мм (L=100мм, М20х1,5, нерж. сталь AISI 321 (12Х18Н10Т))	В пути	2 501	Купить
PA.10-M20-D6-L120 Гильза защитная для датчиков температуры диаметром до 6мм (L=120мм, М20х1,5, нерж. сталь AISI 321 (12Х18Н10Т))	В пути	2 501	Купить
PA.10-M20-D6-L160 Гильза защитная для датчиков температуры диаметром до 6мм (L=160мм, М20х1,5, нерж. сталь AISI 321 (12Х18Н10Т))	В пути	2 501	Купить
PA.10-M20-D6-L200 Гильза защитная для датчиков температуры диаметром до 6мм (L=200мм, М20х1,5, нерж. сталь AISI 321 (12Х18Н10Т))	В пути	2 562	Купить
PA.10-M20-D6-L250 Гильза защитная для датчиков температуры диаметром до 6мм (L=250мм, М20х1,5, нерж. сталь AISI 321 (12Х18Н10Т))	В пути	2 562	Купить
PA.10-M20-D6-L320 Гильза защитная для датчиков температуры диаметром до 6мм (L=320мм, М20х1,5, нерж. сталь AISI 321 (12Х18Н10Т))	В пути	2 684	Купить
PA.10-M20-D6-L400 Гильза защитная для датчиков температуры диаметром до 6мм (L=400мм, М20х1,5, нерж. сталь AISI 321 (12Х18Н10Т))	В пути	2 684	Купить
PA.10-M20-D6-L500 Гильза защитная для датчиков температуры диаметром до 6мм (L=500мм, М20х1,5, нерж. сталь AISI 321 (12Х18Н10Т))	В пути	2 745	Купить
PA.10-M20-D6-L60 Гильза защитная для датчиков температуры диаметром до 6мм (L=60мм, М20х1,5, нерж. сталь AISI 321 (12Х18Н10Т))	В пути	2 440	Купить

Описание термосопротивления c разъемом DIN серии ТRE.H20

Датчики температуры ELHART серии ТRE.H20 по типу чувствительного элемента относится к термопреобразователям сопротивления и предназначены для измерения температуры жидких, сыпучих и газообразных сред, неагрессивных к материалам датчика.

Термосопротивления TRE.H20 изготавливаются с платиновыми чувствительными элементами Pt100 и Pt1000 классами А и В по ГОСТ 6651. Подключение проводов осуществляется через быстросъемный электрический разъем по DIN 43650, обеспечивающий удобство и скорость подключения к измерительным устройствам.

Подключение к процессу осуществляется неподвижным штуцером с присоединительными резьбами G1/2″ или М20×1,5. Датчики могут подключаться к процессу напрямую или через защитную гильзу.

Датчики температуры серии ТRE.H20 применяются для измерения температуры в системах отопления, вентиляции и кондиционирования (HVAC/ОВиК), а так же в различном технологическом оборудовании с предельной температурой до +150 °С: холодильном оборудовании, емкостях с рубашкой, генераторах ледяной воды, бойлерах и т.д.

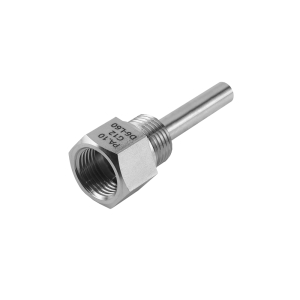

Гильзы защитные серии PA.10 предназначены для защиты термопреобразователей сопротивления TRE.H20 от механических воздействий в зоне измерения температуры в промышленных системах автоматизации. Кроме того, гильзы обеспечивают возможность быстрой замены датчиков без нарушения герметичности технологического объекта.

Гильза устанавливается в приварную бобышку при помощи резьбового присоединения.

Технические характеристики термосопротивления c разъемом DIN серии ТRE.H20

Датчик температуры погружной TRE.H20
Параметр	Значение
Номинальная статическая характеристика (НСХ)* (определяется модификацией)	Pt100 (α=0,00385 °C ^-1) Pt1000 (α=0,00385 °C ^-1)
Диапазон измерения температуры (при температуре окружающего воздуха не более +35 °С)	-30...+150 ºC (класс А) -50...+150 ºC (класс В)
Максимальная температура окружающего воздуха	+100 °С
Максимальная температура рабочей среды	см. Зависимость от температуры окружающего воздуха
Класс допуска* (определяется модификацией)	Класс A: ±(0,15+0,002 ·\|t\|*) °C Класс В: ±(0,30+0,005 ·\|t\|*) °C
Время термической реакции (63,2%)*	не более 35 сек
Минимальная глубина погружения	60 мм
Рабочее давление	не более 2,5 МПа
Электрическое сопротивление изоляции при температуре (25±10) °С*	не менее 100 МОм
Измерительный ток*	не более 1 мА (Pt100) не более 0,3 мА (Pt1000)
Сечение проводов	не более 1,5 мм²
Степень защиты**	IP65
Присоединение к процессу (определяется модификацией)	наружная резьба М20х1,5, G1/2″
Материал корпуса погружной части	AISI 321 (12Х18Н10T)
Относительная влажность окружающего воздуха	не более 90%
Средняя наработка на отказ	не менее 35 тыс часов
Средний срок службы	не менее 10 лет

* согласно ГОСТ 6651.
** согласно ГОСТ 14254.
*** где |t| – модуль значения температуры в °С.

Зависимость максимальной температуры измерения от температуры окружающего воздуха

Гильза защитная PA.10
Параметр	Значение
Номинальное рабочее давление	не более 16 МПа
Максимальная допустимая температура эксплуатации	определяется материалом гильзы
Материал гильзы	AISI 321 (12X18H10T)
Рабочая среда	любая среда, нейтральная к материалу гильзы

Габаритные размеры датчика температуры ТRE.H20

Датчик температуры погружной TRE.H20

L может принимать значения 60…630 мм.

Гильза защитная PA.10

Габаритные размеры защитной гильзы PA.10, мм

Модель	Габаритные размеры, мм
Модель	A	B	L*	D	d
PA.10-M20-D6-xxx	M20x1,5		60, 80, 100, 120, 160, 200, 250, 320, 400, 500	10	7
PA.10-G12-D6-xxx	G1/2″		60, 80, 100, 120, 160, 200, 250, 320, 400, 500	10	7

L* — погружная длина устанавливаемого датчика.

Схемы соединения внутренних проводов термосопротивления серии ТRE.H20

Схема подключения ХК — Трехпроводное подключение

Схема подключения ХА — Четырехпроводное подключение

Информация для заказа датчика термосопротивления c разъемом DIN серии ТRE.H20

Датчик температуры погружной TRE.H20
TRE.H20-					D6
НСХ
Pt100	Pt100
Pt1000	Pt1000
Класс допуска
Класс A		A
Класс B		B
Схема соединений внутренних проводов
Трехпроводная			3
Четырехпроводная			4
Присоединительная резьба
M20x1,5				M20
G1/2″				G12
Диаметр монтажной части
6 мм					D6
Длина монтажной части
60 мм						L60
80 мм						L80
100 мм						L100
120 мм						L120
160 мм						L160
200 мм						L200
250 мм						L250
320 мм						L320
400 мм						L400
500 мм						L500
630 мм						L630

Пример кода заказа: TRE.H20-Pt100-B3-M20-D6-L120

Гильза защитная PA.10
PA.		D6
Тип резьбы
М20х1,5	M20
G1/2″	G12
Максимальный диаметр устанавливаемого датчика
6 мм		D6
Погружная длина устанавливаемого датчика
60 мм			L60
80 мм			L80
100 мм			L100
120 мм			L120
160 мм			L160
200 мм			L200
250 мм			L250
320 мм			L320
400 мм			L400
500 мм			L500

Пример кода заказа: PA.10-M20-D6-L160
