Термопреобразователь сопротивления в корпусе для канального монтажа ELHART TRE.V60
Рабочий диапазон: -40…+80 °C
Класс точности B
Степень защиты
Компактный размер
Хорошая цена
Документация и ПО
| Наименование | Тип документа | Размер | Тип файла |
|---|---|---|---|
| Датчики температуры ELHART | Каталог | 7 MB | |
| Отказное письмо. Датчики температуры ELHART серии TRE / TCE | Письмо | 212 KB |
| Наименование | Наличие | Цена с НДС | |
|---|---|---|---|
|

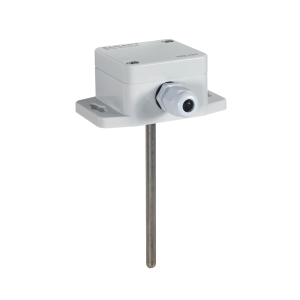

TRE.V60-Pt1000-B3-L100 Датчик температуры канальный (Pt1000; L=100мм, d=6мм; 3-х пров., класс В, (-40...+80 C); нерж. сталь AISI321; IP65)
|
В наличии | 3 300 | Купить |
|

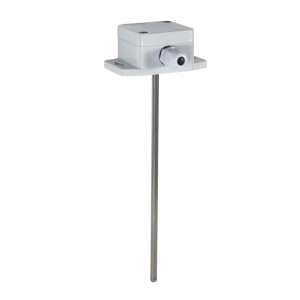

TRE.V60-Pt1000-B3-L150 Датчик температуры канальный (Pt1000; L=150мм, d=6мм; 3-х пров., класс В, (-40...+80 C); нерж. сталь AISI321; IP65)
|
В наличии | 3 300 | Купить |
|

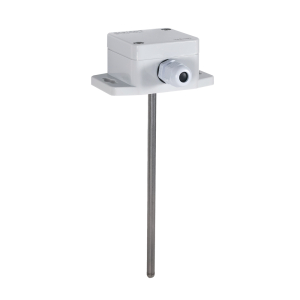

TRE.V60-Pt1000-B3-L200 Датчик температуры канальный (Pt1000; L=200мм, d=6мм; 3-х пров., класс В, (-40...+80 C); нерж. сталь AISI321; IP65)
|
В наличии | 3 360 | Купить |
|

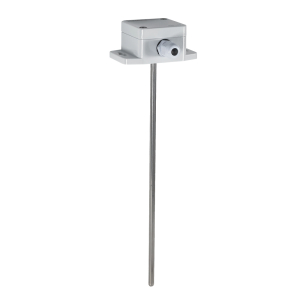

TRE.V60-Pt1000-B3-L250 Датчик температуры канальный (Pt1000; L=250мм, d=6мм; 3-х пров., класс В, (-40...+80 C); нерж. сталь AISI321; IP65)
|
В наличии | 3 360 | Купить |
Описание термопреобразователя сопротивления TRE.V60
Датчики температуры ELHART серии ТRE.V60 предназначены для измерения температуры воздуха в вентиляционных каналах систем вентиляции.
Конструкция корпуса датчика позволяет устанавливать его непосредственно в вентиляционный канал на всю длину измерительного зонда датчика при помощи винтов сквозь отверстия в специальных «ушках». Кроме того, установка в канал возможна с помощью специального монтажного кронштейна TRE.HoldC-D6, позволяющего регулировать глубину погружения измерительного зонда датчика. Погружная длина измерительного зонда определяется при заказе и может изготавливаться длиной от 100 до 250 мм.
TRE.V60 изготавливаются с платиновыми чувствительными элементами Pt100 и Pt1000, с классом допуска B по ГОСТ 6651. Диапазон рабочих температур датчика составляет от −40 до +80 °С. Время термической реакции датчика не более 30 секунд.
Ввод кабеля в корпус датчика осуществляется через сальниковый ввод PG7. Для подключения проводов датчик имеет удобный винтовой клеммный разъем.
Технические характеристики термопреобразователя сопротивления TRE.V60
| Параметр | Значение |
|---|---|
| Номинальная статическая характеристика (НСХ) |
Pt100 (α=0,00385 °C -1) Pt1000 (α=0,00385 °C -1) (определяется при заказе) |
| Диапазон измерения температуры | -40…+80 °C |
| Класс допуска | В - ±(0,30+0,005·|t|) °C где |t| - значение температуры по модулю |
| Время термической реакции (63,2%)* | не более 35 с |
| Электрическое сопротивление изоляции при температуре (25 ±10) °С* |
не менее 100 МОм |
| Измерительный ток* | не более 1 мА (для Pt100) не более 0,3 мА (для Pt1000) |
| Степень защиты, обеспечиваемая оболочкой корпуса датчика** |
IP65 |
| Наружный диаметр кабеля | 3,5…6 мм (кабельный ввод PG7) |
| Схема внутренних соединений проводников |
3-х проводная |
| Сечение проводов | не более 1,5 мм2 |
| Материал защитной гильзы | нержавеющая сталь AISI 321 (12Х18Н10Т) |
| Минимальная глубина погружения | 60 мм |
| Материал корпуса датчика | ABS пластик |
| Относительная влажность окружающего воздуха |
не более 95% (без образования конденсата) |
| Средняя наработка на отказ | не менее 40 000 час |
| Срок службы | не менее 10 лет |
* — согласно ГОСТ 6651.
** — согласно ГОСТ 14254.

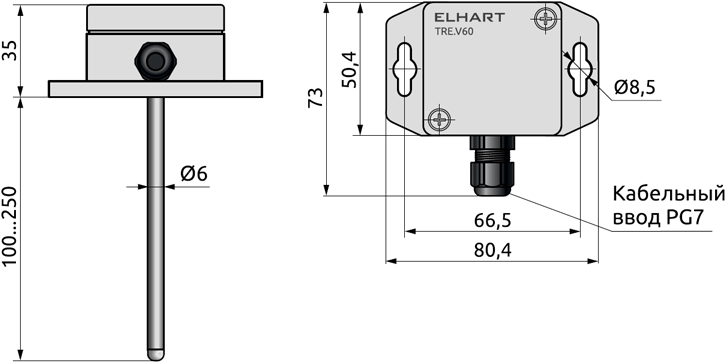

Габаритные размеры термопреобразователя сопротивления TRE.V60

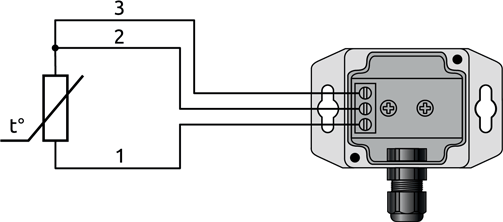

Схема соединения термопреобразователя сопротивления TRE.V60
Информация для заказа термопреобразователя сопротивления TRE.V60
| TRE.V60- | - | B | 3 | - | ||
|---|---|---|---|---|---|---|
| НСХ | ||||||
| Pt100 | Pt100 | |||||
| Pt1000 | Pt1000 | |||||
| Класс допуска | ||||||
| Класс B | B | |||||
| Схема соединений внутренних проводов |
||||||
| Трехпроводная | 3 | |||||
| Длина монтажной части | ||||||
| 100 мм | L100 | |||||
| 150 мм | L150 | |||||
| 200 мм | L200 | |||||
| 250 мм | L250 | |||||
Пример: TRE.V60-Pt100-B3-L200
