HTE.PF-THI: датчик влажности и температуры ELHART с автоматическим расчетом индекса THI

Датчик серии HTE.PF-THI — это цифровой датчик температуры и относительной влажности воздуха с автоматическим расчетом температyрно-влажностного индекса THI (Temperature Humidity Index).

Тепловой стресс возникает, когда механизмы термолиза животного недостаточны для того, чтобы оно могло регулировать температуру своего тела. Таким образом, метаболическое тепло, добавляемое к теплу окружающей среды, превышает количество тепла, которое животное рассеивает в окружающую среду, с повышением ректальной температуры.

Молочный скот — это гомойотермные животные, то есть у них есть диапазон температур окружающей среды, в котором они находятся в тепловом комфорте, называемый зоной термонейтральности.

Чтобы сопоставить температуру и относительную влажность, а также чтобы животноводам и специалистам было проще определить условия, когда коровы испытывают тепловой стресс, был разработан индекс THI. THI (индекс температуры и влажности) является важнейшим инструментом для мониторинга этих условий, помогая фермерам определять критические пороговые значения, при которых коровам трудно регулировать температуру своего тела.

Индекс THI может быть рассчитан по различным формулам, но каждая из них включает два основных параметра: это — температура в градусах Цельсия, и относительная влажность воздуха. Этот индекс отражает фундаментальное понимание того, что влажность воздуха становится все более критичным фактором при повышении температуры. При низких температурах влияние влажности на ощущаемый тепловой комфорт минимально, но при высоких температурах влажность становится определяющим фактором в способности организма рассеивать тепло через испарение.

Ниже приведена таблица для определения индекса THI. По оси абсцисс отложены значения относительной влажности воздуха, по оси ординат — температура воздуха.

Датчик HTE.PF-THI обычно используется совместно со шкафами DairyClimat для комплексного управления адиабатическим охлаждением животных. Наличие стандартного аналогового выхода и открытого протокола Modbus RTU позволяют использовать данные датчики практически с любыми системами управления микроклимата в животноводстве.

Также данные датчики могут применятся для независимого мониторинга климата в коровниках. Благодаря цифровому протоколу данные датчики можно объединять в единую систему сбора данных и подключать к уже существующей системе на предприятии, или и к внешнему облачному решению мониторинга Onlinescan.ru .

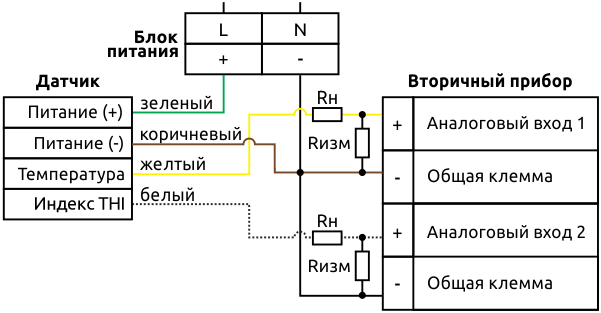

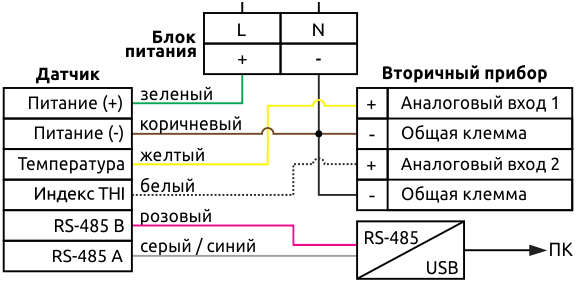

Существуют модификации как с аналоговым выходом 0…10 В и цифровым интерфейсом RS-485 (протокол Modbus RTU), так и модификация с выходом 4…20 мА. По RS-485 доступно считывание переменных: температура, влажность, THI, температура точки росы и другие.

Датчик THI важно расположить в максимально репрезентативной точке, отражающей климат непосредственно в месте пребывания животных, чтобы он находился в постоянном потоке воздуха, но таким образом, чтобы на него не попадала влага при орошении животных.

• влагочувствительный сенсор покрыт слоем тонкопористого PTFE;
• внутренняя часть корпуса заполнена компаундом, что предотвращает контакт электронной платы с агрессивными веществами;
• доступны разные типы выходных сигналов: 4…20 мА, 0…10 В, а также интерфейс RS-485 (протокол Modbus RTU);
• широкий температурный диапазон эксплуатации от -20 до +80 °C;
• корпус выполнен из нержавеющей стали AISI304;
• степень пылевлагозащиты электронной платы IP67.

Возможности датчиков HTE.PF с интерфейсом RS-485 (протокол ModBUS RTU)

Расчет дополнительных параметров воздуха

Датчик производит расчет значений температурно-влажностного индекса (THI), температуры точки росы (Tdp) и абсолютной влажности (f).

Настраиваемый диапазон выходного сигнала

Для аналоговых выходов возможно настроить диапазон выходного сигнала по напряжению:
0…1/0…3/0…5/0…10 В.

Пользовательский диапазон преобразования измеренных величин

Датчик поддерживает пользовательскую настройку преобразования измеренных значений температуры и влажности в аналоговые выходные сигналы. Например, по каналу температуры, к сигналу 0…10 В можно привести диапазон от -20 до +80 °С.

Подогрев сенсора

В сенсоре датчика имеется нагреватель, который можно активировать с целью предотвращения выпадения конденсата или его ускоренного устранения при эксплуатации датчика в условиях высокой относительной влажности.

(*) - Верхние и нижние пределы выходных аналоговых сигналов соответствуют диапазонам индикации для каналов индекса THI и температуры (на заводских настройках).

(**) - Дополнительные диапазоны выходных сигналов, выбор которых возможен по интерфейсу RS-485.

(***) - Для модификации HTE.PF с кабелем.
