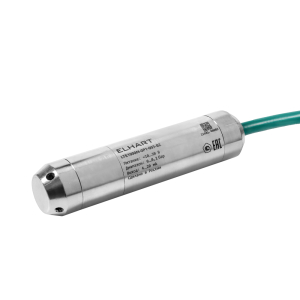

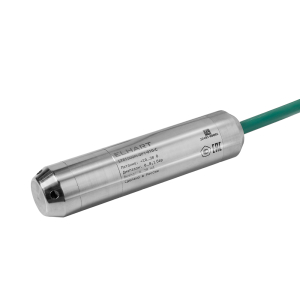

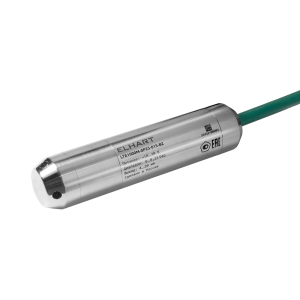

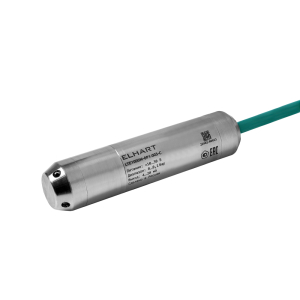

Датчик давления и уровня ELHART LTE1000M
Грязные среды
Компактные размеры
Измерение уровня
Токовая петля4…20 мА
Заливка электроники компаундом
Документация и ПО
| Наименование | Тип документа | Размер | Тип файла |
|---|---|---|---|
| Паспорт. Датчик давления LTE1000M. | Паспорт | 648 KB | |
| Паспорт. Терминальный бокс LTE-BOX-1P | Паспорт | 3 KB | |
| РЭ. Датчик давления LTE1000M | Руководство по эксплуатации | 1 MB | |
| Погружные датчики давления и уровня ELHART LTE1000M | Каталог | 749 KB | |
| Экспертное заключение - Датчики давления LTE1000M | Санитарно-эпидемиологическое заключение | 5 MB | |
| Декларация о соответствии ТР ТС 020 - Датчики давления PTE/LTE | Декларации о соответствии (ТС и ЕАЭС) | 912 KB |
| Наименование | Наличие | Цена с НДС | |
|---|---|---|---|
|

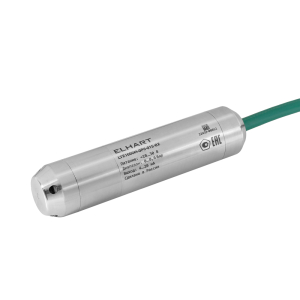

LTE1000M-1P0-015-B2 Погружной датчик давления 0...1 бар, длина кабеля 15 м, точность 0,25%, выход 4…20 мА, питание =10...30 В, -20...70 C, IP68
|
В наличии | 24 500 | Купить |
|

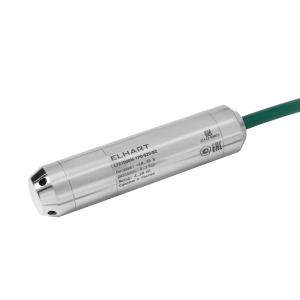

LTE1000M-1P6-020-B2 Погружной датчик давления 0...1,6 бар, длина кабеля 20 м, точность 0,25%, выход 4…20 мА, питание =10...30 В, -20...70 C, IP68
|
В наличии | 28 000 | Купить |
| В наличии | 3 200 | Купить |
Описание датчика давления ELHART LTE1000M
Датчик давления LTE1000M — это погружной датчик с торцевой мембраной, предназначенный для измерения избыточного давления при полном погружении корпуса в жидкую или газообразную среду. Может быть использован для измерения уровня жидкостей гидростатическим методом. Измеренное значение преобразуется в аналоговый унифицированный сигнал 4...20 мА, пропорциональный диапазону измерения. Встроенный кабель фиксированной длинны позволяет производить подключение на удалении от жидкости в которую погружен датчик. Для защиты места подключения предназначен специальный терминальный бокс LTE-BOX со степенью защиты IP65. Датчик может быть установлен в резьбовые присоединения через специальные манометрические переходники ТА.01, которые накручиваются на него вместо защитной крышки.
Область применения — контроль давления и уровня в производственных резервуарах и емкостях, в естественных водоемах и водохранилищах, в затапливаемых колодцах и скважинах, в пищевой, химической и фармацевтической промышленности, в коммунальных, канализационных и водоочистных системах и др.
Особенности датчика давления ELHART LTE1000M
- Измерение уровня жидкости при погружении или измерение давления при установке на трубопровод погруженный в жидкость.
- Конструкция с торцевой мембраной, защищенной от механических воздействий металлической крышкой.
- Стандартный унифицированный выходной сигнал 4...20 мА, питание от токовой петли.
- Кабель из прочного твердого полиэтилена, устойчивого к механическим воздействиям.
- Компактная конструкция корпуса с внешним диаметром 26,5 мм, которую можно разместить внутри трубы при измерении уровня в скважине.
- Чувствительная мембрана выполнена из нержавеющей стали марки AISI 316L, корпус и крышка корпуса из AISI304.
- Погрешность измерения не более ±0,2 / 0,25 / 0,35 / 0,5% в зависимости от кода заказа.
Примеры использования датчиков давления ELHART LTE1000M
Измерение уровня в водоемах, водохранилищах, открытых резервуарах и бассейнах.

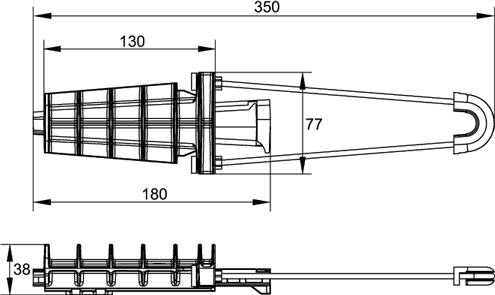

Датчик LTE1000 подвешивается за кабель с помощью держателя кабеля.
Подключение к электрическим цепям питания и вторичного измерительного прибора через терминальный бокс LTE-BOX-1P.
Измерение давления в трубопроводах, которые проложены на дне водоемов, затапливаемых колодцев, канализационных коллекторов.
Датчик установлен на трубопровод при помощи резьбового переходника ТА.01.
Подключение к электрическим цепям питания и вторичного измерительного прибора через терминальный бокс LTE-BOX-1P.
Измерение уровня в скважинах насосных станций, в узких колодцах и трубах для защиты насосов от сухого хода и для контроля состояния скважины.
Датчик подвешен за кабель с использованием держателя кабеля.
Компактные размеры датчика позволяют разместить его внутри защитной сетки или трубы для защиты от дрейфа внутри скважины.
Подключение к электрическим цепям питания и вторичного измерительного прибора через терминальный бокс LTE-BOX-1P.
Технические характеристики датчиков давления ELHART LTE1000M
| Параметр | Значение |
|---|---|
| Тип измеряемого давления | избыточное |
| Верхний предел измерения давления ВПИ (зависит от кода заказа) |
0,1...10 бар |
| Допустимая перегрузка (до 30 мин.) | не более 200% от ВПИ |
| Предел основной приведенной погрешности (зависит от кода заказа) |
±0,2%, ±0,25%, ±0,35%, ±0,5% |
| Дополнительная температурная погрешность на каждые 10 °C от 23 °C |
±0,2% |
| Допустимое напряжение питания | =10...30 В |
| Потребляемая мощность | не более 0,7 Вт |
| Выходной аналоговый сигнал | 4...20 мА |
| Максимальная нагрузка токового выхода | не более 800 Ом при 24 В или не более 200 Ом при 12 В |
| Уровень выходного сигнала при выходе за нижний и верхний предел |
не менее 2,9 мА и не более 24 мА |
| Время установления сигнала | не более 0,2 сек |
| Защиты аналогового выхода | от обратной полярности, от перенапряжения |
| Степень защиты, обеспечиваемая оболочкой для погружаемой части датчика |
IP68 |
| Степень защиты, обеспечиваемая оболочкой для части датчика располагаемой над поверхностью жидкости (оконечная часть кабеля с атмосферной трубкой) |
IP00 |
| Рабочая температура | -20...+70 °С |
| Количество и сечение проводников для электрического подключения |
3 проводника, 0,25 мм2 |
| Тип наружной резьбы для крепления защитной крышки | М24×1 |
| Масса изделия без учета кабеля | не более 285 г |
| Масса кабеля длиной 1 м | не более 62 г |
| Параметр | Значение |
|---|---|
| Подключение датчика и вторичного прибора | 3-х контактные клеммы с винтовым зажимом для проводников сечением не более 2,5 мм² |
| Размер гермовводов | PG9 (для кабеля с наружным диаметром от 4 до 8 мм) |
| Степень защиты, обеспечиваемая оболочкой | IP65 |
| Рабочая температура | -40...+90 °С |
| Относительная влажность окружающего воздуха без образования конденсата |
не более 95% |
| Атмосферное давление окружающего воздуха | 84...106,7 кПа |
| Потребляемая мощность | не более 0,7 Вт |
| Масса изделия | не более 170 г |
Схема подключения датчика давления ELHART LTE1000M
Габаритные размеры датчика давления ELHART LTE1000M
Информация для заказа датчиков давления ELHART LTE1000M
| LTE1000M- | - | - | - | ||||
|---|---|---|---|---|---|---|---|
| Стандартные диапазоны измерения и длины встроенного кабеля |
|||||||
| 0…0,1 бар, кабель 3 м | 0P1 | 003 | |||||
| 0…0,25 бар, кабель 4 м | 0P25 | 004 | |||||
| 0…0,4 бар, кабель 8 м | 0P4 | 008 | |||||
| 0…0,6 бар, кабель 10 м | 0P6 | 010 | |||||
| 0…1 бар, кабель 15 м | 1P0 | 015 | |||||
| 0…1,6 бар, кабель 20 м | 1P6 | 020 | |||||
| 0…2,5 бар, кабель 30 м | 2P5 | 030 | |||||
| 0…4 бар, кабель 50 м | 004 | 050 | |||||
| 0…6 бар, кабель 80 м | 006 | 080 | |||||
| 0…10 бар, кабель 120 м | 010 | 120 | |||||
| Другие сочетания диапазонов и длин кабеля по согласованию с заказчиком |
XXXX | XXX | |||||
| Класс точности | |||||||
| 0,2 % от ВПИ | B1 | ||||||
| 0,25 % от ВПИ | B2 | ||||||
| 0,35 % от ВПИ | B3 | ||||||
| 0,5 % от ВПИ | C | ||||||
| Дополнительные опции | |||||||
| Дополнительные опции и специальные исполнения по согласованию с заказчиком |
XX | ||||||
Пример: LTE1000M-1P0-015-B2
