Датчик давления и уровня с торцевой мембраной ELHART PTE1000M
![Логотип серии PTE1000M](https://kipservis.ru/elhart/img/pte1000m_famlogo.png)
![Грязные и вязкие среды Грязные и вязкие среды](https://kipservis.ru/img/ico/icn_environment_pollution.png)
![Компактный размер Компактный размер](https://kipservis.ru/img/ico/icn_compact.png)
![Измерение уровня Измерение уровня](https://kipservis.ru/img/ico/icn_level.png)
![Токовая петля 4…20 мА Питание от токовой петли](https://kipservis.ru/img/ico/icn_current-loop.png)
![Заливка электроники компаундом Высокая степень защиты](https://kipservis.ru/img/ico/icn_def_mechanics.png)
Документация и ПО
Наименование | Тип документа | Размер | Тип файла |
---|---|---|---|
Паспорт. Датчик давления PTE1000M. | Паспорт | 249 KB | |
Приварной адаптер WA.23-G1-D49 | Паспорт | 260 KB | |
РЭ. Датчик давления PTE1000M | Руководство по эксплуатации | 2 MB | |
Датчики давления и уровня ELHART PTE1000M с торцевой мембраной | Каталог | 561 KB | |
Экспертное заключение - Датчики давления PTE1000M | Санитарно-эпидемиологическое заключение | 5 MB | |
Декларация о соответствии ТР ТС 020 - Датчики давления PTE/LTE | Декларации о соответствии (ТС и ЕАЭС) | 912 KB |
Наименование | Наличие | Цена с НДС | |
---|---|---|---|

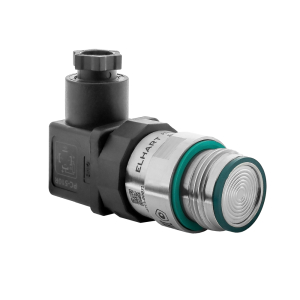

PTE1000M-2P5-G1-B2 Датчик давления с торцевой мембраной 0...2,5 бар, точность 0,25%, выход 4...20 мА, тип присоединения E-G1, питание =10...30 В, -20...100 С, уплотнение O-ring 26х2 в комплекте
|
В наличии | 16 900 | Купить |

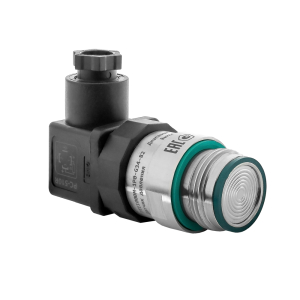

PTE1000M-016-G1-B2 Датчик давления с торцевой мембраной 0...16 бар, точность 0,25%, выход 4...20 мА, тип присоединения E-G1, питание =10...30 В, -20...100 С, уплотнение O-ring 26х2 в комплекте
|
В наличии | 16 900 | Купить |
PTE1000M-010-G1-B2 Датчик давления с торцевой мембраной 0...10 бар, точность 0,25%, выход 4...20 мА, тип присоединения E-G1, питание =10...30 В, -20...100 С, уплотнение O-ring 26х2 в комплекте
|
В наличии | 16 900 | Купить |
PTE1000M-006-G1-B2 Датчик давления с торцевой мембраной 0...6 бар, точность 0,25%, выход 4...20 мА, тип присоединения E-G1, питание =10...30 В, -20...100 С, уплотнение O-ring 26х2 в комплекте
|
В наличии | 16 900 | Купить |
PTE1000M-1P6-G1-B2 Датчик давления с торцевой мембраной 0...1,6 бар, точность 0,25%, выход 4...20 мА, тип присоединения E-G1, питание =10...30 В, -20...100 С, уплотнение O-ring 26х2 в комплекте
|
В наличии | 16 900 | Купить |
PTE1000M-1P0-G1-B2 Датчик давления с торцевой мембраной 0...1 бар, точность 0,25%, выход 4...20 мА, тип присоединения E-G1, питание =10...30 В, -20...100 С, уплотнение O-ring 26х2 в комплекте
|
В наличии | 16 900 | Купить |
В наличии | 2 400 | Купить |
Описание датчика давления ELHART серии PTE1000M

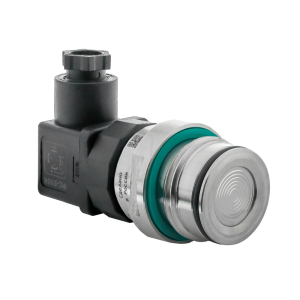

PTE1000M — это серия датчиков с открытой торцевой мембраной из нержавеющей стали AISI316L. Предназначены для преобразования избыточного давления густых, вязких, грязных сред, суспензий, в которых содержатся взвеси дисперсных частиц, клеевидных и коллоидных растворов. Конструкция измерительной части не имеет закрытых, трудно омываемых зон. Благодаря этому чувствительный элемент легко очищается от налипших остатков, путем омывания в чистящих жидкостях.
Основные сферы применения:
- Сахарные, пивоваренные, нефтеперерабатывающие заводы,
- Канализационные очистные сооружения,
- Предприятия по утилизации отходов, по добыче и переработке полезных ископаемых,
- Котельные и жилищно-коммунальные хозяйства,
- Пищевые производства,
- Целлюлозно-бумажные комбинаты.
Особенности датчиков давления PTE1000M
- Измерение давления и уровня в трубопроводах и емкостях.
- Подходят для густых, вязких, имеющих включения и грязных сред.
- Компенсация влияния монтажного положения путем подстройки начальной точки и наклона характеристики выходного сигнала.
- Электроника залита компаундом, что обеспечивает её защиту от влаги.
- Чувствительный сенсор из нержавеющей стали марки AISI 316L, а корпус из AISI304.
- При использовании совместно со специальными адаптерами и переходниками обеспечивается омываемое присоединение к процессу без контакта резьбовой части со средой.
- Необходимые для установки уплотнения поставляются в комплекте.
- Удобный монтаж через специальные приварные адаптеры или переходники («молочная гайка» DIN 11851 или «Clamp» DIN32676).
Технические характеристики датчиков давления PTE1000M
Параметр | Значение |
---|---|
Тип измеряемого давления | избыточное |
Верхний предел измерения давления ВПИ (зависит от кода заказа) |
0,25…16 бар |
Допустимая перегрузка (до 30 мин.) | не более 200% от ВПИ |
Предел основной приведенной погрешности (зависит от кода заказа) |
±0,2%, ±0,25%, ±0,35%, ±0,5% |
Дополнительная температурная погрешность на каждые 10 °C от 23 °C (зависит от кода заказа) |
стандартное значение: ±0,4% опция ТС: ±0,2% |
Диапазон температурной компенсации | -10…+70 °С |
Допустимое напряжение питания | =10…30 В |
Потребляемая мощность | не более 0,7 Вт |
Выходной аналоговый сигнал | 4…20 мА |
Максимальная нагрузка токового выхода | не более 800 Ом при 24 В или 200 Ом при 12 В |
Подстройка шкалы выходного сигнала | 3,7…4,8 мА в нулевой точке 19,2…20,8 мА в верхней точке |
Защиты аналогового выхода | от обратной полярности, от перенапряжения |
Степень защиты от внешних воздействий | IP65 |
Рабочая температура | окружающая среда: -20…+80 °С измеряемая среда: -20…+100 °С |
Атмосферное давление окружающего воздуха | 84…106,7 кПа |
Относительная влажность окружающего воздуха | не более 95% (без образования конденсата) |
Подключение электрических цепей | коннектор DIN43650 |
Габаритные размеры датчика давления серии PTE1000M и используемых с ними аксессуаров

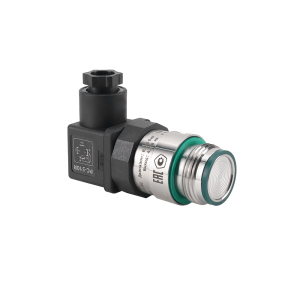

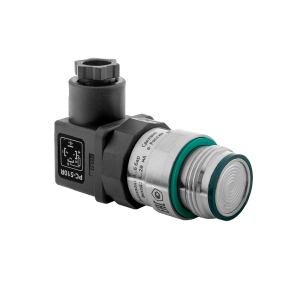

Датчик давления с торцевой мембраной PTE1000M
![Габаритные размеры датчика PTE1000M E-G1](https://kipservis.ru/elhart/img/pte1000m_gabarity_g1.png)
![Габаритные размеры датчика PTE1000M E-G34](https://kipservis.ru/elhart/img/pte1000m_gabarity_g34.png)
![Габаритные размеры датчика PTE1000M C-G1](https://kipservis.ru/elhart/img/pte1000m_gabarity_g1-2.png)

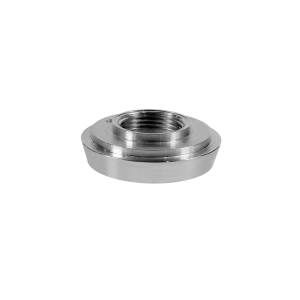

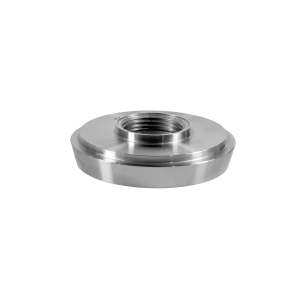

Приварной адаптер для соединения E-G1
![Габаритные размеры WA.23-G1-D49, мм](https://kipservis.ru/elhart/img/pte1000m_gabarity_wa23-g1-d49.png)

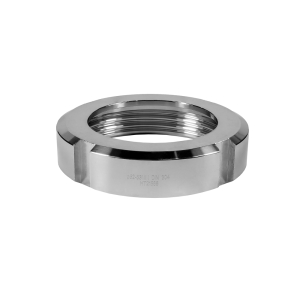

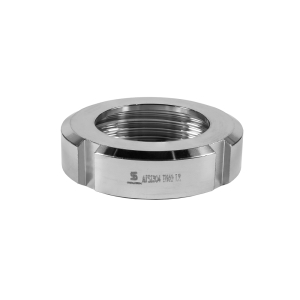

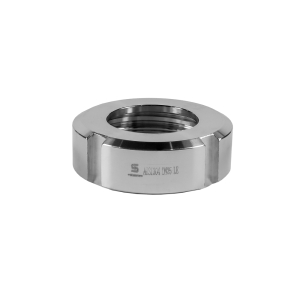

Конический штуцер переходника QA.51

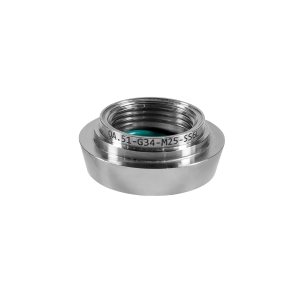

![Габаритные размеры QA.51-G34-M25](https://kipservis.ru/elhart/img/pte1000m_gabarity_qa51_g34_m25.png)

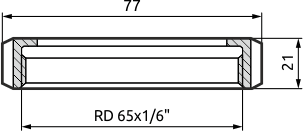

![Габаритные размеры QA.51-G34-M40](https://kipservis.ru/elhart/img/pte1000m_gabarity_qa51-g34_m40.png)
![Габаритные размеры QA.51-G34-M50](https://kipservis.ru/elhart/img/pte1000m_gabarity_qa51_g34_m50.png)

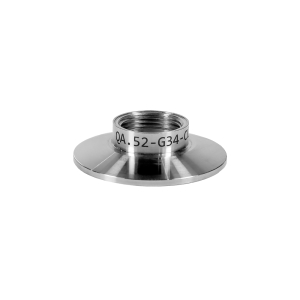

Clamp штуцер переходника QA.52
![Габаритные размеры QA.52-G34-CL15](https://kipservis.ru/elhart/img/pte1000m_gabarity_qa52_g34_cl15.png)
![Габаритные размеры QA.52-G34-CL2](https://kipservis.ru/elhart/img/pte1000m_gabarity_qa52_g34_cl2.png)
Схема подключения датчиков давления PTE1000M
![Схема подключения датчиков PTE1000M](https://kipservis.ru/elhart/img/pte1000m_chema_podkl.gif)
![Схема расположения контактов датчиков PTE1000M](https://kipservis.ru/elhart/img/pte1000m_chema_podkl1.png)
При подключении используется внешний нагрузочный резистор Rнаг. Правила его выбора описаны в руководстве по эксплуатации на датчик.
Варианты монтажа и установки датчиков PTE1000M
Установка датчиков с присоединением E-G1 через приварные адаптеры WA
![Вид соединения E-G1 c адаптером WA.23 в разрезе](https://kipservis.ru/elhart/img/pte1000m_install_g1.png)
№ | Наименования деталей |
---|---|
1 | Датчик PTE1000M-G1 |
2 | Адаптер WA.23-G1-D49 |
3 | Уплотнение O-ring 26x2 |
4 | Часть емкости или трубопровода, к которым приварен адаптер WA |
Установка датчиков с присоединением E-G34 через приварные адаптеры WA
![Вид соединения E-G34 c адаптером WA.21 в разрезе](https://kipservis.ru/elhart/img/pte1000m_install_g34.png)
№ | Наименования деталей |
---|---|
1 | Датчик PTE1000M-G34 |
2 | Адаптер WA.21-G34-D48 |
3 | Уплотнение 20,5x1,5 |
4 | Часть емкости или трубопровода, к которым приварен адаптер WA |
Установка датчиков с присоединением E-G34 в через переходник QA.51 на соединение «Молочная гайка»
![Вид соединения E-G34 c переходником QA.51 в разрезе](https://kipservis.ru/elhart/img/pte1000m_install_mg.png)
№ | Наименование детали |
---|---|
1 | Датчик PTE1000M-G34 |
2 | Конический штуцер переходника QA.51-G34 |
3 | Шлицевая гайка переходника QA.51-G34 |
4 | Часть емкости или трубопровода, к которой приварена ответная часть соединения |
5 | Уплотнение 20,5x1,5 |
6 | Уплотнение соединения «молочная гайка» (не входит в комплект поставки) |
7 | Ответная часть соединения «молочная гайка» (резьбовой штуцер), установленная на оборудовании (не входит в комплект поставки) |
Установка датчиков с присоединением E-G34 в через переходник QA.52 на соединение «Clamp»
![Вид соединения E-G34 c переходником QA.52 в разрезе](https://kipservis.ru/elhart/img/pte1000m_install_clamp.png)
№ | Наименование детали |
---|---|
1 | Датчик PTE1000M-G34 |
2 | Переходник QA.52-G34 |
3 | Фиксирующий хомут соединения «Clamp» (не входит в комплект поставки) |
4 | Часть емкости или трубопровода, к которой приварена ответная часть соединения |
5 | Уплотнение 20,5x1,5 |
6 | Ответная часть соединения «Clamp», установленная на оборудовании (не входит в комплект поставки) |
7 | Уплотнение соединения «Clamp» (не входит в комплект поставки) |
Информация для заказа датчиков давления ELHART PTE1000M
PTE1000М- | - | - | - | TC | |||
---|---|---|---|---|---|---|---|
Диапазон измерения | |||||||
0…0,25 бар | 0P25 | ||||||
0…0,4 бар | 0P4 | ||||||
0…0,6 бар | 0P6 | ||||||
0…1 бар | 1P0 | ||||||
0…1,6 бар | 1P6 | ||||||
0…2,5 бар | 2P5 | ||||||
0…4 бар | 004 | ||||||
0…6 бар | 006 | ||||||
0…10 бар | 010 | ||||||
0…16 бар | 016 | ||||||
Тип присоединения к процессу | |||||||
Присоединение E-G34 с резьбой G3/4″ | G34 | ||||||
Присоединение E-G1 с резьбой G1″ | G1 | ||||||
Приведенная погрешность измерения | |||||||
0,2% от ВПИ | B1 | ||||||
0,25% от ВПИ | B2 | ||||||
0,35% от ВПИ | B3 | ||||||
0,5% от ВПИ | C | ||||||
Дополнительные опции | |||||||
Расширенная температурная калибровка (дополнительная погрешность = 0,2% / 10 °C) |
ТС |
Пример: PTE1000M-0P4-G34-B2.
