Однофазное силовое твердотельное реле ESH1-DA

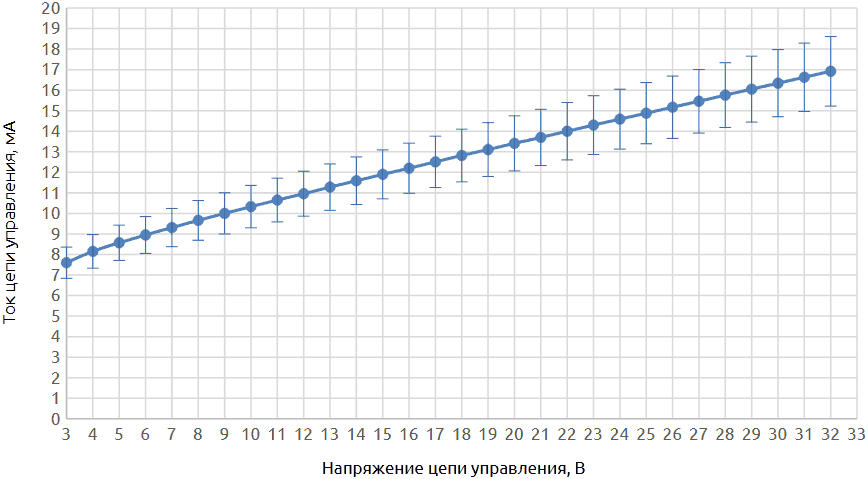

ТТР ESH1-DA коммутирует переменный ток до 400 А с напряжением ~40…440 В и управляет нагрузкой сигналом постоянного тока =3…32 В. Результатом того, что момент коммутации происходит при переходе кривой напряжения через точку нуля, являются низкие электромагнитные помехи.

Перед выбором и использованием реле, пожалуйста, внимательно читайте правила подключения и эксплуатации в паспорте и на сайте, в том числе рекомендации по подбору ТТР в зависимости от типа нагрузки.

Читайте также статью «Способы защиты твердотельных реле, основные причины выхода из строя ТТР».

Модель ESH1-DA предназначена для коммутации переменного напряжения с высокой силой тока с помощью сигнала постоянного напряжения. Модели ESH1-DA могут работать в диапазоне токов от 60 А до 400 А.

Работа с высокими токами вызывает дополнительный нагрев твердотельного реле, поэтому модели ESH1-DA имеют корпус, изготовленный из специального термостойкого материала, а также увеличенную площадь теплоотводящего основания, изготовленного из меди. Площадь основания зависит от силы тока нагрузки, на который рассчитан ТТР.

• модели, рассчитанные на силу тока нагрузки 100, 120 и 150 А, имеют площадь основания около 2000 мм²,
• модели, рассчитанные на силу тока нагрузки 200 и 300 А, имеют площадь основания около 2700 мм²,
• модели, рассчитанные на силу тока нагрузки 400 А имеют площадь основания около 3200 мм².

Результатом того, что момент коммутации происходит при переходе кривой напряжения через точку нуля, являются низкие электромагнитные помехи.

Кроме того, модель ESH1-DA переносит скачок напряжения до ~1100 В.

Удобство монтажа

Каждое ТТР серии ESH1 комплектуется проводами с уже обжатыми наконечниками для быстрого подключения управляющего сигнала:

ТТР серии ESH1 на токи от 60 до 150 А имеют два провода с лопатообразными наконечниками типа «мама» для быстрого подключения к вилочным контактам ТТР с одной стороны, и с О-образными наконечниками – с другой.

ТТР серии ESH1 на токи от 200 до 400 А имеют два провода, собранными в одну двухконтактную клемму типа «мама» для быстрого подключения к гнезду с двумя вилочными клеммами ТТР с одной стороны, и с О-образными наконечниками – с другой.

• Перед подключением, а также при техническом обслуживании ТТР убедитесь в отсутствии на клеммах напряжения питания.
• Подключение контактов цепи управления и коммутируемой цепи производится при помощи клемм с зажимами и винтами. Для ТТР с номинальным значением коммутируемого тока выше 40 А рекомендуется использовать обжимные наконечники. Пайка, сварка и иные способы подключения не допускаются. Перед подключением цепей снимите защитную крышку (если она съемная) или откиньте ее (если она откидная), после – наденьте обратно (закройте).
• Наличие тока утечки создает опасность поражения электрическим током, даже когда выходные контакты ТТР находятся в «выключенном состоянии». Вследствие этого при проведении любых работ, при которых возможно случайное прикосновение к клеммам ТТР – отключайте напряжение питания ПОЛНОСТЬЮ.
• В случае, если на выходные клеммы ТТР предполагается подключать индуктивную нагрузку с высокими стартовыми токами или иную нагрузку, характеризующуюся периодическими повышениями значения тока коммутируемого сигнала, – номинальное значение тока коммутируемого сигнала ТТР должно быть выше (с запасом) максимально возможного тока сигнала, подключаемого на выходные клеммы. В большинстве случаев рекомендуется выбирать ТТР с номинальным значением тока на 900% выше коммутируемого – для индуктивной нагрузки, и на 40% выше коммутируемого – при резистивной нагрузке (для обеспечения запаса по току при колебаниях напряжения в коммутируемой цепи и при изменении сопротивления управляемой нагрузки).
• Для дополнительной защиты ТТР в случае частого превышения номинального значения напряжения коммутируемого сигнала необходимо подключение варистора параллельно каждой фазе коммутируемой цепи.
• Номинальное значение максимального тока коммутируемой цепи является действительным при температуре ТТР не более 40 °C. В случае превышения этой температуры действительное значение максимального тока снижается, поэтому следует тщательно контролировать температуру самого ТТР и окружающей среды.
• При коммутации сигнала с силой тока более 10 А необходимо использовать соответствующий радиатор для отвода избыточного тепла от ТТР. При установке ТТР на радиатор – используйте специальную теплопроводную пасту.
• Для улучшения охлаждающей функции радиатора возможно дополнительно использовать соответствующие охлаждающие вентиляторы, устанавливаемые на радиатор. Кроме того необходимо следить за температурой окружающей среды и не допускать ее выхода за заданные пределы.

Пример: ESH1-DA-200

Рекомендации по подбору ТТР

*При подборе ТТР убедитесь, что пиковые значения тока вашей нагрузки не превышают номинальный ток реле.

Допустимые рабочие значения тока в таблице выше учитывают общие случаи возможных скачков тока.
Выбирая ТТР, используйте конкретные параметры вашей задачи.
