Однофазное миниатюрное твердотельное реле ESS1-mini

Логотип серии ESS1-DA-mini
Низкий уровень электромагнитных помех Низкий уровень электромагнитных помех
Компактный размер Компактный размер
Продолжительный ресурс эксплуатации Продолжительный ресурс эксплуатации
Отсутствие искр и шума контактов при коммутации Отсутствие искр и шума контактов при коммутации
Высокая скорость срабатывания Высокая скорость срабатывания
Наименование Наличие Цена с НДС
ESS1-DA-005-mini Однофазное твердотельное реле (управление 3-32 VDC, выход ток до 5А, напряжение 24-440 VAC)
 В наличии 692 Купить
ESS1-DA-010-mini Однофазное твердотельное реле (управление 3-32 VDC, выход ток до 10А, напряжение 24-440 VAC)
 В наличии 757 Купить
ESS1-DA-015-mini Однофазное твердотельное реле (управление 3-32 VDC, выход ток до 15А, напряжение 24-440 VAC)
 В наличии 856 Купить

Описание однофазных твердотельных реле ELHART модели ESS1-DA-mini

Модели ESS1-DA-mini предназначены для коммутации малых токов и имеют компактный размер.

Данная модель коммутирует переменный ток с напряжением ~24…440 В и управляет нагрузкой сигналом постоянного тока =3…32 В. Результатом того, что момент коммутации происходит при переходе кривой напряжения через точку нуля, являются низкие электромагнитные помехи.

Перед выбором и использованием реле, пожалуйста, внимательно читайте правила подключения и эксплуатации в паспорте и на сайте, в том числе рекомендации по подбору ТТР в зависимости от типа нагрузки.

Читайте также статью «Способы защиты твердотельных реле, основные причины выхода из строя ТТР».

Особенности однофазных твердотельных реле ELHART модели ESS1-DA-mini

Типы нагрузки SSR серии ESS1-DA-mini
Типы нагрузки ТТР серии ESS1-DA-mini

Модель ESS1-mini предназначена для коммутации маломощной нагрузки с силой тока до 15 А. Они выполнены в компактном корпусе уменьшенного размера (28,7×38,5×18 мм) и имеют низкую цену за счет специализации под конкретную область применения.

Таким образом, если задача не требует коммутации напряжения с большой силой тока, использование ESS1-mini позволит не переплачивать за дополнительные характеристики.

Выдерживает скачок коммутируемого напряжения до ~900 В.

Для подключения контактов к данному миниатюрному ТТР удобнее всего использовать провода с наконечниками (клеммами) типа «U» или «O».

Удобство монтажа: экономия пространства

Миниатюрное твердотельное реле
Компактный размер по сравнению со стандартными типоразмерами ТТР

Технические характеристики однофазных реле ELHART модели ESS1-DA-mini

Параметр Значение
Количество коммутируемых фаз 1
Управляющий сигнал =3…32 В

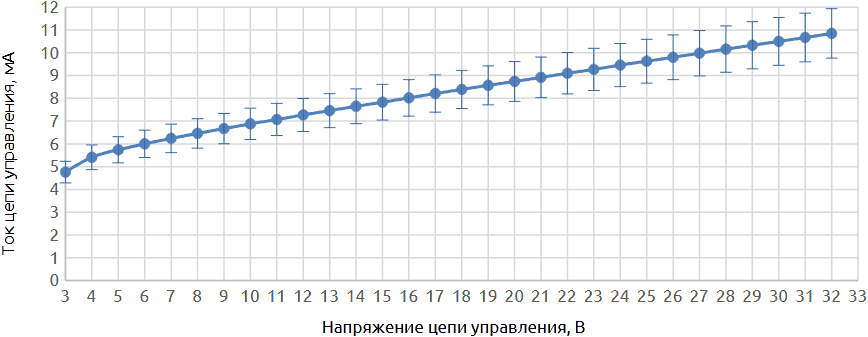

Ток цепи управления 6…35 мА
Коммутируемое напряжение ~24…440 В
Коммутируемые токи 5, 10, 15 А
Напряжение включения =3 В
Напряжение выключения =1 В
Максимальное пиковое напряжение ~900 В
Падение напряжения в коммутируемой цепи < ~1,6 В
Время переключения ≤ 10 мс
Ток утечки в коммутируемой цепи ≤ 10 мА
Электрическая прочность изоляции ≥ ~2500 В
Сопротивление изоляции 500 МОм (при напряжении =500 В)
Температура окружающей среды -30…80 °C
Способ коммутации при переходе напряжения через ноль
Индикация наличия управляющего сигнала светодиод
Момент затяжки 0,4 Н·м (винт M3)
Габаритные размеры, ШхВхГ 28,7х38,5х18 мм
Характеристики Модельный ряд ESS1-DA-xxx mini
005 010 015
Рассеиваемая мощность ТТР при температуре окружающей среды среды 25 °C, Вт/А 1,25 1,23 1,22
Критическая скорость нарастания тока в открытом состоянии (значение скорости нарастания тока в открытом состоянии тиристора, при котором тиристор остается в рабочем состоянии), А/нс 25 50 50
Характеристика подходящих плавких предохранителей, А²·с 21 72 128
Максимально допустимая перегрузка по току в течении 10 мс, A 80 120 160
Сопротивление входной цепи ТТР, кΩ > 0,6 > 0,6 > 0,6

Схема подключения однофазных твердотельных реле ELHART модели ESS1-DA-mini

Схема подключения ESS1-DA-mini
Схема подключения ESS1-DA-mini
  • Перед подключением, а также при техническом обслуживании ТТР убедитесь в отсутствии на клеммах напряжения питания.
  • Подключение контактов цепи управления и коммутируемой цепи производится при помощи клемм с зажимами и винтами. Для ТТР с номинальным значением коммутируемого тока выше 40 А рекомендуется использовать обжимные наконечники. Пайка, сварка и иные способы подключения не допускаются. Перед подключением цепей снимите защитную крышку (если она съемная) или откиньте ее (если она откидная), после – наденьте обратно (закройте).
  • Наличие тока утечки создает опасность поражения электрическим током, даже когда выходные контакты ТТР находятся в «выключенном состоянии». Вследствие этого при проведении любых работ, при которых возможно случайное прикосновение к клеммам ТТР – отключайте напряжение питания ПОЛНОСТЬЮ.
  • В случае, если на выходные клеммы ТТР предполагается подключать индуктивную нагрузку с высокими стартовыми токами или иную нагрузку, характеризующуюся периодическими повышениями значения тока коммутируемого сигнала, – номинальное значение тока коммутируемого сигнала ТТР должно быть выше (с запасом) максимально возможного тока сигнала, подключаемого на выходные клеммы. В большинстве случаев рекомендуется выбирать ТТР с номинальным значением тока на 900% выше коммутируемого – для индуктивной нагрузки, и на 40% выше коммутируемого – при резистивной нагрузке (для обеспечения запаса по току при колебаниях напряжения в коммутируемой цепи и при изменении сопротивления управляемой нагрузки).
  • Для дополнительной защиты ТТР в случае частого превышения номинального значения напряжения коммутируемого сигнала необходимо подключение варистора параллельно каждой фазе коммутируемой цепи.
  • Номинальное значение максимального тока коммутируемой цепи является действительным при температуре ТТР не более 40 °C. В случае превышения этой температуры действительное значение максимального тока снижается, поэтому следует тщательно контролировать температуру самого ТТР и окружающей среды.
  • При коммутации сигнала с силой тока более 10 А необходимо использовать соответствующий радиатор для отвода избыточного тепла от ТТР. При установке ТТР на радиатор – используйте специальную теплопроводную пасту.
  • Для улучшения охлаждающей функции радиатора возможно дополнительно использовать соответствующие охлаждающие вентиляторы, устанавливаемые на радиатор. Кроме того необходимо следить за температурой окружающей среды и не допускать ее выхода за заданные пределы.

Габаритные размеры однофазных ТТР ELHART модели ESS1-DA-mini

Габаритные размеры ESS1-DA-mini
Габаритные размеры однофазных ТТР ELHART серии ESS1-DA-mini, мм

Вопросы и ответы (FAQ)

1. Как посчитать ток в трехфазной сети, если известна только мощность нагрузки?

Формула расчета тока в трехфазной сети:

= P 1,73 cos φ Iл = {P} over {1,73 cdot Uл cdot cos φ}

где:
    — линейный ток в Амперах;
   Р — мощность в Ваттах;
   1,73 — квадратный корень из 3;
    — линейное напряжение (напряжение между фазами);
   cos φ — коэффициент мощности, определяется как отношение активной мощности к полной и обычно указывается в документации на прибор. Для активной нагрузки (ТЭНы, лампы накаливания и т.д.) cos φ близок к 1.

Соединение по схеме «треугольник»,
Соединение по схеме «треугольник»
Соединение по схеме «звезда»,
Соединение по схеме «звезда»

где:
   Uac, Uab, Ubc — линейные напряжения;
   Uan, Ubn, Ucn — фазные напряжения;
   Ia, Ib, Ic — линейные токи;
    — фазные токи.

2. Как посчитать тепловою мощность, выделяемую твердотельным реле при работе?

Формула расчета выглядит следующим образом:

= Uп I Pт = Uп cdot I

где:
    — выделяемая тепловая мощность, Вт;
   Uп — падение напряжения на ТТР, В;
   I — ток, протекающий через ТТР, А.

Пример расчета: реле ESS1-DA-40 коммутирует нагрузку которая потребляет 20 А, падение напряжения Uп для реле данной серии составляет не более 1,6 В (паспортный параметр). Выделяемая тепловая мощность составит:

= 1,6 20 ( В А ) = 32 Вт Pт = 1,6 cdot 20 (В cdot А) = 32 Вт
3. Что такое ток утечки ТТР и почему он возникает?

Ток утечки — это ток, который протекает в цепи нагрузки даже если на ТТР не подано управляющее напряжение. Возникает из-за наличия внутри ТТР RC-цепочки, подключенной параллельно выходным клеммам реле. Эта цепь состоит из последовательно подключенных резистора и конденсатора и служит для защиты ТТР от импульсных перенапряжений.

4. Можно ли соединять твердотельные реле параллельно?

Выходы твердотельных реле соединять параллельно можно только с целью резервирования — при выходе одного ТТР из строя включается второе. Но параллельное соединение с целью увеличения общего тока нагрузки не допускается! Это показано на рисунках ниже.

Неправильное соединение,
Неправильное соединение
Правильное соединение,
Правильное соединение
5. Можно ли использовать реле серии реле DA для коммутации постоянного тока?

Нет, нельзя.

Серия DA предназначена только для коммутации переменного тока. При работе на постоянном токе нагрузка останется включенной даже после снятия управляющего сигнала. Это происходит потому что в качестве силовых ключей для ТТР, рассчитанных на управление нагрузкой переменного тока используются симисторы, которые закрываются в момент перехода напряжения через ноль, а у постоянного тока такого перехода никогда не возникнет.

Для управления нагрузкой постоянного тока необходимо использовать реле серии DD.

Информация для заказа однофазных твердотельных реле ELHART модели ESS1-DA-mini

ESS1-DA- -mini
Максимальный ток
коммутируемого напряжения
5 А 005
10 А 010
15 А 015

Пример: ESS1-DA-010-mini


Рекомендации по подбору ТТР

Номинальный
ток ТТР*, А
Допустимое рабочее
значение тока
резистивной нагрузки, А
Допустимое рабочее
значение тока
индуктивной нагрузки, А
005 ≤3,5 ≤ 0,5
010 ≤ 7 ≤ 1
015 ≤ 10 ≤ 1,5

*При подборе ТТР убедитесь, что пиковые значения тока вашей нагрузки не превышают номинальный ток реле.

Допустимые рабочие значения тока в таблице выше учитывают общие случаи возможных скачков тока.
Выбирая ТТР, используйте конкретные параметры вашей задачи.
