Однофазное твердотельное реле ESS1-DA

Низкий уровень электромагнитных помех

Компактный размер

Продолжительный ресурс эксплуатации

Отсутствие искр и шума контактов при коммутации

Высокая скорость срабатывания

Документация и ПО

Наименование	Тип документа	Размер	Тип файла
ПС: ESS1 - стандартное однофазное ТТР ELHART	Паспорт	280 KB	pdf
Твердотельные реле ELHART	Каталог	2 MB	pdf
Библиотека EPLAN для приборов и датчиков ELHART (v2.9)	Библиотека E-PLAN	13 MB	zip
3D модели. ТТР ELHART (PDF)	CAD библиотека	48 MB	zip
3D модели. ТТР ELHART (STEP)	CAD библиотека	52 MB	zip
3D модели. ТТР ELHART (КОМПАС)	CAD библиотека	198 MB	zip
Сертификат соответствия ТР ТС 004, ТР ТС 020 - Реле твердотельные ESS, ESH	Сертификат соответствия	579 KB	pdf
Информационное письмо - ТТР	Письмо	218 KB	pdf

Наименование	Наличие	Цена с НДС
ESS1-DA-010 Однофазное твердотельное реле (управление 3-32 VDC, выход ток до 10А, напряжение 40-440 VAC)	В наличии	884	Купить
ESS1-DA-025 Однофазное твердотельное реле (управление 3-32 VDC, выход ток до 25А, напряжение 40-440 VAC)	В наличии	1 091	Купить
ESS1-DA-040 Однофазное твердотельное реле (управление 3-32 VDC, выход ток до 40А, напряжение 40-440 VAC)	В наличии	1 426	Купить
ESS1-DA-060 Однофазное твердотельное реле (управление 3-32 VDC, выход ток до 60А, напряжение 40-440 VAC)	В наличии	2 152	Купить
ESS1-DA-080 Однофазное твердотельное реле (управление 3-32 VDC, выход ток до 80А, напряжение 40-440 VAC)	В наличии	2 240	Купить

Описание однофазных реле ELHART модели ESS1-DA

Тип однофазного твердотельного реле DC-AC наиболее часто используется в промышленном применении.

ТТР ESS1-DA коммутирует переменный ток с напряжением ~40…440 В и управляет нагрузкой сигналом постоянного тока =3…32 В. Результатом того, что момент коммутации происходит при переходе кривой напряжения через точку нуля, являются низкие электромагнитные помехи.

Твердотельное реле типа AC-AC, в линейке ELHART представлено моделью ESS1-AA с управлением переменным током.

Перед выбором и использованием реле, пожалуйста, внимательно читайте правила подключения и эксплуатации в паспорте и на сайте, в том числе рекомендации по подбору ТТР в зависимости от типа нагрузки.

Особенности работы однофазных твердотельных реле ELHART модели ESS1-DA

Типы нагрузки однофазного твердотельного реле ESS1-DA

Монтаж твердотельного реле

Монтаж однофазного твердотельного реле на радиатор — Быстрый монтаж ТТР на радиатор
Внимание! Ребра радиатора должны располагаться параллельно потоку воздуха

Подключение однофазного твердотельного реле — Удобное и простое подключение ТТР к цепи

Технические характеристики однофазных твердотельных реле ELHART модели ESS1-DA

Параметр	Значение
Количество коммутируемых фаз	1
Управляющий сигнал	=3…32 В

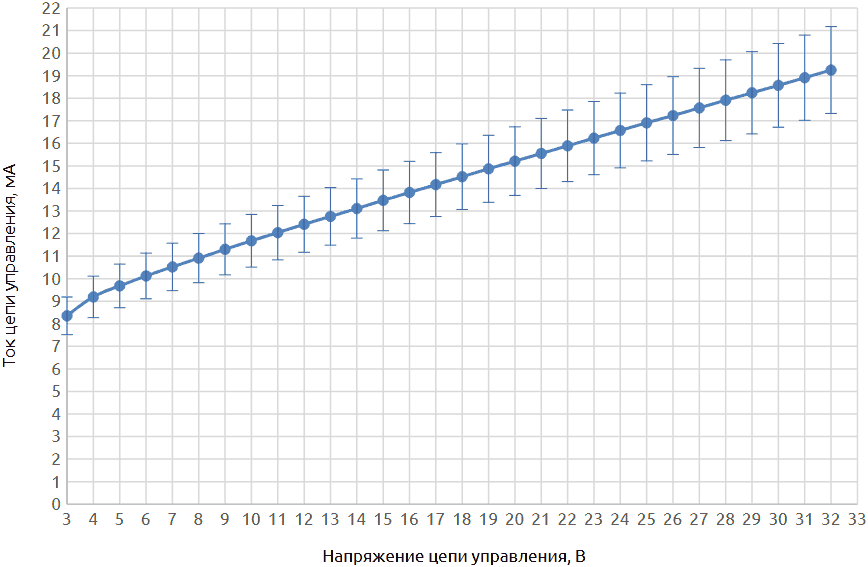

Ток цепи управления	6…35 мА
Коммутируемое напряжение	~40…440 В
Коммутируемые токи	10, 25, 40, 60, 80 А
Напряжение включения	=3 В
Напряжение выключения	=1 В
Максимальное пиковое напряжение	~900 В
Падение напряжения в коммутируемой цепи	< ~1,6 В
Время переключения	≤ 10 мс
Ток утечки в коммутируемой цепи	≤ 10 мА
Электрическая прочность изоляции	≥ ~2500 В
Сопротивление изоляции	500 МОм (при напряжении =500 В)
Температура окружающей среды	-30…80 °C
Способ коммутации	при переходе напряжения через ноль
Индикация наличия управляющего сигнала	светодиод
Момент затяжки	1,2 Н·м (винт M4) 2 Н·м (винт M5)
Габаритные размеры, ШхВхГ	45х60х27,5 мм

Характеристики	Модельный ряд ESS1-DA-xxx
Характеристики	010	025	040	060	080
Рассеиваемая мощность ТТР при температуре окружающей среды 25 °C, Вт/А	1,17	1,13	1,12	1,06	0,52
Критическая скорость нарастания тока в открытом состоянии (значение скорости нарастания тока в открытом состоянии тиристора, при котором тиристор остается в рабочем состоянии), А/нс	50	50	50	50	50
Характеристика подходящих плавких предохранителей, А²·с	85	450	840	1800	3200
Максимально допустимая перегрузка по току в течении 10 мс, A	120	300	410	780	1000
Сопротивление входной цепи ТТР, кΩ	>0,5	>0,5	>0,5	>20	>20

Графики зависимости фактического значения коммутируемого тока от температуры корпуса ТТР — Графики зависимости коммутируемого тока от температуры твердотельного реле

Схема подключения однофазных твердотельных реле ELHART модели ESS1-DA

Перед подключением, а также при техническом обслуживании твердотельных реле убедитесь в отсутствии на клеммах напряжения питания.
Подключение контактов цепи управления и коммутируемой цепи производится при помощи клемм с зажимами и винтами. Для твердотельных реле с номинальным значением коммутируемого тока выше 40 А рекомендуется использовать обжимные наконечники. Пайка, сварка и иные способы подключения не допускаются. Перед подключением цепей снимите защитную крышку (если она съемная) или откиньте ее (если она откидная), после – наденьте обратно (закройте).
Наличие тока утечки создает опасность поражения электрическим током, даже когда выходные контакты твердотельного реле находятся в «выключенном состоянии». Вследствие этого при проведении любых работ, при которых возможно случайное прикосновение к клеммам твердотельного реле – отключайте напряжение питания ПОЛНОСТЬЮ.
В случае, если на выходные клеммы твердотельного реле предполагается подключать индуктивную нагрузку с высокими стартовыми токами или иную нагрузку, характеризующуюся периодическими повышениями значения тока коммутируемого сигнала, – номинальное значение тока коммутируемого сигнала твердотельного реле должно быть выше (с запасом) максимально возможного тока сигнала, подключаемого на выходные клеммы. В большинстве случаев рекомендуется выбирать твердотельное реле с номинальным значением тока на 900% выше коммутируемого – для индуктивной нагрузки, и на 40% выше коммутируемого – при резистивной нагрузке (для обеспечения запаса по току при колебаниях напряжения в коммутируемой цепи и при изменении сопротивления управляемой нагрузки).
Для дополнительной защиты твердотельного реле в случае частого превышения номинального значения напряжения коммутируемого сигнала необходимо подключение варистора параллельно каждой фазе коммутируемой цепи.
Номинальное значение максимального тока коммутируемой цепи является действительным при температуре твердотельного реле не более 40 °C. В случае превышения этой температуры действительное значение максимального тока снижается, поэтому следует тщательно контролировать температуру самого ТТР и окружающей среды.
При коммутации сигнала с силой тока более 10 А необходимо использовать соответствующий радиатор для отвода избыточного тепла от твердотельного реле. При установке ТТР на радиатор – используйте специальную теплопроводную пасту.
Для улучшения охлаждающей функции радиатора возможно дополнительно использовать соответствующие охлаждающие вентиляторы, устанавливаемые на радиатор. Кроме того необходимо следить за температурой окружающей среды и не допускать ее выхода за заданные пределы.

Габаритные размеры однофазных твердотельных реле ELHART модели ESS1-DA

Вопросы и ответы (FAQ)

1. Как посчитать ток в трехфазной сети, если известна только мощность нагрузки?

Формула расчета тока в трехфазной сети:

Iл = \frac{P}{1,73 \cdot Uл \cdot \cos φ}

где:
   Iл — линейный ток в Амперах;
   Р — мощность в Ваттах;
   1,73 — квадратный корень из 3;
   Uл — линейное напряжение (напряжение между фазами);
   cos φ — коэффициент мощности, определяется как отношение активной мощности к полной и обычно указывается в документации на прибор. Для активной нагрузки (ТЭНы, лампы накаливания и т.д.) cos φ близок к 1.

где:
   Uac, Uab, Ubc — линейные напряжения;
   Uan, Ubn, Ucn — фазные напряжения;
   Ia, Ib, Ic — линейные токи;
   Iф — фазные токи.

2. Как посчитать тепловою мощность, выделяемую твердотельным реле при работе?

Формула расчета выглядит следующим образом:

Pт = Uп \cdot I

где:
   Pт — выделяемая тепловая мощность, Вт;
   Uп — падение напряжения на ТТР, В;
   I — ток, протекающий через ТТР, А.

Пример расчета: реле ESS1-DA-40 коммутирует нагрузку которая потребляет 20 А, падение напряжения Uп для реле данной серии составляет не более 1,6 В (паспортный параметр). Выделяемая тепловая мощность составит:

Pт = 1,6 \cdot 20 (В \cdot А) = 32 Вт

3. Что такое ток утечки ТТР и почему он возникает?

Ток утечки — это ток, который протекает в цепи нагрузки даже если на ТТР не подано управляющее напряжение. Возникает из-за наличия внутри ТТР RC-цепочки, подключенной параллельно выходным клеммам реле. Эта цепь состоит из последовательно подключенных резистора и конденсатора и служит для защиты ТТР от импульсных перенапряжений.

4. Можно ли соединять твердотельные реле параллельно?

Выходы твердотельных реле соединять параллельно можно только с целью резервирования — при выходе одного ТТР из строя включается второе. Но параллельное соединение с целью увеличения общего тока нагрузки не допускается! Это показано на рисунках ниже.

5. Можно ли использовать реле серии реле DA для коммутации постоянного тока?

Нет, нельзя.

Серия DA предназначена только для коммутации переменного тока. При работе на постоянном токе нагрузка останется включенной даже после снятия управляющего сигнала. Это происходит потому что в качестве силовых ключей для ТТР, рассчитанных на управление нагрузкой переменного тока используются симисторы, которые закрываются в момент перехода напряжения через ноль, а у постоянного тока такого перехода никогда не возникнет.

Для управления нагрузкой постоянного тока необходимо использовать реле серии DD.

Информация для заказа однофазных твердотельных реле ELHART модели ESS1-DA

ESS1-DA-
Максимальный ток коммутируемого напряжения
10 А	010
25 А	025
40 А	040
60 А	060
80 А	080

Пример: ESS1-DA-060

Номинальный ток ТТР*, А	Допустимое рабочее значение тока резистивной нагрузки, А	Допустимое рабочее значение тока индуктивной нагрузки, А
010	≤ 7	≤ 1
025	≤ 17,5	≤ 2,5
040	≤ 28,5	≤ 4
060	≤ 42,5	≤ 6
080	≤ 57	≤ 8
