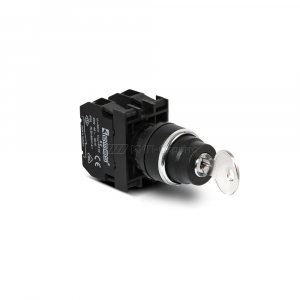

Переключатели с ключом EMAS серии B Ø22
Документация и ПО
| Наименование | Тип документа | Размер | Тип файла |
|---|---|---|---|
| Электротехника | Каталог | 18 MB | |
| Библиотека EPLAN для EMAS | Библиотека E-PLAN | 1 MB | zip |
| 3D модель (Серия B) | CAD библиотека | 597 KB | zip |
| Выключатели электромеханические | Сертификат соответствия | 573 KB |
| Наименование | Наличие | Цена с НДС | |
|---|---|---|---|
| В наличии | 1 679 | Купить | |
| В наличии | 1 679 | Купить | |
| В наличии | 1 388 | Купить | |
| В пути | 1 679 | Купить | |
| В наличии | 1 388 | Купить |
Переключатели это электромеханические устройства предназначенные для коммутации электрических цепей. Предоставляет удобный доступ для цепей управления, наличие ключа позволяет ограничить доступ к управлению не оперативным персоналом. Легко устанавливается в отверстие диаметром 22 мм подключаясь к цепям управления через винтовые зажимы.
Особенности управляемых ключом переключателей EMAS серии B
- Максимальная функциональность и легкий монтаж
- Сборка осуществляется по принципу Lego
- Возможность присоединения блок-контакта подсветки
- Пластмассовые части изготовленны из поликарбоната
- Удобное и безопасное подключение кабеля
- Применение универсальных держателей и стандартных табличек с надписями
- Возможно любое положение при установке
Технические характеристики управляемых ключом переключателей EMAS серии B
| Параметр | Значение |
|---|---|
| Механический ресурс | 500 000 операций |
| Электрический ресурс | 100 000 операций |
| Рабочие температуры | мин./макс. -5…+40 °C |
| Класс защиты | IP 50 |
| Предельная повторяемость операций | без нагрузки: 3000 операций в час полная нагрузка: 1200 операций в час |
| Номинальное напряжение | ∼250 В |
| Номинальный ток | 4 А |
| Коммутируемая мощность | 1000 ВА |
| Сопротивление изоляции | 10 MОм (мин. =500 В) |
| Сечение провода | 1,5…2,5 мм² |
Габаритные размеры управляемых ключом переключателей EMAS серии B
Монтаж, установка и сбор составных частей управляемых ключом переключателей EMAS серии B
Информация для заказа управляемых ключом переключателей EMAS серии B
| Артикул | Конт. блок | Положения | Позиции |
|---|---|---|---|
| В100АC20 | 1НО | О-| | 2 поз. (с фиксацией) |
| В100АА20 | 1НО | О-| | 2 поз. (с фиксацией) |
| В102АС20 | 1НО+ 1НЗ | О-| | 2 поз. (с фиксацией) |
| В102АC30 | 1НО+ 1НЗ | ||-О-| | 3 поз. (с фиксацией) |
| В102АА30 | 1НО+ 1НЗ | ||-О-| | 3 поз. (с фиксацией) |
