SCM: Разъемы (аксессуары для бесконтактных датчиков ONDO)
Документация и ПО
| Наименование | Тип документа | Размер | Тип файла |
|---|---|---|---|
| Информационное письмо - Разъем SCM, SCF | Письмо | 216 KB |
Описание разъемов для бесконтактных датчиков ONDO
Разъемы предназначены для обеспечения надежного и герметичного подключения проводов к датчикам ONDO серий:
- LR: Индуктивные датчики с цилиндрическим корпусом - LR-08, LR-12, LR-18, LR-30
- PR-18: Оптические датчики с цилиндрическим корпусом
- PS-20: Оптические датчики с прямоугольным корпусом
Через разъемы производится подача питания и снятие выходных сигналов напряжением до =30 В.
Разъемы имеют круглое сечение либо с пазами. Количество пазов или штырьков зависит от модификации. Разъемы имеют накидную гайку с внутренней резьбой.
Технические характеристики разъемов для датчиков ONDO
| Параметр | Значение |
|---|---|
| Максимальное напряжение | не более =50 В |
| Материал корпуса | ПВХ |
| Сопротивление изоляции | 100 МОм |
| Рабочая температура | -40…+85 °С |
| Защита от внешних воздействий | IP67 |

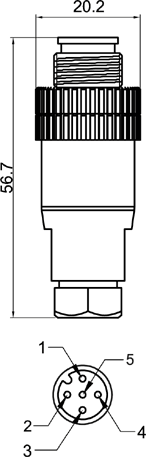

Габаритные размеры разъемов для бесконтактных датчиков ONDO
М8х1, прямой, 4 контакта
М12х1, прямой, 5 контактов
М12х1, угловой, 5 контактов
Информация для заказа разъемов ONDO
| SCM | - | ||||
|---|---|---|---|---|---|
| Серия | |||||
| Разъемы | SCM | ||||
| Размер резьбы | |||||
| Резьба М8×1 | 08 | ||||
| Резьба М12×1 | 12 | ||||
| Кол-во контактов | |||||
| 3 контакта | 3 | ||||
| 4 контакта | 4 | ||||
| 5 контактов | 5 | ||||
| Подвод кабеля | |||||
| Прямой подвод | S | ||||
| Угловой подвод | A | ||||
Пример: SCM12-5S.
