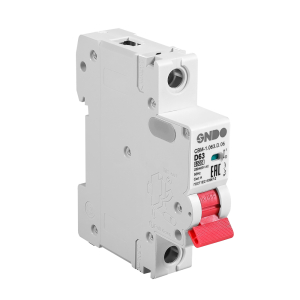

1-полюсные автоматические модульные выключатели ONDO серии CBM 6 кА

Логотип серии CBM
Кол-во полюсов Кол-во полюсов: 1
Номинальный ток Номинальный ток до 125 А
Отключающая способность Отключающая способность 6 кА
Монтаж Монтаж на DIN-рейку
Индикация Индикация ВКЛ / ВЫКЛ состояния
Наименование Наличие Цена с НДС
CBM-1.004.B.06 Авт. выключатель модульный, 1-полюсный, 4А, хар. В, 6кА, ~230/400В, монтаж на DIN-рейку
 В наличии 378 Купить
CBM-1.006.B.06 Авт. выключатель модульный, 1-полюсный, 6А, хар. В, 6кА, ~230/400В, монтаж на DIN-рейку
 В наличии 350 Купить
CBM-1.010.В.06 Авт. выключатель модульный, 1-полюсный, 10А, хар. В, 6кА, ~230/400В, монтаж на DIN-рейку
 В наличии 350 Купить
CBM-1.016.B.06 Авт. выключатель модульный, 1-полюсный, 16А, хар. В, 6кА, ~230/400В, монтаж на DIN-рейку
 В наличии 350 Купить
CBM-1.020.B.06 Авт. выключатель модульный, 1-полюсный, 20А, хар. В, 6кА, ~230/400В, монтаж на DIN-рейку
 В наличии 350 Купить
CBM-1.025.B.06 Авт. выключатель модульный, 1-полюсный, 25А, хар. В, 6кА, ~230/400В, монтаж на DIN-рейку
 В наличии 350 Купить
CBM-1.032.B.06 Авт. выключатель модульный, 1-полюсный, 32А, хар. В, 6кА, ~230/400В, монтаж на DIN-рейку
 В наличии 378 Купить
CBM-1.040.B.06  Авт. выключатель модульный, 1-полюсный, 40А, хар. B, 6кА, ~230/400В, монтаж на DIN-рейку
 В пути 484 Купить
CBM-1.001.C.06 Авт. выключатель модульный, 1-полюсный, 1А, хар. C, 6кА, ~230/400В, монтаж на DIN-рейку
 В пути 476 Купить
CBM-1.002.C.06 Авт. выключатель модульный, 1-полюсный, 2А, хар. C, 6кА, ~230/400В, монтаж на DIN-рейку
 В пути 476 Купить
CBM-1.003.C.06 Авт. выключатель модульный, 1-полюсный, 3А, хар. C, 6кА, ~230/400В, монтаж на DIN-рейку
 В пути 476 Купить
CBM-1.004.C.06 Авт. выключатель модульный, 1-полюсный, 4А, хар. C, 6кА, ~230/400В, монтаж на DIN-рейку
 В пути 476 Купить
CBM-1.006.C.06 Авт. выключатель модульный, 1-полюсный, 6А, хар. С, 6кА, ~230/400В, монтаж на DIN-рейку
 В пути 350 Купить
CBM-1.010.C.06 Авт. выключатель модульный, 1-полюсный, 10А, хар. С, 6кА, ~230/400В, монтаж на DIN-рейку
 В наличии 350 Купить
CBM-1.016.C.06 Авт. выключатель модульный, 1-полюсный, 16А, хар. С, 6кА, ~230/400В, монтаж на DIN-рейку
 В наличии 350 Купить
CBM-1.020.C.06 Авт. выключатель модульный, 1-полюсный, 20А, хар. С, 6кА, ~230/400В, монтаж на DIN-рейку
 В наличии 350 Купить
CBM-1.025.C.06 Авт. выключатель модульный, 1-полюсный, 25А, хар. С, 6кА, ~230/400В, монтаж на DIN-рейку
 В наличии 350 Купить
CBM-1.032.C.06 Авт. выключатель модульный, 1-полюсный, 32А, хар. С, 6кА, ~230/400В, монтаж на DIN-рейку
 В наличии 378 Купить
CBM-1.040.C.06 Авт. выключатель модульный, 1-полюсный, 40А, хар. С, 6кА, ~230/400В, монтаж на DIN-рейку
 В наличии 378 Купить
CBM-1.050.C.06 Авт. выключатель модульный, 1-полюсный, 50А, хар. С, 6кА, ~230/400В, монтаж на DIN-рейку
 В наличии 378 Купить
CBM-1.063.C.06 Авт. выключатель модульный, 1-полюсный, 63А, хар. С, 6кА, ~230/400В, монтаж на DIN-рейку
 В наличии 378 Купить
CBM-1.080.C.06 Авт. выключатель модульный, 1-полюсный, 80А, хар. С, 6кА, ~230/400В, монтаж на DIN-рейку
 В наличии 413 Купить
CBM-1.001.D.06  Авт. выключатель модульный, 1-полюсный, 1А, хар. D, 6кА, ~230/400В, монтаж на DIN-рейку
 В пути 416 Купить
CBM-1.002.D.06 Авт. выключатель модульный, 1-полюсный, 2А, хар. D, 6кА, ~230/400В, монтаж на DIN-рейку
 В пути 416 Купить
CBM-1.003.D.06 Авт. выключатель модульный, 1-полюсный, 3А, хар. D, 6кА, ~230/400В, монтаж на DIN-рейку
 В пути 416 Купить
CBM-1.004.D.06 Авт. выключатель модульный, 1-полюсный, 4А, хар. D, 6кА, ~230/400В, монтаж на DIN-рейку
 В пути 416 Купить
CBM-1.006.D.06 Авт. выключатель модульный, 1-полюсный, 6А, хар. D, 6кА, ~230/400В, монтаж на DIN-рейку
 В пути 384 Купить
CBM-1.010.D.06 Авт. выключатель модульный, 1-полюсный, 10А, хар. D, 6кА, ~230/400В, монтаж на DIN-рейку
 В пути 384 Купить
CBM-1.016.D.06 Авт. выключатель модульный, 1-полюсный, 16А, хар. D, 6кА, ~230/400В, монтаж на DIN-рейку
 В пути 384 Купить
CBM-1.020.D.06 Авт. выключатель модульный, 1-полюсный, 20А, хар. D, 6кА, ~230/400В, монтаж на DIN-рейку
 В пути 384 Купить
CBM-1.025.D.06 Авт. выключатель модульный, 1-полюсный, 25А, хар. D, 6кА, ~230/400В, монтаж на DIN-рейку
 В пути 384 Купить
CBM-1.032.D.06 Авт. выключатель модульный, 1-полюсный, 32А, хар. D, 6кА, ~230/400В, монтаж на DIN-рейку
 В пути 416 Купить
CBM-1.040.D.06 Авт. выключатель модульный, 1-полюсный, 40А, хар. D, 6кА, ~230/400В, монтаж на DIN-рейку
 В пути 416 Купить
CBM-1.050.D.06 Авт. выключатель модульный, 1-полюсный, 50А, хар. D, 6кА, ~230/400В, монтаж на DIN-рейку
 В пути 416 Купить
CBM-1.063.D.06 Авт. выключатель модульный, 1-полюсный, 63А, хар. D, 6кА, ~230/400В, монтаж на DIN-рейку
 В пути 416 Купить

Описание 1-полюсных автоматических модульных выключателей ONDO серии CBM 6 кА

Автоматический выключатель модульный (АВ) — это устройство, которое используется для защиты электрических цепей от перегрузок и коротких замыканий. Предназначен для работы в электрических цепях переменного тока с напряжением до 400 В частотой 50 Гц, рассчитан на номинальный ток от 1 А до 125 А.

Оснащается тепловым и электромагнитным расцепителем. Такая двойная защита позволяет гарантировано защитить электрическую цепь при возникновении аварийной ситуации.

Устанавливается в разрыв электрической цепи. Когда ток нагрузки превышает номинальное значение тока автоматического выключателя, происходит срабатывание автомата и отключается поврежденный участок цепи. Благодаря этому предотвращается повреждение линии питания, оборудования и уменьшается риск возникновения пожара.

Особенности 1-полюсных автоматических модульных выключателей ONDO серии CBM 6 кА

  • Диапазон номинальных токов от 1 А до 125 А.
  • Отключающая способность токов короткого замыкания величиной до 6 кА.
  • Окно индикации реального состояния контактов ВКЛ/ВЫКЛ.
  • Монолитная лицевая панель.
  • Профилированный корпус на боковой поверхности автомата способствует лучшему охлаждению обеспечивая стабильность работы.
  • Возможность установки аксессуаров на АВ с током до 80 А:
    • дополнительные контакты,
    • расцепитель минимального и максимального напряжения,
    • независимый расцепитель для дистанционного управления.
  • Фиксация автомата на  DIN-рейке осуществляется с помощью двухпозиционного фиксатора.
  • Клеммы, исключающие заведение кабеля в заклеммное пространство.
  • Матовый корпус из ПВХ пластика пониженной горючести.
  • Антипрогарные пластины установлены с внутренней стороны выключателя.
  • Блокировка включения — рычаг управления имеет специальный технологический паз для предотвращения включения, с возможностью пломбировки.
  • Удобная маркировка — все характеристики АВ вынесены на переднюю панель.

Внимание! Модульные АВ не предназначены для частых включений и отключений, для этого нужно использовать, к примеру: реле или контакторы.
НЕ ПРЕДНАЗНАЧЕНЫ ДЛЯ применения в электрических цепях ПОСТОЯННОГО ТОКА.



Маркировка технической информации на лицевой панели

Передняя панель CBM
Внешний вид передней панели АВ серии CBM
  1. Номинальный ток — максимальный ток в амперах, который способен пропускать автомат бесконечно долго не отключая защищаемую цепь. Автоматы с отключающей способностью 6 кА имеют диапазон токов от 1 до 125 А.
  2. Время токовая характеристика (ВТХ) — это зависимость времени отключения защищаемой цепи от силы протекающего через нее тока. Тип характеристики обозначается латинской буквой B, C, D.

    Тип
    характеристики
    Диапазон срабатывания
    электромагнитного расцепителя
    В от 3 до 5 In
    C от 5 до 10  In
    D от 10 до 20 In

    ВТХ изображается в виде графика, где по оси X откладывается кратность тока электрической цепи (I/In), т.е. во сколько раз протекающий через автомат ток превышает номинальный для данного автоматического выключателя, а по оси Y время срабатывания расцепителя.

    Характеристика B
    Характеристика B
    Характеристика C
    Характеристика C
    Характеристика D
    Характеристика D

    Из графиков следует, что чем больше проходящий через автомат ток, тем меньше будет время отключения. График ВТХ для каждой характеристики представлен двумя кривыми:

    • Нижняя кривая — это характеристика автомата в, так называемом, «горячем» состоянии, т.е. автомата находящегося в работе.
    • Верхняя кривая — характеристика автомата в «холодном» состоянии, т.е. без предварительного пропускания тока через автомат.

    Типы защиты
    Типы защиты на графике ВТХ

    Также график ВТХ АВ можно интерпретировать по типам защиты:

    • Зеленая область — зона работы теплового расцепителя.
    • Фиолетовая область — зона работы электромагнитного расцепителя.

    • Условный ток не расцепления 1,13 In — значение тока, который способен проводить АВ из холодного состояния, не срабатывая в течение 1 часа (при In≤63 А) или 2 часов (при In>63 А).
    • Условный ток расцепления 1,45 In — значение тока, при котором АВ сработает из горячего состояния, за время менее 1 часа (при In≤63 А) или менее 2 часов (при In>63 А).

    Пример работы защиты при перегрузке
    Характеристика C

    Пример срабатывание защиты АВ при перегрузке

    При протекании тока в цепи в 4 раза превышающего номинальный ток выключателя с характеристикой «С» время задержки перед отключением составит от 4 до 35 секунд.


    Пример работы АВ с разными видами ВТХ

    Автоматические выключатели с одинаковым номиналом тока, но с разными видами ВТХ, при одном и том же значении кратности тока I/In будут иметь разное время срабатывания.

    Пример работы АВ (тип B)
    Характеристика B
    Пример работы АВ (тип C)
    Характеристика C
    Пример работы (тип D)
    Характеристика D

    Например, если в цепи которую защищает автомат, будет протекать ток, превышающий номинальное значение в 4 раза, то:

    • АВ с характеристикой B — отключится менее чем за 0,1 секунду.
    • АВ с характеристикой С — отключится в течение 4-35 секунд.
    • АВ с характеристикой D — отключится в течение 3,5-50 секунд.

    Путем правильного подбора АВ с нужной ВТХ можно добиться избирательности срабатывания защиты, т. е. чтобы не допустить незапланированного отключения и в аварийной ситуации отключалась лишь та линия питания или часть схемы, в которой возникла неисправность.

    Резкое увеличение тока может быть вызвано разными факторами, к примеру:

    • Одновременным включением большого числа потребителей.
    • Включением одного мощного потребителя с индуктивной нагрузкой и соответственно большими пусковыми токами.
    • Возникновением аварии в следствии КЗ.
    Рекомендации по использованию АВ с разными ВТХ
    Тип ВТХ Области применения
    Характеристика В Применяется для защиты цепей с малыми пусковыми токами (3-5 In), преимущественно для резистивной нагрузки: нагревательные элементы, освещение, электронное оборудование, преобразователи частоты
    Характеристика C Рекомендуется для защиты цепей с умеренными пусковыми токами (5-10 In): розеточные группы, холодильники, кондиционеры, в распределительных щитах в качестве вводного устройства
    Характеристика D Рекомендуется для защиты цепей с преимущественно индуктивной нагрузкой, обладающей большими пусковыми токами (10-20 In): двигатели, насосы, вентиляторы, компрессоры, станки, трансформаторы
  3. Электрическая схема

    Условные обозначения электрической схемы CBM:

    1. Автоматическое отключение
    2. Разъединение
    3. Тепловое расцепление
    4. Электромагнитное расцепление
    Электрическая схема CBM
    Электрическая схема CBM
  4. EAC — знак соответствия требованиям технических регламентов Евразийского экономического союза, ЕАЭС.
  5. Категория применения А — автоматическим выключателем не предусмотрена выдержка времени по отключению.
  6. Предельная коммутационная способность — это максимально возможный ток, при возникновении которого АВ сможет отключить защищаемую цепь и остаться работоспособным.

    У модульных автоматов 3 значения отключающей способности: 4500 А, 6000 А и 10000 А.
    Соответственно, чем больше значение предельной коммутационной способности, тем выше показатель надежности АВ.

  7. Номинальное напряжение — это напряжение, которое АВ выдерживает при нормальных условия эксплуатации. Автоматические выключатели можно устанавливать как в однофазной так и в трехфазной цепи переменного тока.
  8. Указатель разомкнутого и замкнутого положения: 0 — ВЫКЛ, | — ВКЛ.
  9. Артикул автоматического выключателя.

Основные технические характеристики 1-полюсных модульных выключателей ONDO серии CBM 6 кА

Общие технические характеристики CBM
Параметр Значение
Количество полюсов 1 1
Номинальный рабочий ток In 1…80 A 100, 125 A
Тип характеристики отключения B, C, D C, D
Номинальная наибольшая отключающая способность Icu 6 кА
Номинальное напряжение переменного тока Ue ~230/400 В, 50 Гц
Электрическая износостойкость, циклов 8000 1500
Механическая износостойкость, циклов 20000 10000
Номинальное напряжении изоляции Ui ~500 В
Импульсное выдерживаемое напряжение Uimp ~4000 В
Класс токоограничения 1
Степень загрязнения 2 3
Срок службы 10 лет
Степень защиты корпуса IP20
Режим эксплуатации продолжительный
Эталонная температура настройки теплового расцепителя +30 °C
Температура воздуха при эксплуатации -10…+50 °C
Температура хранения -25…+70 °C
Относительная влажность воздуха 50% (+40 °C), 90% (+20 °C)
Способ монтажа на DIN-рейку 35×7,5 мм
Подключаемый кабель 1…25 мм² 1…50 мм²
Момент затяжки 2,5 Н·м 3,5 Н·м
ВТХ при температуре окружающей среды +30 °С
Тип ВТХ Испытательный
ток, А
Начальное
состояние
Пределы времени
расцепления или
нерасцепления
Требуемые
результаты
В, C, D 1,13 In холодное t ≥ 1 ч без расцепления
В, C, D 1,45 In немедленно
после испытания
t < 1 ч без расцепления
В, C, D 2,55 In холодное 1 c < t ≤ 60 c (при In ≤ 32 A)
1c < t ≤ 120 c (при In > 32 A)
расцепление
В 3 In холодное t ≥ 0,1 c без расцепления
C 5 In
D 10 In
В 5 In холодное t < 0,1 c расцепление
C 10 In
D 20 In
Зависимость номинального тока АВ от температуры окружающей среды
Температура
окружающей
среды, °С
Номинальный ток In
1 А 2 А 4 А 6 А 10 А 16 А 20 А 25 А 32 А 40 А 50 А 63 А 80 А 100 А 125 А
-30 1,26 2,49 5,18 7,59 13,63 20,44 25,3 31,74 40,48 50,89 64 82,09 100,08 130,30 162,88
-25 1,24 2,45 5,09 7,47 13,36 20,1 24,9 31,24 39,84 50,07 62,95 80,67 99,20 128,05 160,06
-20 1,22 2,42 5 7,35 13,09 19,77 24,49 30,72 39,19 49,24 61,89 79,22 97,60 125,75 157,18
-15 1,2 2,38 4,91 7,22 12,82 19,42 24,08 30,2 38,53 48,4 60,8 77,75 96,00 123,41 154,27
-10 1,18 2,34 4,82 7,1 12,54 19,07 23,66 29,67 37,86 47,54 59,7 76,26 94,40 121,05 151,31
-5 1,16 2,3 4,72 6,97 12,25 18,72 23,24 29,12 37,18 46,66 58,57 74,73 92,80 118,62 148,27
0 1,14 2,26 4,63 6,84 11,95 18,35 22,8 28,57 36,49 45,77 57,43 73,17 90,85 116,14 145,18
5 1,11 2,22 4,53 6,71 11,65 17,98 22,36 28,01 35,78 44,86 56,26 71,57 88,80 113,60 142,00
10 1,09 2,18 4,43 6,57 11,34 17,6 21,91 27,43 35,05 43,93 55,06 69,94 87,08 111,02 138,77
15 1,07 2,13 4,32 6,43 11,02 17,22 21,45 26,85 34,32 42,98 53,84 68,27 85,24 108,37 135,46
20 1,05 2,08 4,22 6,29 10,69 16,82 20,98 26,24 33,56 42,01 52,59 66,56 83,66 105,65 132,06
25 1,02 2,04 4,11 6,15 10,35 16,42 20,49 25,63 32,79 41,02 51,31 64,81 81,50 102,87 128,59
30 1 2 4 6 10 16 20 25 32 40 50 63 80 100 125
35 0,98 1,96 3,89 5,85 9,64 15,57 19,49 24,35 31,19 38,96 48,65 61,14 77,65 97,05 121,31
40 0,95 1,92 3,77 5,69 9,26 15,13 18,97 23,69 30,36 37,88 47,27 59,22 76,24 94,00 117,50
45 0,92 1,88 3,65 5,53 8,86 14,68 18,44 23,01 29,5 36,78 45,84 57,24 73,78 90,86 113,57
50 0,9 1,84 3,52 5,37 8,45 14,22 17,89 22,3 28,62 35,64 44,36 55,19 71,88 87,60 109,50
55 0,87 1,8 3,39 5,2 8,02 13,73 17,32 21,58 27,71 34,46 42,84 53,06 68,96 84,22 105,28
60 0,84 1,74 3,26 5,02 7,56 13,23 16,73 20,82 26,77 33,24 41,26 50,84 66,02 80,70 100,87
65 0,81 1,65 3,12 4,84 7,07 12,72 16,12 20,04 25,8 31,98 39,61 48,52 63,25 77,02 96,27
70 0,78 1,59 2,97 4,65 6,55 12,17 15,49 19,23 24,79 30,66 37,9 46,08 59,22 73,14 91,43

Номинальный ток АВ меняется в зависимости от температуры окружающего воздуха в месте его установки. Эталонная температура настройки теплового расцепителя для модульных автоматов составляет +30 °С.

  • Если АВ установлен в месте с повышенной температурой окружающей среды — более +30 °С (например, котельная или электрический шкаф без вентиляции), то номинальный ток АВ уменьшится. В следствие чего может произойти ложное отключение защищаемого участка электрической цепи.
  • Если АВ установлен в месте с пониженной температурой окружающей среды — менее +30 °С (например, электрический шкаф без обогрева), то номинальный ток АВ увеличится. В следствие чего может не отключится защищаемый участок электрической цепи при возникновении аварийной ситуации.

Габаритные размеры 1-полюсных модульных выключателей ONDO серии CBM 6 кА

Габаритные размеры реле 1 полюсных ONDO CBM до 80 А
Габаритные размеры 1-полюсных модульных
выключателей ONDO серии CBM 6 кА 1…80 А, мм

Габаритные размеры реле 1 полюсных ONDO CBM от 100 А
Габаритные размеры 1-полюсных модульных
выключателей ONDO серии CBM 6 кА 100, 125 А, мм

Схема подключения 1-полюсных модульных выключателей ONDO серии CBM 6 кА

Схема подключения выключателей 1 полюсных CBM
Схема подключения 1-полюсных
модульных выключателей ONDO серии CBM

Рекомендации по монтажу модульных выключателей ONDO серии CBM 6 кА

Монтаж выключателей ONDO серии CBM
Монтаж ONDO CBM на DIN-рейку
Демонтаж выключателей ONDO серии CBM
Демонтаж ONDO CBM с DIN-рейки

Информация для заказа 1-полюсных автоматических модульных выключателей ONDO серии CBM 6 кА

CBM- 1 . . . 06
Кол-во полюсов
1 полюс 1
2 полюса 2
3 полюса 3
4 полюса 4
Номинальный ток
1…125 А * 001…125
Тип характеристики отключения
Характеристика B B
Характеристика C C
Характеристика D D
Отключающая способность
4.5 кA 04
6 кA 06
10 кA 10

* — номинальный ток может принимать значение из ряда: 1, 2, 3, 4, 6, 10, 16, 20, 25, 32, 40, 50, 63, 80, 100, 125.

Пример: CBM-1.025.С.06.

Используя этот веб-сайт, Вы даете согласие на обработку файлов cookie, пользовательских данных в целях корректного функционирования сайта и проведения статических исследований.
