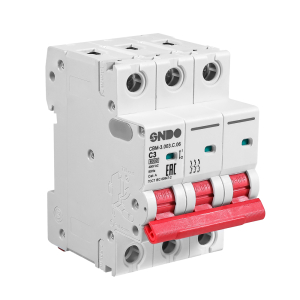

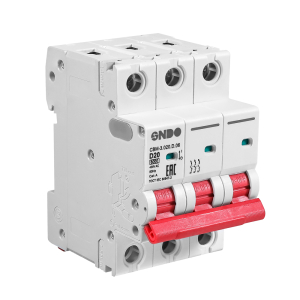

3-полюсные автоматические модульные выключатели ONDO серии CBM 6 кА

Автоматический выключатель модульный (АВ) — это устройство, которое используется для защиты электрических цепей от перегрузок и коротких замыканий. Предназначен для работы в электрических цепях переменного тока с напряжением до 400 В частотой 50 Гц, рассчитан на номинальный ток от 1 А до 125 А.

Оснащается тепловым и электромагнитным расцепителем. Такая двойная защита позволяет гарантировано защитить электрическую цепь при возникновении аварийной ситуации.

Устанавливается в разрыв электрической цепи. Когда ток нагрузки превышает номинальное значение тока автоматического выключателя, происходит срабатывание автомата и отключается поврежденный участок цепи. Благодаря этому предотвращается повреждение линии питания, оборудования и уменьшается риск возникновения пожара.

• Диапазон номинальных токов от 1 А до 125 А.
• Отключающая способность токов короткого замыкания величиной до 6 кА.
• Окно индикации реального состояния контактов ВКЛ/ВЫКЛ.
• Монолитная лицевая панель.
• Профилированный корпус на боковой поверхности автомата способствует лучшему охлаждению обеспечивая стабильность работы.
• Возможность установки аксессуаров на АВ с током до 80 А:
  • дополнительные контакты,
  • расцепитель минимального и максимального напряжения,
  • независимый расцепитель для дистанционного управления.
• Фиксация автомата на  DIN-рейке осуществляется с помощью двухпозиционного фиксатора.
• Клеммы, исключающие заведение кабеля в заклеммное пространство.
• Матовый корпус из ПВХ пластика пониженной горючести.
• Антипрогарные пластины установлены с внутренней стороны выключателя.
• Блокировка включения — рычаг управления имеет специальный технологический паз для предотвращения включения, с возможностью пломбировки.
• Удобная маркировка — все характеристики АВ вынесены на переднюю панель.

Маркировка технической информации на лицевой панели

1. Номинальный ток — максимальный ток в амперах, который способен пропускать автомат бесконечно долго не отключая защищаемую цепь. Автоматы с отключающей способностью 6 кА имеют диапазон токов от 1 до 125 А.
2. Время токовая характеристика (ВТХ) — это зависимость времени отключения защищаемой цепи от силы протекающего через нее тока. Тип характеристики обозначается латинской буквой B, C, D.

   Тип характеристики	Диапазон срабатывания электромагнитного расцепителя
   В	от 3 до 5 In
   C	от 5 до 10  In
   D	от 10 до 20 In

   ВТХ изображается в виде графика, где по оси X откладывается кратность тока электрической цепи (I/In), т.е. во сколько раз протекающий через автомат ток превышает номинальный для данного автоматического выключателя, а по оси Y время срабатывания расцепителя.







   Из графиков следует, что чем больше проходящий через автомат ток, тем меньше будет время отключения. График ВТХ для каждой характеристики представлен двумя кривыми:

   • Нижняя кривая — это характеристика автомата в, так называемом, «горячем» состоянии, т.е. автомата находящегося в работе.
   • Верхняя кривая — характеристика автомата в «холодном» состоянии, т.е. без предварительного пропускания тока через автомат.

   ---



   Также график ВТХ АВ можно интерпретировать по типам защиты:

   • Зеленая область — зона работы теплового расцепителя.
   • Фиолетовая область — зона работы электромагнитного расцепителя.

   ---

   • Условный ток не расцепления 1,13 In — значение тока, который способен проводить АВ из холодного состояния, не срабатывая в течение 1 часа (при I_n≤63 А) или 2 часов (при I_n>63 А).
   • Условный ток расцепления 1,45 In — значение тока, при котором АВ сработает из горячего состояния, за время менее 1 часа (при I_n≤63 А) или менее 2 часов (при I_n>63 А).

   ---



   Пример срабатывание защиты АВ при перегрузке

   При протекании тока в цепи в 4 раза превышающего номинальный ток выключателя с характеристикой «С» время задержки перед отключением составит от 4 до 35 секунд.

   ---

   Пример работы АВ с разными видами ВТХ

   Автоматические выключатели с одинаковым номиналом тока, но с разными видами ВТХ, при одном и том же значении кратности тока I/In будут иметь разное время срабатывания.







   Например, если в цепи которую защищает автомат, будет протекать ток, превышающий номинальное значение в 4 раза, то:

   • АВ с характеристикой B — отключится менее чем за 0,1 секунду.
   • АВ с характеристикой С — отключится в течение 4-35 секунд.
   • АВ с характеристикой D — отключится в течение 3,5-50 секунд.

   ---

   Путем правильного подбора АВ с нужной ВТХ можно добиться избирательности срабатывания защиты, т. е. чтобы не допустить незапланированного отключения и в аварийной ситуации отключалась лишь та линия питания или часть схемы, в которой возникла неисправность.

   Резкое увеличение тока может быть вызвано разными факторами, к примеру:

   • Одновременным включением большого числа потребителей.
   • Включением одного мощного потребителя с индуктивной нагрузкой и соответственно большими пусковыми токами.
   • Возникновением аварии в следствии КЗ.

   Рекомендации по использованию АВ с разными ВТХ

   Тип ВТХ	Области применения
   Характеристика В	Применяется для защиты цепей с малыми пусковыми токами (3-5 In), преимущественно для резистивной нагрузки: нагревательные элементы, освещение, электронное оборудование, преобразователи частоты
   Характеристика C	Рекомендуется для защиты цепей с умеренными пусковыми токами (5-10 In): розеточные группы, холодильники, кондиционеры, в распределительных щитах в качестве вводного устройства
   Характеристика D	Рекомендуется для защиты цепей с преимущественно индуктивной нагрузкой, обладающей большими пусковыми токами (10-20 In): двигатели, насосы, вентиляторы, компрессоры, станки, трансформаторы

3. Электрическая схема

   Условные обозначения электрической схемы CBM:

   1. Автоматическое отключение
   2. Разъединение
   3. Тепловое расцепление
   4. Электромагнитное расцепление



4. EAC — знак соответствия требованиям технических регламентов Евразийского экономического союза, ЕАЭС.
5. Категория применения А — автоматическим выключателем не предусмотрена выдержка времени по отключению.
6. Предельная коммутационная способность — это максимально возможный ток, при возникновении которого АВ сможет отключить защищаемую цепь и остаться работоспособным.

   У модульных автоматов 3 значения отключающей способности: 4500 А, 6000 А и 10000 А.
   Соответственно, чем больше значение предельной коммутационной способности, тем выше показатель надежности АВ.

7. Номинальное напряжение — это напряжение, которое АВ выдерживает при нормальных условия эксплуатации. Автоматические выключатели можно устанавливать как в однофазной так и в трехфазной цепи переменного тока.
8. Указатель разомкнутого и замкнутого положения: 0 — ВЫКЛ, | — ВКЛ.
9. Артикул автоматического выключателя.

Номинальный ток АВ меняется в зависимости от температуры окружающего воздуха в месте его установки. Эталонная температура настройки теплового расцепителя для модульных автоматов составляет +30 °С.

• Если АВ установлен в месте с повышенной температурой окружающей среды — более +30 °С (например, котельная или электрический шкаф без вентиляции), то номинальный ток АВ уменьшится. В следствие чего может произойти ложное отключение защищаемого участка электрической цепи.
• Если АВ установлен в месте с пониженной температурой окружающей среды — менее +30 °С (например, электрический шкаф без обогрева), то номинальный ток АВ увеличится. В следствие чего может не отключится защищаемый участок электрической цепи при возникновении аварийной ситуации.

* — номинальный ток может принимать значение из ряда: 1, 2, 3, 4, 6, 10, 16, 20, 25, 32, 40, 50, 63, 80, 100, 125.

Пример: CBM-3.025.С.06.
