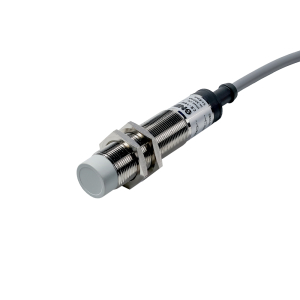

СR-18: Емкостные датчики с цилиндрическим корпусом М18х1
Рабочий диапазон: 12 мм
Частота переключения: 25 Гц
Корпус М18х1
Высокая степень защиты
Легкий пластиковый корпус
Документация и ПО
| Наименование | Тип документа | Размер | Тип файла |
|---|---|---|---|
| Паспорт Датчик емкостный CR | Паспорт | 629 KB | |
| Декларация о соответствии ТР ТС 004, 020 - Датчики приближения CR, LR, LS, MSR | Декларации о соответствии (ТС и ЕАЭС) | 1 MB |
Описание бесконтактных емкостных датчиков ONDO
Бесконтактные емкостные датчики ONDO предназначены для надежного отслеживания объектов без механического контакта с ним. Объектом воздействия может быть элемент, изготовленный из металла или диэлектрика. Датчики могут применяться для контроля положения, подсчета количества, скорости движения, контроля уровня жидких или сыпучих продуктов в емкости.
Серия датчиков CR-18 выполнена в пластиковом цилиндрическом корпусе с резьбой. Рабочий диапазон датчика — 12 мм. С помощью встроенного потенциометра может осуществляться точная настройка диапазона срабатывания.
Благодаря своей универсальности и надежности, датчики ONDO CR-18 подходят для:
- подсчета стеклянных бутылок на линиях розлива,
- контроля целостности полотна конвейера,
- определения деревянных заготовок на торцовочном станке.
Для установки бесконтактных датчиков в цилиндрическом корпусе рекомендуется использовать прямые или угловые монтажные кронштейны Hold*, изготовленные из нержавеющей стали AISI 304.
Принцип действия емкостных датчиков ONDO
Датчик представляет собой цилиндрический корпус, в котором расположены чувствительный элемент и электронная схема.
В качестве чувствительного элемента (ЧЭ) применяются два электрода («развернутый» конденсатор). Совместно с генератором ЧЭ формирует колебательный контур. Во время работы конденсатор (чувствительный элемент) реагирует на изменение диэлектрической проницаемости между электродами.
При внесении объекта в электрическое поле датчика изменяется емкость между электродами (обкладками конденсатора), в результате изменяются параметры колебательного контура (амплитуда, частота тока) в электрической схеме. Датчик отслеживает изменение параметров и определяет наличие или отсутствие объектов в рабочей зоне.
Для сигнализации о приближении объекта используется дискретный сигнал. Подключение осуществляется с помощью кабельного вывода или разъема.
В качестве основной характеристики датчика используется Номинальный рабочий диапазон (Sn) — это расстояние от объекта воздействия до активной поверхности ЧЭ, при котором срабатывает датчик. Номинальный диапазон не учитывает индивидуальную погрешность датчика или внешние факторы (напряжение питания, температура окружающей среды и др.).
При подборе датчика необходимо ориентироваться на Гарантированный рабочий диапазон (Sa) — это расстояние от активной поверхности ЧЭ, в пределах которого обеспечивается постоянное срабатывание датчика во всем диапазоне нормированных условий эксплуатации.
Технические характеристики емкостных датчиков ONDO CR-18
| Параметр | Значение |
|---|---|
| Способ установки датчика | неутапливаемое исполнение |
| Номинальный рабочий диапазон (Sn) | 12 мм |
| Гарантированный рабочий диапазон (Sa) | 0…0,72*Sn |
| Размеры объекта воздействия | стальная пластина со сторонами 3Sn*3Sn*1мм |
| Тип корпуса | цилиндрический с резьбой и контр. гайками |
| Напряжение питания | =10…30 В |
| Потребляемый ток | не более 20 мА |
| Тип выходного сигнала | PNP / NPN (транзисторный) |
| Частота переключения | 25 Гц |
| Максимальная нагрузка дискретного выхода | не более 200 мА |
| Допустимая температура окружающей среды | -25…+70 °С |
| Допустимая влажность воздуха окружающей среды | 35…95 % |
| Встроенная защита | защита от короткого замыкания, защита от перегрузки, защита от обратной полярности |
| Сопротивление изоляции | ≥50 МОм (=500 В) |
| Защита от внешних воздействий | IP68 |
| Способ подключения | кабель 2 метра |
| Сигнализация срабатывания | светодиод на корпусе |
| Материал корпуса | полибутилентерефталат |
Габаритные размеры емкостных датчиков ONDO CR-18
Схемы соединения емкостных датчиков ONDO CR-18
| Цвет провода |
Номер контакта (разъем) |
Назначение контактов |
|---|---|---|
| Коричневый | 1 | +Uпит |
| Белый | 2 | НЗ-контакт |
| Синий | 3 | -Uпит |
| Черный | 4 | НО-контакт |
Информация для заказа емкостных датчиков ONDO CR-18
| CR | - | 18 | N | - | 12 | A | - | D | 2 | ||
|---|---|---|---|---|---|---|---|---|---|---|---|
| Серия | |||||||||||
| Цилиндрический корпус | CR | ||||||||||
| Типоразмер корпуса | |||||||||||
| М18х1 | 18 | ||||||||||
| Способ установки датчика в металл | |||||||||||
| Неутапливаемое исполнение | N | ||||||||||
| Номинальный рабочий диапазон (Sn) | |||||||||||
| Рабочее расстояние 12 мм | 12 | ||||||||||
| Тип выходного сигнала | |||||||||||
| PNP | P | ||||||||||
| NPN | N | ||||||||||
| Логика выходного сигнала | |||||||||||
| НО+НЗ | A | ||||||||||
| Номинальное напряжение питания | |||||||||||
| =24 В | D | ||||||||||
| Способ подключения | |||||||||||
| Кабель (2 метра) | 2 | ||||||||||
Пример: CR-18N-12NA-D2.
