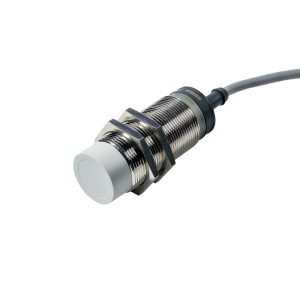

CR-30: Емкостные датчики с цилиндрическим корпусом М30х1,5
![Логотип серии CR](https://kipservis.ru/ondo/img/logo_cr-30.png)
![Рабочий диапазон 12 мм Рабочий диапазон](https://kipservis.ru/img/ico/icn_range.png)
![Частота переключения 25 Гц Частота переключения](https://kipservis.ru/img/ico/icn_pulse.png)
![М18х1 М08х1](https://kipservis.ru/img/ico/icn_diameter.png)
![Степень защиты IP68 Степень защиты](https://kipservis.ru/img/ico/icn_def_ip68.png)
![Пластиковый корпус Пластиковый корпус](https://kipservis.ru/img/ico/icn_weight.png)
Документация и ПО
Наименование | Тип документа | Размер | Тип файла |
---|---|---|---|
Паспорт Датчик емкостный CR | Паспорт | 629 KB | |
Декларация о соответствии ТР ТС 004, 020 - Датчики приближения CR, LR, LS, MSR | Декларации о соответствии (ТС и ЕАЭС) | 1 MB |
Наименование | Наличие | Цена с НДС | |
---|---|---|---|
CR-30N-25NA-D2 Бесконтактный емкостный датчик (М30х1.5, невстраиваемый, NPN, НО+НЗ, 10-30В, 25мм(с регулировкой), 20Гц, IP68), кабель 2м
|
В наличии | 5 511 | Купить |
CR-30N-25PA-D2 Бесконтактный емкостный датчик (М30х1.5, невстраиваемый, PNP, НО+НЗ, 10-30В, 25мм(с регулировкой), 20Гц, IP68), кабель 2м
|
В наличии | 5 511 | Купить |
Описание бесконтактных емкостных датчиков ONDO
Бесконтактные датчики ONDO предназначен для применения в качестве первичного преобразователя в автоматизированных системах управления.
Бесконтактный датчик позволяет определять наличие объекта без механического контакта с ним. Датчики могут применяться для контроля положения объекта, подсчета количества, скорости движения, контроля уровня жидких или сыпучих продуктов в емкости. Объектом воздействия может быть объект изготовленный из металла или диэлектрика.
Принцип действия емкостных датчиков ONDO
Датчик представляет собой цилиндрический корпус, в котором расположены чувствительный элемент и электронная схема.
![Структура бесконтактного емкостного датчика](https://kipservis.ru/ondo/img/capacitive_structure.png)
В качестве чувствительного элемента (ЧЭ) применяются два электрода («развернутый» конденсатор). Совместно с генератором ЧЭ формирует колебательный контур. Во время работы конденсатор (чувствительный элемент) реагирует на изменение диэлектрической проницаемости между электродами.
При внесении объекта в это поле, изменяется емкость между электродами (обкладками конденсатора), в результате изменяются параметры колебательного контура (амплитуда, частота тока) в электрической схеме. Датчик отслеживает изменение параметров и определяет наличие или отсутствие объектов в рабочей зоне.
Для сигнализации о приближении объекта используется дискретный сигнал. Подключение осуществляется с помощью кабельного вывода или разъема.
В качестве основной характеристики датчика используется Номинальный рабочий диапазон (Sn) — это расстояние от объекта воздействия до активной поверхности ЧЭ, при котором срабатывает датчик. Номинальный диапазон не учитывает индивидуальную погрешность датчика или внешние факторы (напряжение питания, температура окружающей среды и др.).
При подборе датчика необходимо ориентироваться на Гарантированный рабочий диапазон (Sa) — это расстояние от активной поверхности ЧЭ, в пределах которого обеспечивается постоянное срабатывание датчика во всем диапазоне нормированных условий эксплуатации.
Технические характеристики емкостных датчиков ONDO CR-30
Параметр | Значение |
---|---|
Способ установки датчика | неутапливаемое исполнение |
Номинальный рабочий диапазон (Sn) | 25 мм |
Гарантированный рабочий диапазон (Sa) | 0…0,72*Sn |
Размеры объекта воздействия | стальная пластина со сторонами 3Sn*3Sn*1мм |
Тип корпуса | цилиндрический с резьбой и контр. гайками |
Напряжение питания | =10…30 В |
Потребляемая мощность | не более 20 мА |
Тип выходного сигнала | PNP / NPN (транзисторный) |
Частота переключения | 20 Гц |
Максимальная нагрузка дискретного выхода | не более 200 мА |
Допустимая температура окружающей среды | -25…+70 °С |
Допустимая влажность воздуха окружающей среды | 35…95 % |
Встроенная защита | защита от короткого замыкания, защита от перегрузки, защита от обратной полярности |
Сопротивление изоляции | ≥50 МОм (=500 В) |
Защита от внешних воздействий | IP68 |
Способ подключения | кабель 2 метра |
Сигнализация срабатывания | светодиод на корпусе |
Материал корпуса | полибутилентерефталат |
Габаритные размеры емкостных датчиков ONDO CR-30
![Габаритные размеры емкостных датчиков ONDO CR-30](https://kipservis.ru/ondo/img/cr30_size.png)
Схемы соединения емкостных датчиков ONDO CR-30
![Схема соединения CR-30 NPN](https://kipservis.ru/ondo/img/sheme_npn.png)
![Схема соединения CR-30 PNP](https://kipservis.ru/ondo/img/sheme_pnp.png)
Цвет провода |
Номер контакта (разъем) |
Назначение контактов |
---|---|---|
Коричневый | 1 | +Uпит |
Белый | 2 | НЗ-контакт |
Синий | 3 | -Uпит |
Черный | 4 | НО-контакт |
Информация для заказа емкостных датчиков ONDO CR-30
CR | - | 30 | N | - | 25 | A | - | D | 2 | ||
---|---|---|---|---|---|---|---|---|---|---|---|
Серия | |||||||||||
Цилиндрический корпус | CR | ||||||||||
Типоразмер корпуса | |||||||||||
М30х1,5 | 30 | ||||||||||
Способ установки датчика в металл | |||||||||||
Неутапливаемое исполнение | N | ||||||||||
Номинальный рабочий диапазон (Sn) | |||||||||||
Рабочее расстояние 25 мм | 25 | ||||||||||
Тип выходного сигнала | |||||||||||
PNP | P | ||||||||||
NPN | N | ||||||||||
Логика выходного сигнала | |||||||||||
НО+НЗ | A | ||||||||||
Номинальное напряжение питания | |||||||||||
=24 В | D | ||||||||||
Способ подключения | |||||||||||
Кабель (2 метра) | 2 |
Пример: CR-30N-25NA-D2.
