MSR: Бесконтактные индуктивные датчики скорости
Рабочий диапазон до 5 или 10 мм
Частота переключения: 0,05…50 Гц
Компактный корпус
Высокая степень защиты
Металлический корпус
Документация и ПО
| Наименование | Тип документа | Размер | Тип файла |
|---|---|---|---|
| Паспорт Датчик скорости индуктивный MSR | Паспорт | 579 KB | |
| Декларация о соответствии ТР ТС 004, 020 - Датчики приближения CR, LR, LS, MSR | Декларации о соответствии (ТС и ЕАЭС) | 1 MB |
Описание бесконтактных индуктивных датчиков скорости ONDO
Бесконтактные датчики скорости MSR контролируют скорость вращения (движения) конвейеров, транспортеров, барабанов и других вращающихся устройств.
Вращающийся (движущийся) объект воздействует на чувствительный элемент датчика непосредственно либо при помощи соединенного с ним металлического объекта. С помощью потенциометра на корпусе датчика устанавливается необходимое значение контролируемой частоты. Сигнализация о достижении заданного значения частоты осуществляется переключением дискретного выхода.
Для установки бесконтактных датчиков в цилиндрическом корпусе рекомендуется использовать прямые или угловые монтажные кронштейны Hold*, изготовленные из нержавеющей стали AISI 304.
Принцип действия датчиков скорости ONDO
Датчик представляет собой цилиндрический корпус, в котором расположены чувствительный элемент и электронная схема.
В качестве чувствительного элемента (ЧЭ) применяется электромагнитный излучатель (катушка индуктивности). Совместно с генератором ЧЭ формирует колебательный контур. Во время работы он генерирует электромагнитное поле.
При внесении отслеживаемого объекта (металлическая пластина) в это поле, на его поверхности возникают вихревые токи. В результате изменяются электрические параметры колебательного контура (амплитуда, частота тока). Датчик отслеживает изменение параметров и определяет наличие объекта в рабочей зоне.
Для сигнализации о приближении объекта используется дискретный сигнал.
В качестве основной характеристики датчика используется Номинальный рабочий диапазон (Sn) — это расстояние от объекта воздействия до активной поверхности ЧЭ, при котором срабатывает датчик. Номинальный диапазон не учитывает индивидуальную погрешность датчика или внешние факторы (напряжение питания, температура окружающей среды и др.).
При подборе датчика необходимо ориентироваться на Гарантированный рабочий диапазон (Sa) — это расстояние от активной поверхности ЧЭ, в пределах которого обеспечивается постоянное срабатывание датчика во всем диапазоне нормированных условий эксплуатации.
Зависимость гарантированного рабочего диапазона (Sa) индуктивных датчиков от внешних факторов
Рабочий диапазон индуктивных датчиков зависит от целого ряда внешних факторов, самые ключевые из которых:
-
Материал объекта воздействия — при работе с объектами из различных металлов и сплавов Sa может уменьшиться.
Зависимость рабочего диапазона Sa от используемого материала Материал объекта
воздействияИзменение рабочего
диапазона SaСталь Ст3 100% Sn Чугун 93…105% Sn Никель 65…75% Sn Нерж.сталь 60…100% Sn Алюминий 30…45% Sn Латунь 35…50% Sn Медь 25…45% Sn -
Размер объекта воздействия — если объект воздействия имеет размеры меньше стандартного, то Sa так же может измениться.
Зависимость номинального рабочего диапазона от размера объекта воздействия Во время работы датчик будет сигнализировать о приближении объекта, когда расстояние до его поверхности не будет превышать значение Sn. В качестве стандартного объекта воздействия, используется квадратная пластина (из стали Ст3), толщиной 1 мм и сторонами не менее 3*Sn мм. В случае применения объектов, отличающихся от стандартного номинальное расстояние срабатывания будет отличаться.
Если фактическая площадь поверхности объекта меньше площади стандартного объекта, то номинальный рабочий диапазон уменьшается.
Технические характеристики датчиков скорости ONDO MSR
| Параметр | Значение |
|---|---|
| Способ установки датчика | утапливаемое исполнение |
| Номинальный рабочий диапазон (Sn) | 0…5 мм, 0…10 мм |
| Гарантированный рабочий диапазон (Sa) | 0…0,8*Sn |
| Стандартный объект воздействия | стальная пластина со сторонами 3Sn*3Sn*1 мм |
| Тип корпуса | цилиндрический с резьбой М30×1,5 |
| Напряжение питания | =10…30 В |
| Потребляемый ток | не более 15 мА |
| Тип выходного сигнала | PNP / NPN (транзисторный) |
| Рабочая частота объекта | 0,05…50 Гц (с регулировкой) |
| Максимальная нагрузка дискретного выхода | не более 200 мА |
| Допустимая температура окружающей среды | -25…+70 °С |
| Допустимая влажность воздуха окружающей среды | 35…95 % |
| Встроенная защита | защита от короткого замыкания, защита от перегрузки, защита от обратной полярности |
| Сопротивление изоляции | ≥50 МОм (=500 В) |
| Защита от внешних воздействий | IP67 |
| Сигнализация срабатывания | светодиод на корпусе |
| Материал корпуса | медно-никелевый сплав |
| Способ подключения | кабель 2метра (ПВХ) |
Габаритные размеры индуктивных датчиков ONDO серии MSR
| Модель | Габаритные размеры, мм | ||||
|---|---|---|---|---|---|
| A | B | D | E | F | |
| LR-18F… | M18×1 | ключ 24 | 53 | 0 | 61,5 |
| LR-30F… | M30×1,5 | ключ 36 | 53 | 0 | 62 |

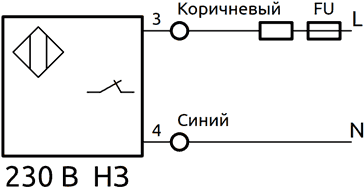

Схемы соединения индуктивных датчиков ONDO MSR
| Цвет провода |
Назначение контактов |
|---|---|
| Коричневый | +Uпит |
| Черный | НЗ-контакт |
| Синий | -Uпит |
Вопросы и ответы (FAQ)
Утапливаемое исполнение — это исполнение датчика позволяющее монтировать его в металл заподлицо с поверхностью. У датчика утапливаемого исполнения чувствительный элемент экранирован металлическим корпусом, благодаря чему диаграмма направленности магнитного поля принимает следующий вид:
Датчик утапливаемого исполнения реагирует в на объекты только с торца чувствительного элемента.
Неутапливаемое исполнение — это исполнение требующее установки датчика в металлическую поверхность таким образом, чтобы чувствительный элемент выступал за пределы металла минимум на 1,5*Sn. Это связанно с тем, что диаграмма направленности электромагнитного поля чувствительного элемента имеет следующий вид:
Датчик неутапливаемого исполнения реагирует на объекты не только с торца, но и с боку.
Да.
Индуктивные датчики ONDO можно соединять как последовательно (логическая схема «И»), так и параллельно (логическая схема «ИЛИ»).
- Суммарный ток потребления каждого датчика и нагрузки не должен превышать максимальный рабочий ток любого из датчиков в цепи.
- Требуется учесть напряжение источника питания и падение напряжения на каждом из датчиков — для датчиков «ONDO» с питанием постоянным током и дискретным выходом PNP/NPN падение напряжение на одном датчике составляет не более 2,5 В.
- Все датчики в схеме должны быть с одной функцией выхода — только НО или только НЗ.
- Все датчики в схеме должны быть одного типа проводимости — только PNP или только NPN.
При использовании двух датчиков с разным типом проводимости допускается подключение по схеме комбинированного логического «И».
- Необходимо учитывать количество подключаемых датчиков, так как каждый датчик имеет некоторый ток утечки в выключенном состоянии. Величина суммарного тока утечки должна быть меньше тока включения нагрузки.
- При параллельном объединении выходов рекомендуется использовать диоды для исключения влияния выходов датчиков друг на друга.
- Все датчики в схеме должны быть с одной функцией выхода — только НО или только НЗ.
- Все датчики в схеме должны быть одного типа проводимости — только PNP или только NPN.
Важно! Параллельное подключение датчиков нельзя использовать с целью увеличения максимально допустимого тока нагрузки — даже при одновременном обнаружении объекта несколькими датчиками выходные ключи никогда не сработают в один момент времени. Это может привести к выходу из строя одного или сразу нескольких датчиков.
- Выход PNP используется с нагрузкой, где общим проводом для датчика и нагрузки является «минус» источника питания.
- Выход NPN используется с нагрузкой где общим проводом для датчика и нагрузки является «плюс» источника питания.
Другими словами выходным сигналом у датчика с PNP- выходом является «плюс» источника питания а у датчика с NPN-выходом — «минус».
Информация для заказа индуктивных датчиков скорости ONDO MSR
| MSR- | - | - | D | 2 | |||
|---|---|---|---|---|---|---|---|
| Типоразмер корпуса Номинальный рабочий диапазон (Sn) |
|||||||
| Размер корпуса 18 мм Рабочее расстояние 0…5 мм |
18F | 05 | |||||
| Размер корпуса 30 мм Рабочее расстояние 0…10 мм |
30F | 10 | |||||
| Тип выходного сигнала | |||||||
| PNP (НЗ) | PC | ||||||
| NPN (НЗ) | NС | ||||||
| Номинальное напряжение питания | |||||||
| =24 В | D | ||||||
| Способ подключения | |||||||
| Кабель (2 метра) | 2 | ||||||
Пример: MSR-30F-10PC-D2.
