MD: Интерфейсные реле с 1-м переключающим контактом на DIN-рейку

Логотип серии MD
Номинальный ток Номинальный ток до 6 А
Переключающие контакты 1 пе­рек­лю­чающий контакт
Индикация срабатывания Индикация срабатывания
Встроенная схема защиты от напряжения обратной полярности Встроенная защита от напряжения обратной полярности
Наименование Наличие Цена с НДС
MD-1.06.D024.001 Реле промежуточное интерфейсное с 1-м переключающим контактом на DIN-рейку, 24V AC/DC, 6А, защитный диод
 В наличии 837 Купить

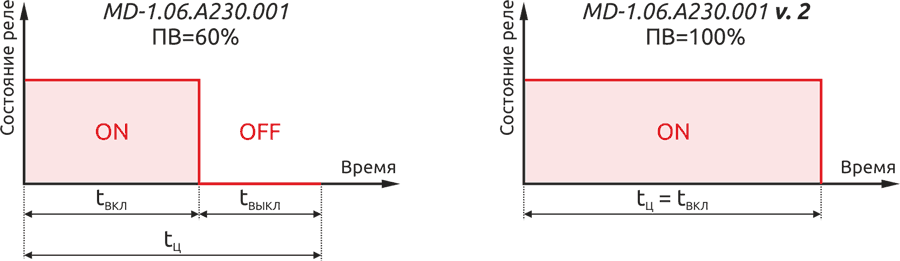

MD-1.06.A230.001 Реле промежуточное интерфейсное с 1-м переключающим контактом на DIN-рейку, 230V AC/DC, 6А, защитный диод
 В наличии 1 273 Купить

Описание интерфейсных реле ONDO серии MD

Электромагнитные реле ONDO серии MD используются для коммутации (переключения) электрических цепей постоянного или переменного тока. Обеспечивают гальваническую развязку, усиление сигналов для управления различными видами нагрузок: контакторы, лампы освещения, нагреватели, клапаны, системы оповещения и др.

Идеальный интерфейс для ПЛК и электронных систем.

Особенности интерфейсных реле ONDO серии MD

  • Количество контактов: 1 переключающий.
  • Ток нагрузки: до 6 А.
  • Напряжения питания катушки реле: ~/=24 B или ~/=230 B.
  • Встроенная защита катушки реле от напряжения обратной полярности.
  • Светодиод для сигнализации срабатывания.
  • Контакты из сплава серебра — AgSnO2, обладающие высокой температурой плавления, а также устойчивостью к повреждениям и сварке контактов при коммутации больших токов резистивных или индуктивных нагрузок.
  • Ширина: 6,2 мм.

Примеры схем подключения промежуточных реле ONDO

Список применений:



Пример 1: Подключение PNP датчика вместо NPN и наоборот

Если у вас вышел из строя датчик PNP, а аналогичного PNP датчика в запасе нет, но есть датчик NPN, вы можете решить проблему, добавив в схему электромагнитное реле.

Ниже приведены две схемы, решающие данную проблему в зависимости от установленного типа датчика:

  1. Для вышедшего из строя PNP датчика:
    • Подключите датчик NPN вместо PNP датчика (на схеме «B3»).
    • Добавьте электромагнитное реле между питанием датчика и выходом управления, чтобы инвертировать его сигнал.
Подключение датчика NPN вместо PNP
Подключение датчика NPN вместо PNP

  1. Для вышедшего из строя NPN датчика:
    • Подключите датчик PNP вместо NPN датчика (на схеме «B3»).
    • Добавьте электромагнитное реле между питанием датчика и выходом управления, чтобы инвертировать его сигнал.
Подключение датчика PNP вместо NPN
Подключение датчика PNP вместо NPN



Пример 2: Включение нагрузки с помощью сигнала от бесконтактного датчика

Для включения мощной нагрузки с помощью сигнала от бесконтактного датчика, рассмотрим пример подключения однофазного двигателя с помощью датчика PNP типа.

Коммутацию нагрузки будем осуществлять с помощью контактора, у которого напряжения питания катушки постоянного тока (=24 В) или (~230 В) переменного тока.

Включение контактора с катушкой управления на постоянный ток (=24 В)
Включение контактора с катушкой управления на постоянный ток (=24 В)

Включение контактора с катушкой управления на переменный ток (~220 В)
Включение контактора с катушкой управления на переменный ток (~220 В)



Пример 3: Схема самоподхвата

Реализация схемы самоподхвата реле с помощью двух кнопок с НО и НЗ контактами.

Схема самоподхвата
Схема самоподхвата

Технические характеристики интерфейсных промежуточных реле ONDO серии MD

Параметр Значение
Общие технические характеристики
Способ монтажа установка на DIN-рейку
Испытательное напряжение изоляции между
катушкой и контактными группами
~6000 В
Индикация срабатывания светодиод
Ручной дублер нет
Встроенная защита есть
Средний срок службы 10 лет
Габариты Д×Ш×В 87,9×6,2×70,4 мм
Вес 30 г
Характеристики контактов
Количество переключающих контактов 1
Номинальное значение коммутируемого тока
(для переменного тока - среднеквадратическое значение)
6 А
Максимальное значение коммутируемого тока
(для переменного тока - среднеквадратическое значение в течении 2,5 мс)
15 А
Максимальное коммутируемое напряжение
на переменном токе (среднеквадратическое значение)
240 В
Максимальное коммутируемое напряжение
на постоянном токе
30 В
Материал контактов AgSnO2
Минимальная нагрузка на переключение 1200 мВт (12 В / 100 мА)
Механический ресурс не менее 10×106 срабатываний
Электрический ресурс не менее 3×104 срабатываний
Время включения не более 7 мс
Время отключения не более 15 мс
Параметры катушек
Номинальное напряжения катушки (Un) ~/=24 В ~/=230 В
Рабочий диапазон Un от 80% до 125%
Частота переменного тока - 50 Гц
Потребляемая мощность до 0,4 Вт до 0,9 Вт
Параметры окружающей среды
Температура воздуха при эксплуатации -40…+70 °C
Температура хранения -40…+85 °C
Степень защиты IP20

Габаритные размеры интерфейсных реле ONDO серии MD

Габаритные размеры реле ONDO MD
Габаритные размеры реле ONDO серии MD, мм

Схемы подключения интерфейсных реле ONDO серии MD

Схема подключения реле MD
Схема подключения реле ONDO серии MD

Информация для заказа интерфейсных реле ONDO серии MD

MD- 1 . 06 . . 001
Исполнение
1 группа 1
Номинальный ток
6 А 06
Напряжение питания
~/=230 В A230
~/=24 В D024
Опции
Светодиодный индикатор,
цепь защиты катушки
001

Пример: MD-1.06.D024.001.
