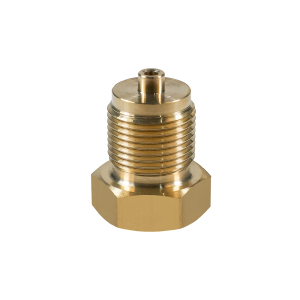

Переходники манометрические из латуни
Документация и ПО
| Наименование | Тип документа | Размер | Тип файла |
|---|---|---|---|
| Переходник манометрический ELxxxBR | Паспорт | 242 KB | |
| 3D модели EL24809BR | CAD библиотека | 2 MB | zip |
| 3D модель EL24744BR | CAD библиотека | 2 MB | zip |
| CMATIC-Фитинги.ОП (О сертификации фитингов) | Письмо | 1 MB | |
| Переходники, муфты приварные, трубки | Письмо | 1 MB |
Особенности переходников из латуни
Манометрические переходники, изготовленные из латуни, предназначены для монтажа манометров в трехходовые краны или бобышки, резьбы которых отличаются друг от друга (например, манометр имеет резьбу М20х1,5, а трехходовой кран резьбу G1/2″).
Габаритные размеры переходников из латуни
| L | L1 | S | G | G1 |
|---|---|---|---|---|
| 30 | 10 | 24 | G 1/4 (M12×1,5) | M20×1,5(G 1/2) |
| 33 | 21 | 24 | G 1/2 (M20×1,5) | M12×1,5(G 1/4) |
| 41 | 21 | 24 | G 1/2 (M20×1,5) | M20×1,5(G 1/2) |
Информация для заказа переходников из латуни
| 00000024 | |
|---|---|
| Тип резьбовых соединений | |
| G1/2 внутренняя резьба М20х1,5 наружняя резьба |
744 |
| G1/4 внутренняя резьба G1/2 наружняя резьба |
802 |
| М12х1,5 внутренняя резьба G1/2 наружняя резьба |
806 |
| М20х1,5 внутренняя резьба G1/2 наружняя резьба |
809 |
Пример: 00000024806
