Цены и документация
Главная Датчики положения СЕНСОР Емкостные бесконтактные датчики ВБЕ-Ц18

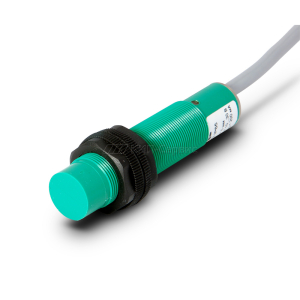

Емкостные бесконтактные выключатели СЕНСОР серии ВБЕ-Ц18

Документация и ПО
5 файлов, 18 MB
Наименование Наличие Цена с НДС
ВБЕ-Ц18-82В-2242-ЛЕ.030 Бесконтактный емкостной датчик (~220В, 5мм, 10Гц, НЗ, задержка отключения 30 сек.)
 В наличии 4 561 Купить
ВБЕ-Ц18-82В-2123-ЗА Бесконтактный емкостной датчик (npn, 10-30В, 5мм, 10Гц, ИЛИ)
 В наличии 4 027 Купить
ВБЕ-Ц18-82В-2113-ЗА Бесконтактный емкостной датчик (pnp, 10-30В, 5мм, 10Гц, ИЛИ)
 В наличии 3 837 Купить
ВБЕ-Ц18-82В-2242-ЛА Бесконтактный емкостной датчик (~220В, НЗ, 5мм, 10Гц)
 В наличии 4 543 Купить

Технические характеристики датчиков ВБЕ-Ц18

Параметр ВБЕ-Ц18-82В-2123-ЗА ВБЕ-Ц18-82В-2113-ЗА ВБЕ-Ц18-82В-2242-ЛЕ.030 ВБЕ-Ц18-82В-2242-ЛА
Гарантированный интервал срабатывания Sa 0…0,72 Sn 0…5,8 мм
Диапазон номинальных напряжений питания на емкостных датчиках 12…24 В -
Диапазон рабочих напряжений питания емкостного датчика 10…30 В ∼ 100…250 В
Номинальный ток 200 мА 250 мА
Категория применения коммутационного элемента DC13 АC14
Защита коммутационного элемента есть
Индикация срабатывания есть
Диапазон регулировки чувствительности 60…120%
Температура окружающей среды –25…+80 °C
Материал корпуса полипропилен
Максимальная масса изделия 0,145 кг
Подключение Кабель 2 м
Степень защиты IP67
Исполнение неутапливаемое

Габаритные размеры датчиков ВБЕ-Ц18

Датчик емкостной ВБЕ-Ц18-82В-2242-ЛА
Габаритные размеры датчика ВБЕ-Ц18-82В, мм

Схемы подключения датчиков ВБЕ-Ц18

Схема подключения датчиков ВБЕ-Ц18-82В-2113-ЗА и ВБЕ-Ц18-82В-2123-ЗА
Схема подключения датчиков ВБЕ-Ц18-82В-2113-ЗА и ВБЕ-Ц18-82В-2123-ЗА
Схема подключения датчиков ВБЕ-Ц18-82В-2242-ЛЕ.030 и ВБЕ-Ц18-82В-2242-ЛА
Схема подключения датчиков ВБЕ-Ц18-82В-2242-ЛЕ.030 и ВБЕ-Ц18-82В-2242-ЛА
Артикул Схема подключения Коммутационная функция Расстояние срабатывания Частота циклов срабатывания
ВБЕ-Ц18-82В-2113-ЗА PNP «ИЛИ» Sn = 5 мм 10 Гц
ВБЕ-Ц18-82В-2123-ЗА NPN «ИЛИ»
ВБЕ-Ц18-82В-2242-ЛЕ.030 AC НЗ
ВБЕ-Ц18-82В-2242-ЛА AC НЗ Sn = 5 мм 10 Гц
