VEM: Глушители выхлопа VALMA
Рабочая среда: воздух
Давление рабочей среды до 16 бар
Широкий диапазон рабочих температур
Сделано в России
Документация и ПО
| Наименование | Тип документа | Размер | Тип файла |
|---|---|---|---|
| VALMA-VEM.ПС (Паспорт Глушители выхлопа) | Паспорт | 723 KB | |
| Информационное письмо - Глушитель выхлопа VEM | Письмо | 355 KB |
| Наименование | Наличие | Цена с НДС | |
|---|---|---|---|
| В наличии | 1 620 | Купить |
Описание глушителей выхлопа VALMA серии VEM
Глушитель выхлопа VALMA серии VEM предназначен для уменьшения уровня акустического шума, возникающего из-за потока газа, выходящего в атмосферу из пневматических или вакуумных устройств с высокой скоростью.
Устройство и принцип работы глушителей выхлопа VALMA
Глушитель выхлопа представляет из себя алюминиевую трубку со звукопоглощающим материалом из войлока.
| № | Описание |
|---|---|
| 1 | Корпус глушителя выхлопа |
| 2 | Звукопоглощающий материал |
| 3 4 |
Втулки глушителя выхлопа |

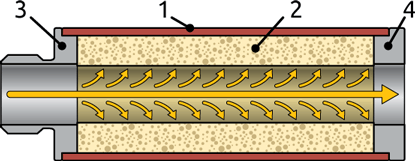

Состав глушителя выхлопа показан на рисунке. Внутри корпуса 1 расположен блок звукопоглощающего материала 2. Благодаря втулкам 3 и 4, закрепленным на корпусе, звукопоглощающий материал надежно зафиксирован внутри корпуса. Втулка 3 имеет резьбу, с помощью которой глушитель выхлопа закрепляется на выходном порту оборудования из которого выходит в атмосферу отработавший газ.
Технические характеристики глушителей выхлопа VALMA VEM
| Параметр | Значение |
|---|---|
| Рабочая среда | воздух |
| Давление рабочей среды | до 16 бар (1,6 МПа) |
| Рабочая температура | -20...+80 °C |
| Материал корпуса | алюминиевый сплав |

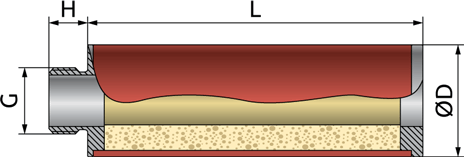

Габаритные размеры глушителей выхлопа VALMA VEM
| Модель | L | H | ØD | G |
|---|---|---|---|---|
| VEM-DF-01-G38 | 72 | 12 | 22 | G 3/8 |
| VEM-DF-02-G38 | 86 | 12 | 35 | G 3/8 |
Информация для заказа глушителей выхлопа VALMA серии VEM
| VEM- | - | - | |||
|---|---|---|---|---|---|
| Конструктивное исполнение | |||||
| С одним соплом | DF | ||||
| Типоразмер | |||||
| Тип 1 | 01 | ||||
| Тип 2 | 02 | ||||
| Присоединение входного порта | |||||
| Резьба G 1/8″ (DN 6) | G18 | ||||
| Резьба G 1/4″ (DN 8) | G14 | ||||
| Резьба G 3/8″ (DN 10) | G38 | ||||
| Резьба G 1/2″ (DN 15) | G12 | ||||
Пример: VEM-DF-02-G38.
