ES-E: глушители выхлопа компактные из нерж.стали (тип E)
![Логотип семейства VALMA ES](https://kipservis.ru/valma/img/es_famlogo.png)
![Различные варианты исполнения корпусов и глушителей Различные варианты исполнения корпусов](https://kipservis.ru/img/ico/icn_def_ok.png)
![Диапазон рабочих температур от -20 °С до +140 °С Диапазон температуры](https://kipservis.ru/img/ico/icn_weather.png)
![Рабочее избыточное давление до 15 бар Рабочее давление](https://kipservis.ru/img/ico/icn_dial-gauge.png)
Документация и ПО
Наименование | Тип документа | Размер | Тип файла |
---|---|---|---|
Пневмооборудование VALMA | Каталог | 23 MB | |
Информационное письмо - Фитинги QP-ATF, QPC, Глушитель выхлопа EM-B, Глушитель выхлопа ES, Глушитель выхлопа EP | Письмо | 371 KB |
Описание глушителей выхлопа серии ES
Фитинги - глушители выхлопа устанавливаются на выхлопных портах распределительных клапанов или пневматических коллекторов и выполняют несколько функций:
- снижение уровня шума при сбросе воздуха в атмосферу;
- защита распределительных клапанов от попадания внутрь пыли и других загрязнений;
- дросселирование потока воздуха и уменьшение скорости срабатывания пневматических исполнительных механизмов (глушители выхлопа с регулировкой расхода).
В силу того что глушители выхлопа препятствуют загрязнению распределительных клапанов и защищают их от попадания внутрь пыли и других инородных частиц, фитинги серии ES-E также называют фитингами защиты выхлопа.
Технические характеристики глушителей выхлопа серии ES
- Области применения: пневматические системы с фильтрованным воздухом
- Рабочее давление: 0…15 бар
- Оптимальное давление: 6 бар
- Рабочая температура: -20…+140 °C
Габаритные размеры фитингов-глушителей ES-E

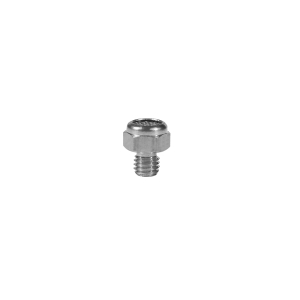

Глушитель выхлопа компактный из нержавеющей стали (тип E)
![Габаритные размеры глушителя выхлопа VALMA ES-E](https://kipservis.ru/valma/img/es-e_size.png)
Код EM | M | L | S |
---|---|---|---|
ES-E-00-M5 | M5 | 7,5 | 8 |
ES-E-00-G18 | G1/8 | 9,5 | 12 |
ES-E-00-G14 | G1/4 | 11 | 17 |
ES-E-00-G38 | G3/8 | 12,5 | 19 |
ES-E-00-G12 | G1/2 | 13,5 | 22 |
