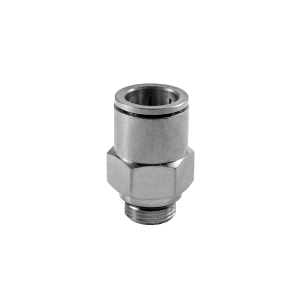

QM-AD: фитинги прямые с цанговым зажимом, трубка – наруж. резьба (G)

Логотип семейства VALMA QM
Диапазон температуры Рабочий диапазон: -20…+80 °С
Рабочее давление Рабочее избыточное давление до 15 бар
Вакуум Рабочее вакуумное давление до -1 бар
Наименование Наличие Цена с НДС
QM-AD-04-G18 Фитинг прямой, 4мм x G 1/8 (наруж.резьба), T=(-20...+80)°C, P=(-1...15) бар, корпус - никел.латунь, цанга - никел.латунь
 В наличии 107 Купить
QM-AD-04-G14 Фитинг прямой, 4мм x G 1/4 (наруж.резьба), T=(-20...+80)°C, P=(-1...15) бар, корпус - никел.латунь, цанга - никел.латунь
 В наличии 129 Купить
QM-AD-06-G18 Фитинг прямой, 6мм x G 1/8 (наруж.резьба), T=(-20...+80)°C, P=(-1...15) бар, корпус - никел.латунь, цанга - никел.латунь
 В наличии 129 Купить
QM-AD-06-G14 Фитинг прямой, 6мм x G 1/4 (наруж.резьба), T=(-20...+80)°C, P=(-1...15) бар, корпус - никел.латунь, цанга - никел.латунь
 В наличии 140 Купить
QM-AD-06-G38 Фитинг прямой, 6мм x G 3/8 (наруж.резьба), T=(-20...+80)°C, P=(-1...15) бар, корпус - никел.латунь, цанга - никел.латунь
 В наличии 173 Купить
QM-AD-06-G12 Фитинг прямой, 6мм x G 1/2 (наруж.резьба), T=(-20...+80)°C, P=(-1...15) бар, корпус - никел.латунь, цанга - никел.латунь
 В наличии 233 Купить
QM-AD-08-G18 Фитинг прямой, 8мм x G 1/8 (наруж.резьба), T=(-20...+80)°C, P=(-1...15) бар, корпус - никел.латунь, цанга - никел.латунь
 В наличии 144 Купить
QM-AD-08-G14 Фитинг прямой, 8мм x G 1/4 (наруж.резьба), T=(-20...+80)°C, P=(-1...15) бар, корпус - никел.латунь, цанга - никел.латунь
 В наличии 144 Купить
QM-AD-08-G38 Фитинг прямой, 8мм x G 3/8 (наруж.резьба), T=(-20...+80)°C, P=(-1...15) бар, корпус - никел.латунь, цанга - никел.латунь
 В наличии 176 Купить
QM-AD-08-G12 Фитинг прямой, 8мм x G 1/2 (наруж.резьба), T=(-20...+80)°C, P=(-1...15) бар, корпус - никел.латунь, цанга - никел.латунь
 В пути 254 Купить
QM-AD-10-G18 Фитинг прямой, 10мм x G 1/8 (наруж.резьба), T=(-20...+80)°C, P=(-1...15) бар, корпус - никел.латунь, цанга - никел.латунь
 В наличии 244 Купить
QM-AD-10-G14 Фитинг прямой, 10мм x G 1/4 (наруж.резьба), T=(-20...+80)°C, P=(-1...15) бар, корпус - никел.латунь, цанга - никел.латунь
 В наличии 244 Купить
QM-AD-10-G38 Фитинг прямой, 10мм x G 3/8 (наруж.резьба), T=(-20...+80)°C, P=(-1...15) бар, корпус - никел.латунь, цанга - никел.латунь
 В наличии 244 Купить
QM-AD-10-G12 Фитинг прямой, 10мм x G 1/2 (наруж.резьба), T=(-20...+80)°C, P=(-1...15) бар, корпус - никел.латунь, цанга - никел.латунь
 В пути 278 Купить
QM-AD-12-G18 Фитинг прямой, 12мм x G 1/8 (наруж.резьба), T=(-20...+80)°C, P=(-1...15) бар, корпус - никел.латунь, цанга - никел.латунь
 В наличии 343 Купить
QM-AD-12-G14 Фитинг прямой, 12мм x G 1/4 (наруж.резьба), T=(-20...+80)°C, P=(-1...15) бар, корпус - никел.латунь, цанга - никел.латунь
 В пути 343 Купить
QM-AD-12-G38 Фитинг прямой, 12мм x G 3/8 (наруж.резьба), T=(-20...+80)°C, P=(-1...15) бар, корпус - никел.латунь, цанга - никел.латунь
 В наличии 343 Купить
QM-AD-12-G12 Фитинг прямой, 12мм x G 1/2 (наруж.резьба), T=(-20...+80)°C, P=(-1...15) бар, корпус - никел.латунь, цанга - никел.латунь
 В наличии 383 Купить
QM-AD-14-G38 Фитинг прямой, 14мм x G 3/8 (наруж.резьба), T=(-20...+80)°C, P=(-1...15) бар, корпус - никел.латунь, цанга - никел.латунь
 В наличии 499 Купить
QM-AD-14-G12 Фитинг прямой, 14мм x G 1/2 (наруж.резьба), T=(-20...+80)°C, P=(-1...15) бар, корпус - никел.латунь, цанга - никел.латунь
 В наличии 499 Купить

Описание нажимных фитингов серии QM

Пневматические фитинги серии QM предназначены для подключения пневмотрубок к пневматическим цилиндрам, распределительным клапанам и другим элементам пневмосистем, а также для соединения пневматических трубок между собой.

Крепление трубки в данной серии фитингов осуществляется с помощью цангового зажима. Для фиксации трубки достаточно вставить ее в фитинг до упора. Для извлечения трубки нужно нажать на кольцо фитинга, а затем потянуть за трубку, вытащив ее из фитинга. Установка и извлечение трубки осуществляются максимально быстро простым движением рук и не требуют использования дополнительного инструмента.

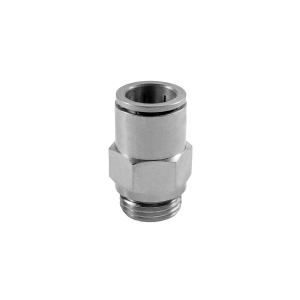

Соединение фитингами с цанговым зажимом
Соединение фитингами с цанговым зажимом

Плюсы использования цангового зажима:

  • Наиболее простой и быстрый способ
  • Уплотнение осуществляется по внешней поверхности трубки
  • Толщина стенок трубки не имеет значения

Состав фитингов серии QM

Фитинг серии QM в разрезе
Состав фитинга QM

Технические характеристики фитингов серии QM

  • Области применения: пневматические системы с фильтрованным воздухом
  • Рабочее давление до 15 бар
  • Вакуум до −1 бар
  • Оптимальное давление: 6 бар
  • Рабочая температура: -20…+80 °C
  • Материал корпуса: никелированная латунь
  • Материал уплотнений: NBR
  • Соединения: резьбовые / быстросъемные (цанга)
  • Уплотнение резьбы: торцевое для цилиндрической резьбы (G), по резьбе для конической резьбы (R)
  • Рекомендуемые пневмотрубки: полиуретановые PU, полиамидные PA, фторопластовые PTFE

Габаритные размеры нажимного фитинга серии QM-AD

Фитинг прямой с цанговым зажимом, трубка – наружная резьба (G)

Габариты фитинга VALMA серии QM-AD
Габаритные размеры фитинга прямого QM-AD, мм
Код QM D G L1 L2 D1 D2 SW1 SW2
​​​​​​​​​​​​​​​​​​​​​​​​​​​​​​​​​​​​​​​​​​​​​​​​​​​​​​​​​​​​QM-AD-​​​04-G18 4 G1/8 5,5 19,4 8,8 14 10 3
​​​​​​​​​​​​​​​​​​​​​​​​​​​​​​​​​​​​​​​​​​​​​​​​​​​​​​​​​​​​QM-AD-​​​04-G14 4 G1/4 7,5 20 8,8 17 10 3
​​​​​​​​​​​​​​​​​​​​​​​​​​​​​​​​​​​​​​​​​​​​​​​​​​​​​​​​​​​​QM-AD-​​​06-G18 6 G1/8 5,5 23,8 12 14 12 4
​​​​​​​​​​​​​​​​​​​​​​​​​​​​​​​​​​​​​​​​​​​​​​​​​​​​​​​​​​​​QM-AD-​​​06-G14 6 G1/4 7,5 22,5 12 17 12 4
​​​​​​​​​​​​​​​​​​​​​​​​​​​​​​​​​​​​​​​​​​​​​​​​​​​​​​​​​​​​QM-AD-​​​06-G38 6 G3/8 7,5 21,5 12 20 12 4
​​​​​​​​​​​​​​​​​​​​​​​​​​​​​​​​​​​​​​​​​​​​​​​​​​​​​​​​​​​​QM-AD-​​​06-G12 6 G1/2 10 23 12 24 12 4
​​​​​​​​​​​​​​​​​​​​​​​​​​​​​​​​​​​​​​​​​​​​​​​​​​​​​​​​​​​​QM-AD-​​​08-G18 8 G1/8 5,5 28 14 14 14 4
​​​​​​​​​​​​​​​​​​​​​​​​​​​​​​​​​​​​​​​​​​​​​​​​​​​​​​​​​​​​QM-AD-​​​08-G14 8 G1/4 7,5 27 14 17 14 6
​​​​​​​​​​​​​​​​​​​​​​​​​​​​​​​​​​​​​​​​​​​​​​​​​​​​​​​​​​​​QM-AD-​​​08-G38 8 G3/8 7,5 22,4 14 20 14 6
​​​​​​​​​​​​​​​​​​​​​​​​​​​​​​​​​​​​​​​​​​​​​​​​​​​​​​​​​​​​QM-AD-​​​08-G12 8 G1/2 10 24 14 24 14 6
​​​​​​​​​​​​​​​​​​​​​​​​​​​​​​​​​​​​​​​​​​​​​​​​​​​​​​​​​​​​QM-AD-10-G18 10 G1/8 5,5 30 16 14 16 4
​​​​​​​​​​​​​​​​​​​​​​​​​​​​​​​​​​​​​​​​​​​​​​​​​​​​​​​​​​​​QM-AD-10-G14 10 G1/4 7,5 32 16 17 17 6
​​​​​​​​​​​​​​​​​​​​​​​​​​​​​​​​​​​​​​​​​​​​​​​​​​​​​​​​​​​​QM-AD-​​​10-G38 10 G3/8 7,5 28 16 20 17 8
​​​​​​​​​​​​​​​​​​​​​​​​​​​​​​​​​​​​​​​​​​​​​​​​​​​​​​​​​​​​QM-AD-​​​10-G12 10 G1/2 10 24,5 16 24 17 8
​​​​​​​​​​​​​​​​​​​​​​​​​​​​​​​​​​​​​​​​​​​​​​​​​​​​​​​​​​​​QM-AD-12-G14 12 G1/4 7,5 33,7 18 17 19 6
​​​​​​​​​​​​​​​​​​​​​​​​​​​​​​​​​​​​​​​​​​​​​​​​​​​​​​​​​​​​QM-AD-​​​12-G38 12 G3/8 7,5 29,7 18 20 20 8
​​​​​​​​​​​​​​​​​​​​​​​​​​​​​​​​​​​​​​​​​​​​​​​​​​​​​​​​​​​​QM-AD-​​​12-G12 12 G1/2 10 28 18 24 19 8
