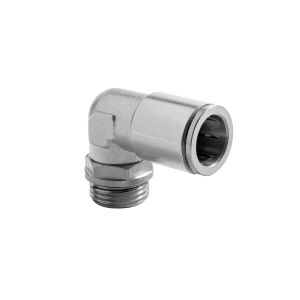

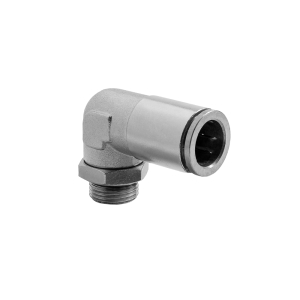

QM-AL: фитинги угловые с цанговым зажимом, трубка – наруж. резьба (G)
Торцевое уплотнение из NBR
Рабочий диапазон: -20…+80 °С
Рабочее избыточное давление до 15 бар
Рабочее вакуумное давление до -1 бар
Документация и ПО
| Наименование | Тип документа | Размер | Тип файла |
|---|---|---|---|
| Пневмооборудование VALMA | Каталог | 23 MB | |
| Информационное письмо - CM, NM, QM, QS, ЕМ-A, EM-C, EM-P | Письмо | 215 KB |
| Наименование | Наличие | Цена с НДС | |
|---|---|---|---|
|
QM-AL-04-G18 Фитинг угловой, 4мм x G 1/8 (наруж.резьба), T=(-20...+80)°C, P=(-1...15) бар, корпус - никел.латунь, цанга - никел.латунь
|
В наличии | 198 | Купить |
|
QM-AL-04-G14 Фитинг угловой, 4мм x G 1/4 (наруж.резьба), T=(-20...+80)°C, P=(-1...15) бар, корпус - никел.латунь, цанга - никел.латунь
|
В наличии | 202 | Купить |
|
QM-AL-06-G18 Фитинг угловой, 6мм x G 1/8 (наруж.резьба), T=(-20...+80)°C, P=(-1...15) бар, корпус - никел.латунь, цанга - никел.латунь
|
В наличии | 197 | Купить |
|
QM-AL-06-G14 Фитинг угловой, 6мм x G 1/4 (наруж.резьба), T=(-20...+80)°C, P=(-1...15) бар, корпус - никел.латунь, цанга - никел.латунь
|
В наличии | 214 | Купить |
|
QM-AL-08-G18 Фитинг угловой, 8мм x G 1/8 (наруж.резьба), T=(-20...+80)°C, P=(-1...15) бар, корпус - никел.латунь, цанга - никел.латунь
|
В наличии | 256 | Купить |
|
QM-AL-08-G14 Фитинг угловой, 8мм x G 1/4 (наруж.резьба), T=(-20...+80)°C, P=(-1...15) бар, корпус - никел.латунь, цанга - никел.латунь
|
В наличии | 263 | Купить |
|
QM-AL-08-G38 Фитинг угловой, 8мм x G 3/8 (наруж.резьба), T=(-20...+80)°C, P=(-1...15) бар, корпус - никел.латунь, цанга - никел.латунь
|
В наличии | 313 | Купить |
|
QM-AL-10-G18 Фитинг угловой, 10мм x G 1/8 (наруж.резьба), T=(-20...+80)°C, P=(-1...15) бар, корпус - никел.латунь, цанга - никел.латунь
|
В наличии | 335 | Купить |
|
QM-AL-10-G14 Фитинг угловой, 10мм x G 1/4 (наруж.резьба), T=(-20...+80)°C, P=(-1...15) бар, корпус - никел.латунь, цанга - никел.латунь
|
В наличии | 335 | Купить |
|
QM-AL-10-G38 Фитинг угловой, 10мм x G 3/8 (наруж.резьба), T=(-20...+80)°C, P=(-1...15) бар, корпус - никел.латунь, цанга - никел.латунь
|
В наличии | 361 | Купить |
|
QM-AL-10-G12 Фитинг угловой, 10мм x G 1/2 (наруж.резьба), T=(-20...+80)°C, P=(-1...15) бар, корпус - никел.латунь, цанга - никел.латунь
|
В наличии | 390 | Купить |
|
QM-AL-12-G14 Фитинг угловой, 12мм x G 1/4 (наруж.резьба), T=(-20...+80)°C, P=(-1...15) бар, корпус - никел.латунь, цанга - никел.латунь
|
В наличии | 472 | Купить |
|
QM-AL-12-G38 Фитинг угловой, 12мм x G 3/8 (наруж.резьба), T=(-20...+80)°C, P=(-1...15) бар, корпус - никел.латунь, цанга - никел.латунь
|
В наличии | 472 | Купить |
|
QM-AL-12-G12 Фитинг угловой, 12мм x G 1/2 (наруж.резьба), T=(-20...+80)°C, P=(-1...15) бар, корпус - никел.латунь, цанга - никел.латунь
|
В наличии | 501 | Купить |
|
QM-AL-14-G38 Фитинг угловой, 14мм x G 3/8 (наруж.резьба), T=(-20...+80)°C, P=(-1...15) бар, корпус - никел.латунь, цанга - никел.латунь
|
Под заказ | 773 | Купить |
|
QM-AL-14-G12 Фитинг угловой, 14мм x G 1/2 (наруж.резьба), T=(-20...+80)°C, P=(-1...15) бар, корпус - никел.латунь, цанга - никел.латунь
|
Под заказ | 773 | Купить |
|
QM-AL-16-G12 Фитинг угловой, 16мм x G 1/2 (наруж.резьба), T=(-20...+80)°C, P=(-1...15) бар, корпус - никел.латунь, цанга - никел.латунь
|
Под заказ | 846 | Купить |
Описание нажимных фитингов серии QM
Пневматические фитинги серии QM предназначены для подключения пневмотрубок к пневматическим цилиндрам, распределительным клапанам и другим элементам пневмосистем, а также для соединения пневматических трубок между собой.
Крепление трубки в данной серии фитингов осуществляется с помощью цангового зажима. Для фиксации трубки достаточно вставить ее в фитинг до упора. Для извлечения трубки нужно нажать на кольцо фитинга, а затем потянуть за трубку, вытащив ее из фитинга. Установка и извлечение трубки осуществляются максимально быстро простым движением рук и не требуют использования дополнительного инструмента.
Плюсы использования цангового зажима:
- Наиболее простой и быстрый способ
- Уплотнение осуществляется по внешней поверхности трубки
- Толщина стенок трубки не имеет значения
Состав фитингов серии QM
Технические характеристики фитингов серии QM
- Области применения: пневматические системы с фильтрованным воздухом
- Рабочее давление до 15 бар
- Вакуум до −1 бар
- Оптимальное давление: 6 бар
- Рабочая температура: -20…+80 °C
- Материал корпуса: никелированная латунь
- Материал уплотнений: NBR
- Соединения: резьбовые / быстросъемные (цанга)
- Уплотнение резьбы: торцевое для цилиндрической резьбы (G), по резьбе для конической резьбы (R)
- Рекомендуемые пневмотрубки: полиуретановые PU, полиамидные PA, фторопластовые PTFE
Габаритные размеры нажимного фитинга серии QM-AL
Фитинг угловой с цанговым зажимом, трубка – наружная резьба (G)
| Код QM | D | G | L1 | L2 | L3 | D1 | D2 | SW |
|---|---|---|---|---|---|---|---|---|
| QM-AL-04-G18 | 4 | G1/8 | 5,5 | 19 | 16,5 | 8,5 | 14 | 14 |
| QM-AL-04-G14 | 4 | G1/4 | 7,5 | 23 | 16,5 | 8,5 | 17 | 10 |
| QM-AL-06-G18 | 6 | G1/8 | 5,5 | 19 | 24 | 12 | 14 | 14 |
| QM-AL-06-G14 | 6 | G1/4 | 7,5 | 23 | 24 | 12 | 17 | 10 |
| QM-AL-06-G38 | 6 | G3/8 | 7,5 | 24 | 24 | 12 | 20 | 10 |
| QM-AL-06-G12 | 6 | G1/2 | 10 | 26,5 | 24 | 12 | 24 | 10 |
| QM-AL-08-G18 | 8 | G1/8 | 5,5 | 20 | 26,5 | 14 | 14 | 14 |
| QM-AL-08-G14 | 8 | G1/4 | 7,5 | 24 | 26,5 | 14 | 17 | 12 |
| QM-AL-08-G38 | 8 | G3/8 | 7,5 | 24,5 | 26,5 | 14 | 20 | 12 |
| QM-AL-08-G12 | 8 | G1/2 | 10 | 27 | 26,5 | 14 | 24 | 12 |
| QM-AL-10-G18 | 10 | G1/8 | 5,5 | 22 | 29,5 | 16 | 14 | 14 |
| QM-AL-10-G14 | 10 | G1/4 | 7,5 | 26 | 29,5 | 16 | 17 | 14 |
| QM-AL-10-G38 | 10 | G3/8 | 7,5 | 26 | 29,5 | 16 | 20 | 14 |
| QM-AL-10-G12 | 10 | G1/2 | 10 | 28,5 | 29,5 | 16 | 24 | 14 |
| QM-AL-12-G14 | 12 | G1/4 | 7,5 | 25,5 | 31,5 | 18 | 17 | 17 |
| QM-AL-12-G38 | 12 | G3/8 | 7,5 | 27 | 31,5 | 18 | 20 | 17 |
| QM-AL-12-G12 | 12 | G1/2 | 10 | 29,5 | 31,5 | 18 | 24 | 17 |
