QM-ALL: фитинги угловые удлиненные с цанговым зажимом, трубка – наруж. резьба (G)
Торцевое уплотнение из NBR
Рабочий диапазон: -20…+80 °С
Рабочее избыточное давление до 15 бар
Рабочее вакуумное давление до -1 бар
Документация и ПО
| Наименование | Тип документа | Размер | Тип файла |
|---|---|---|---|
| Пневмооборудование VALMA | Каталог | 30 MB | |
| Информационное письмо - CM, NM, QM, QS, ЕМ-A, EM-C, EM-P | Письмо | 215 KB |
| Наименование | Наличие | Цена с НДС | |
|---|---|---|---|
|
QM-ALL-06-G18 Фитинг угловой удлиненный, 6мм x G 1/8 (наруж.резьба), T=(-20...+80)°C, P=(-1...15) бар, корпус - никел.латунь, цанга - никел.латунь
|
В наличии | 404 | Купить |
|
QM-ALL-06-G14 Фитинг угловой удлиненный, 6мм x G 1/4 (наруж.резьба), T=(-20...+80)°C, P=(-1...15) бар, корпус - никел.латунь, цанга - никел.латунь
|
В наличии | 456 | Купить |
|
QM-ALL-08-G18 Фитинг угловой удлиненный, 8мм x G 1/8 (наруж.резьба), T=(-20...+80)°C, P=(-1...15) бар, корпус - никел.латунь, цанга - никел.латунь
|
В наличии | 495 | Купить |
|
QM-ALL-08-G14 Фитинг угловой удлиненный, 8мм x G 1/4 (наруж.резьба), T=(-20...+80)°C, P=(-1...15) бар, корпус - никел.латунь, цанга - никел.латунь
|
В наличии | 547 | Купить |
Описание нажимных фитингов серии QM
Пневматические фитинги серии QM предназначены для подключения пневмотрубок к пневматическим цилиндрам, распределительным клапанам и другим элементам пневмосистем, а также для соединения пневматических трубок между собой.
Крепление трубки в данной серии фитингов осуществляется с помощью цангового зажима. Для фиксации трубки достаточно вставить ее в фитинг до упора. Для извлечения трубки нужно нажать на кольцо фитинга, а затем потянуть за трубку, вытащив ее из фитинга. Установка и извлечение трубки осуществляются максимально быстро простым движением рук и не требуют использования дополнительного инструмента.
Плюсы использования цангового зажима:
- Наиболее простой и быстрый способ
- Уплотнение осуществляется по внешней поверхности трубки
- Толщина стенок трубки не имеет значения
Состав фитингов серии QM
Технические характеристики фитингов серии QM
- Области применения: пневматические системы с фильтрованным воздухом
- Рабочее давление до 15 бар
- Вакуум до −1 бар
- Оптимальное давление: 6 бар
- Рабочая температура: -20…+80 °C
- Материал корпуса: никелированная латунь
- Материал уплотнений: NBR
- Соединения: резьбовые / быстросъемные (цанга)
- Уплотнение резьбы: торцевое для цилиндрической резьбы (G), по резьбе для конической резьбы (R)
- Рекомендуемые пневмотрубки: полиуретановые PU, полиамидные PA, фторопластовые PTFE

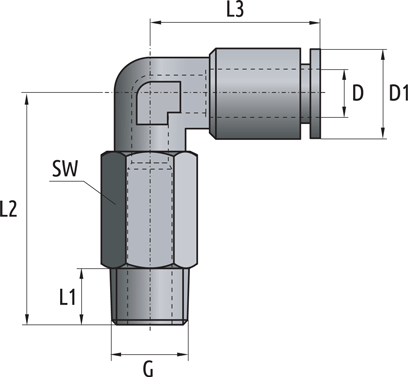

Габаритные размеры нажимного фитинга серии QM-ALL
Фитинг угловой с цанговым зажимом, трубка – наружная резьба (G)
| Код QM | D | G | L1 | L2 | L3 | D1 | SW |
|---|---|---|---|---|---|---|---|
| QM-ALL-06-G18 | 6 | G1/8 | 7,5 | 32,5 | 23,5 | 12 | 10 |
| QM-ALL-06-G14 | 6 | G1/4 | 9,5 | 34,5 | 23,5 | 12 | 10 |
| QM-ALL-08-G18 | 8 | G1/8 | 7,5 | 36 | 25,5 | 14 | 12 |
| QM-ALL-08-G14 | 8 | G1/4 | 9,5 | 38 | 25,5 | 14 | 14 |
