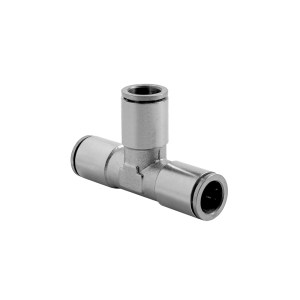

QM-UT: фитинги тройники Т-образные с цанговым зажимом, трубка – трубка – трубка
Рабочий диапазон: -20…+80 °С
Рабочее избыточное давление до 15 бар
Рабочее вакуумное давление до -1 бар
Документация и ПО
| Наименование | Тип документа | Размер | Тип файла |
|---|---|---|---|
| Пневмооборудование VALMA | Каталог | 23 MB | |
| Информационное письмо - CM, NM, QM, QS, ЕМ-A, EM-C, EM-P | Письмо | 215 KB |
| Наименование | Наличие | Цена с НДС | |
|---|---|---|---|
|
QM-UT-04-04 Фитинг тройник T-образный, 4мм x 4мм x 4мм, T=(-20...+80)°C, P=(-1...15) бар, корпус - никел.латунь, цанга - никел.латунь
|
В наличии | 232 | Купить |
|
QM-UT-06-06 Фитинг тройник T-образный, 6мм x 6мм x 6мм, T=(-20...+80)°C, P=(-1...15) бар, корпус - никел.латунь, цанга - никел.латунь
|
В пути | 305 | Купить |
|
QM-UT-08-08 Фитинг тройник T-образный, 8мм x 8мм x 8мм, T=(-20...+80)°C, P=(-1...15) бар, корпус - никел.латунь, цанга - никел.латунь
|
В наличии | 364 | Купить |
|
QM-UT-10-10 Фитинг тройник T-образный, 10мм x 10мм x 10мм, T=(-20...+80)°C, P=(-1...15) бар, корпус - никел.латунь, цанга - никел.латунь
|
В наличии | 519 | Купить |
|
QM-UT-12-12 Фитинг тройник T-образный, 12мм x 12мм x 12мм, T=(-20...+80)°C, P=(-1...15) бар, корпус - никел.латунь, цанга - никел.латунь
|
В наличии | 650 | Купить |
Описание нажимных фитингов серии QM
Пневматические фитинги серии QM предназначены для подключения пневмотрубок к пневматическим цилиндрам, распределительным клапанам и другим элементам пневмосистем, а также для соединения пневматических трубок между собой.
Крепление трубки в данной серии фитингов осуществляется с помощью цангового зажима. Для фиксации трубки достаточно вставить ее в фитинг до упора. Для извлечения трубки нужно нажать на кольцо фитинга, а затем потянуть за трубку, вытащив ее из фитинга. Установка и извлечение трубки осуществляются максимально быстро простым движением рук и не требуют использования дополнительного инструмента.
Плюсы использования цангового зажима:
- Наиболее простой и быстрый способ
- Уплотнение осуществляется по внешней поверхности трубки
- Толщина стенок трубки не имеет значения
Состав фитингов серии QM
Технические характеристики фитингов серии QM
- Области применения: пневматические системы с фильтрованным воздухом
- Рабочее давление до 15 бар
- Вакуум до −1 бар
- Оптимальное давление: 6 бар
- Рабочая температура: -20…+80 °C
- Материал корпуса: никелированная латунь
- Материал уплотнений: NBR
- Соединения: резьбовые / быстросъемные (цанга)
- Уплотнение резьбы: торцевое для цилиндрической резьбы (G), по резьбе для конической резьбы (R)
- Рекомендуемые пневмотрубки: полиуретановые PU, полиамидные PA, фторопластовые PTFE
Габаритные размеры нажимного фитинга серии QM-UT
Фитинг тройник Т-образный с цанговым зажимом, трубка – трубка – трубка
| Код QM | D | D1 | L1 | L2 |
|---|---|---|---|---|
| QM-UT-04-04 | 4 | 8,8 | 33 | 16,5 |
| QM-UT-06-06 | 6 | 12 | 48 | 24 |
| QM-UT-08-08 | 8 | 14 | 53 | 26,5 |
| QM-UT-10-10 | 10 | 16 | 59 | 29,5 |
| QM-UT-12-12 | 12 | 18 | 63 | 31,5 |
