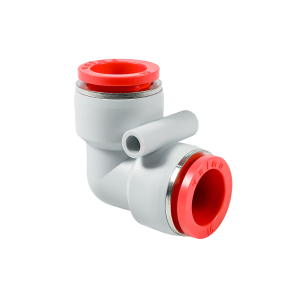

QP-UL: фитинги угловые с цанговым зажимом, трубка – трубка
Рабочий диапазон: 0…+60 °С
Рабочее избыточное давление до 10 бар
Рабочее вакуумное давление до -1 бар
Документация и ПО
| Наименование | Тип документа | Размер | Тип файла |
|---|---|---|---|
| Пневмооборудование VALMA | Каталог | 23 MB | |
| Информационное письмо - QP, SM | Письмо | 373 KB |
Описание нажимных фитингов серии QP
Пневматические фитинги серии QP предназначены для подключения пневмотрубок к пневматическим цилиндрам, распределительным клапанам и другим элементам пневмосистем, а также для соединения пневматических трубок между собой.
Крепление трубки в данной серии фитингов осуществляется с помощью цангового зажима. Для фиксации трубки достаточно вставить ее в фитинг до упора. Для извлечения трубки нужно нажать на кольцо фитинга, а затем потянуть за трубку, вытащив ее из фитинга. Установка и извлечение трубки осуществляются максимально быстро простым движением рук и не требуют использования дополнительного инструмента.
Плюсы использования цангового зажима:
- Наиболее простой и быстрый способ
- Уплотнение осуществляется по внешней поверхности трубки
- Толщина стенок трубки не имеет значения
Отличительной особенностью фитингов серии QP является нажимное кольцо выполненное из пластика и отдельное от него фиксирующее кольцо из нержавеющей стали. В отличии от латунных фитингов в которых нажимное и фиксирующее кольцо являются одним элементом, конструкция фитингов QP более устойчива к коррозии и позволяет при необходимости легко извлечь пневмотрубку даже после длительного периода эксплуатации.
Состав фитингов серии QP
Технические характеристики фитингов серии QP
- Области применения: пневматические системы с фильтрованным воздухом
- Рабочее давление до 10 бар
- Вакуум до −1 бар
- Оптимальное давление: 6 бар
- Рабочая температура: 0…+60 °C
- Материал корпуса: никелированная латунь / пластик (в зависимости от модели)
- Материал резьбовой части: никелированная латунь
- Материал цанги: пластик
- Материал уплотнений: NBR
- Соединения: резьбовые / быстросъемные (цанга)
- Уплотнение резьбы: торцевое для цилиндрической резьбы (-), по резьбе для конической резьбы (R)
- Рекомендуемые пневмотрубки: полиуретановые PU, полиамидные PA, фторопластовые PTFE
Габаритные размеры нажимного фитинга серии QP-UL
Фитинг угловой с цанговым зажимом, трубка – трубка
| Код QP | D | A | L | d | H |
|---|---|---|---|---|---|
| QP-UL-04-04 | 4 | 11,3 | 18,8 | 3,2 | 7 |
| QP-UL-06-06 | 6 | 13,3 | 19,3 | 3,2 | 8 |
| QP-UL-08-08 | 8 | 15 | 22,8 | 3,2 | 10 |
| QP-UL-10-10 | 10 | 18,7 | 28 | 4,2 | 12 |
| QP-UL-12-12 | 12 | 21,3 | 29,8 | 4,2 | 13,5 |
| QP-UL-14-14 | 14 | 23,5 | 31 | 5,2 | 15 |
| QP-UL-16-16 | 16 | 26,5 | 33,5 | 5,2 | 15 |
