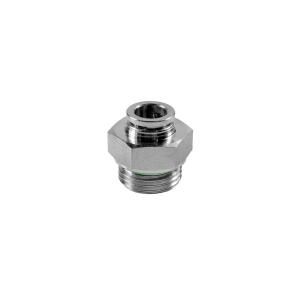

QS-AD: фитинги прямые из нерж. стали, с цанговым зажимом, трубка – наруж. резьба

Логотип семейства VALMA QS
Прочный корпус Корпус из нержавеющей стали AISI 316L
Диапазон температуры Рабочий диапазон: -20…+140 °С
Рабочее давление Рабочее избыточное давление до 15 бар
Вакуум Рабочее вакуумное давление до -1 бар
Наименование Наличие Цена с НДС
QS-AD-04-G18 Фитинг прямой, 4мм x G 1/8 (наруж.резьба), T=(-20...+140)°C, P=(-1...15) бар, корпус и цанга - нерж.сталь
 В наличии 594 Купить
QS-AD-04-G14 Фитинг прямой, 4мм x G 1/4 (наруж.резьба), T=(-20...+140)°C, P=(-1...15) бар, корпус и цанга - нерж.сталь
 В наличии 602 Купить
QS-AD-06-G18 Фитинг прямой, 6мм x G 1/8 (наруж.резьба), T=(-20...+140)°C, P=(-1...15) бар, корпус и цанга - нерж.сталь
 В пути 614 Купить
QS-AD-06-G14 Фитинг прямой, 6мм x G 1/4 (наруж.резьба), T=(-20...+140)°C, P=(-1...15) бар, корпус и цанга - нерж.сталь
 В наличии 682 Купить
QS-AD-08-G18 Фитинг прямой, 8мм x G 1/8 (наруж.резьба), T=(-20...+140)°C, P=(-1...15) бар, корпус и цанга - нерж.сталь
 В пути 653 Купить
QS-AD-08-G14 Фитинг прямой, 8мм x G 1/4 (наруж.резьба), T=(-20...+140)°C, P=(-1...15) бар, корпус и цанга - нерж.сталь
 В наличии 682 Купить
QS-AD-08-G38 Фитинг прямой, 8мм x G 3/8 (наруж.резьба), T=(-20...+140)°C, P=(-1...15) бар, корпус и цанга - нерж.сталь
 В наличии 751 Купить
QS-AD-10-G18 Фитинг прямой, 10мм x G 1/8 (наруж.резьба), T=(-20...+140)°C, P=(-1...15) бар, корпус и цанга - нерж.сталь
 В наличии 819 Купить
QS-AD-10-G14 Фитинг прямой, 10мм x G 1/4 (наруж.резьба), T=(-20...+140)°C, P=(-1...15) бар, корпус и цанга - нерж.сталь
 В наличии 819 Купить
QS-AD-10-G38 Фитинг прямой, 10мм x G 3/8 (наруж.резьба), T=(-20...+140)°C, P=(-1...15) бар, корпус и цанга - нерж.сталь
 В наличии 816 Купить
QS-AD-12-G14 Фитинг прямой, 12мм x G 1/4 (наруж.резьба), T=(-20...+140)°C, P=(-1...15) бар, корпус и цанга - нерж.сталь
 В наличии 834 Купить
QS-AD-12-G38 Фитинг прямой, 12мм x G 3/8 (наруж.резьба), T=(-20...+140)°C, P=(-1...15) бар, корпус и цанга - нерж.сталь
 В пути 834 Купить
QS-AD-12-G12 Фитинг прямой, 12мм x G 1/2 (наруж.резьба), T=(-20...+140)°C, P=(-1...15) бар, корпус и цанга - нерж.сталь
 В наличии 855 Купить
QS-AD-16-G38 Фитинг прямой, 16мм x G 3/8 (наруж.резьба), T=(-20...+140)°C, P=(-1...15) бар, корпус и цанга - нерж.сталь
 Под заказ 1 040 Купить
QS-AD-06-R18 Фитинг прямой, 6мм x R 1/8 (наруж.резьба), T=(-20...+140)°C, P=(-1...15) бар, корпус и цанга - нерж.сталь
 В наличии 549 Купить
QS-AD-06-R14 Фитинг прямой, 6мм x R 1/4 (наруж.резьба), T=(-20...+140)°C, P=(-1...15) бар, корпус и цанга - нерж.сталь
 В наличии 556 Купить
QS-AD-08-R18 Фитинг прямой, 8мм x R 1/8 (наруж.резьба), T=(-20...+140)°C, P=(-1...15) бар, корпус и цанга - нерж.сталь
 Под заказ 547 Купить
QS-AD-08-R14 Фитинг прямой, 8мм x R 1/4 (наруж.резьба), T=(-20...+140)°C, P=(-1...15) бар, корпус и цанга - нерж.сталь
 В наличии 552 Купить

Фитинги из нержавеющей стали являются коррозионно-стойкими и выдерживают воздействие как химически агрессивных жидкостей, так и паров. Помимо этого фитинги из нержавеющей стали, по сравнению с аналогичными фитингами из латуни, имеют расширенный диапазон рабочего давления и температуры.

Описание нажимных фитингов из нержавеющей стали серии QS

Серия QS — пневматические фитинги из нержавеющей стали с цанговым зажимом. В отличие от фитингов с накидной гайкой, данная серия фитингов требует меньше времени на установку и извлечение пневмотрубки, но имеет более сложную конструкцию.

Прямые фитинги из нержавеющей стали с цанговым зажимом QS-AD используются для подключения пневмотрубки к распределительным клапанам или пневматическим исполнительным механизмам, расположенным в особо агрессивных условиях окружающей среды. Данные фитинги изготовлены из высокопрочной и химически стойкой нержавеющей стали AISI 316L, а также выдерживают воздействие высоких (до +140 °С) и низких (от −20 °С) температур и давления до 15 бар.

Крепление трубки в данной серии фитингов осуществляется с помощью цангового зажима. Для фиксации трубки достаточно вставить ее в фитинг до упора. Для извлечения трубки нужно нажать на кольцо фитинга, а затем потянуть за трубку, вытащив ее из фитинга. Установка и извлечение трубки осуществляются максимально быстро простым движением рук и не требуют использования дополнительного инструмента.

Соединение фитингами с цанговым зажимом
Соединение фитингами с цанговым зажимом

Плюсы использования цангового зажима:

  • Наиболее простой и быстрый способ
  • Уплотнение осуществляется по внешней поверхности трубки
  • Толщина стенок трубки не имеет значения

Отличительной особенностью фитингов серии QS является нажимное кольцо выполненное из нержавеющей стали и отдельное от него фиксирующее кольцо из нержавеющей стали. В отличии от латунных фитингов в которых нажимное и фиксирующее кольцо являются одним элементом, конструкция фитингов QS более устойчива к коррозии и позволяет при необходимости легко извлечь пневмотрубку даже после длительного периода эксплуатации.

Состав фитингов серии QS

Фитинг серии QS в разрезе
Состав фитинга QS

Технические характеристики фитингов серии QS

  • Области применения: пневматические системы в пищевой, химической, медицинской и фармацевтической промышленности
  • Рабочее давление: -1…+15 бар
  • Вакуум до -1 бар
  • Оптимальное давление: 6 бар
  • Рабочая температура: -20…+140 °C
  • Материал корпуса: нержавеющая сталь AISI 316L
  • Соединения: цанговый зажим
  • Рекомендуемые пневмотрубки: фторопластовые (PTFE)

Габаритные размеры фитингов QS-AD

Фитинг прямой из нержавеющей стали, с цанговым зажимом, трубка – наружная резьба

Габаритные размеры фитинга VALMA QS-AD (G)
Габаритные размеры прямого фитинга QS-AD (цилиндрическая резьба G), мм
Код QS d G L L1 CH
QS-AD-04-G18 4 G1/8 23 6 14
QS-AD-04-G14 4 G1/4 23 7 17
QS-AD-06-G18 6 G1/8 23 6 14
QS-AD-06-G14 6 G1/4 24 7 17
QS-AD-06-G38 6 G3/8 24 7 19
QS-AD-06-G12 6 G1/2 25 8 24
QS-AD-08-G18 8 G1/8 25 6 14
QS-AD-08-G14 8 G1/4 25 7 17
QS-AD-08-G38 8 G3/8 25 7 19
QS-AD-08-G12 8 G1/2 25 8 24
QS-AD-10-G14 10 G1/4 27 7 17
QS-AD-10-G38 10 G3/8 25 7 19
QS-AD-10-G12 10 G1/2 25 8 24
QS-AD-12-G14 12 G1/4 27 7 19
QS-AD-12-G38 12 G3/8 25 7 19
QS-AD-12-G12 12 G1/2 25 8 24
QS-AD-14-G14 14 G1/4 27 7 22
QS-AD-14-G38 14 G3/8 27 7 22
QS-AD-14-G12 14 G1/2 25 8 24
QS-AD-16-G38 16 G3/8 28 7 24
QS-AD-16-G12 16 G1/2 25 8 24

Габаритные размеры фитинга VALMA QS-AD (R)
Габаритные размеры прямого фитинга QS-AD (коническая резьба R), мм
Код QS d R L L1 CH
QS-AD-04-R18 4 R1/8 20 8 11
QS-AD-04-R14 4 R1/4 24 11 14
QS-AD-06-R18 6 R1/8 23 8 11
QS-AD-06-R14 6 R1/4 23 11 14
QS-AD-06-R38 6 R3/8 23 11 17
QS-AD-06-R12 6 R1/2 28 15 22
QS-AD-08-R18 8 R1/8 25 8 14
QS-AD-08-R14 8 R1/4 24 11 14
QS-AD-08-R38 8 R3/8 24 11 17
QS-AD-08-R12 8 R1/2 28 15 22
QS-AD-10-R18 10 R1/8 28 8 17
QS-AD-10-R14 10 R1/4 30 11 17
QS-AD-10-R38 10 R3/8 24 11 17
QS-AD-10-R12 10 R1/2 28 15 22
QS-AD-12-R18 12 R1/8 28 8 19
QS-AD-12-R14 12 R1/4 30 11 19
QS-AD-12-R38 12 R3/8 28 11 19
QS-AD-12-R12 12 R1/2 28 15 22
QS-AD-14-R14 14 R1/4 31 11 22
QS-AD-14-R38 14 R3/8 28 11 22
QS-AD-14-R12 14 R1/2 28 15 22
QS-AD-16-R38 16 R3/8 32 11 24
QS-AD-16-R12 16 R1/2 32 15 24
