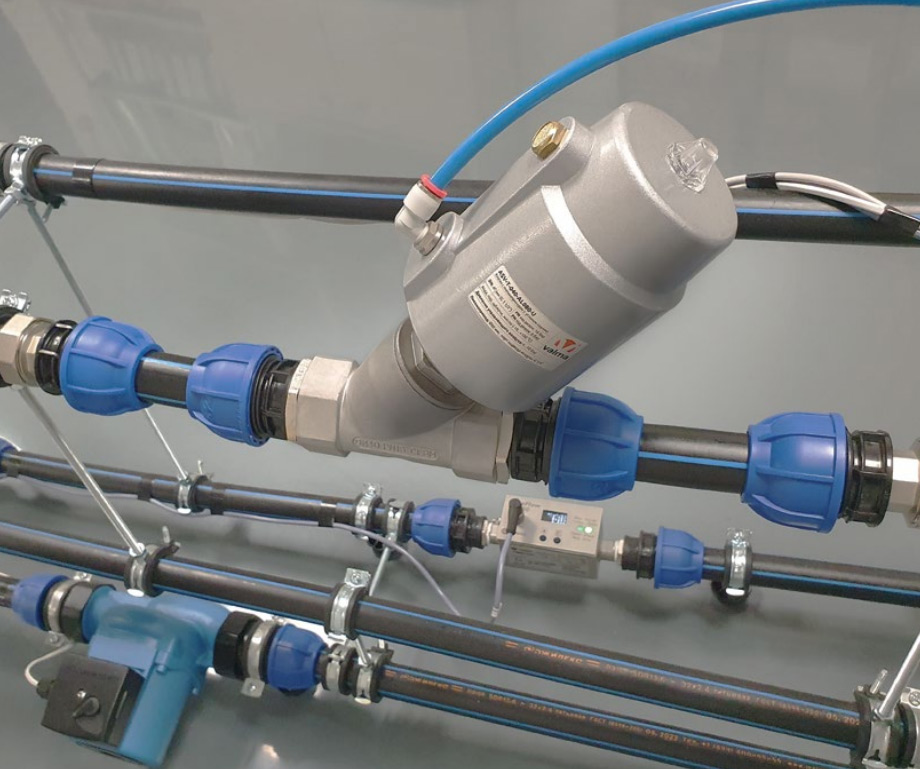

Клапаны отсечные пневматические VALMA ASV-T с резьбовым соединением
Грязные и вязкие среды
Вода, перегретая вода, пар
Кислоты, щелочи, растворители
Нефтепродукты
Документация и ПО
| Наименование | Тип документа | Размер | Тип файла |
|---|---|---|---|
| VALMA-ASV.ПС (Паспорт Клапан с пневмоприводом) | Паспорт | 1 MB | |
| Трубопроводная арматура VALMA | Каталог | 26 MB | |
| Декларация о соответствии ТР ТС 010 - Клапаны ASV (3д) | Декларации о соответствии (ТС и ЕАЭС) | 877 KB | |
| Информационное письмо - Шаровой кран BAV, клапан ASV | Письмо | 235 KB |
| Наименование | Наличие | Цена с НДС | |
|---|---|---|---|
|
ASV-T-010-AL050 Клапан с пневмоприводом, нерж., резьбовой 2/2 НЗ, G 3/8'' (Ду 10), T=(-10...+180)C, Pнад диском=(0...16 бар), пневмопривод 50 мм одностороннего действия (порт 1/8'')
|
В пути | 6 549 | Купить |
|
ASV-T-015-AL050 Клапан с пневмоприводом, нерж., резьбовой 2/2 НЗ, G 1/2'' (Ду 15), T=(-10...+180)C, Pнад диском=(0...16 бар), пневмопривод 50 мм одностороннего действия (порт 1/8'')
|
В наличии | 6 653 | Купить |
|
ASV-T-020-AL050 Клапан с пневмоприводом, нерж., резьбовой 2/2 НЗ, G 3/4'' (Ду 20), T=(-10...+180)C, Pнад диском=(0...16 бар, 0...14 бар при Pупр=4 бара), пневмопривод 50 мм одностороннего действия (порт 1/8'')
|
В наличии | 6 889 | Купить |
|
ASV-T-025-AL063 Клапан с пневмоприводом, нерж., резьбовой 2/2 НЗ, G 1'' (Ду 25), T=(-10...+180)C, Pнад диском=(0...16 бар, 0...12 бар при Pупр=5 бар), пневмопривод 63 мм одностороннего действия (порт 1/8'')
|
В наличии | 10 329 | Купить |
|
ASV-T-032-AL063 Клапан с пневмоприводом, нерж., резьбовой 2/2 НЗ, G 1 1/4'' (Ду 32), T=(-10...+180)C, Pнад диском=(0...16 бар, 0...7 бар при Pупр=5 бар), пневмопривод 63 мм одностороннего действия (порт 1/8'')
|
В наличии | 12 535 | Купить |
|
ASV-T-040-AL063 Клапан с пневмоприводом, нерж., резьбовой 2/2 НЗ, G 1 1/2'' (Ду 40), T=(-10...+180)C, Pнад диском=(0...14 бар, 0...5 бар при Pупр=6 бар), пневмопривод 63 мм одностороннего действия (порт 1/8'')
|
В наличии | 13 493 | Купить |
|
ASV-T-050-AL080 Клапан с пневмоприводом, нерж., резьбовой 2/2 НЗ, G 2'' (Ду 50), T=(-10...+180)C, Pнад диском=(0...16 бар, 0...10 бар при Pупр=7 бар), пневмопривод 80 мм одностороннего действия (порт 1/4'')
|
В наличии | 21 438 | Купить |
|
ASV-T-015-AL050-U Клапан с пневмоприводом, нерж., резьбовой 2/2 НЗ, G 1/2'' (Ду 15), T=(-10...+180)C, Pпод диском=(0...10 бар), пневмопривод 50 мм одностороннего действия (порт 1/8'')
|
В наличии | 7 389 | Купить |
|
ASV-T-020-AL050-U Клапан с пневмоприводом, нерж., резьбовой 2/2 НЗ, G 3/4'' (Ду 20), T=(-10...+180)C, Pпод диском=(0...8 бар), пневмопривод 50 мм одностороннего действия (порт 1/8'')
|
В наличии | 7 238 | Купить |
|
ASV-T-025-AL063-U Клапан с пневмоприводом, нерж., резьбовой 2/2 НЗ, G 1'' (Ду 25), T=(-10...+180)C, Pпод диском=(0...8 бар), пневмопривод 63 мм одностороннего действия (порт 1/8'')
|
В наличии | 10 936 | Купить |
|
ASV-T-032-AL080-U Клапан с пневмоприводом, нерж., резьбовой 2/2 НЗ, G 1 1/4'' (Ду 32), T=(-10...+180)C, Pпод диском=(0...8 бар), пневмопривод 80 мм одностороннего действия (порт 1/4'')
|
В наличии | 15 924 | Купить |
|
ASV-T-040-AL080-U Клапан с пневмоприводом, нерж., резьбовой 2/2 НЗ, G 1 1/2'' (Ду 40), T=(-10...+180)C, Pпод диском=(0...8 бар), пневмопривод 80 мм одностороннего действия (порт 1/4'')
|
В наличии | 16 930 | Купить |
|
ASV-T-050-AL080-U Клапан с пневмоприводом, нерж., резьбовой 2/2 НЗ, G 2'' (Ду 50), T=(-10...+180)C, Pпод диском=(0…8 бар), пневмопривод 80 мм одностороннего действия (порт 1/4'')
|
В наличии | 23 448 | Купить |
Описание углового отсечного клапана с пневмоприводом VALMA серии ASV
Клапаны VALMA серии ASV являются седельными клапанами с пневмоприводом одностороннего действия. Большая часть клапанов серии нормально закрытые (НЗ). Это обозначает что в исходном состоянии (см. рисунок 1) клапан закрыт и не пропускает рабочую среду (вода, воздух, пар и т. д.). Для открытия клапана необходимо подать сжатый воздух в пневмопривод клапана. Это приводит к перемещению поршня вместе с прикрепленными к нему штоком и диском. В результате клапан открывается и пропускает рабочую среду от входа к выходу (см. рисунок 2). Для возврата в исходное состояние достаточно сбросить воздух из пневмопривода в атмосферу.
Материалы клапана (корпус – нержавеющая сталь AISI 316, уплотнения – PTFE) позволяют работать с большинством рабочих сред. Отсечные седельные клапаны с пневмоприводом отличаются бо́льшей долговечностью и стойкостью при управлении потоками грязных сред и пара по сравнению с электромагнитными клапанами. Поэтому 2/2 ходовые клапаны с угловым седлом с пневмоприводом VALMA серии ASV используются там, где затруднительно использование электромагнитных клапанов, а также в тяжелых условиях эксплуатации.
Седельные клапаны с пневмоприводом серии ASV относятся к типу трубопроводной арматуры общепромышленного назначения и используются в различных отраслях. Угловые клапаны рассчитаны на работу с жидкостями, газами и паром температурой до +180 °С и давлением до 16 бар.
Особенности углового клапана с пневмоприводом и резьбовым соединением
- Клапаны имеют двухходовую конструкцию (2 порта: вход и выход) и могут находится в двух состояниях (открыт или закрыт) двухходовые (сокращенное обозначение: 2/2).
- Нормально закрытые (НЗ) - закрыты в исходном состоянии, открываются при подаче воздуха в пневмопривод, закрываются при сбросе воздуха из привода.
- Одностороннего действия – закрытие клапана осуществляется за счет пружины с большим усилием, это обеспечивает гарантированное закрытие клапана даже при повреждениях управляющих трубок со сжатым воздухом.
- Высокая пропускная способность за счет угловой конструкции.
- Работа с агрессивными средами – корпус клапанов изготовлен из нержавеющей стали, уплотнения из фторопласта (PTFE).
- Работа с вязкими средами за счет того что пневмопривод способен развивать большие усилия.
- Допустимая температура рабочей среды (T): -10…+180 °С.
- Рабочий перепад давления (ΔP): 0…16 бар (в зависимости от модели клапана).
- Номинальный диаметр DN (Ду): 10, 15, 20, 25, 32, 40, 50.
- Присоединительная резьба: от G 1/2" до G 2".
Технические параметры разных модификаций отсечных клапанов с пневмоприводом VALMA
| Артикул | Размер резьбы |
DN | Пропускная способность (Kv) |
Рабочее давление, бар | Давление управления, бар | ||||||
|---|---|---|---|---|---|---|---|---|---|---|---|
| мин | вход над диском | вход под диском | |||||||||
| л/мин | м³/ч | Pупр = 6 бар | Pупр = 10 бар | макс | Pупр мин | Pупр рек | Pупр макс | ||||
| ASV-T-010-AL050 | G 3/8″ | 10 | 60 | 3,6 | 0 | 16 | 16 | 8 | 3 | 4 | 10 |
| ASV-T-015-AL050 | G 1/2″ | 15 | 60 | 3,6 | 0 | 16 | 16 | 8 | 3 | 4 | 10 |
| ASV-T-020-AL050 | G 3/4″ | 20 | 110 | 6,6 | 0 | 14 | 16 | 3 | 3 | 4 | 10 |
| ASV-T-025-AL063 | G 1″ | 25 | 200 | 12,0 | 0 | 12 | 16 | 3 | 3 | 5 | 10 |
| ASV-T-032-AL063 | G 1 1/4″ | 32 | 340 | 20,4 | 0 | 7 | 16 | - | 4 | 5 | 10 |
| ASV-T-040-AL063 | G 1 1/2″ | 40 | 480 | 28,8 | 0 | 5 | 14 | - | 4 | 6 | 10 |
| ASV-T-050-AL080 | G 2″ | 50 | 760 | 45,6 | 0 | 10 | 16 | - | 6 | 7 | 10 |
| ASV-T-025-AL063-U | G 1″ | 25 | 200 | 12,0 | 0 | - | - | 8 | 6 | 8 | 10 |
| ASV-T-032-AL080-U | G 1 1/4″ | 32 | 340 | 20,4 | 0 | - | - | 8 | 6 | 8 | 10 |
| ASV-T-040-AL080-U | G 1 1/2″ | 40 | 480 | 28,8 | 0 | - | - | 8 | 6 | 8 | 10 |
| ASV-T-050-AL080-U | G 2″ | 50 | 760 | 45,6 | 0 | - | - | 8 | 6 | 8 | 10 |
Технические характеристики 2/2 ходового седельного клапана с пневмоприводом
| Параметр | Значение |
|---|---|
| Общие характеристики | |
| Допустимая температура окружающей среды | -10…+60 °C |
| Исходное положение | нормально закрытый (НЗ) |
| Рабочая среда | |
| Тип рабочей среды | воздух, вода, пар, масло и другие жидкости и газы, совместимые с материалами и уплотнениями корпуса клапана
Примечание: рабочими средами не могут являться воспламеняющиеся, окисляющиеся, горючие, взрывчатые и токсичные жидкости и газы, а также пары в однофазном состоянии |
| Допустимая температура рабочей среды | -10…+180 °C |
| Максимальная вязкость рабочей среды | 600 сСт (мм²/с) |
| Давление рабочей среды | |
| Минимальное давление рабочей среды | 0 бар |
| Максимальное давление рабочей среды | 16 бар |
| Управляющая среда | |
| Тип среды | воздух, нейтральные газы |
| Допустимая температура управляющей среды | -20…+80 °C |
| Минимальное давление управляющей среды | 6 бар |
| Максимальное давление управляющей среды | 10 бар |
| Скорость срабатывания | не более 1 с |
| Материалы основных деталей | |
| Корпус клапана | нержавеющая сталь AISI 316 |
| Корпус пневмопривода | алюминий |
| Шток | нержавеющая сталь AISI 316 |
| Уплотнения штока | PTFE |
| Диск | нержавеющая сталь AISI 316 |
| Уплотнение диска | PTFE |
| Поршень | алюминиевый сплав |
| Уплотнительное кольцо поршня | FKM |
| Шток индикатора | поликарбонат (PC) |

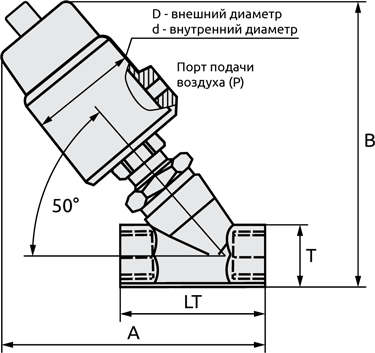

Габаритные размеры седельного клапана с пневмоприводом
| Артикул | Размер резьбы |
DN | Габаритные размеры, мм | P | |||||
|---|---|---|---|---|---|---|---|---|---|
| А | B | T | LT | D | d | ||||
| ASV-T-010-AL050 | G 3/8″ | 10 | 135 | 141 | 27 | 69 | 61 | 50 | G 1/8″ |
| ASV-T-015-AL050 | G 1/2″ | 15 | 136 | 141 | 27 | 69 | 61 | 50 | G 1/8″ |
| ASV-T-020-AL050 | G 3/4″ | 20 | 136 | 144 | 32 | 75 | 61 | 50 | G 1/8″ |
| ASV-T-025-AL063 | G 1″ | 25 | 184 | 196 | 38 | 91 | 76 | 63 | G 1/8″ |
| ASV-T-032-AL063 | G 1 1/4″ | 32 | 198 | 210 | 50 | 118 | 76 | 63 | G 1/8″ |
| ASV-T-040-AL063 | G 1 1/2″ | 40 | 196 | 212 | 55 | 118 | 76 | 63 | G 1/8″ |
| ASV-T-050-AL080 | G 2″ | 50 | 229 | 244 | 70 | 137 | 98 | 80 | G 1/4″ |
| ASV-T-025-AL063-U | G 1″ | 25 | 184 | 196 | 38 | 91 | 76 | 63 | G 1/8″ |
| ASV-T-032-AL080-U | G 1 1/4″ | 32 | 220 | 233 | 50 | 118 | 98 | 80 | G 1/4″ |
| ASV-T-040-AL080-U | G 1 1/2″ | 40 | 220 | 237 | 55 | 118 | 98 | 80 | G 1/4″ |
| ASV-T-050-AL080-U | G 2″ | 50 | 229 | 244 | 70 | 137 | 98 | 80 | G 1/4″ |
Состав углового пневмоклапана с резьбовым соединением серии ASV
| Номер | Наименование детали |
|---|---|
| 1 | Индикатор положения |
| 2 | Шток индикатора положения |
| 3 | Пружина |
| 4 | Поршень |
| 5 | Уплотнительное кольцо поршня |
| 6 | Пружина |
| 7 | Корпус пневмопривода |
| 8 | Нижняя крышка пневмопривода |
| 9 | Трубка, соединяющая корпус клапана с пневмоприводом |
| 10 | Уплотнения штока (сальник) |
| 11 | Шток |
| 12 | Диск |
| 13 | Гайка (диска) |
| 14 | Уплотнение диска |
| 15 | Корпус клапана |
Информация для заказа отсечного седельного клапана с резьбовым соединением серии ASV
| ASV-T- | -AL | ||
|---|---|---|---|
| Номинальный диаметр - диаметр пневмопривода | |||
| DN 10 - диаметр привода 50 мм | 010 | 050 | |
| DN 15 - диаметр привода 50 мм | 015 | 050 | |
| DN 20 - диаметр привода 50 мм | 020 | 050 | |
| DN 25 мм - диаметр привода 63 мм | 025 | 063 | |
| DN 32 мм - диаметр привода 63 мм | 032 | 063 | |
| DN 40 мм - диаметр привода 63 мм | 040 | 063 | |
| DN 50 мм - диаметр привода 80 мм | 050 | 080 |
Пример: ASV-T-025-AL063
