Электромагнитные пилотные распределительные клапаны VALMA серии PIV-N

Наименование Наличие Цена с НДС
PIV-N-A-14 (N).220AC Клапан пневмораспределительный, NAMUR, центр и сброс G 1/4'', 5/2, 1,5...8 бар, 220 В 50-60 Гц, установка на пневмопривод двустороннего действия, наличие ручного управления, тип катушки A
 В наличии 3 408 Купить
PIV-N-A-14 (N).24DC Клапан пневмораспределительный, NAMUR, центр и сброс G 1/4'', 5/2, 1,5...8 бар, =24 В, установка на пневмопривод двустороннего действия, наличие ручного управления, тип катушки A
 В наличии 3 408 Купить

Краткое описание электромагнитных управляющих клапанов PIV

Электромагнитные пневмораспределительные пилотные клапаны VALMA серии PIV-N предназначены для управления поворотными пневмоприводами или другими пневматическими исполнительными механизмами, выполненными по стандарту NAMUR. Данный стандарт предполагает крепление распределительного клапана на площадку, расположенную непосредственно на корпусе исполнительного механизма. Таким образом, использование пилотных клапанов PIV-N сокращает количество прокладываемой пневмотрубки, упрощает монтаж распределителей и повышает энергоэффективность пневмосистемы.

Электромагнитные пневмораспределительные пилотные клапаны VALMA серии PIV-N

В задачах, требующих раздельной установки исполнительного механизма и распределительного клапана, могут быть использованы пневмораспределители VALMA с резьбовыми выходными портами серии PIV-S.

Особенности электромагнитных управляющих клапанов PIV

  • распределительный клапан имеет присоединительную площадку по NAMUR стандарту, это обеспечивает высокую совместимость с различными пневмоприводами, упрощает монтаж и повышает энергоэффективность пневмосистемы
  • пневматическая функция – 5/2 – позволяет использовать данные клапаны как с пневмоприводами двустороннего действия, так и с пневмоприводами одностороннего действия (с возвратными пружинами); во втором случае, возврат в исходное состояние будет осуществляться не только за счет усилия пружин, но и за счет энергии сжатого воздуха
  • клапан оснащен ручным дублером с фиксацией положения
  • катушка, разъём с индикацией и винты для фиксации на пневмоприводе входят в комплект поставки
  • порты подачи и сброса воздуха G1/4" расположены на одной стороне клапана

Технические характеристики электромагнитных управляющих клапанов PIV

Параметр Значение
Общие характеристики
Тип рабочей среды сжатый воздух (сухой и чистый)
Рабочее давление 1,5...8 бар
Рабочая температура -5…+50 °С без образования конденсата
Пропускная способность 1380 норм.л/мин
Порт подачи воздуха и порты выхлопа G 1/4"
Выходные порты NAMUR стандарт
Электрические характеристики
Доступные напряжения катушки постоянный ток: =24 В (3 Вт)
переменный ток: ~220 В (3,5 В·А)
Продолжительность работы беспрерывно (100% ED)
Класс нагревостойкости изоляции катушки F (до +155 °C)
Электрический разъем (соответствие стандартам) EN175301-803 (форма Б)
DIN 43650 (форма Б)
Степень защиты IP65
Скорость срабатывания
Максимальная частота срабатывания 5 циклов в секунду
Время отклика 50 мс
Материалы основных деталей
Корпус клапана анодированный алюминий
Золотник алюминий
Уплотнения NBR

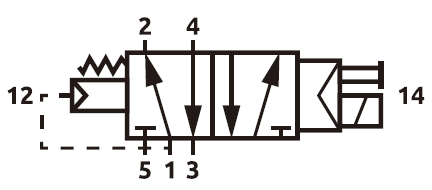

Функциональная схема работы клапана пневмораспределительного VALMA серии PIV

Пневматическая схема работы
Функциональная схема работы клапана пневмораспределительного VALMA серии PIV

Габаритные размеры управляющих клапанов серии PIV

Габаритные размеры управляющих клапанов серии PIV
Габаритные размеры управляющих клапанов серии PIV-N, мм

Вопросы и ответы (FAQ)

1. Можно ли на пневмораспределители VALMA устанавливать катушки сторонних производителей?

Нет. Катушки на пневмораспределителях VALMA можно менять только на катушки VALMA серии coil. Данные катушки являются оригинальными комплектующими и их применение гарантирует стабильную и долговременную работу пнемораспределителей.

Катушки сторонних производителей имеют другие параметры (габариты и сила магнитного поля, создающая необходимое усилие для перемещения сердечника), что может приводить к сбоям или отсутствию работоспособности.

2. Можно ли на пневмораспределители VALMA устанавливать катушки с другим напряжением питания?

Да. При этом необходимо устанавливать катушки такого же типа, что использовался в первоначальной комплектации: тип А (coil-A) или тип В (coil-B), с аналогичным или другим номинальным напряжением.

Обозначение при заказе пневмораспределителей VALMA серии PIV

PIV-N-A-14 (N).
Тип катушки
=24 В 24DC
~220 В 220AC

Пример: PIV-N-A-14 (N).24DC
