SVF-x-SV: Клапан соленоидный с плавающей мембраной, нерж.сталь/витон

Наименование Наличие Цена с НДС

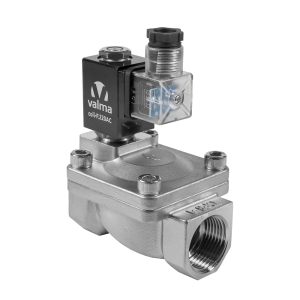

SVF-T-015-SV-220AC Клапан соленоидный запорный, НЗ, DN 15, 1/2", диам.седла 13 мм, -10...+135°C, 0,5...10 бар, ~220 В 50-60 Гц, корпус - нерж.сталь, уплотнения - VITON
 В наличии 5 080 Купить

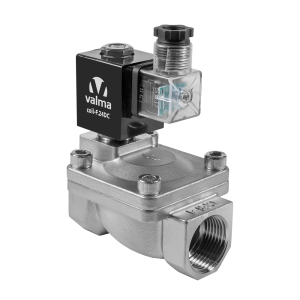

SVF-T-015-SV-24DC Клапан соленоидный запорный, НЗ, DN 15, 1/2", диам.седла 13 мм, -10...+135°C, 0,5...10 бар, =24 В, корпус - нерж.сталь, уплотнения - VITON
 В пути 5 080 Купить
SVF-T-020-SV-220AC Клапан соленоидный запорный, НЗ, DN 20, 3/4", диам.седла 25 мм, -10...+135°C, 0,5...10 бар, ~220 В 50-60 Гц, корпус - нерж.сталь, уплотнения - VITON
 В наличии 5 374 Купить
SVF-T-020-SV-24DC Клапан соленоидный запорный, НЗ, DN 20, 3/4", диам.седла 25 мм, -10...+135°C, 0,5...10 бар, =24 В, корпус - нерж.сталь, уплотнения - VITON
 В наличии 5 374 Купить
SVF-T-025-SV-220AC Клапан соленоидный запорный, НЗ, DN 25, 1", диам.седла 25 мм, -10...+135°C, 0,5...10 бар, ~220 В 50-60 Гц, корпус - нерж.сталь, уплотнения - VITON
 В пути 7 901 Купить
SVF-T-025-SV-24DC Клапан соленоидный запорный, НЗ, DN 25, 1", диам.седла 25 мм, -10...+135°C, 0,5...10 бар, =24 В, корпус - нерж.сталь, уплотнения - VITON
 В пути 7 901 Купить

Описание клапана соленоидного VALMA серии SVF

Соленоидные клапаны серии SVF представляют собой клапаны непрямого действия с плавающей мембраной. Они устанавливаются на трубопроводы с водой, воздухом или другими неагрессивными средами и способны работать при давлении до 10 бар.

В исходном состоянии клапан закрыт. Подача напряжения на катушку приводит к открытию клапана. Несмотря на то, что открытие или закрытие клапана происходит вследствие подачи или снятия напряжения с катушки, перемещение деталей внутри корпуса, которые открывают или закрывают основное проходное сечение, осуществляется за счет давления среды, которая находится в трубопроводе. Поэтому, для правильной работы этих клапанов требуется, чтобы проходящая через них среда была однородной и чистой (не содержала механических примесей). Кроме этого, стабильное открытие клапана, обеспечивается только если давление на входе клапана больше давления на выходе по меньшей мере на 0,5 бар.

Принцип работы электромагнитных клапанов для воды и воздуха VALMA SVF

Клапан состоит из корпуса клапана с установленной на него трубкой сердечника, электромагнитной катушки с влагозащитой, устанавливаемой на трубку сердечника. Клапан имеет внутренние резьбовые соединения.

Принцип действия заключается в использовании давления рабочей среды для подъема/опускания мембраны, перекрывающей проходное отверстие клапана.

Клапаны изготавливаются в двух исполнениях: нормально закрытые (НЗ) и нормально открытые (НО). В нормальном положении (напряжение на катушку не подано) НЗ клапана поток рабочей среды перекрыт, НО клапана — открыт.

Принцип действия НЗ клапана. В нормальном положении мембрана клапана закрывает проходное отверстие, а среда оказывает одинаковое давление на мембрану сверху и снизу (см. Рисунок 1).

При подаче напряжения на электромагнитную катушку сердечник, поднимаясь по трубке сердечника, открывает пилотное отверстие клапана. Среда начинает выходить из клапана через пилотное отверстие, давление над мембраной становится меньше давления под мембраной, и, как следствие, мембрана поднимается (см. Рисунок 2).

Рисунок 1. Напряжение на катушку соленоидного клапана не подано
Рисунок 1. Напряжение на катушку клапана не подано
Рисунок 2. Напряжение на катушку соленоидного клапана подано
Рисунок 2. Напряжение на катушку клапана подано

Когда напряжение с катушки исчезает, сердечник опускается и закрывает пилотное отверстие. Рабочая среда снова скапливается внутри клапана и давит на мембрану сверху, закрывая ее.

Принцип действия НО клапана аналогичен принципу действия НЗ клапана. Разница состоит в том что у НО в исходном состоянии среда проходит через клапана, а при подаче напряжения на катушку сердечник закрывает проходное сечение и останавливает поток среды.

ВНИМАНИЕ! Для корректной работы клапана давление на входе должно быть больше давления на выходе на величину минимального давления рабочей среды (см. Технические характеристики). При перепаде давления меньше указанного клапан может работать неправильно.

Функциональная схема электромагнитного клапана нормально закрытого

Функциональная схема соленоидного клапана для воды и воздуха
Функциональная схема соленоидного клапана для воды и воздуха VALMA SVF
  • Электромагнитное управление (катушка);
  • Пневматическое (гидравлическое) управление;
  • Управляющая среда поступает со входа соленоидного клапана;
  • Пружинный возврат;
  • Клапан закрыт (нормальное состояние);
  • Клапан открыт (при запитанной катушке).

Технические характеристики клапана соленоидного VALMA серии SVF-x-SV

Параметр Значение
Тип клапана соленоидный, с плавающей мембраной
Рабочая среда рабочие среды группы 2* по ТР ТС 032
Диаметр номинальный (DN) DN15…DN50
Давление номинальное (PN) PN10
Давление рабочее (Pр) 0,5…10 бар (0,05…1,0 МПа)
Температура рабочая (Тр) -10…+135 °С
Вязкость рабочей среды <50 сСт
Напряжение катушки ~220 В, =24 В
Мощность катушки 25 ВА для ~220В
18 Вт для =24В

* — Рабочие среды группы 2: рабочие среды, не относящиеся к легковоспламеняющимся, окисляющим (кроме воздуха с содержанием кислорода, соответствующим естественному составу атмосферного воздуха), горючим, взрывчатым, токсичным и высокотоксичным.


Расходные характеристики
Артикул Диаметр
номинальный
(DN)
Размер
резьбы
Диаметр
седла, мм
Коэфф. расхода (Kv)
л/мин м³/ч
SVF-T-015 DN 15 G 1/2″ 13 64 3,84
SVF-T-020 DN 20 G 3/4″ 25 170 10,2
SVF-T-025 DN 25 G 1″ 25 170 10,2
SVF-T-032 DN 32 G 1 1/4″ 38 312 18,7
SVF-T-040 DN 40 G 1 1/2″ 38 312 18,7
SVF-T-050 DN 50 G 2″ 48 680 40,8

Габаритные размеры клапана соленоидного VALMA серии SVF

Габаритные размеры клапана соленоидного VALMA серии SVF
Габаритные размеры клапана соленоидного VALMA SVF
Артикул G Габаритные размеры, мм
A B C
SVF-T-015 1/2″ 66,5 106,5 48
SVF-T-020 3/4″ 96 126 70
SVF-T-025 1″ 96 126 70
SVF-T-032 1 1/4″ 131 145,5 96
SVF-T-040 1 1/2″ 131 145,5 96
SVF-T-050 2″ 160 160 112

Информация для заказа клапана соленоидного VALMA серии SVF-x-SV

SV F - T - - SV -
Конструкция/назначение
С плавающей мембраной и
боковым расположением катушки
F
С мембраной принудительного подъема H
Тип присоединения
Муфтовое (резьбовое) T
Диаметр номинальный (DN), резьба
DN 15, G 1/2″ 015
DN 20, G 3/4″ 020
DN 25, G 1 ″ 025
DN 32, G 1 1/4″ 032
DN 40, G 1 1/2″ 040
DN 50, G2″ 050
Материалы
Корпус: латунь, уплотнения: NBR BN
Корпус: нержавеющая сталь, уплотнения: VITON SV
Напряжение катушки
24 В, постоянный ток 24DC
220 В, переменный ток 50-60 Гц 220AC

Пример: SVF-T-015-SV-24DC
