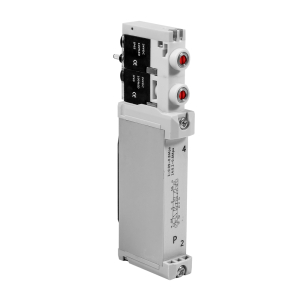

VPI-VM-14: Распределительные клапаны
Документация и ПО
| Наименование | Тип документа | Размер | Тип файла |
|---|---|---|---|
| VALMA-VPI-Vx.РЭ (Распределители для пневмоострова) | Руководство по эксплуатации | 5 MB | |
| Информационное письмо - Пневмоостров VPI | Письмо | 236 KB |
Описание распределительных клапанов VALMA серии VPI-VM-14
Распределитель серии VPI-VM представляет из себя золотниковый клапан с электропневматическим управлением. Перемещение золотника производится управляющим давлением, подаваемым по каналу «14» при подаче напряжения на электромагнитную катушку.
В зависимости от функции распределителя, направления потоков рабочего давления в различных состояниях клапана изменяются, то есть обеспечивается перераспределение рабочего давления.
Технические характеристики распределительных клапанов VPI-VM-14
| Параметр | Значение |
|---|---|
| Температура окружающей среды | -5…+60 °С |
| Температура рабочей/управляющей среды | -5…+60 °С |
| Номинальное давление (PN) | PN10 |
| Рабочая/управляющая среда | сжатый воздух по ГОСТ Р ISO8573-1 2016 (7:4:4) |
| Массовая концентрация частиц в рабочей/управляющей среде | не более 10 мг/м3 |
| Общая концентрация масел (в фазах аэрозолей, жидкости и паров) рабочей/управляющей среды | не более 5 мг/м3 |
| Температура точки росы рабочей/управляющей среды | ≤+3 °С |
| Напряжение катушки распределителя | =24 ±10% В |
| Мощность катушки распределителя | 1 Вт |
| Время (отклика) включения/выключения распределителя | 0,01…0,02 с |
| Степень защиты в составе пневмоострова | IP65 |
| Модель | Пневматическая функция | Пневмосхема | Номинальный расход (Qном), л/мин при Рр=6,5 бар (0,65 Па) и внеш. Рупр | Макс. частота срабатываний, Гц | Диапазон рабочего давления (Рр) | |
|---|---|---|---|---|---|---|
| при внутр. Рупр внутр, бар (МПа) |
при внеш. Рупр внеш, бар (МПа) |
|||||
| VPI-VM-14-R | 2х3/2 (НЗ+НЗ) |
|
520 | 10 | 1,5…8 (0,15…0,8) |
1,5…8 (0,15…0,8) |
| VPI-VM-14-H | 2х3/2 (НО+НЗ) |
|
520 | 10 | 1,5…8 (0,15…0,8) |
1,5…8 (0,15…0,8) |
| VPI-VM-14-U | 2х3/2 (НО+НО) |
|
520 | 10 | 2…8 (0,2…0,8) |
1,5…8 (0,15…0,8) |
| VPI-VM-14-M | 5/2 моностабильный |
|
530 | 15 | 1,5…8 (0,15…0,8) |
-0,9…8 (-0,09…0,8) |
| VPI-VM-14-B | 5/2 бистабильный |
|
530 | 15 | 1,5…8 (0,15…0,8) |
-0,9…8 (-0,09…0,8) |
| VPI-VM-14-C | 5/3 центр закрыт |
|
500 | 10 | 2…8 (0,2…0,8) |
-0,9…8 (-0,09…0,8) |
| VPI-VM-14-P | 5/3 центр открыт |
|
530 | 10 | 2…8 (0,2…0,8) |
-0,9…8 (-0,09…0,8) |
| VPI-VM-14-E | 5/3 центр на сброс |
|
480 | 10 | 2…8 (0,2…0,8) |
-0,9…8 (-0,09…0,8) |
Габаритные размеры распределительных клапанов VPI-VM-14
| Типоразмер | Габаритные размеры, мм | |||||||
|---|---|---|---|---|---|---|---|---|
| L | L1 | L2 | L3 | L4 | H | H1 | B | |
| VPI-VM-14 | 107,7 | 66,5 | 14,7 | 80,9 | 2,7 | 40,9 | 33 | 14,7 |
Информация для заказа распределительных клапанов VALMA серии VPI-VM-14
| VPI - | VM | - | 14 | - | |
|---|---|---|---|---|---|
| Обозначение устройства | |||||
| Распределитель с выходами на плиту | VM | ||||
| Типоразмер распределителя | |||||
| 14 мм (DN 6) | 14 | ||||
| Функция распределителя | |||||
| 5/2 с пневматическим возвратом | M | ||||
| 5/2 бистабильный | B | ||||
| 2x3/2 НО с пневматическим возвратом | U | ||||
| 2x3/2 НЗ с пневматическим возвратом | R | ||||
| 2x3/2 НЗ+НО с пневматическим возвратом | H | ||||
| 5/3 центр открыт | P | ||||
| 5/3 центр закрыт | C | ||||
| 5/3 центр на сброс | E | ||||
Пример: VPI-VM-14-M
