Цены и документация

Пневматические переключатели, кнопки, концевые выключатели

Наименование Наличие Цена с НДС
PF 204 R Кнопка аварийного останова без фиксации 2/2(НЗ), 4мм, пружинный возврат, цвет красный
 В наличии 3 153 Купить
PF 304 R Кнопка аварийного останова без фиксации 3/2(НЗ), 4мм, пружинный возврат, цвет красный
 В наличии 3 153 Купить
PF 314 R Кнопка аварийного останова без фиксации 3/2(НО), 4мм, пружинный возврат, цвет красный
 В наличии 3 210 Купить
MS 204 Механический миниклапан с рычажком, 2/2, НЗ, 4мм
 В наличии 1 915 Купить
MS 304 Механический миниклапан с рычажком, 3/2, НЗ, 4мм
 В наличии 1 915 Купить
MS 314 Механический миниклапан с рычажком, 3/2, НО, 4мм
 В наличии 2 105 Купить
MA 204 Механический миниклапан с кнопкой, 2/2, НЗ, 4мм
 В наличии 1 517 Купить
MA 304 Механический миниклапан с кнопкой, 3/2, НЗ, 4мм
 В пути 1 517 Купить
MA 314 Механический миниклапан с кнопкой, 3/2, НО, 4мм
 В наличии 1 675 Купить
MV 204 Механический миниклапан, 2/2, НЗ, 4мм
 В наличии 1 630 Купить
MV 304 Механический миниклапан, 3/2, 4мм
 В наличии 1 630 Купить
MV 314 Механический миниклапан, 3/2, НО, 4мм
 В наличии 1 779 Купить
MR 204 Механический миниклапан 2/2, 4мм, пружинный возврат
 В наличии 1 837 Купить

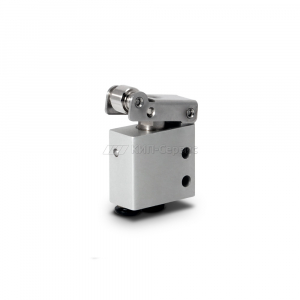

MR 304 Механический миниклапан с рычажком и роликом, 3/2, НЗ, 4мм
 В наличии 1 804 Купить
MR 314 Механический миниклапан с рычажком и роликом, 3/2, НО, 4мм
 В наличии 1 964 Купить
SR 204 Переключатель на 2 полож. с фикс., 2/2(НЗ), 4 мм
 В наличии 3 560 Купить
SR 304 Переключатель на 2 полож. с фикс., 3/2(НЗ), 4 мм
 В пути 3 665 Купить
SR 314 Переключатель на 2 полож. с фикс., 3/2(НО), 4 мм
 В наличии 3 682 Купить
SR 504 Переключатель на 2 полож. с фикс., 5/2, 4 мм
 В наличии 5 113 Купить
PFF204 Кнопка аварийного останова с фиксацией 2/2, 4мм, пружинный возврат
 В наличии 4 013 Купить
PFF304 Кнопка аварийного останова с фиксацией 3/2(НЗ), 4мм, пружинный возврат
 В наличии 4 133 Купить
PFF314 Кнопка аварийного останова с фиксацией 3/2(НО), 4мм, пружинный возврат
 В пути 4 270 Купить
PGI504 B Кнопка без фиксации, 5/2, 4 мм, пружинный возврат, цвет черный
 В наличии 4 183 Купить
PGI304 B Кнопка без фиксации, 3/2(НЗ), 4 мм, пружинный возврат, цвет черный
 В пути 2 632 Купить
PGI314 B Кнопка без фиксации, 3/2(НО), 4 мм, пружинный возврат, цвет черный
 В наличии 2 893 Купить
PGI204 B Кнопка без фиксации, 2/2(НЗ), 4 мм, пружинный возврат, цвет черный
 В наличии 2 713 Купить

Описание ручных пневмораспределителей

Пневматические переключатели и кнопки, представленные на данной странице, предназначены для использования в составе систем пневмоавтоматики, имеют компактный корпус для установки на дверцу шкафа управления в стандартное отверстие диаметром 22 мм.

Пневматические концевые выключатели обладают небольшими габаритными размерами, которые позволяют закрепить их даже в труднодоступных местах различных машин и установок.

Пневматические кнопки, переключатели и концевики имеют встроенные цанговые зажимы для подключения пневмотрубки диаметром 4 мм. В модельном ряду представлены элементы с пневматическими функциями 2/2 или 3/2 в нормально закрытом (НЗ) и нормально открытом (НО) исполнении.

Технические характеристики ручных пневмораспределителей

Параметр Значение
Температура управ. среды 0…+40 °C
Температура окруж. среды -10…+50 °C
Управ. среда фильтрованный воздух
Смазка среды(воздуха) не требуется
Присоединительные порты цанговый зажим 4 мм
Рабочая температура +20 °С
Рабочее давление 6 бар
Рабочий диапазон давления 0…10 бар

Габаритные размеры ручных пневмораспределителей

Управление кнопкой - пружинный возврат

Кнопка

PGI
PGI
Габаритные размеры PGI
Габаритные размеры, мм
Схема работы PGI
Схема работы

Кнопка "Гриб" - пружинный возврат

Кнопка

PF
PF
Габаритные размеры PF
Габаритные размеры, мм
Схема работы PF
Схема работы

Кнопка аварийного останова - микроклапан с фиксацией

Кнопка

PFF
PFF
Габаритные размеры PFF
Габаритные размеры, мм
Схема работы PFF
Схема работы

Переключатель - ручной возврат

Переключатель

SR
SR
Габаритные размеры SR
Габаритные размеры, мм
Схема работы SR
Схема работы

Распределительный клапан серии MV

Распределительный клапан

MV
MV
Габаритные размеры MV
Габаритные размеры, мм
Схема работы MV
Схема работы

Распределительный клапан серии MS

Механический миниклапан

MS
MS
Габаритные размеры MS
Габаритные размеры, мм
Схема работы MS
Схема работы

Распределительный клапан серии MA

Механический миниклапан

MA
MA
Габаритные размеры MA
Габаритные размеры, мм
Схема работы MA
Схема работы
