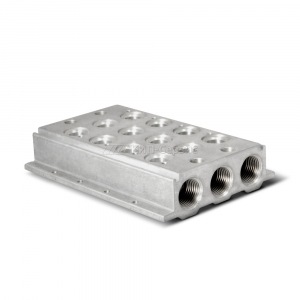

Монтажные плиты для пневмораспределителей серии JT и K

Наименование Наличие Цена с НДС
ME 0314 Монтажная плита для 3 пневмораспределит. серии Е, G 1/4" (прокладки и винты в комплекте)
 В наличии 4 445 Купить
PCH 014 Заглушка 1местная к плите МЕхх14
 В наличии 553 Купить
KME 0318 Монтажная плита для 3 пневмораспределит. серии К, JT, G 1/8", соед. под фитинги G1/4", (прокладки и винты в комплекте)
 В наличии 2 748 Купить
KME 0518 Монтажная плита для 5 пневмораспределит. серии К, JT, G 1/8", соед. под фитинги G1/4", (прокладки и винты в комплекте)
 В наличии 4 075 Купить
KME 0314 Монтажная плита для 3 пневмораспределит. серии К, JT, G 1/4", соед. под фитинги G3/8", (прокладки и винты в комплекте)
 В наличии 3 203 Купить
KME 0514 Монтажная плита для 5 пневмораспределит. серии К, JT, G 1/4", соед. под фитинги G3/8", (прокладки и винты в комплекте)
 В наличии 4 657 Купить
KPCH 018 Заглушка одноместная к плите КМЕхх18
 В наличии 388 Купить
KPCH 014 Заглушка одноместная к плите КМЕхх14
 В наличии 450 Купить
KME 0718 Монтажная плита для 7 пневмораспределит. серии К, JT, G 1/8", соед. под фитинги G1/4", (прокладки и винты в комплекте)
 В наличии 5 339 Купить
KME 0714 Монтажная плита для 7 пневмораспределит. серии К, JT, G 1/4", соед. под фитинги G3/8", (прокладки и винты в коплекте)
 В наличии 6 061 Купить
KME 1018 Монтажная плита для 10 пневмораспределит. серии К, JT, G 1/8", соед. под фитинги G1/4", (прокладки и винты в комплекте)
 В пути 7 128 Купить
KME 1014 Монтажная плита для 10 пневмораспределит. серии К, JT, G 1/4", соед. под фитинги G3/8", (прокладки и винты в комплекте)
 В наличии 8 004 Купить
KME 0418 Монтажная плита для 4 пневмораспределит. серии К, JT, G 1/8", соед. под фитинги G1/4", (прокладки и винты в комплекте)
 В наличии 3 407 Купить
KME 0414 Монтажная плита для 4 пневмораспределит. серии К, JT, G 1/4", соед. под фитинги G3/8", (прокладки и винты в комплекте)
 В наличии 3 848 Купить
KME 0818 Монтажная плита для 8 пневмораспределит. серии К, JT, G 1/8", соед. под фитинги G1/4", (прокладки и винты в комплекте)
 В наличии 5 958 Купить
KME 0814 Монтажная плита для 8 пневмораспределит. серии К, JT, G 1/4", соед. под фитинги G3/8", (прокладки и винты в комплекте)
 В наличии 6 781 Купить
KME 1614 Монтажная плита для 16 пневмораспределит. серии К, JT, G 1/4", соед. под фитинги G3/8", (прокладки и винты в комплекте)
 В наличии 13 064 Купить
KME 1618 Монтажная плита для 16 пневмораспределит. серии К, JT, G 1/8", соед. под фитинги G1/4", (прокладки и винты в комплекте)
 В наличии 11 673 Купить

Описание монтажных плит серии KME для клапанов VESTA

В пневматических системах управления и пневмошкафах автоматики применение монтажных плит позволяет упростить установку и настройку системы, а также экономит пространство.

Существует много разновидностей плит для различных серий клапанов.

На данный момент не существует единого стандарта по монтажным плитам и , как следствие, отсутствует совместимость плит и клапанов различных производителей.

    При подборе монтажной плиты необходимо учитывать:
  • присоединительные размеры плиты
  • количество посадочных мест

Габаритные размеры монтажных плит серии KME

KME: Монтажная плита для пневмораспределителей VESTA серий К, JT

Артикул Число мест Длина, мм Размер клапана B, мм C, мм D, мм E, мм
КME 218 2 61 1/8″ 21 5 19 60
КME 318 3 80
КME 418 4 99
КME 518 5 118
КME 618 6 137
КME 718 7 156
КME 818 8 175
КME 918 9 194
КME 1018 10 213
KME 214 2 73 1/4″ 25 6,5 23 70
KME 314 3 96
KME 414 4 119
KME 514 5 142
KME 614 6 165
KME 714 7 188
KME 814 8 211
KME 914 9 234
KME 1014 10 257

Общий вид
Общий вид монтажной плиты
Габаритные размеры
Габаритные размеры монтажной плиты, мм
Размер Габаритные размеры, мм
B C D E F G ØH ØI L M N A1
G 1/8″ 21 5 19 60 19 10 13 8 4,5 74,5 26 А = 1/4″
G 1/4″ 25 6,5 23 70 23 11,5 15,9 10 5 85 26 A = 3/8″

Плиты комплектуются уплотнительными кольцами и винтами для монтажа распределительных клапанов. Материал корпуса плиты - алюминий. Под заказ возможно изготовление плит с числом посадочных мест до 20.


KPCH: Заглушка к плите KME

Общий вид - Заглушки для монтажных плит
Общий вид заглушки
Габаритные размеры - Заглушки для монтажных плит
Габаритные размеры заглушки, мм
Артикул Размер Габаритные размеры, мм
B C D E
KPCH 018 G 1/8″ 49 18 13 35,5
KPCH 014 G 1/4″ 60 22 16,2 50
