Цены и документация

Линейные одностадийные вакуумные генераторы PVP

Наименование Наличие Цена с НДС
PVP 3 Вакуумный насос одноуровневый PVP3, P=G1/8, R=G1/8, U=G1/4, Pраб=4...6 бар, макс. вакуум -85КПа, до 3,7 cum/h
 В пути 4 947 Купить
PVP 7SX Вакуумный насос одноуровневый PVP 7SX, с манометром и глушителем, P=G1/4, U=G3/8, Pраб=4...6 бар, макс. вакуум -85КПа
 В наличии 14 048 Купить
PVP 1 Вакуумный насос линейный PVP1, P=G1/4, U=G1/4, Pраб=3...5 бар, макс. вакуум -85кПа
 В наличии 4 185 Купить

Описание, назначение и преимущества линейных одностадийных вакуумных генераторов

Соединение вакуумного генератора
Соединение вакуумного генератора

Подключение генератора PVP 1
(P - сжатый воздух;
R - выход;
U - вакуумное подключение)

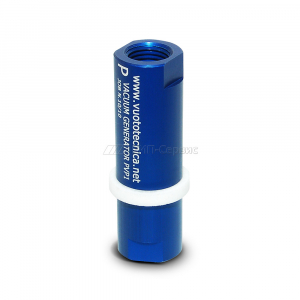

Вакуумный насос линейный PVP 1

Новая серия вакуумных генераторов по принципу Вентури. В отличии от традиционных вакуумных генераторов, они имеют два канала подачи и откачки воздуха расположенных в линию, а выпускной канал находится ортогонально им, и расположен по окружности генератора.

Генераторы легко демонтируются. Одним из преимуществ генераторов этой серии их небольшие габариты, простота обслуживания и лёгкость соединения с ниппелями или держателями вакуумных присосок.

Стандартно, они оснащаются сжатым фильтром из нержавеющей стали и специальным глушителем из микроволокна, который одет вокруг выпускного канала, делая его работу практически бесшумной. Генераторы полностью изготовлены из анодированного алюминия.


Вакуумный насос одноуровневый PVP 3

Одностадийные генераторы этой серии работают по принципу Вентури и обладают весьма компактными размерами и высокой производительностью.

Подача воздуха производится через канал P, генерация вакуума происходит через U, а выпуск воздуха будет через R.

Прервав подачу воздуха через P, генерация вакуума через U также остановится.

Вакуумные генераторы этой серии используются вместе с вакуумными присосками для захвата обработанных, не пористых объектов, в системах требующих небольшой мощности.

Они изготовлены из анодированного алюминия с медными эжекторами.


Вакуумный насос одноуровневый PVP 7SX

PVP 7 X работают по принципу Вентури. В отличии от PVP 2 и PVP 3 они имеют больший объём всасывания, благодаря объединению двух эжекторов в параллель. Специальный глушитель из порошковой керамики установлен на выхлопе, делая работу генератора практически бесшумной.

Они оборудуются вакуумметром для мониторинга уровня вакуума. Дополнительное соединение на корпусе позволяет установить вауумный мини выключатель для сигнализации уровня вакуума, или пневматический соленоидный клапан для быстрого восстановления атмосферного давления в приборе.

Генераторы изготовлены из анодированного алюминия, эжекторы из нержавеющей стали.

Генератор PVP 7SX по всем параметрам аналогичен предыдущей модели, за исключением модифицированного глушителя, который выполнен из натурального волокна звукопоглощающих материалов. Он помещен в специальный корпус из анодированного алюминия, что предотвращает засорение глушителя и позволяет использовать этот генератор при работе с нефтью или различными смесями.

PVP 7SX могут быть использованы вместо PVP 7X и, кроме того, они также могут работать во влажных или запыленных условиях.

Технические характеристики вакуумных генераторов серии PVP

Артикул PVP 1 PVP 3 PVP 7
Количество откачиваемого воздуха, м³/ч 0,9 1,0 1,0 3,4 3,5 3,7 8,5 8,8 8,9
Макс. уровень вакуума, -кПа 60 80 85 60 70 85 60 73 85
Финальное давление, м бар абс 400 200 150 400 300 150 400 270 150
Рабочее давление, бар(г) 3 4 5 4 5 6 4 5 6
Расход воздуха, Нл/c 0,5 0,6 0,8 1,1 1,3 1,5 2,3 2,8 3,2
Рабочая температура, °C -20…+80 -20…+80 -20…+80
Уровень шума, дБ(А) 62 80 63
Вес, г 44 100 470
Запасные части к генераторам PVP
Артикул PVP 1 PVP 3 PVP 7
Глушитель 00 15 114 00 15 74 00 15 55
Фильтр SP 1/4 l
Ремкомплект 00 15 276
Вакууметр 09 03 15

Примечание: Все показатели вакуума в таблице действительны при нормальном атмосферном давлении 1013 мбар и получены с постоянным рабочим давлением.


Объем воздуха (Нл/с) на разных уровнях вакуума (-кПа)

Количество откачиваемого воздуха на разных уровнях вакуума (-кПа)
Диаграмма для PVP 1
Количество откачиваемого воздуха на разных уровнях вакуума (-кПа)
Диаграмма для PVP 3
Количество откачиваемого воздуха на разных уровнях вакуума (-кПа)
Диаграмма для PVP 7
Артикул Рабочее давление, бар (г) Расход воздуха, Нл/с Объем воздуха (Нл/c) на разных уровнях вакуума, -кПа Макс. уровень вакуума, -кПа
10 20 30 40 50 60 70 80 85
PVP 1 5,0 0,8 0,27 0,25 0,22 0,18 0,12 0,07 0,06 0,03 0,004 85
PVP 3 6,0 1,5 1,03 0,82 0,72 0,61 0,41 0,24 0,15 0,08 0,008 85
PVP 7SX 6,0 3,2 2,47 2,28 2,10 1,94 1,44 0,97 0,86 0,54 0,05 85

Количество откачиваемого воздуха (мс/л = с/м3) на разных уровнях вакуума (-кПа)

Количество откачиваемого воздуха на разных уровнях вакуума (-кПа)
Диаграмма для PVP 1
Количество откачиваемого воздуха на разных уровнях вакуума (-кПа)
Диаграмма для PVP 3
Количество откачиваемого воздуха на разных уровнях вакуума (-кПа)
Диаграмма для PVP 7
Артикул Рабочее давление, бар (г) Расход воздуха, Нл/с Объем воздуха (мс/л = с/м³) на разных уровнях вакуума, -кПа Макс. уровень вакуума, -кПа
10 20 30 40 50 60 70 80 85
PVP 1 5,0 0,8 393 786 1336 2057 3312 4605 7690 13935 19787 85
PVP 3 6,0 1,5 104 207 353 544 857 1217 2033 3684 5232 85
PVP 7SX 6,0 3,2 43 86 147 226 365 507 847 1536 2181 85

Габаритные размеры линейных одностадийных вакуумных генераторов серии GV

Чертеж вакуумного генератора PVP1
Габаритные размеры вакуумного насоса PVP 1, мм

Чертеж вакуумного генератора PVP3
Габаритные размеры вакуумного насоса PVP 3, мм

Чертеж вакуумного генератора PVP7 X
Габаритные размеры вакуумного насоса PVP 7SX, мм

Габаритные размеры глушителя
Габаритные размеры глушителя для PVP 3 (артикул 00 15 74), мм
