Модуль ввода/вывода дискретных сигналов E-I/O DI16/DO16, DO16 и DO32

BERGHOF
EtherCAT Шина EtherCAT

Модули расширения ввода/вывода E-I/O подключаются к ПЛК EC1000 / EC2100, панельным контроллерам и предназначены для преобразования дискретных сигналов в цифровой вид для их передачи в ПЛК и обратно.

Особенности модулей ввода/вывода дискретных сигналов E-I/O

  • Комбинированные модули на разное количество дискретных входов и выходов
  • Входы / выходы: PNP / PNP
  • Подключение по высокоскоростной шине EtherCAT
  • Не требует настройки при подключении

Технические характеристики модулей ввода/вывода дискретных сигналов E-I/O

Технические характеристики модуля расширения E-I/O DI16/DO16
Параметр Значение
Подключение к контроллеру По внутренней шине EtherCAT
Напряжение питания =24 В (-20 / +25 %)
Потребляемая мощность 3,24 Вт
Габаритные размеры (Ш×В×Г) 25×120×90 мм
Дискретные входы
Количество и тип 16×PNP
Логический «0» -3…5 В
Логическая «1» 15…30 В
Время срабатывания 1 мс (минимальное) / 5 мс (типичное)
Дискретные выходы
Количество и тип 16×транзистор PNP
Максимальный ток для одного выхода 500 мА
Общий максимальный ток 8 А

Технические характеристики модуля ввода дискретных сигналов E-I/O DI
Параметр Значение
Подключение к контроллеру По внутренней шине EtherCAT
Напряжение питания =24 В (-20 / +25 %)
Потребляемая мощность 2,04 Вт
Габаритные размеры (Ш×В×Г) 25×120×90 мм
Варианты исполнения E-I/O DI16 E-I/O DI32
Количество и тип дискретных входов 16×PNP 32×PNP
Логический «0» -3…5 В
Логическая «1» 15…30 В
Время срабатывания 1 мс (минимальное) / 5 мс (типичное)

Технические характеристики модуля расширения E-I/O DO16
Параметр Значение
Подключение к контроллеру По внутренней шине EtherCAT
Напряжение питания =24 В (-20 / +25 %)
Потребляемая мощность 3,12 Вт
Габаритные размеры (Ш×В×Г) 25×120×90 мм
Дискретные выходы
Количество и тип 16×транзистор PNP
Максимальный ток для одного выхода 500 мА
Общий максимальный ток 8 А

Габаритные размеры модулей ввода/вывода дискретных сигналов E-I/O

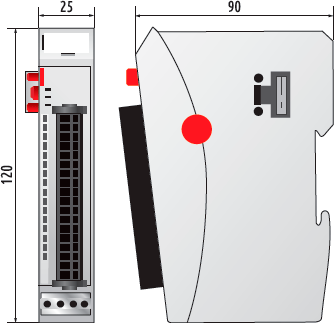

Габаритные размеры E-I/O DI16/DO16
Габаритные размеры модулей ввода/вывода дискретных сигналов E-I/O, мм

Внешний вид модулей ввода/вывода дискретных сигналов E-I/O

Внешний вид и расположение разъемов
Внешний вид и расположение разъемов модулей ввода/вывода дискретных сигналов E-I/O

Схема подключения модулей ввода/вывода дискретных сигналов E-I/O

Схема подключения модулей E-I/O DI16/DO16
Схема подключения модулей ввода/вывода E-I/O DI16/DO16

Схема подключения модулей E-I/O DI16
Схема подключения модулей ввода E-I/O DI16
Схема подключения модулей E-I/O DI32
Схема подключения модулей ввода E-I/O DI32

Схема подключения модулей E-I/O DO16
Схема подключения модулей вывода E-I/O DO16
