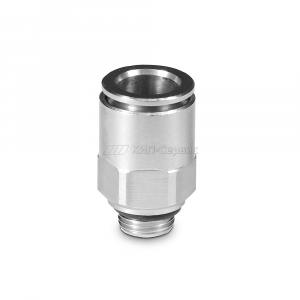

Фитинги прямые МА 12

Наименование Наличие Цена с НДС
MA 12 04 18 Фитинг прямой, 4мм х G 1/8" (наруж.резьба), T=(-20...+80)C, P=(-0,99...20) бар, корпус - никел.латунь, уплотнение резьбы - NBR
 В наличии 87 Купить
MA 12 04 14  Фитинг прямой, 4мм х G 1/4" (наруж.резьба), T=(-20...+80)C, P=(-0,99...20) бар, корпус - никел.латунь, уплотнение резьбы - NBR
 В наличии 96 Купить
MA 12 08 38  Фитинг прямой, 8мм х G 3/8" (наруж.резьба), T=(-20...+80)C, P=(-0,99...20) бар, корпус - никел.латунь, уплотнение резьбы - NBR
 В наличии 144 Купить
MA 12 14 38  Фитинг прямой, 14мм х G 3/8" (наруж.резьба), T=(-20...+80)C, P=(-0,99...20) бар, корпус - никел.латунь, уплотнение резьбы - NBR
 В наличии 351 Купить
MA 12 14 12  Фитинг прямой, 14мм х G 1/2" (наруж.резьба), T=(-20...+80)C, P=(-0,99...20) бар, корпус - никел.латунь, уплотнение резьбы - NBR
 В наличии 365 Купить
MA 12 06 M7  Фитинг прямой, 6мм х M7 (наруж.резьба), T=(-20...+80)C, P=(-0,99...20) бар, корпус - никел.латунь, уплотнение резьбы - NBR
 В наличии 102 Купить
MA 12 04 M7  Фитинг прямой, 4мм х M7 (наруж.резьба), T=(-20...+80)C, P=(-0,99...20) бар, корпус - никел.латунь, уплотнение резьбы - NBR
 В наличии 90 Купить
MA 12 06 M12x1,25  Фитинг прямой, 6мм х M12-1,25 (наруж.резьба), T=(-20...+80)C, P=(-0,99...20) бар, корпус - никел.латунь, уплотнение резьбы - NBR
 В наличии 141 Купить
MA 12 06 M12x1,5  Фитинг прямой, 6мм х M12-1,5 (наруж.резьба), T=(-20...+80)C, P=(-0,99...20) бар, корпус - никел.латунь, уплотнение резьбы - NBR
 В наличии 141 Купить
MA 12 04 M5  Фитинг прямой, 4мм х M5 (наруж.резьба), T=(-20...+80)C, P=(-0,99...20) бар, корпус - никел.латунь, уплотнение резьбы - NBR
 В наличии 83 Купить

Серия MA – пневматические фитинги с цанговым зажимом из никелированной латуни. Данная серия фитингов позволяет своевременно и быстро производить подключение пневмотрубок к различным устройствам или соединять трубки между собой. За счет использования цангового зажима установка трубки в фитинг осуществляется простым движением рук без использования какого-либо специального инструмента.

Описание нажимных фитингов серии MA

Пневматические фитинги серии MA предназначены для подключения пневмотрубок к пневматическим цилиндрам, распределительным клапанам и другим элементам пневмосистем, а также для соединения пневматических трубок между собой. Крепление трубки в данной серии фитингов осуществляется с помощью цангового зажима. Для фиксации трубки достаточно вставить её в фитинг до упора. Для извлечения трубки нужно нажать на кольцо фитинга, а затем потянуть за трубку, вытащив её из фитинга. Установка и извлечение трубки осуществляются максимально быстро простым движением рук и не требуют использования дополнительного инструмента.

Установка и извлечение трубки
Установка и извлечение трубки

Для компактного монтажа в прямых фитингах МА 12 имеется внутренний шестигранник, позволяющий закручивать фитинги без использования рожковых ключей.

Внутренний шестигранник в прямых фитингах МА 12
Внутренний шестигранник в прямых фитингах МА 12

Состав нажимных фитингов серии МА

Состав фитинга МА
Состав фитинга МА

1 - Корпус (никелированная латунь)

2 - Разжимное кольцо (никелированная латунь)

3 - Направляющее кольцо (Полиформальдегид (POM))

4 - Фиксирующее кольцо (Нержавеющая сталь AISI 301)

5 - Защитное кольцо (Полиформальдегид (POM))

6 - Уплотнительное кольцо (NBR)

7 - Уплотнительное кольцо (NBR)

Технические характеристики нажимных фитингов серии MA

  • Области применения: пневматические системы с фильтрованным воздухом
  • Рабочее давление: -0,99…+20 бар
  • Вакуум до -99 кПа
  • Оптимальное давление: 6 бар
  • Рабочая температура: -20…+80 °C
  • Материал корпуса: никелированная латунь
  • Материал уплотнений: нитрил-бутадиеновый каучук (NBR)
  • Соединения: резьбовые / быстросъемные (цанга)
  • Уплотнение резьбы: торцевое для цилиндрической резьбы (G), по резьбе для конической резьбы (R)
  • Рекомендуемые пневмотрубки: полиуретановые PU 98, полиамидные PA 12, фторопластовые PTFE

Габаритные размеры нажимного фитинга серии МА 12

Фитинг прямой прямая метрическая резьба - цанга

Фитинг прямой прямая метрическая резьба - цанга
Габаритные размеры фитинга прямого
с прямой метрической резьбой - цангой серии MA, мм
Код МА d D1 D2 D3 L1 L2 CH2 Вес, г
MA 12 04 M5 4 M5 9 8 4 19 2,5 4,6
MA 12 04 M6 4 M6 9 9 4,5 19,5 3 4,3
MA 12 04 M7 4 M7 9 9 5 20 3 5
MA 12 06 M5 6 M5 12 8 4 22 2,5 8,6
MA 12 06 M6 6 M6 12 9 4,5 22,5 3 8,9
MA 12 06 M7 6 M7 12 9 5 23 3 9,5

Фитинг прямой трубная цилиндрическая резьба

Фитинг прямой трубная цилиндрическая резьба
Габаритные размеры фитинга прямого
с трубной цилиндрической резьбой серии MA, мм
Код МА d D1 D2 D3 L1 L2 CH1 CH2 Вес, г
MA 12 04 18 4 G1/8 9 13 5 16,5 9 3 6,1
MA 12 04 14 4 G1/4 9 16 6,5 18,5 9 3 11,8
MA 12 06 18 6 G1/8 12 13,5 5 19,5 12 4 9
MA 12 06 12x1,25 6 М12x1,25 12 15 6,5 21 12 4 11,8
MA 12 06 12x1,5 6 М12x1,5 12 15 6,5 21 12 4 12,9
MA 12 06 14 6 G1/4 12 16 6,5 19,5 12 4 12,7
MA 12 08 18 8 G1/8 14 13 5 23,5 13 6 11,4
MA 12 08 14 8 G1/4 14 16 6,5 21,5 14 6 13,5
MA 12 08 12 8 G1/2 14 25 8,5 23 14 6 34,3
MA 12 08 38 8 G3/8 14 20 7 21 14 6 20,1
MA 12 10 14 10 G1/4 16 16 6,5 27,5 15 8 17,4
MA 12 10 38 10 G3/8 16 20 7 25 16 8 22,6
MA 12 10 12 10 G1/2 16 25 8,5 25,5 16 8 34,5
MA 12 12 14 12 G1/4 19 16 6,5 28,5 19 8 26,2
MA 12 12 38 12 G3/8 19 20 7 28,5 19 10 28,9
MA 12 12 12 12 G1/2 19 25 8,5 26,5 19 10 36,1
MA 12 14 12 14 G1/2 22 25 8,5 32 22 12 42,4
MA 12 14 38 14 G3/8 22 20 7 32 22 10 37,5
MA 12 16 12 16 G1/2 24 25 8,5 34,5 25 13 -
MA 12 16 34 16 G3/4 24 32 9,5 32 24 13 -
