Фитинги угловые МА 16

Наименование Наличие Цена с НДС
MA 16 04 18  Фитинг угловой, 4мм х G 1/8" (наруж.резьба), T=(-20...+80)C, P=(-0,99...20) бар, корпус - никел.латунь, уплотнение резьбы - NBR
 В наличии 152 Купить
MA 16 10 18 Фитинг угловой, 10мм х G 1/8" (наруж.резьба), T=(-20...+80)C, P=(-0,99...20) бар, корпус - никел.латунь, уплотнение резьбы - NBR
 В наличии 282 Купить
MA 16 06 12 Фитинг угловой, 6мм х G 1/2" (наруж.резьба), T=(-20...+80)C, P=(-0,99...20) бар, корпус - никел.латунь, уплотнение резьбы - NBR
 В наличии 252 Купить
MA 16 06 38 Фитинг угловой, 6мм х G 3/8" (наруж.резьба), T=(-20...+80)C, P=(-0,99...20) бар, корпус - никел.латунь, уплотнение резьбы - NBR
 В наличии 168 Купить
MA 16 04 14  Фитинг угловой, 4мм х G 1/4" (наруж.резьба), T=(-20...+80)C, P=(-0,99...20) бар, корпус - никел.латунь, уплотнение резьбы - NBR
 В наличии 162 Купить
MA 16 06 18  Фитинг угловой, 6мм х G 1/8" (наруж.резьба), T=(-20...+80)C, P=(-0,99...20) бар, корпус - никел.латунь, уплотнение резьбы - NBR
 В наличии 152 Купить
MA 16 06 14  Фитинг угловой, 6мм х G 1/4" (наруж.резьба), T=(-20...+80)C, P=(-0,99...20) бар, корпус - никел.латунь, уплотнение резьбы - NBR
 В наличии 162 Купить
MA 16 08 18 Фитинг угловой, 8мм х G 1/8" (наруж.резьба), T=(-20...+80)C, P=(-0,99...20) бар, корпус - никел.латунь, уплотнение резьбы - NBR
 В наличии 180 Купить
MA 16 08 14  Фитинг угловой, 8мм х G 1/4" (наруж.резьба), T=(-20...+80)C, P=(-0,99...20) бар, корпус - никел.латунь, уплотнение резьбы - NBR
 В наличии 189 Купить
MA 16 08 38  Фитинг угловой, 8мм х G 3/8" (наруж.резьба), T=(-20...+80)C, P=(-0,99...20) бар, корпус - никел.латунь, уплотнение резьбы - NBR
 В наличии 280 Купить
MA 16 10 14  Фитинг угловой, 10мм х G 1/4" (наруж.резьба), T=(-20...+80)C, P=(-0,99...20) бар, корпус - никел.латунь, уплотнение резьбы - NBR
 В наличии 258 Купить
MA 16 10 38  Фитинг угловой, 10мм х G 3/8" (наруж.резьба), T=(-20...+80)C, P=(-0,99...20) бар, корпус - никел.латунь, уплотнение резьбы - NBR
 В наличии 276 Купить
MA 16 10 12  Фитинг угловой, 10мм х G 1/2" (наруж.резьба), T=(-20...+80)C, P=(-0,99...20) бар, корпус - никел.латунь, уплотнение резьбы - NBR
 В наличии 357 Купить
MA 16 12 14  Фитинг угловой, 12мм х G 1/4" (наруж.резьба), T=(-20...+80)C, P=(-0,99...20) бар, корпус - никел.латунь, уплотнение резьбы - NBR
 В наличии 327 Купить
MA 16 12 38  Фитинг угловой, 12мм х G 3/8" (наруж.резьба), T=(-20...+80)C, P=(-0,99...20) бар, корпус - никел.латунь, уплотнение резьбы - NBR
 В наличии 327 Купить
MA 16 12 12  Фитинг угловой, 12мм х G 1/2" (наруж.резьба), T=(-20...+80)C, P=(-0,99...20) бар, корпус - никел.латунь, уплотнение резьбы - NBR
 В наличии 357 Купить
MA 16 14 12  Фитинг угловой, 14мм х G 1/2" (наруж.резьба), T=(-20...+80)C, P=(-0,99...20) бар, корпус - никел.латунь, уплотнение резьбы - NBR
 В наличии 535 Купить
MA 16 08 12  Фитинг угловой, 8мм х G 1/2" (наруж.резьба), T=(-20...+80)C, P=(-0,99...20) бар, корпус - никел.латунь, уплотнение резьбы - NBR
 В наличии 318 Купить
MA 16 06 M5  Фитинг угловой, 6мм х M5 (наруж.резьба), T=(-20...+80)C, P=(-0,99...20) бар, корпус - никел.латунь, уплотнение резьбы - NBR
 В наличии 154 Купить
MA 16 04 M6  Фитинг угловой, 4мм х M6 (наруж.резьба), T=(-20...+80)C, P=(-0,99...20) бар, корпус - никел.латунь, уплотнение резьбы - NBR
 В наличии 148 Купить
MA 16 06 M6  Фитинг угловой, 6мм х M6 (наруж.резьба), T=(-20...+80)C, P=(-0,99...20) бар, корпус - никел.латунь, уплотнение резьбы - NBR
 В наличии 167 Купить
MA 16 04 M5  Фитинг угловой, 4мм х M5 (наруж.резьба), T=(-20...+80)C, P=(-0,99...20) бар, корпус - никел.латунь, уплотнение резьбы - NBR
 В наличии 135 Купить

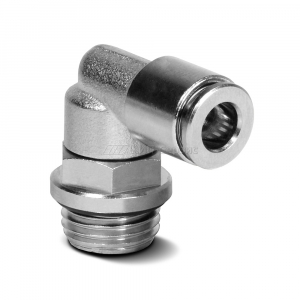

Серия MA – пневматические фитинги с цанговым зажимом из никелированной латуни. Данная серия фитингов позволяет своевременно и быстро производить подключение пневмотрубок к различным устройствам или соединять трубки между собой. За счет использования цангового зажима установка трубки в фитинг осуществляется простым движением рук без использования какого-либо специального инструмента.

Описание нажимных фитингов серии MA

Пневматические фитинги серии MA предназначены для подключения пневмотрубок к пневматическим цилиндрам, распределительным клапанам и другим элементам пневмосистем, а также для соединения пневматических трубок между собой. Крепление трубки в данной серии фитингов осуществляется с помощью цангового зажима. Для фиксации трубки достаточно вставить её в фитинг до упора. Для извлечения трубки нужно нажать на кольцо фитинга, а затем потянуть за трубку, вытащив её из фитинга. Установка и извлечение трубки осуществляются максимально быстро простым движением рук и не требуют использования дополнительного инструмента.

Установка и извлечение трубки
Установка и извлечение трубки

Состав нажимных фитингов серии МА

Состав фитинга МА
Состав фитинга МА

1 - Корпус (никелированная латунь)

2 - Разжимное кольцо (никелированная латунь)

3 - Направляющее кольцо (Полиформальдегид (POM))

4 - Фиксирующее кольцо (Нержавеющая сталь AISI 301)

5 - Защитное кольцо (Полиформальдегид (POM))

6 - Уплотнительное кольцо (NBR)

7 - Уплотнительное кольцо (NBR)

Технические характеристики нажимных фитингов серии MA

  • Области применения: пневматические системы с фильтрованным воздухом
  • Рабочее давление: -0,99…+20 бар
  • Вакуум до -99 кПа
  • Оптимальное давление: 6 бар
  • Рабочая температура: -20…+80 °C
  • Материал корпуса: никелированная латунь
  • Материал уплотнений: нитрил-бутадиеновый каучук (NBR)
  • Соединения: резьбовые / быстросъемные (цанга)
  • Уплотнение резьбы: торцевое для цилиндрической резьбы (G), по резьбе для конической резьбы (R)
  • Рекомендуемые пневмотрубки: полиуретановые PU 98, полиамидные PA 12, фторопластовые PTFE

Габаритные размеры нажимного фитинга серии МА 16

Фитинг угловой метрическая резьба - цанга (под трубку)

Фитинг угловой метрическая резьба - цанга (под трубку)
Габаритные размеры фитинга углового
с метрической резьбой - цангой (под трубку) серии MA, мм
Код МА d D1 D2 D3 L1 L2 L3 CH Вес, г
MA 16 04 M5 4 M5 9 10 4 14 17,5 9 8,8
MA 16 04 M6 4 M6 9 10 4,5 14,5 17,5 9 8,8
MA 16 06 M5 6 M5 12 10 4 14 20,5 9 11,9
MA 16 06 M6 6 M6 12 10 4,5 14,5 20,5 9 12

Фитинг из никелированной латуни угловой

Код МА d D1 D2 D3 L1 L2 L3 CH Вес, г
MA 16 04 18 4 G1/8 9 14,5 5 18 19,5 13 15,7
MA 16 04 14 4 G1/4 9 16 6,5 21,5 19,5 13 19
MA 16 06 18 6 G1/8 12 14,5 5 18 22 13 18,5
MA 16 06 14 6 G1/4 12 16 6,5 21,5 22 13 21,8
MA 16 08 18 8 G1/8 14 14,5 5 18 22,5 13 22
MA 16 08 14 8 G1/4 14 16 6,5 21,5 22,5 13 25,3
MA 16 08 12 8 G1/2 14 25 8,5 27,5 23 16 41
MA 16 08 38 8 G3/8 14 20 7 25,5 23 16 37,7
MA 16 10 14 10 G1/4 16 16 6,5 22 26 16 34
MA 16 10 38 10 G3/8 16 20 7 25,5 26 16 39,2
MA 16 10 12 10 G1/2 16 25 8,5 27,5 26 16 43,2
MA 16 12 14 12 G1/4 19 16 6,5 25,5 28,5 20 58,5
MA 16 12 38 12 G3/8 19 20 7 26 28,5 20 56,1
MA 16 12 12 12 G1/2 19 25 8,5 30,5 28,5 20 65,1
MA 16 14 12 14 G1/2 22 25 8,5 30,5 31 20 69,9
