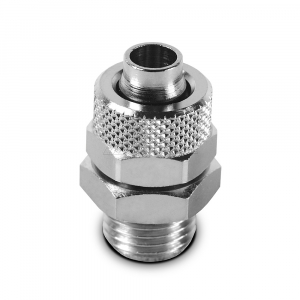

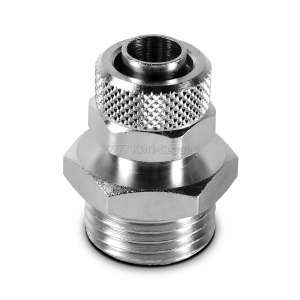

Фитинг прямой, трубная цилиндрическая резьба - накидная гайка MC 12
Документация и ПО
| Наименование | Тип документа | Размер | Тип файла |
|---|---|---|---|
| Фитинги cmatic с накидной гайкой, компрессионные фитинги | Каталог | 2 MB | |
| CMATIC-Фитинги.ОП (О сертификации фитингов) | Письмо | 1 MB |
Серия MC – пневматические фитинги с накидной гайкой. По сравнению с фитингами с цанговым зажимом, данная серия фитингов требует больше времени на установку и извлечение пневмотрубки, но имеет более простую конструкцию.
Описание фитингов серии MC
Пневматические фитинги серии MC предназначены для подключения пневмотрубок к пневматическим цилиндрам, распределительным клапанам и другим элементам пневмосистем, а также для соединения пневматических трубок между собой.
Присоединение трубки к фитингу осуществляется с помощью соединения с накидной гайкой. Данное соединение обладает наиболее простой конструкцией по сравнению с другими соединениями пневмофитингов. В фитингах данной серии уплотнение соединения осуществляется непосредственно прижимом пневмотрубки к штуцеру фитинга с помощью накидной гайки. Фитинги целиком выполнены из металла, за счет этого они имеют расширенный диапазон рабочих температур и увеличенное максимальное давление. Однако, в отличие от фитингов с цанговым зажимом, для фитингов с накидной гайкой нормируется как наружный, так и внутренний диаметр подключаемый пневмотрубки.
Для присоединения трубки необходимо снять накидную гайку с фитинга и надеть её на пневмотрубку, надеть трубку с гайкой на штуцер фитинга, а затем закрутить накидную гайку. Для извлечения трубки нужно выкрутить накидную гайку, после чего снять трубку со штуцера фитинга.
Технические характеристики фитингов серии MC
- Области применения: пневматические системы с фильтрованным воздухом
- Рабочее давление: -0,99…+25 бар
- Вакуум до -99 кПа
- Оптимальное давление: 6 бар
- Рабочая температура: -50…+150 °C
- Материал фитинга: никелированная латунь
- Соединения: резьбовые / накидная гайка
- Рекомендуемые пневмотрубки: полиуретановые PU 98, полиамидные PA 12, фторопластовые PTFE
Габаритные размеры фитинга серии MC 12
Фитинг прямой, трубная цилиндрическая резьба - накидная гайка
с трубной цилиндрической резьбой - накидной гайкой cерии MC, мм
| Код MC | d | D1 | L1 | L2 | CH1 | CH2 | Вес, г |
|---|---|---|---|---|---|---|---|
| MC 12 04 18 | 4-2,5 | G1/8 | 6 | 22,5 | 7 | 14 | 9,7 |
| MC 12 06 18 | 6-4 | G1/8 | 6 | 25,5 | 12 | 14 | 16,4 |
| MC 12 06 14 | 6-4 | G1/4 | 8 | 28 | 12 | 17 | 21 |
| MC 12 08 18 | 8-6 | G1/8 | 6 | 25,5 | 14 | 14 | 18,8 |
| MC 12 08 14 | 8-6 | G1/4 | 8 | 28 | 14 | 17 | 25,2 |
| MC 12 08 38 | 8-6 | G3/8 | 9 | 29 | 14 | 19 | 30,1 |
| MC 12 10 18 | 10-8 | G1/8 | 6 | 27 | 16 | 14 | 22,9 |
| MC 12 10 14 | 10-8 | G1/4 | 8 | 29,5 | 16 | 17 | 29,4 |
| MC 12 10 38 | 10-8 | G3/8 | 9 | 30,5 | 16 | 19 | 32,6 |
| MC 12 12 12 | 12-10 | G1/2 | 10 | 33,5 | 18 | 24 | 53,2 |
| MC 12 15 12 | 15-12,5 | G1/2 | 10 | 35,5 | 22 | 24 | 60,9 |
