КАСКАД 101: шкаф управления насосной станцией

Наименование	Наличие на складе	Цена руб. с НДС
КАСКАД 101-370-2-0 ШУ насосной станцией (2 насоса, 380В,37кВт,73А,поддерж-е давл-я по графику/ручн.,функция АВР+черед-е насосов;встр.защиты:сух. ход,внеш.авария каждого насоса,обрыв фазы,перегрузка,прорыв трубы;раб t-5...+35С,800х1000х300мм,RS-485) 274313.0000 Нет в наличии Шкафы управления: ШУ насосной станцией (2 насоса, 380В,37кВт,73А,поддерж-е давл-я по графику/ручн.,функция АВР+черед-е насосов;встр.защиты:сух. ход,внеш.авария каждого насоса,обрыв фазы,перегрузка,прорыв трубы;раб t-5...+35С,800х1000х300мм,RS-485) Шкафы управления		274 313,00
КАСКАД 101-110-2-0 ШУ насосной станцией (2 насоса,380В,11кВт,24А,поддерж-е давл-я по графику/ручн., функ-я АВР+черед-е насосов;встр.защиты:сухой ход,внеш.авария каждого насоса,обрыв фазы,перегрузка,прорыв трубы;раб.t -5..+35С,600х800х250 мм,RS-485) 132059.0000 Нет в наличии Шкафы управления: ШУ насосной станцией (2 насоса,380В,11кВт,24А,поддерж-е давл-я по графику/ручн., функ-я АВР+черед-е насосов;встр.защиты:сухой ход,внеш.авария каждого насоса,обрыв фазы,перегрузка,прорыв трубы;раб.t -5..+35С,600х800х250 мм,RS-485) Шкафы управления		132 059,00
КАСКАД 101-110-2-2 ШУ насосной станцией (2 насоса,380В,11кВт,24А,частотное регул.., функ-я АВР+черед-е насосов+каскадный режим; встр.защиты:сухой ход,внеш.авария кажд.насоса,обрыв фазы,перегрузка,прорывтрубы;рабтемп.-10..+35С,600х800х250мм,RS-485) 158564.0000 Нет в наличии Шкафы управления: ШУ насосной станцией (2 насоса,380В,11кВт,24А,частотное регул.., функ-я АВР+черед-е насосов+каскадный режим; встр.защиты:сухой ход,внеш.авария кажд.насоса,обрыв фазы,перегрузка,прорывтрубы;рабтемп.-10..+35С,600х800х250мм,RS-485) Шкафы управления		158 564,00
КАСКАД 101-150-2-0 ШУ насосной станцией (2 насоса,380В,15кВт,32А,поддерж-е давл-я по графику/ручн., функ-я АВР+черед-е насосов;встр.защиты:сухой ход,внеш. авария каждого насоса,обрыв фазы,перегрузка,прорыв трубы;раб t -5..+35С,600х800х250 мм,RS-485) 138670.0000 Нет в наличии Шкафы управления: ШУ насосной станцией (2 насоса,380В,15кВт,32А,поддерж-е давл-я по графику/ручн., функ-я АВР+черед-е насосов;встр.защиты:сухой ход,внеш. авария каждого насоса,обрыв фазы,перегрузка,прорыв трубы;раб t -5..+35С,600х800х250 мм,RS-485) Шкафы управления		138 670,00
КАСКАД 101-150-2-2 ШУ насосной станцией (2 насоса,380В,15кВт,32А,частотное регул.., функ-я АВР+черед-е насосов+каскадный режим; встр.защиты:сухой ход,внеш.авария кажд.насоса,обрыв фазы,перегрузка,прорывтрубы;рабтемп.-10..+35С,600х800х250мм,RS-485) 175215.0000 Нет в наличии Шкафы управления: ШУ насосной станцией (2 насоса,380В,15кВт,32А,частотное регул.., функ-я АВР+черед-е насосов+каскадный режим; встр.защиты:сухой ход,внеш.авария кажд.насоса,обрыв фазы,перегрузка,прорывтрубы;рабтемп.-10..+35С,600х800х250мм,RS-485) Шкафы управления		175 215,00
КАСКАД 101-185-2-2 ШУ насосной станцией (2 насоса,380В,18,5кВт,37А,частотное регул.., функ-я АВР+черед-е насосов+каскадный режим; встр.защиты:сухой ход,внеш.авария кажд.насоса,обрыв фазы,перегрузка,прорывтрубы;рабтемп.-10..+35С,600х800х250мм,RS-485) 223398.0000 Нет в наличии Шкафы управления: ШУ насосной станцией (2 насоса,380В,18,5кВт,37А,частотное регул.., функ-я АВР+черед-е насосов+каскадный режим; встр.защиты:сухой ход,внеш.авария кажд.насоса,обрыв фазы,перегрузка,прорывтрубы;рабтемп.-10..+35С,600х800х250мм,RS-485) Шкафы управления		223 398,00
КАСКАД 101-185-2-0 ШУ насосной станцией (2 насоса,380В,18,5кВт,38А,поддерж-е давл-я по граф./ручн.,функция АВР+черед-е насосов;встр.защиты:сухой ход,внеш. авария каждого насоса,обрыв фазы,перегрузка,прорыв трубы;раб t -5..+35С,800х1000х300мм,RS-485) 177196.0000 Нет в наличии Шкафы управления: ШУ насосной станцией (2 насоса,380В,18,5кВт,38А,поддерж-е давл-я по граф./ручн.,функция АВР+черед-е насосов;встр.защиты:сухой ход,внеш. авария каждого насоса,обрыв фазы,перегрузка,прорыв трубы;раб t -5..+35С,800х1000х300мм,RS-485) Шкафы управления		177 196,00
КАСКАД 101-022-2-0 ШУ насосной станцией (2 насоса,380В,2,2кВт,5,5А,поддержание давл-я по графику/ручн., функ-я АВР+черед-е насосов; встр.защиты:сухой ход,внеш.авария кажд.насоса,обрыв фазы,перегрузка,прорывтрубы;рабтемп.-5..+35С,600х800х250мм,RS-485) 100510.0000 Нет в наличии Шкафы управления: ШУ насосной станцией (2 насоса,380В,2,2кВт,5,5А,поддержание давл-я по графику/ручн., функ-я АВР+черед-е насосов; встр.защиты:сухой ход,внеш.авария кажд.насоса,обрыв фазы,перегрузка,прорывтрубы;рабтемп.-5..+35С,600х800х250мм,RS-485) Шкафы управления		100 510,00
КАСКАД 101-022-2-2 ШУ насосной станцией (2 насоса,380В,2,2кВт,5,5А,частотное регул.., функ-я АВР+черед-е насосов+каскадный режим; встр.защиты:сухой ход,внеш.авария кажд.насоса,обрыв фазы,перегрузка,прорывтрубы;рабтемп.-10..+35С,600х800х250мм,RS-485) 120303.0000 Нет в наличии Шкафы управления: ШУ насосной станцией (2 насоса,380В,2,2кВт,5,5А,частотное регул.., функ-я АВР+черед-е насосов+каскадный режим; встр.защиты:сухой ход,внеш.авария кажд.насоса,обрыв фазы,перегрузка,прорывтрубы;рабтемп.-10..+35С,600х800х250мм,RS-485) Шкафы управления		120 303,00
КАСКАД 101-220-2-0 ШУ насосной станцией (2 насоса,380В,22кВт,45А,поддерж-е давл-я по граф./ручн., функ-я АВР+черед-е насосов;встр.защиты:сухой ход,внеш. авария каждого насоса,обрыв фазы,перегрузка,прорыв трубы;раб t -5..+35С,800х1000х300 мм,RS-485) 208156.0000 Нет в наличии Шкафы управления: ШУ насосной станцией (2 насоса,380В,22кВт,45А,поддерж-е давл-я по граф./ручн., функ-я АВР+черед-е насосов;встр.защиты:сухой ход,внеш. авария каждого насоса,обрыв фазы,перегрузка,прорыв трубы;раб t -5..+35С,800х1000х300 мм,RS-485) Шкафы управления		208 156,00
КАСКАД 101-220-2-2 ШУ насосной станцией (2 насоса,380В,22кВт,45А,частотное регул.., функ-я АВР+черед-е насосов+каскадный режим; встр.защиты:сухой ход,внеш.авария кажд.насоса,обрыв фазы,перегрузка,прорывтрубы;рабтемп.-10..+35С,800х1000х300мм,RS-485) 265000.0000 Нет в наличии Шкафы управления: ШУ насосной станцией (2 насоса,380В,22кВт,45А,частотное регул.., функ-я АВР+черед-е насосов+каскадный режим; встр.защиты:сухой ход,внеш.авария кажд.насоса,обрыв фазы,перегрузка,прорывтрубы;рабтемп.-10..+35С,800х1000х300мм,RS-485) Шкафы управления		265 000,00
КАСКАД 101-037-2-2 ШУ насосной станцией (2 насоса,380В,3,7кВт,8,2А,частотное регул.., функ-я АВР+черед-е насосов+каскадный режим; встр.защиты:сухой ход,внеш.авария кажд.насоса,обрыв фазы,перегрузка,прорывтрубы;рабтемп.-10..+35С,600х800х250мм,RS-485) 124820.0000 Нет в наличии Шкафы управления: ШУ насосной станцией (2 насоса,380В,3,7кВт,8,2А,частотное регул.., функ-я АВР+черед-е насосов+каскадный режим; встр.защиты:сухой ход,внеш.авария кажд.насоса,обрыв фазы,перегрузка,прорывтрубы;рабтемп.-10..+35С,600х800х250мм,RS-485) Шкафы управления		124 820,00
КАСКАД 101-037-2-0 ШУ насосной станцией (2 насоса,380В,3,7кВт,8,5А, поддерж-е давл-я по графику/руч-е, функ-я АВР+черед-е насосов встр.защиты: сухой ход, внеш.авария кажд.насоса,обрыв фазы,перегрузка,прорывтрубы,раб t -5...+35С,600х800х250мм,RS-485 104789.0000 Нет в наличии Шкафы управления: ШУ насосной станцией (2 насоса,380В,3,7кВт,8,5А, поддерж-е давл-я по графику/руч-е, функ-я АВР+черед-е насосов встр.защиты: сухой ход, внеш.авария кажд.насоса,обрыв фазы,перегрузка,прорывтрубы,раб t -5...+35С,600х800х250мм,RS-485 Шкафы управления		104 789,00
КАСКАД 101-300-2-0 ШУ насосной станцией (2 насоса,380В,30кВт,60А,поддерж-е давл-я по граф./ручн.,функция АВР+черед-е насосов;встр.защиты:сухой ход,внеш.авария кажд.насоса,обрыв фазы,перегрузка,прорыв трубы;раб t -5..+35С,800х1000х300мм,RS-485) 242051.0000 Нет в наличии Шкафы управления: ШУ насосной станцией (2 насоса,380В,30кВт,60А,поддерж-е давл-я по граф./ручн.,функция АВР+черед-е насосов;встр.защиты:сухой ход,внеш.авария кажд.насоса,обрыв фазы,перегрузка,прорыв трубы;раб t -5..+35С,800х1000х300мм,RS-485) Шкафы управления		242 051,00
КАСКАД 101-300-2-2 ШУ насосной станцией (2 насоса,380В,30кВт,60А,частотное регул.., функ-я АВР+черед-е насосов+каскадный режим; встр.защиты:сухой ход,внеш.авария кажд.насоса,обрыв фазы,перегрузка,прорывтрубы;рабтемп.-10..+35С,800х1000х300мм,RS-485) 318971.0000 Нет в наличии Шкафы управления: ШУ насосной станцией (2 насоса,380В,30кВт,60А,частотное регул.., функ-я АВР+черед-е насосов+каскадный режим; встр.защиты:сухой ход,внеш.авария кажд.насоса,обрыв фазы,перегрузка,прорывтрубы;рабтемп.-10..+35С,800х1000х300мм,RS-485) Шкафы управления		318 971,00
КАСКАД 101-370-2-2 ШУ насосной станцией (2 насоса,380В,37кВт,73А,частотное регул.., функ-я АВР+черед-е насосов+каскадный режим; встр.защиты:сухой ход,внеш.авария кажд.насоса,обрыв фазы,перегрузка,прорывтрубы;рабтемп.-10..+35С,600х800х250мм,RS-485) 353671.0000 Нет в наличии Шкафы управления: ШУ насосной станцией (2 насоса,380В,37кВт,73А,частотное регул.., функ-я АВР+черед-е насосов+каскадный режим; встр.защиты:сухой ход,внеш.авария кажд.насоса,обрыв фазы,перегрузка,прорывтрубы;рабтемп.-10..+35С,600х800х250мм,RS-485) Шкафы управления		353 671,00
КАСКАД 101-450-2-0 ШУ насосной станцией (2 насоса,380В,45кВт,91А,поддерж-е давл-я по граф./ручн.,функция АВР+черед-е насосов;встр.защиты:сухой ход,внеш.авария кажд. насоса,обрыв фазы,перегрузка,прорыв трубы;раб t -5..+35С,1000х1400х300мм,RS-485) 337400.0000 Нет в наличии Шкафы управления: ШУ насосной станцией (2 насоса,380В,45кВт,91А,поддерж-е давл-я по граф./ручн.,функция АВР+черед-е насосов;встр.защиты:сухой ход,внеш.авария кажд. насоса,обрыв фазы,перегрузка,прорыв трубы;раб t -5..+35С,1000х1400х300мм,RS-485) Шкафы управления		337 400,00
КАСКАД 101-055-2-0 ШУ насосной станцией (2 насоса,380В,5,5кВт,13А,поддерж-е давл-я по граф.у/ручн.,функ-я АВР+черед-е насосов;встр.защиты: сухой ход, внеш. авария кажд. насоса,обрыв фазы,перегрузка,прорыв трубы; раб t -5...+35С,600х800х250 мм,RS-485) 109910.0000 Нет в наличии Шкафы управления: ШУ насосной станцией (2 насоса,380В,5,5кВт,13А,поддерж-е давл-я по граф.у/ручн.,функ-я АВР+черед-е насосов;встр.защиты: сухой ход, внеш. авария кажд. насоса,обрыв фазы,перегрузка,прорыв трубы; раб t -5...+35С,600х800х250 мм,RS-485) Шкафы управления		109 910,00
КАСКАД 101-055-2-2 ШУ насосной станцией (2 насоса,380В,5,5кВт,13А,частотное регул.., функ-я АВР+черед-е насосов+каскадный режим; встр.защиты:сухой ход,внеш.авария кажд.насоса,обрыв фазы,перегрузка,прорывтрубы;рабтемп.-10..+35С,600х800х250мм,RS-485) 130697.0000 Нет в наличии Шкафы управления: ШУ насосной станцией (2 насоса,380В,5,5кВт,13А,частотное регул.., функ-я АВР+черед-е насосов+каскадный режим; встр.защиты:сухой ход,внеш.авария кажд.насоса,обрыв фазы,перегрузка,прорывтрубы;рабтемп.-10..+35С,600х800х250мм,RS-485) Шкафы управления		130 697,00
КАСКАД 101-075-2-0 ШУ насосной станцией (2 насоса,380В,7,5кВт,18А,поддерж-е давл-я по графику/ручное, функ-я АВР+черед-е насосов;встр.защиты:сухой ход,внеш.авария кажд. насоса,обрыв фазы,перегрузка,прорыв трубы;раб t -5...+35С,600х800х250 мм,RS-485 116009.0000 Нет в наличии Шкафы управления: ШУ насосной станцией (2 насоса,380В,7,5кВт,18А,поддерж-е давл-я по графику/ручное, функ-я АВР+черед-е насосов;встр.защиты:сухой ход,внеш.авария кажд. насоса,обрыв фазы,перегрузка,прорыв трубы;раб t -5...+35С,600х800х250 мм,RS-485 Шкафы управления		116 009,00
КАСКАД 101-075-2-2 ШУ насосной станцией (2 насоса,380В,7,5кВт,18А,частотное регул.., функ-я АВР+черед-е насосов+каскадный режим; встр.защиты:сухой ход,внеш.авария кажд.насоса,обрыв фазы,перегрузка,прорывтрубы;рабтемп.-10..+35С,600х800х250мм,RS-485) 135967.0000 Нет в наличии Шкафы управления: ШУ насосной станцией (2 насоса,380В,7,5кВт,18А,частотное регул.., функ-я АВР+черед-е насосов+каскадный режим; встр.защиты:сухой ход,внеш.авария кажд.насоса,обрыв фазы,перегрузка,прорывтрубы;рабтемп.-10..+35С,600х800х250мм,RS-485) Шкафы управления		135 967,00
КАСКАД 101-110-3-2 ШУ насосной станцией (3 насоса,380В,11кВт,24А,частотное регул.., функ-я АВР+черед-е насосов+каскадный режим; встр.защиты:сухой ход,внеш.авария кажд.насоса,обрыв фазы,перегрузка,прорывтрубы;рабтемп.-10..+35С,600х800х250мм,RS-485) 176235.0000 Нет в наличии Шкафы управления: ШУ насосной станцией (3 насоса,380В,11кВт,24А,частотное регул.., функ-я АВР+черед-е насосов+каскадный режим; встр.защиты:сухой ход,внеш.авария кажд.насоса,обрыв фазы,перегрузка,прорывтрубы;рабтемп.-10..+35С,600х800х250мм,RS-485) Шкафы управления		176 235,00
КАСКАД 101-150-3-2 ШУ насосной станцией (3 насоса,380В,15кВт,32А,частотное регул.., функ-я АВР+черед-е насосов+каскадный режим; встр.защиты:сухой ход,внеш.авария кажд.насоса,обрыв фазы,перегрузка,прорывтрубы;рабтемп.-10..+35С,600х800х250мм,RS-485) 191762.0000 Нет в наличии Шкафы управления: ШУ насосной станцией (3 насоса,380В,15кВт,32А,частотное регул.., функ-я АВР+черед-е насосов+каскадный режим; встр.защиты:сухой ход,внеш.авария кажд.насоса,обрыв фазы,перегрузка,прорывтрубы;рабтемп.-10..+35С,600х800х250мм,RS-485) Шкафы управления		191 762,00
КАСКАД 101-185-3-2 ШУ насосной станцией (3 насоса,380В,18,5кВт,37А,частотное регул.., функ-я АВР+черед-е насосов+каскадный режим; встр.защиты:сухой ход,внеш.авария кажд.насоса,обрыв фазы,перегрузка,прорывтрубы;рабтемп.-10..+35С,600х800х250мм,RS-485) 250322.0000 Нет в наличии Шкафы управления: ШУ насосной станцией (3 насоса,380В,18,5кВт,37А,частотное регул.., функ-я АВР+черед-е насосов+каскадный режим; встр.защиты:сухой ход,внеш.авария кажд.насоса,обрыв фазы,перегрузка,прорывтрубы;рабтемп.-10..+35С,600х800х250мм,RS-485) Шкафы управления		250 322,00
КАСКАД 101-022-3-2 ШУ насосной станцией (3 насоса,380В,2,2кВт,5,5А,частотное регул.., функ-я АВР+черед-е насосов+каскадный режим; встр.защиты:сухой ход,внеш.авария кажд.насоса,обрыв фазы,перегрузка,прорывтрубы;рабтемп.-10..+35С,600х800х250мм,RS-485) 130403.0000 Нет в наличии Шкафы управления: ШУ насосной станцией (3 насоса,380В,2,2кВт,5,5А,частотное регул.., функ-я АВР+черед-е насосов+каскадный режим; встр.защиты:сухой ход,внеш.авария кажд.насоса,обрыв фазы,перегрузка,прорывтрубы;рабтемп.-10..+35С,600х800х250мм,RS-485) Шкафы управления		130 403,00
КАСКАД 101-220-3-2 ШУ насосной станцией (3 насоса,380В,22кВт,45А,частотное регул.., функ-я АВР+черед-е насосов+каскадный режим; встр.защиты:сухой ход,внеш.авария кажд.насоса,обрыв фазы,перегрузка,прорывтрубы;рабтемп.-10..+35С,600х800х250мм,RS-485) 308768.0000 Нет в наличии Шкафы управления: ШУ насосной станцией (3 насоса,380В,22кВт,45А,частотное регул.., функ-я АВР+черед-е насосов+каскадный режим; встр.защиты:сухой ход,внеш.авария кажд.насоса,обрыв фазы,перегрузка,прорывтрубы;рабтемп.-10..+35С,600х800х250мм,RS-485) Шкафы управления		308 768,00
КАСКАД 101-037-3-2 ШУ насосной станцией (3 насоса,380В,3,7кВт,8,2А,частотное регул.., функ-я АВР+черед-е насосов+каскадный режим; встр.защиты:сухой ход,внеш.авария кажд.насоса,обрыв фазы,перегрузка,прорывтрубы;рабтемп.-10..+35С,600х800х250мм,RS-485) 134919.0000 Нет в наличии Шкафы управления: ШУ насосной станцией (3 насоса,380В,3,7кВт,8,2А,частотное регул.., функ-я АВР+черед-е насосов+каскадный режим; встр.защиты:сухой ход,внеш.авария кажд.насоса,обрыв фазы,перегрузка,прорывтрубы;рабтемп.-10..+35С,600х800х250мм,RS-485) Шкафы управления		134 919,00
КАСКАД 101-300-3-2 ШУ насосной станцией (3 насоса,380В,30кВт,60А,частотное регул.., функ-я АВР+черед-е насосов+каскадный режим; встр.защиты:сухой ход,внеш.авария кажд.насоса,обрыв фазы,перегрузка,прорывтрубы;рабтемп.-10..+35С,600х800х250мм,RS-485) 369634.0000 Нет в наличии Шкафы управления: ШУ насосной станцией (3 насоса,380В,30кВт,60А,частотное регул.., функ-я АВР+черед-е насосов+каскадный режим; встр.защиты:сухой ход,внеш.авария кажд.насоса,обрыв фазы,перегрузка,прорывтрубы;рабтемп.-10..+35С,600х800х250мм,RS-485) Шкафы управления		369 634,00
КАСКАД 101-370-3-2 ШУ насосной станцией (3 насоса,380В,37кВт,73А,частотное регул.., функ-я АВР+черед-е насосов+каскадный режим; встр.защиты:сухой ход,внеш.авария кажд.насоса,обрыв фазы,перегрузка,прорывтрубы;рабтемп.-10..+35С,600х800х250мм,RS-485) 407945.0000 Нет в наличии Шкафы управления: ШУ насосной станцией (3 насоса,380В,37кВт,73А,частотное регул.., функ-я АВР+черед-е насосов+каскадный режим; встр.защиты:сухой ход,внеш.авария кажд.насоса,обрыв фазы,перегрузка,прорывтрубы;рабтемп.-10..+35С,600х800х250мм,RS-485) Шкафы управления		407 945,00
КАСКАД 101-055-3-2 ШУ насосной станцией (3 насоса,380В,5,5кВт,13А,частотное регул.., функ-я АВР+черед-е насосов+каскадный режим; встр.защиты:сухой ход,внеш.авария кажд.насоса,обрыв фазы,перегрузка,прорывтрубы;рабтемп.-10..+35С,600х800х250мм,RS-485) 141767.0000 Нет в наличии Шкафы управления: ШУ насосной станцией (3 насоса,380В,5,5кВт,13А,частотное регул.., функ-я АВР+черед-е насосов+каскадный режим; встр.защиты:сухой ход,внеш.авария кажд.насоса,обрыв фазы,перегрузка,прорывтрубы;рабтемп.-10..+35С,600х800х250мм,RS-485) Шкафы управления		141 767,00
КАСКАД 101-075-3-2 ШУ насосной станцией (3 насоса,380В,7,5кВт,18А,частотное регул.., функ-я АВР+черед-е насосов+каскадный режим; встр.защиты:сухой ход,внеш.авария кажд.насоса,обрыв фазы,перегрузка,прорывтрубы;рабтемп.-10..+35С,600х800х250мм,RS-485) 147250.0000 Нет в наличии Шкафы управления: ШУ насосной станцией (3 насоса,380В,7,5кВт,18А,частотное регул.., функ-я АВР+черед-е насосов+каскадный режим; встр.защиты:сухой ход,внеш.авария кажд.насоса,обрыв фазы,перегрузка,прорывтрубы;рабтемп.-10..+35С,600х800х250мм,RS-485) Шкафы управления		147 250,00
КАСКАД 101-300-1-1 ШУ повысительным насосом (380В, 30кВт,60А, поддержание давления по графику/ручное;встр. защиты: сухой ход, внеш. авария насоса,обрыв фазы, перегрузка, прорыв трубы;раб t -5..+35С,800х1000х300 мм, GPRS,поддержка OnlineScan) 220048.0000 Нет в наличии Шкафы управления: ШУ повысительным насосом (380В, 30кВт,60А, поддержание давления по графику/ручное;встр. защиты: сухой ход, внеш. авария насоса,обрыв фазы, перегрузка, прорыв трубы;раб t -5..+35С,800х1000х300 мм, GPRS,поддержка OnlineScan) Шкафы управления		220 048,00
КАСКАД 101-110-1-0 ШУ повысительным насосом (380В, 11кВт, 24А, поддержание давления по графику/ручное;встр. защиты: сухой ход, внеш. авария насоса,обрыв фазы, перегрузка, прорыв трубы;раб температура -5...+35 С, 600х800х250 мм,RS-485) 116276.0000 Нет в наличии Шкафы управления: ШУ повысительным насосом (380В, 11кВт, 24А, поддержание давления по графику/ручное;встр. защиты: сухой ход, внеш. авария насоса,обрыв фазы, перегрузка, прорыв трубы;раб температура -5...+35 С, 600х800х250 мм,RS-485) Шкафы управления		116 276,00
КАСКАД 101-150-1-0 ШУ повысительным насосом (380В, 15кВт,32А, поддержание давления по графику/ручное;в тр. защиты: сухой ход, внеш. авария насоса,обрыв фазы, перегрузка, прорыв трубы;раб температура -5...+35 С, 600х800х250 мм,RS-485) 134989.0000 Нет в наличии Шкафы управления: ШУ повысительным насосом (380В, 15кВт,32А, поддержание давления по графику/ручное;в тр. защиты: сухой ход, внеш. авария насоса,обрыв фазы, перегрузка, прорыв трубы;раб температура -5...+35 С, 600х800х250 мм,RS-485) Шкафы управления		134 989,00
КАСКАД 101-185-1-0 ШУ повысительным насосом (380В, 18,5кВт,38А, поддержание давления по графику/ручное;встр. защиты: сухой ход, внеш. авария насоса,обрыв фазы, перегрузка, прорыв трубы;раб температура -5...+35 С, 600х800х250 мм,RS-485) 154803.0000 Нет в наличии Шкафы управления: ШУ повысительным насосом (380В, 18,5кВт,38А, поддержание давления по графику/ручное;встр. защиты: сухой ход, внеш. авария насоса,обрыв фазы, перегрузка, прорыв трубы;раб температура -5...+35 С, 600х800х250 мм,RS-485) Шкафы управления		154 803,00
КАСКАД 101-022-1-0 ШУ повысительным насосом (380В, 2,2кВт, 5,5А, поддержание давления по графику/ручное; встр. защиты: сухой ход, внеш. авария насоса, обрыв фазы, перегрузка, прорыв трубы; раб температура -5..+35 С,600х600х250 мм, RS-485 85707.0000 Нет в наличии Шкафы управления: ШУ повысительным насосом (380В, 2,2кВт, 5,5А, поддержание давления по графику/ручное; встр. защиты: сухой ход, внеш. авария насоса, обрыв фазы, перегрузка, прорыв трубы; раб температура -5..+35 С,600х600х250 мм, RS-485 Шкафы управления		85 707,00
КАСКАД 101-220-1-0 ШУ повысительным насосом (380В, 22кВт,45А,поддержание давления по графику/ручное;встр. защиты: сухой ход, внеш. авария насоса,обрыв фазы, перегрузка, прорыв трубы;раб температура -5...+35 С, 800х1000х300 мм,RS-485) 184992.0000 Нет в наличии Шкафы управления: ШУ повысительным насосом (380В, 22кВт,45А,поддержание давления по графику/ручное;встр. защиты: сухой ход, внеш. авария насоса,обрыв фазы, перегрузка, прорыв трубы;раб температура -5...+35 С, 800х1000х300 мм,RS-485) Шкафы управления		184 992,00
КАСКАД 101-037-1-0 ШУ повысительным насосом (380В, 3,7кВт, 8,5А, поддержание давления по графику/ручное; встр. защиты: сухой ход, внеш. авария насоса,обрыв фазы, перегрузка, прорыв трубы; раб температура -5...+35 С, 600х600х250 мм,RS-485) 89576.0000 Нет в наличии Шкафы управления: ШУ повысительным насосом (380В, 3,7кВт, 8,5А, поддержание давления по графику/ручное; встр. защиты: сухой ход, внеш. авария насоса,обрыв фазы, перегрузка, прорыв трубы; раб температура -5...+35 С, 600х600х250 мм,RS-485) Шкафы управления		89 576,00
КАСКАД 101-300-1-0 ШУ повысительным насосом (380В, 30кВт,60А, поддержание давления по графику/ручное;встр. защиты: сухой ход, внеш. авария насоса,обрыв фазы, перегрузка, прорыв трубы;раб температура -5...+35 С, 800х1000х300 мм,RS-485) 213327.0000 Нет в наличии Шкафы управления: ШУ повысительным насосом (380В, 30кВт,60А, поддержание давления по графику/ручное;встр. защиты: сухой ход, внеш. авария насоса,обрыв фазы, перегрузка, прорыв трубы;раб температура -5...+35 С, 800х1000х300 мм,RS-485) Шкафы управления		213 327,00
КАСКАД 101-370-1-0 ШУ повысительным насосом (380В, 37кВт,73А,поддержание давления по графику/ручное;встр. защиты: сухой ход, внеш. авария насоса,обрыв фазы, перегрузка, прорыв трубы; раб температура -5...+35 С, 800х1000х300 мм,RS-485) 241082.0000 Нет в наличии Шкафы управления: ШУ повысительным насосом (380В, 37кВт,73А,поддержание давления по графику/ручное;встр. защиты: сухой ход, внеш. авария насоса,обрыв фазы, перегрузка, прорыв трубы; раб температура -5...+35 С, 800х1000х300 мм,RS-485) Шкафы управления		241 082,00
КАСКАД 101-450-1-0 ШУ повысительным насосом (380В, 45кВт,91А, поддержание давления по графику/ручное;встр. защиты: сухой ход, внеш. авария насоса,обрыв фазы, перегрузка, прорыв трубы;раб температура -5...+35 С, 1000х1400х300 мм,RS-485) 299241.0000 Нет в наличии Шкафы управления: ШУ повысительным насосом (380В, 45кВт,91А, поддержание давления по графику/ручное;встр. защиты: сухой ход, внеш. авария насоса,обрыв фазы, перегрузка, прорыв трубы;раб температура -5...+35 С, 1000х1400х300 мм,RS-485) Шкафы управления		299 241,00
КАСКАД 101-055-1-0 ШУ повысительным насосом (380В, 5,5кВт, 13А, поддержание давления по графику/ручное; встр. защиты: сухой ход, внеш. авария насоса,обрыв фазы, перегрузка, прорыв трубы; раб темп-ра -5...+35 С, 600х600х250 мм,RS-485) 94517.0000 Нет в наличии Шкафы управления: ШУ повысительным насосом (380В, 5,5кВт, 13А, поддержание давления по графику/ручное; встр. защиты: сухой ход, внеш. авария насоса,обрыв фазы, перегрузка, прорыв трубы; раб темп-ра -5...+35 С, 600х600х250 мм,RS-485) Шкафы управления		94 517,00
КАСКАД 101-075-1-0 ШУ повысительным насосом (380В, 7,5кВт, 18А, поддержание давления по графику/ручное;встр. защиты: сухой ход, внеш. авария насоса,обрыв фазы, перегрузка, прорыв трубы;раб температура -5...+35 С, 600х600х250 мм,RS-485) 99480.0000 Нет в наличии Шкафы управления: ШУ повысительным насосом (380В, 7,5кВт, 18А, поддержание давления по графику/ручное;встр. защиты: сухой ход, внеш. авария насоса,обрыв фазы, перегрузка, прорыв трубы;раб температура -5...+35 С, 600х600х250 мм,RS-485) Шкафы управления		99 480,00

Шкаф управления КАСКАД 101 применяется для поддержания стабильного давления в системе методом частотного регулирования.

Применение
Особенности
Технические характеристики

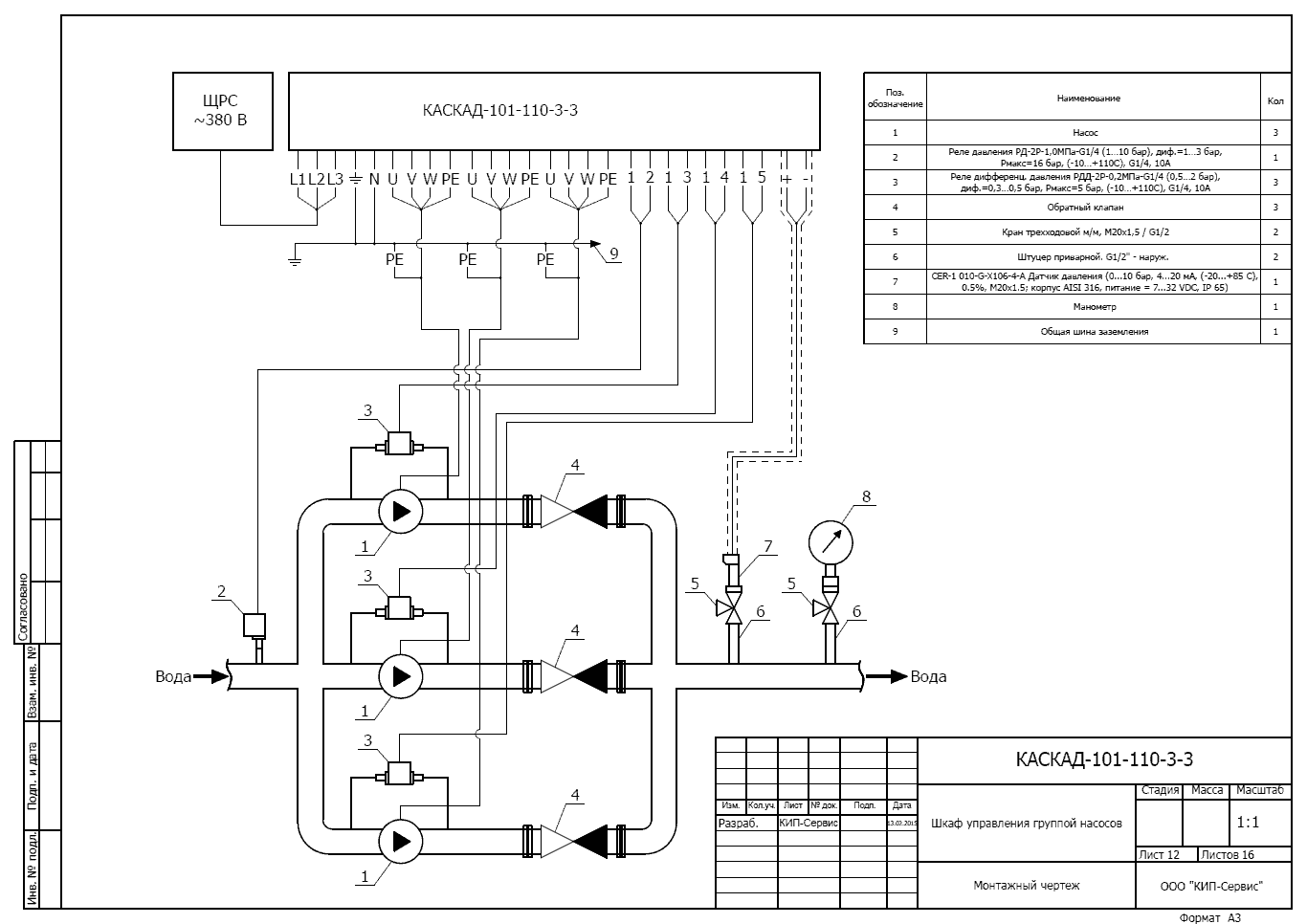

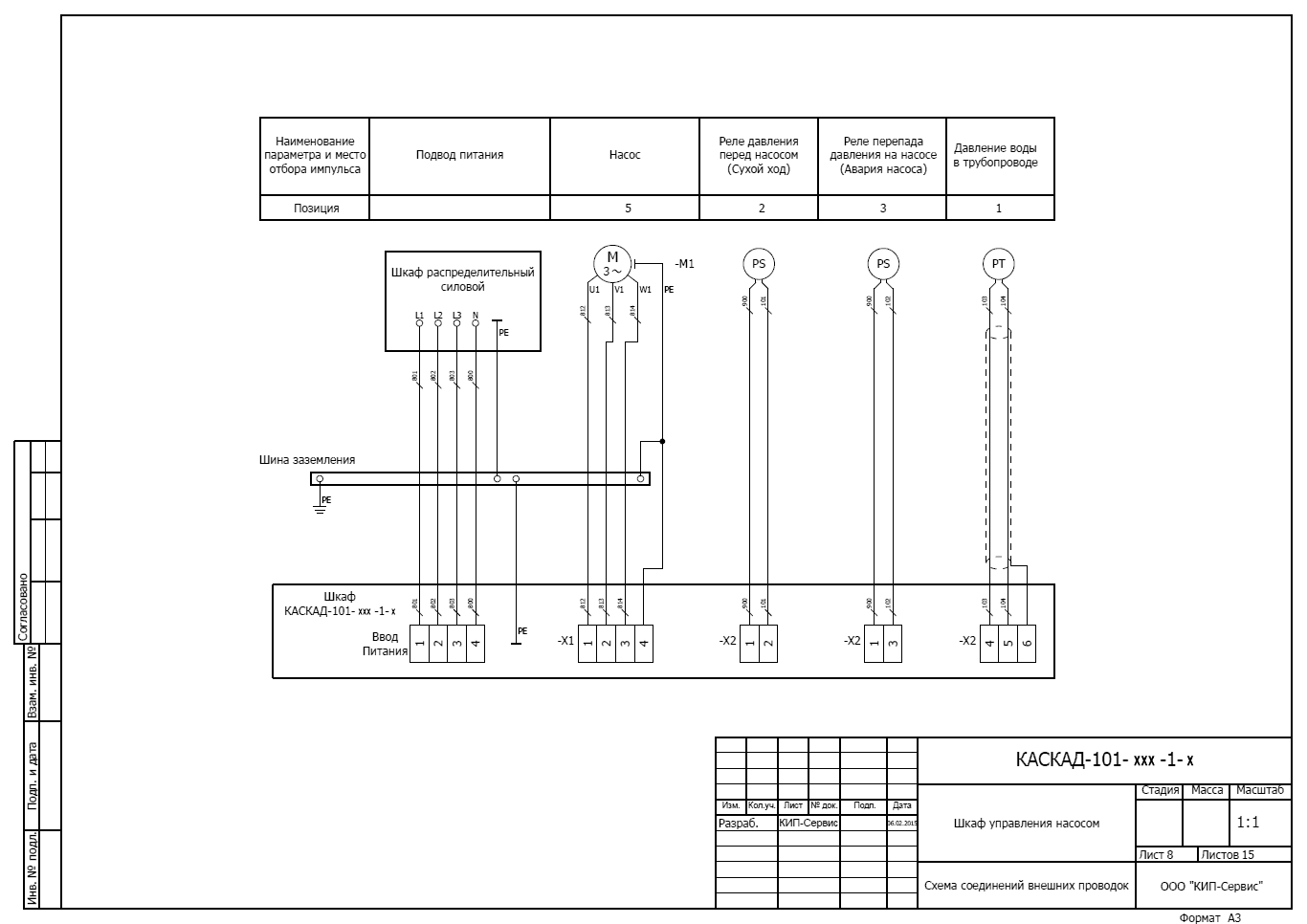

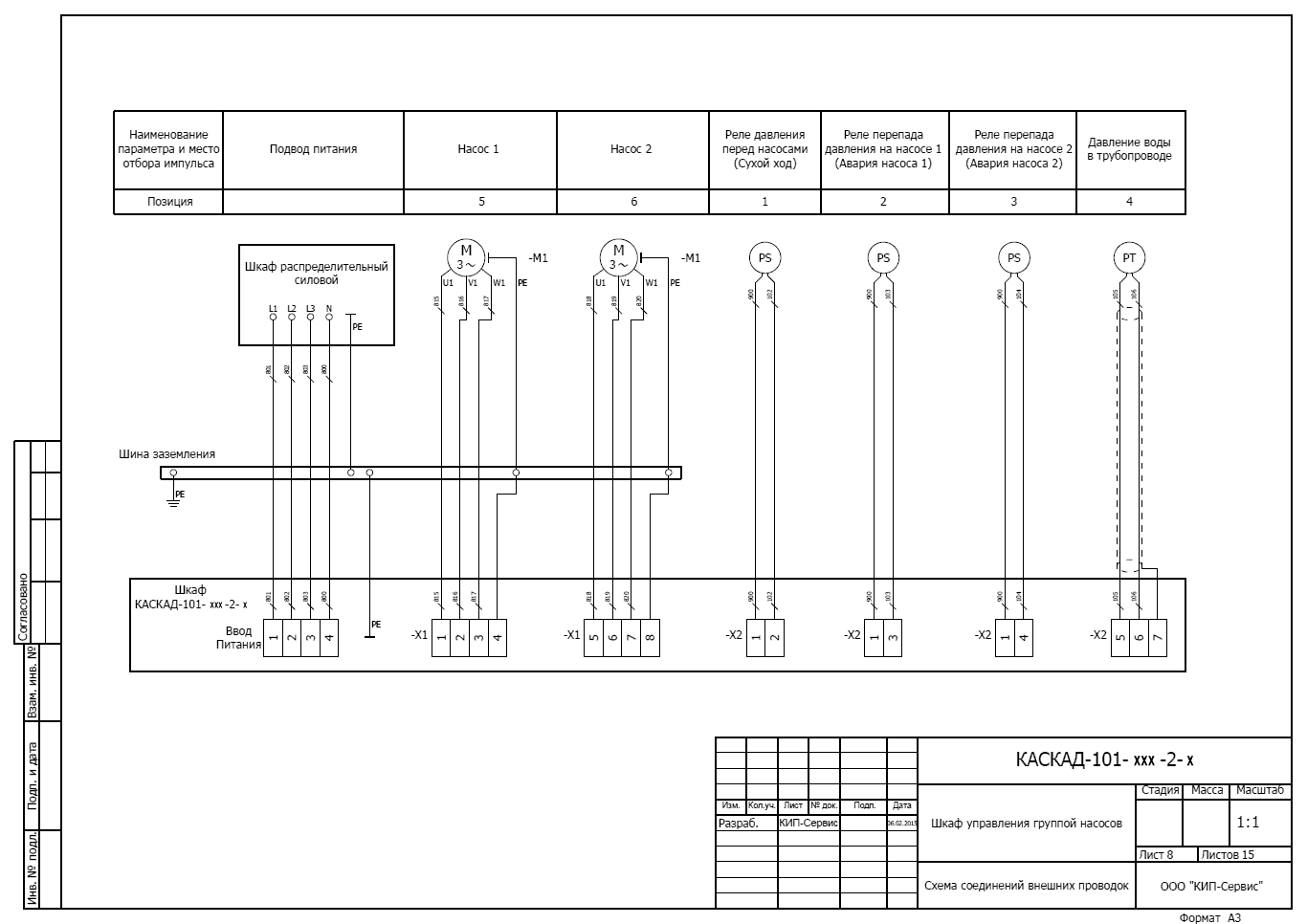

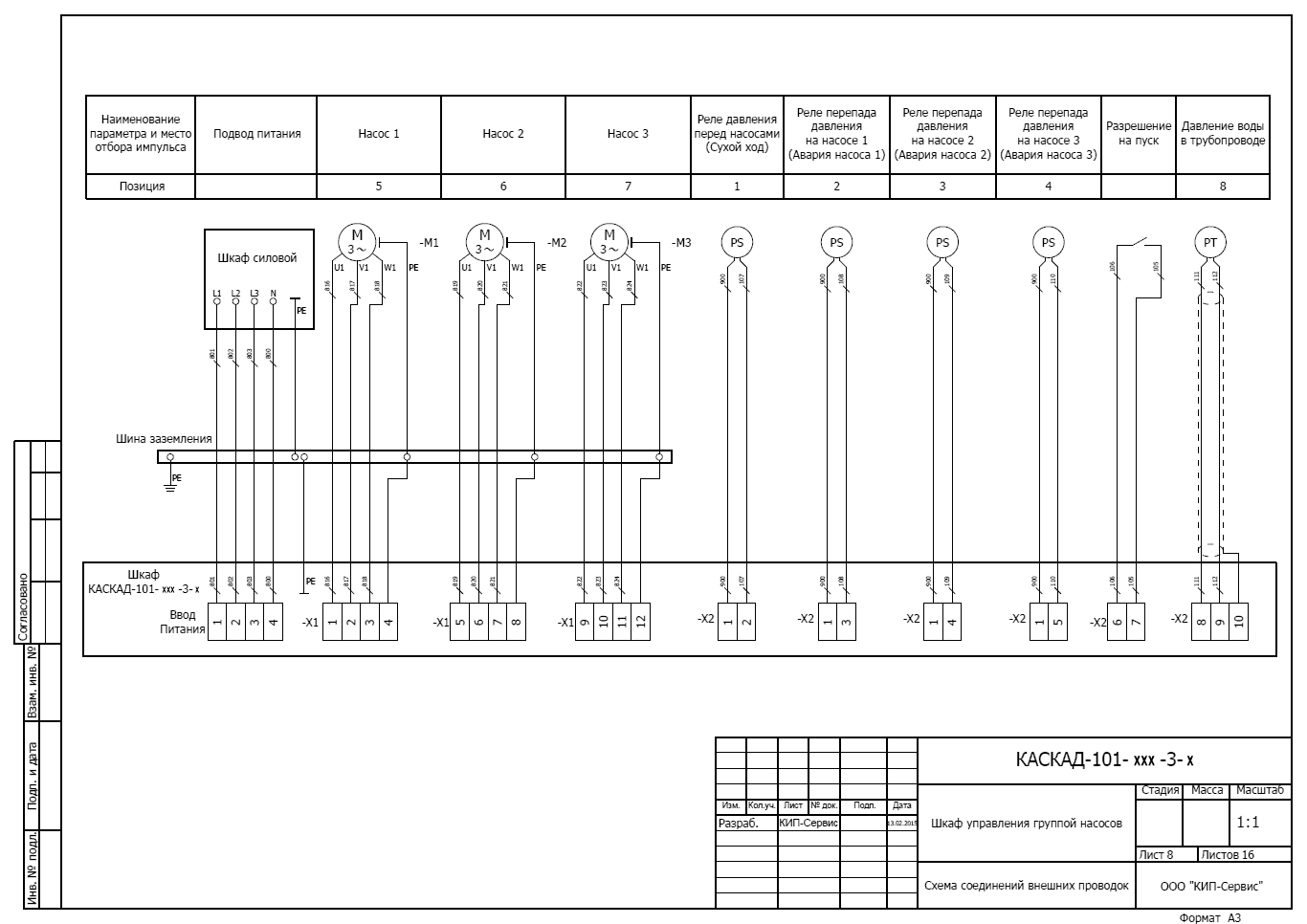

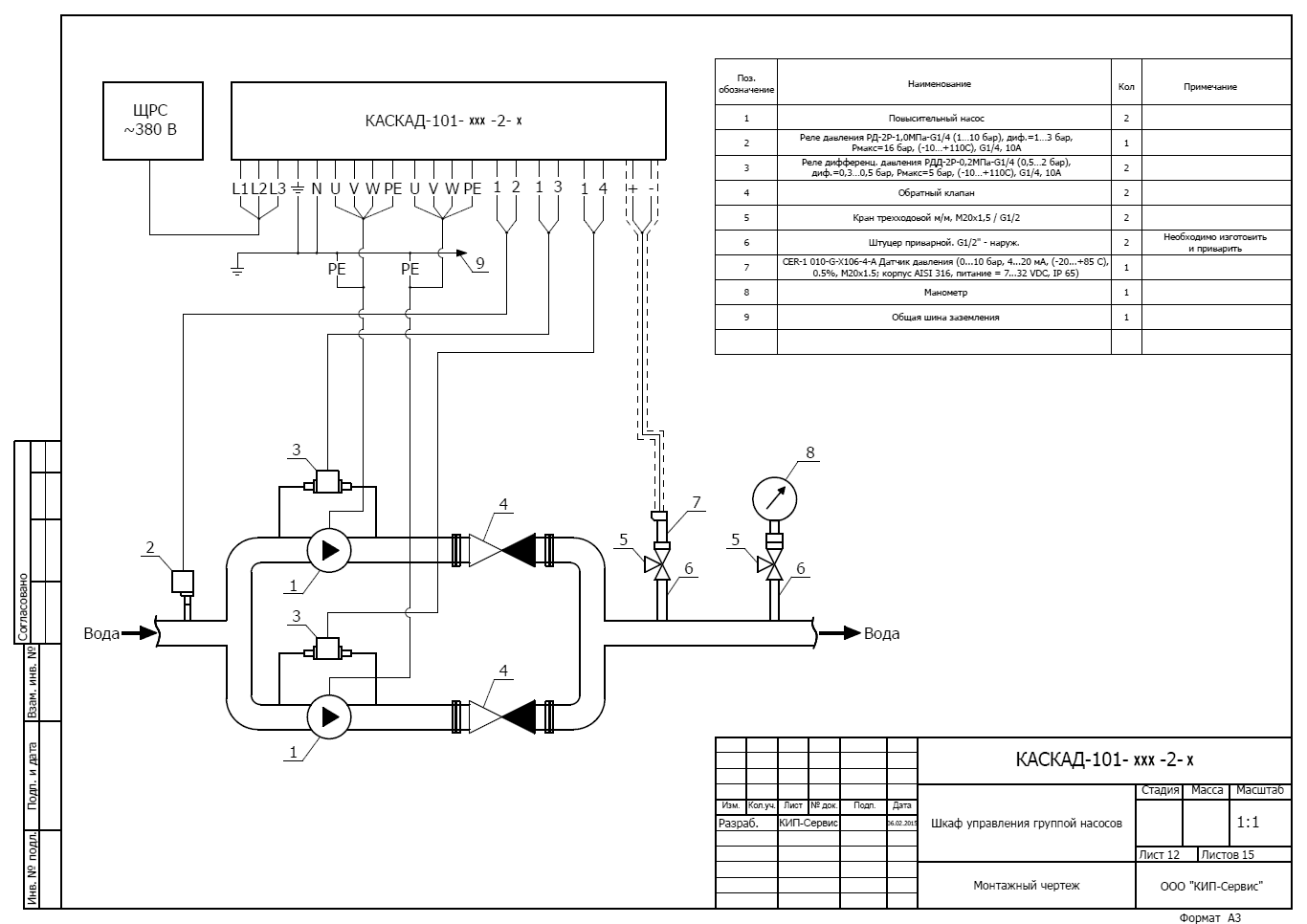

Схемы

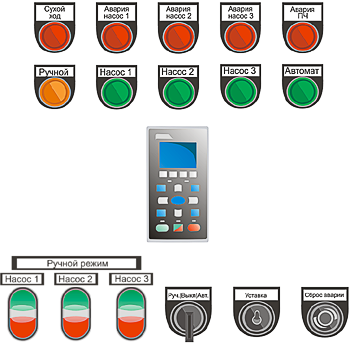

Органы управления

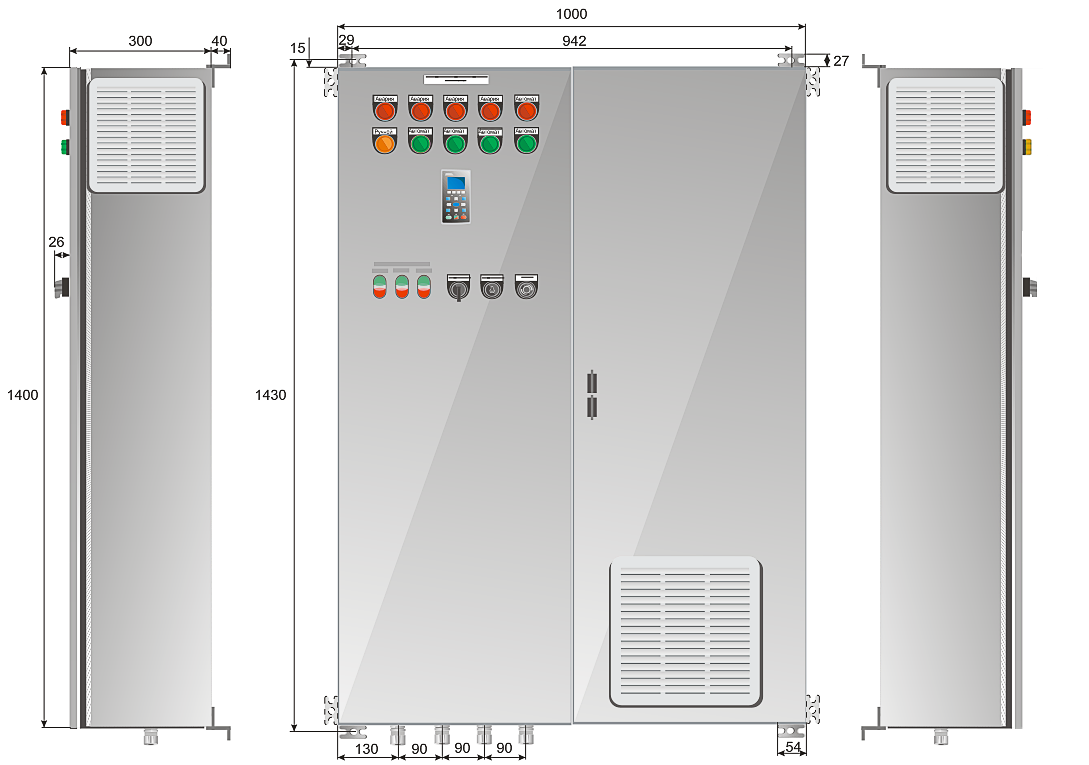

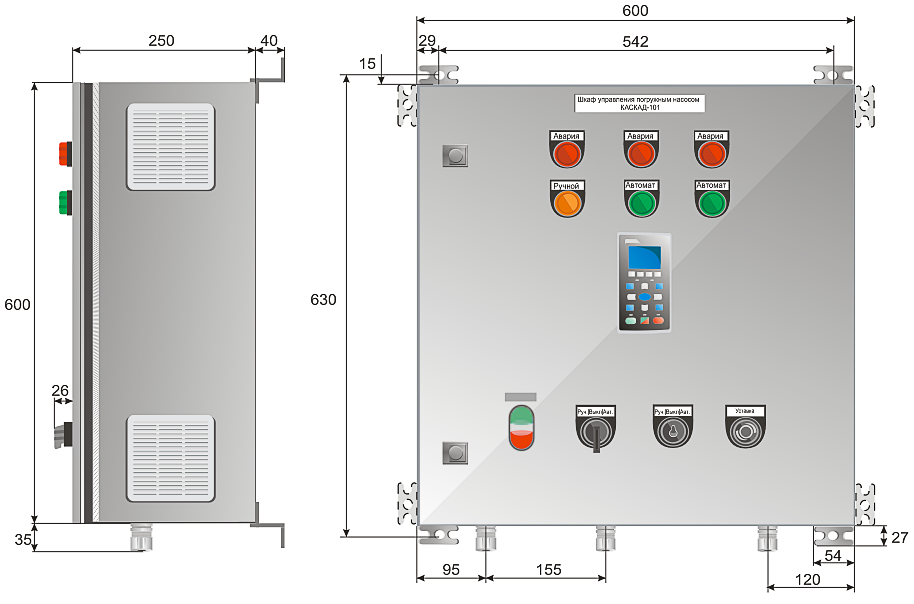

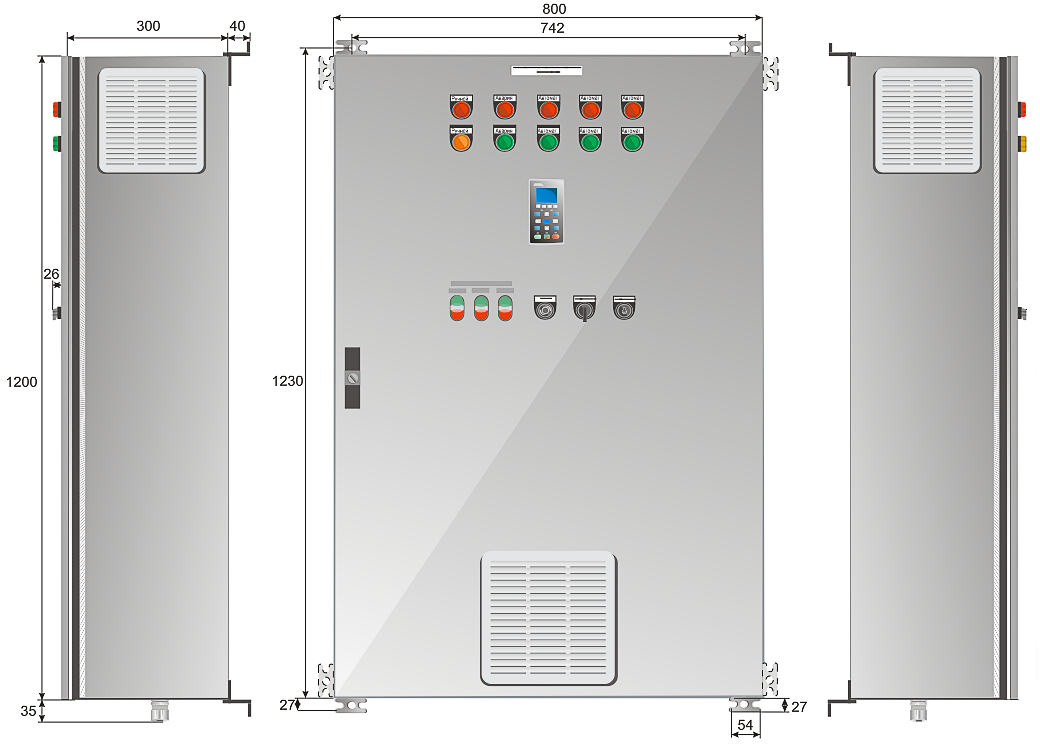

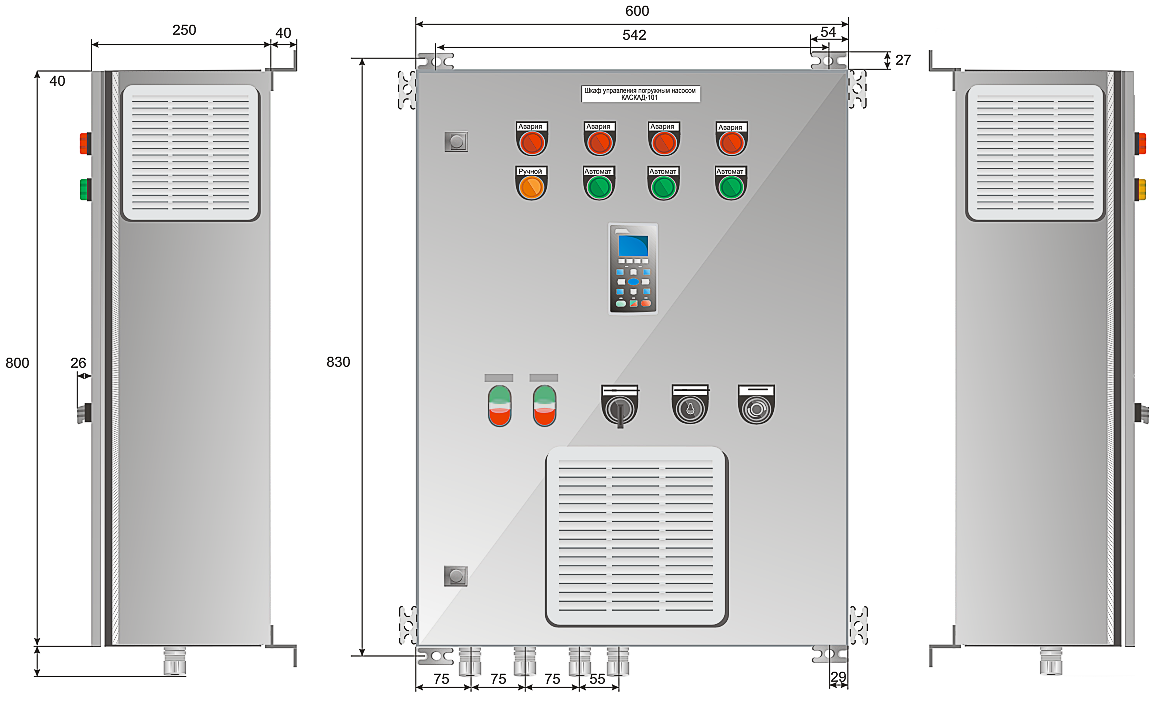

Габариты
Информация для заказа
Аксессуары

Общая информация и способы применения шкафов управления КАСКАД 101

Шкаф управления повысительным насосом КАСКАД 101 предназначен для управления повысительным насосом, а также насосной станцией, состоящей из 2 либо 3 насосов. Внедрение данного решения позволит оптимизировать работу насосов под расходную характеристику системы с целью достижения максимальной энергоэффективности. Максимальная экономия достигается при переменном характере разбора воды.

Использование готового проверенного решения позволяет сократить затраты на монтажно-наладочные работы, а также повысить надежность

Как правило, основными областями применения шкафов КАСКАД 101 являются: системы ХВС в системах ЖКХ, промышленных предприятиях, а также водоканалов.

точное поддержание заданного давления путем ПИД-регулирования;
полный спектр аварийных ситуаций работы насоса;
возможность изменения поддерживаемого давления в зависимости от времени суток;
обеспечение режима АВР по насосам при управлении насосной станцией;
функция чередования насосов для обеспечения равномерного износа;

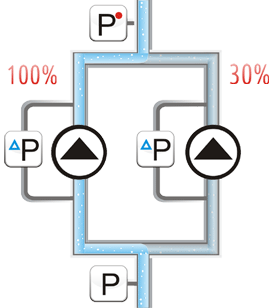

режим каскадного регулирования (ввод дополнительных насосов в моменты пиковых нагрузок);
поддержка системы мониторинга OnlineScan.

Замена стандартных решений Стандартная схема управления насосами подразумевает дискретное управление работой насосов по реле давления. Для регулирования расхода применяется метод дросселирования при помощи задвижки (причем, как правило «ручной»).		Внедрение КАСКАД 101 Полностью автоматическое управление насосной группой. Частотное регулирование позволяет точно поддерживать заданное давление в системе. В случае уменьшения расхода системы КАСКАД 101 автоматически снизит производительность насоса, что приведет к снижению потребляемого тока, но при этом обеспечит поддержание заданного давления.

Недостатки релейной схемы:		Достоинства КАСКАД 101:
«грубое» поддержание давления; гидроудары от «прямого» пуска насоса; постоянная работа на номинальной частоте (100% потребление тока); отсутствие каскадного режима в пике потребления;		точное «плавное» поддержание давления; корректировка давления в зависимости от времени суток; плавный пуск двигателя (уменьшение нагрузки на двигатель и арматуру); снижение потребляемой мощности за счет снижения скорости вращения; наличие возможности каскадного режима при пиковых нагрузках; ведение журнала аварийных ситуаций; счетчик работы насосов;

повышение гидравлического сопротивления при закрытии задвижки; рассеивание «излишней» кинетической энергии на задвижке; увеличение затрат кВт/м3 перекачивания воды.		оптимизация характеристики работы насоса (автоматическая «подстройка» под характеристику системы); уменьшение показателя кВт/м³ перекачиваемой воды; уменьшение протечек.

Варианты шкафов КАСКАД 101 для управления одним, двумя или тремя насосами


КАСКАД 101 ×××-1-× Управление одним насосом	КАСКАД 101 ×××-2-× Управление двумя насосами	КАСКАД 101 ×××-3-× Управление тремя насосами
Основные функции: точное поддержание давления в напорном трубопроводе; корректировка давления по времени суток (утро, день,вечер,ночь); автоматический запуск после пропадания напряжения; снижение потребляемой мощности насоса за счет снижения скорости вращения; защита от низкого давления на всасывающем трубопроводе («сухой» ход); контроль работы насоса от внешних датчиков (реле перепада давления, реле протока и т.д.); защита по низкому давлению в напорном трубопроводе (прорыв трубы); комплексная электронная защита двигателя; встроенный журнал аварий; возможность ручного режима («байпасное» включение); поддержка системы мониторинга OnlineScan.	В шкафах для управления несколькими насосами, кроме уже перечисленных основных функций управления, присутствуют и дополнительные: функция запуска резервного насоса при аварии основного (АВР); чередование насосов для равномерного их износа; возможность каскадного управления насосами в пике расхода. контроль времени наработки каждого насоса; приоритетный запуск насоса с меньшим временем наработки.

Особенности шкафов управления КАСКАД 101

Быстрый монтаж – удобная эксплуатация!

КАСКАД 101 поставляется с уже запрограммированным алгоритмом и соответствующими документами для правильной эксплуатации. В связи с чем, срок монтажа и ввода насосной станции в эксплуатацию значительно сокращается. Специально разработанное меню на русском языке позволяет быстро сконфигурировать КАСКАД 101 под конкретный объект.

Информацию о текущем состоянии работы насосов, текущем давлении в напорном трубопроводе, времени наработки, состоянии аварийных датчиков и прочего можно увидеть на операторской панели. Встроенный журнал последних аварийных ситуаций позволит правильно проанализировать состояние системы до отключения.

Сервисный режим обеспечит безопасное проведение мероприятий по плановому обслуживанию конкретного насоса без отключения всей системы целиком.

Русскоязычное меню Русское меню

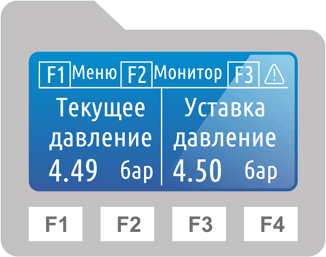

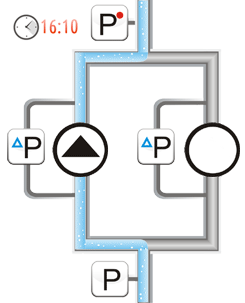

Удобная мнемосхема

Журнал аварий

Встроенный ПИД-регулятор

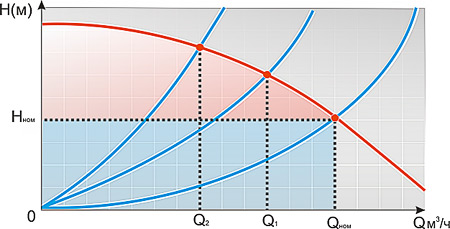

Наличие встроенной функции ПИД-регулятора позволяет изменять производительность насоса в зависимости от текущего расхода системы путем частотного регулирования.

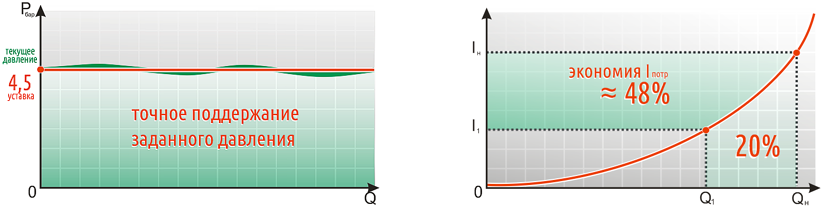

Более точное поддержание давления в системе, а также автоматическая адаптация системы под текущий расход.

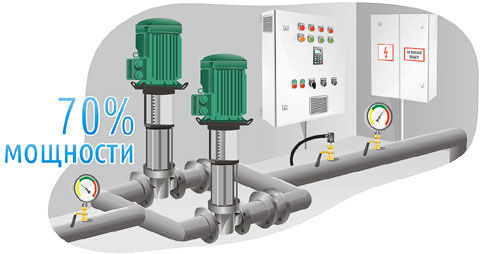

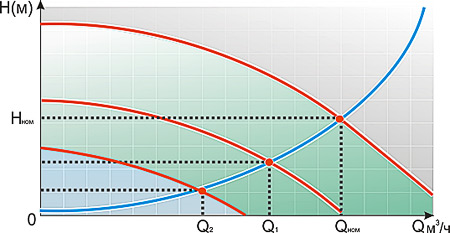

Изменение производительности насоса позволяет изменять потребляемую мощность. Например, при уменьшении разбора воды (Q) на 20 % КАСКАД 101 позволит снизить потребляемый ток на 48 % и при этом обеспечит необходимое давление в системе.

Плавный пуск, плавная остановка

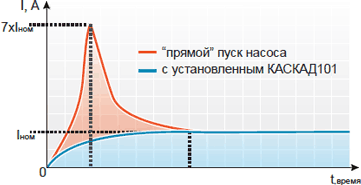

Шкаф управления КАСКАД 101 обеспечивает плавный пуск и остановку двигателя. Преимущества плавного пуска можно разделить на электрические и гидравлические.

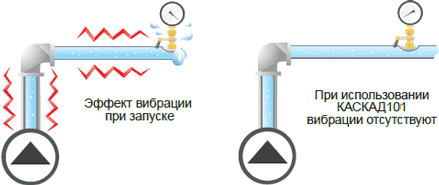

Гидравлическое преимущество – плавный пуск и остановка позволяет исключить гидроудары в системе, продлевает срок службы арматуры и измерительного оборудования.	Электрическое преимущество – плавный пуск позволяет снизить пусковые токи двигателя, способствует продлению срока службы насоса, а также меньшему износу привода.

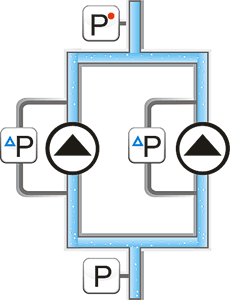

Управление насосной станцией: АВР, чередование, каскадное управление


Функция АВР Автоматическое включение резервного насоса при выходе из строя основного	Автоматическое чередование работы насосов по времени (для равномерного износа) Счетчик наработки по времени, приоритет запуска насоса с наименьшим временем работы	Каскадное регулирование При повышенном расходе системы происходит переключение основного насоса «напрямую» к сети, затем производится плавный запуск и последующее регулирование пиковым насосом

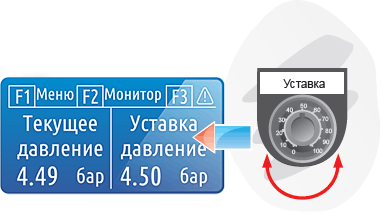

Удобное задание поддерживаемого давления: два способа задания уставки

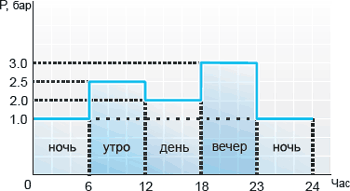

Автоматический: автоматическая программная смена уставки в зависимости от времени суток: утро, день, вечер, ночь. Имеется возможность корректировать диапазон времени и значение уставки в этом диапазоне.

КАСКАД 101 автоматический способ задания уставки

Ручной: простое задание при помощи поворотного задатчика.

КАСКАД 101 ручной способ задания уставки

Комплексная защита насоса

защита насоса от сухого хода (низкое давление на всасывающем трубопроводе);
дополнительный датчик аварии насоса (реле перепада давления, реле протока, перегрев обмоток);
электронная тепловая защита;
защита от перегрузки по току;
защита от обрыва выходной фазы;
защита от замыкания на землю.

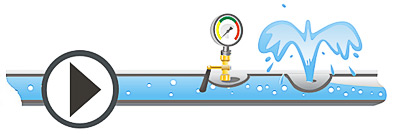

Защита от прорыва трубы

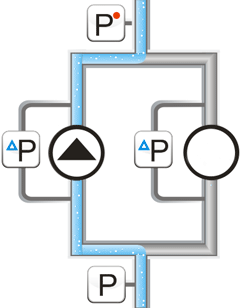

Шкаф управления повысительным насосом КАСКАД 101 обеспечивает контроль за давлением в установившемся режиме. Если давление в трубопроводе снизилось на заданное значение, в течение определенного времени, то шкаф управления отключит насос. Этот режим будет актуален для систем, в которых отсутствуют протяженные пиковые нагрузки выше номинальных.

Широкий диапазон рабочих температур

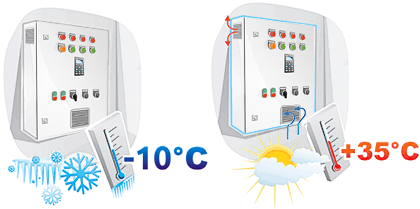

Температурные режимы работы шкафа КАСКАД 101

КАСКАД 101 оборудован системой поддержания внутреннего микроклимата.

Это позволяет использовать шкаф внутри помещений при температурах до 35 °C в летнее время, а также в не отапливаемых помещениях зимой при температурах до минус 10 °C.

OnlineScan всегда под рукой

Это удобно:

иметь доступ из любой точки мира;
видеть все шкафы на своей интерактивной карте;
получать текущие данные с объекта;
просматривать архив данных за заданный период времени;
строить графики по периодам.

Это просто:

получить доступ, воспользовавшись любым браузером;
зарегистрироваться;
добавить новый или редактировать имеющийся шкаф;
настроить параметры отображения «под себя».

Технические характеристики шкафов управления КАСКАД 101

КАСКАД 101-×××-1 для управления 1 насосом		022	037	055	075	110	150	185	220	300	370	450
Номинальное рабочее напряжение		3-фазное 380 В (-15…+10 %), 50 Гц
Номинальное напряжение цепей управления		220 В, 50 Гц и =24 В
Номинальный потребляемый ток, A	модификация 0 или 1	7,5	11,2	18,1	20,1	25,1	33,1	39,1	47,1	62,1	76,1	92,1
	модификация 2 или 3	7,6	11,2	18,2	20,2	25,2	33,2	39,2	47,2	62,2	76,3	92,3
Номинальный выходной ток, А		5,5	8,5	13	18	24	32	38	45	60	73	91
Мощность подключаемого двигателя, кВт		2,2	3,7	5,5	7,5	11	15	18,5	22	30	37	45
Перегрузочная способность при работе в автоматическом режиме		120 % номинального выходного тока в течение 1 минуты, но не чаще одного раза в 5 минут
Тип подключаемого аналогового датчика		Датчик давления с аналоговым выходом 4…20 мА (рекомендуемая модель датчика: CER-1-xxx-G-X106-4A)
Максимальное сопротивление аналогового входа, Ом		250
Количество и тип подключаемых дискретных датчиков		3 дискретных входа: датчик «сухого хода» насоса, тип выхода – «сухой» контакт, НЗ; датчик аварии насоса, тип выхода – «сухой» контакт, НО; внешний сигнал запрещения работы шкафа управления – «сухой» контакт, НЗ
Встроенные функции управления		поддержание заданного давления в системе, путем регулирования частоты вращения двигателя; 2 способа задания уставки: автоматический по времени суток или ручной; встроенный журнал аварийных ситуаций; встроенный счетчик наработки насоса.
Наличие ручного (байпасного) режима		только в модификациях 2 или 3
Наличие возможности диспетчеризации	модификация 1 или 3	встроенный GSM-модем, поддержка системы мониторинга OnlineScan
	модификация 0 или 2	RS-485, Modbus RTU
Максимальное сечение силового вводного кабеля (клеммы ВВОД), мм²		16							35
Максимальное сечение силового моторного кабеля (клеммы X1), мм²
Максимальное сечение сигнальных кабелей датчиков (клеммы Х2), мм²		2,5
Рабочая температура окружающей среды		-10…+35 °С
Типоразмер корпуса	модификация 0 или 1	1				2	3		5			7
	модификация 2 или 3	2					4		5		7
Масса нетто (брутто), кг	модификация 0 или 1	30 (37)		31,1 (37,1)		42,8 (52,8)			69 (82)			140 (158)
	модификация 2 или 3	39 (49)		39,1 (49,1)		43 (53)	57 (69)		70 (83)			141 (159)

КАСКАД 101-×××-2 для управления 2 насосами		022	037	055	075	110	150	185	220	300	370	450
Номинальное рабочее напряжение		3-фазное 380 В (-15…+10 %), 50 Гц
Номинальное напряжение цепей управления		220 В, 50 Гц и =24 В
Номинальный потребляемый ток, A	модификация 0 или 1	7,5	11,1	18,1	20,1	25,1	33,1	39,1	47,1	62,1	76,1	92,1
	модификация 2 или 3	13,1	19,5	31	38	49	65,2	77,2	93	122	149	183
Номинальный выходной ток, А		5,5	8,5	13	18	24	32	38	45	60	73	91
Мощность подключаемого двигателя, кВт		2,2	3,7	5,5	7,5	11	15	18,5	22	30	37	45
Перегрузочная способность при работе в автоматическом режиме		120 % номинального выходного тока в течение 1 минуты, но не чаще одного раза в 5 минут
Тип подключаемого аналогового датчика		Датчик давления с аналоговым выходом 4…20 мА (рекомендуемая модель датчика: CER-1-xxx-G-X106-4A)
Максимальное сопротивление аналогового входа, Ом		250
Количество и тип подключаемых дискретных датчиков		4 дискретных входа: датчик «сухого хода» насоса, тип выхода – «сухой» контакт, НЗ; датчик аварии насоса 1, тип выхода – «сухой» контакт, НО; датчик аварии насоса 2, тип выхода – «сухой» контакт, НО; внешний сигнал запрещения работы шкафа управления – «сухой» контакт, НЗ
Встроенные функции управления		поддержание заданного давления в системе, путем регулирования частоты вращения двигателя; 2 способа задания уставки: автоматический по времени суток или ручной; периодическое чередование работы насосов по времени; автоматическое включение резервного насоса при выходе из строя основного; встроенный журнал аварийных ситуаций; встроенные счетчики наработки насосов.
Наличие ручного (байпасного) режима		только в модификациях 2 или 3
Наличие возможности диспетчеризации	модификация 1 или 3	встроенный GSM-модем, поддержка системы мониторинга OnlineScan
	модификация 0 или 2	RS-485, Modbus RTU
Максимальное сечение силового вводного кабеля (клеммы ВВОД), мм²	модификация 0 или 1	16							35
	модификация 2 или 3	16					35				70	150
Максимальное сечение силового моторного кабеля (клеммы X1), мм²		16							35
Максимальное сечение сигнальных кабелей датчиков (клеммы Х2), мм²		2,5
Рабочая температура окружающей среды		-10…+35 °С
Типоразмер корпуса	модификация 0 или 1	2					3	5				7
	модификация 2 или 3						5			6
Масса нетто (брутто), кг	модификация 0 или 1	39 (49)				42,8 (52,8)		69 (82)				141 (159)
	модификация 2 или 3	39,1 (49,1)				43 (53)	70 (83)			82 (96)		142 (160)

КАСКАД 101-×××-3 для управления 3 насосами		022	037	055	075	110	150	185	220	300	370	450
Номинальное рабочее напряжение		3-фазное 380 В (-15…+10 %), 50 Гц
Номинальное напряжение цепей управления		220 В, 50 Гц и =24 В
Номинальный потребляемый ток, A	модификация 0 или 1	7,5	11,1	18,1	20,1	25,1	33,1	39,1	47,1	62,1	76,1	92,1
	модификация 2 или 3	17	26	44	56	73	97,2	115	138	182	222	274
Номинальный выходной ток, А		5,5	8,5	13	18	24	32	38	45	60	73	91
Мощность подключаемого двигателя, кВт		2,2	3,7	5,5	7,5	11	15	18,5	22	30	37	45
Перегрузочная способность при работе в автоматическом режиме		120 % номинального выходного тока в течение 1 минуты, но не чаще одного раза в 5 минут
Тип подключаемого аналогового датчика		Датчик давления с аналоговым выходом 4…20 мА (рекомендуемая модель датчика: CER-1-xxx-G-X106-4A)
Максимальное сопротивление аналогового входа, Ом		250
Количество и тип подключаемых дискретных датчиков		5 дискретных входов: датчик «сухого хода» насоса, тип выхода – «сухой» контакт, НЗ; датчик аварии насоса 1, тип выхода – «сухой» контакт, НО; датчик аварии насоса 2, тип выхода – «сухой» контакт, НО; датчик аварии насоса 3, тип выхода – «сухой» контакт, НО; внешний сигнал запрещения работы шкафа управления – «сухой» контакт, НЗ
Встроенные функции управления		поддержание заданного давления в системе, путем регулирования частоты вращения двигателя; 2 способа задания уставки: автоматический по времени суток или ручной; периодическое чередование работы насосов по времени; автоматическое включение резервного насоса при выходе из строя основного; встроенный журнал аварийных ситуаций; встроенные счетчики наработки насосов.
Наличие ручного (байпасного) режима		только в модификациях 2 или 3
Наличие возможности диспетчеризации	модификация 1 или 3	встроенный GSM-модем, поддержка системы мониторинга OnlineScan
	модификация 0 или 2	RS-485, Modbus RTU
Максимальное сечение силового вводного кабеля (клеммы ВВОД), мм²		35					50		70	95	150
Максимальное сечение силового моторного кабеля (клеммы X1), мм²		16							35 мм²
Максимальное сечение сигнальных кабелей датчиков (клеммы Х2), мм²		2,5
Рабочая температура окружающей среды		-10…+35 °С
Типоразмер корпуса		2				5		6	7			8
Масса нетто (брутто), кг	модификация 0 или 1	30 (37)		30,1 (37,1)		69 (82)		84 (98)	135 (153)		140 (158)	218 (238)
	модификация 2 или 3	39 (49)		39,1 (49,1)		70 (83)			136 (154)		141 (159)	219 (239)

Схемы КАСКАД 101 для управления 1 насосом

Схема автоматизации КАСКАД 101 для управления 1 насосом

Схема автоматизации
КАСКАД 101-xxx-1-x

Схема соединений внешних проводок КАСКАД 101 для управления 1 насосом

Схема соединений внешних проводок
КАСКАД 101-xxx-1-x

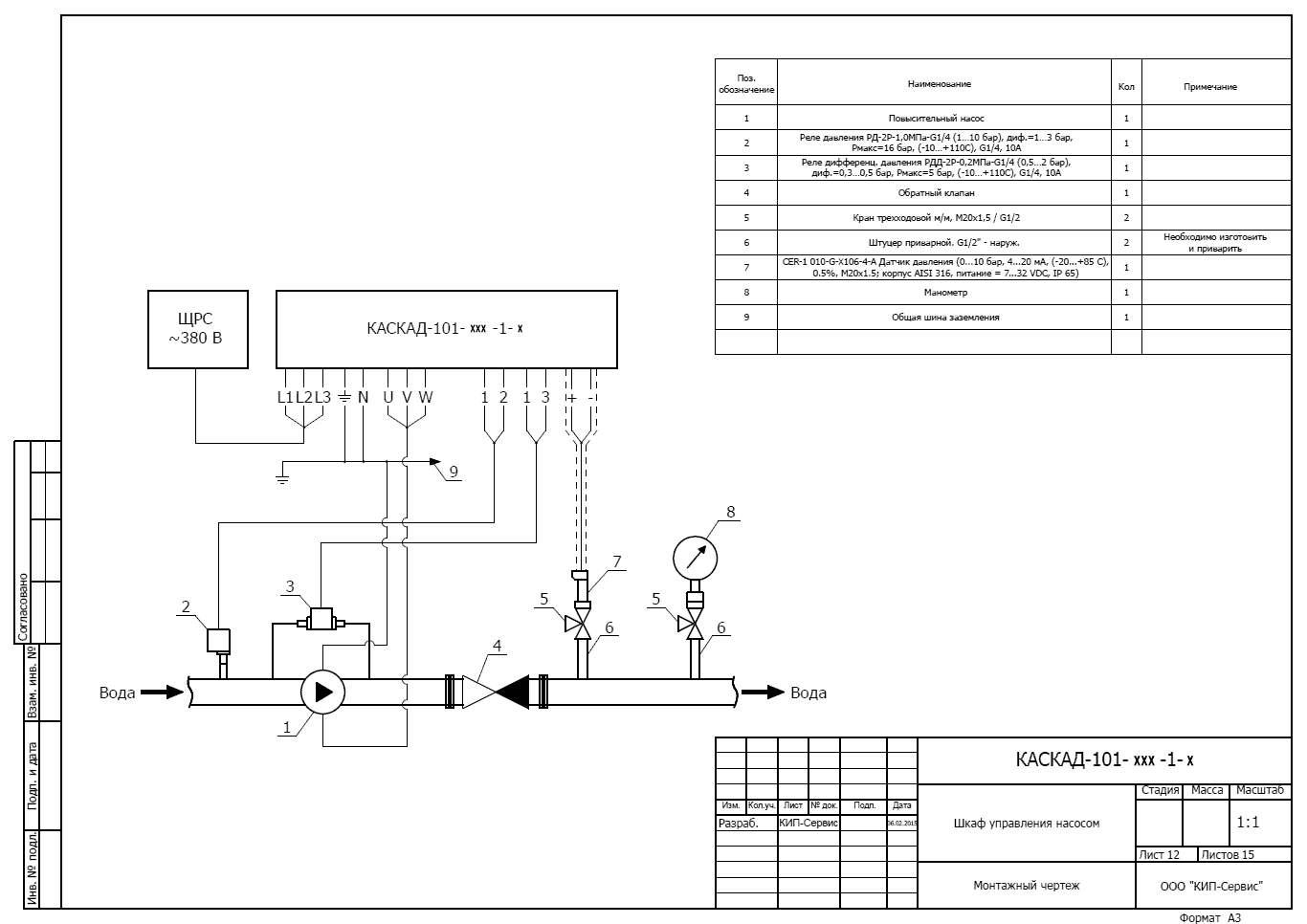

Монтажный чертеж КАСКАД 101 для управления 1 насосом

Монтажный чертеж
КАСКАД 101-xxx-1-x

Схемы КАСКАД 101 для управления 2 насосами

Схема автоматизации КАСКАД 101 для управления 2 насосами

Схема автоматизации
КАСКАД 101-xxx-2-x

Схема соединений внешних проводок КАСКАД 101 для управления 2 насосами

Схема соединений внешних проводок
КАСКАД 101-xxx-2-x

Монтажный чертеж КАСКАД 101 для управления 2 насосами

Монтажный чертеж
КАСКАД 101-xxx-2-x

Схемы КАСКАД 101 для управления 3 насосами

Схема автоматизации КАСКАД 101 для управления 3 насосами

Схема автоматизации
КАСКАД 101-xxx-3-x

Схема соединений внешних проводок КАСКАД 101 для управления 3 насосами

Схема соединений внешних проводок
КАСКАД 101-xxx-3-x

Монтажный чертеж КАСКАД 101 для управления 3 насосами

Монтажный чертеж
КАСКАД 101-xxx-3-x

Основные органы управления шкафа КАСКАД 101

Операторская панель управления предназначена для первоначальной настройки преобразователя частоты, а также отображения основных параметров работы.

индикатор «СУХОЙ ХОД» – индикация низкого давления на входе («сухой ход»)
индикаторы «АВАРИЯ НАСОСА 1», «АВАРИЯ НАСОСА 2», «АВАРИЯ НАСОСА 3» – возникновение аварийных ситуаций соответствующих насосов
индикатор «АВАРИЯ ПЧ» – возникновение аварийной ситуации преобразователя частоты
индикатор «РУЧНОЙ» – индикация включения ручного режима
индикаторы «НАСОС 1», «НАСОС 2», «НАСОС 3» – индикаторы включения соответствующих насосов
индикатор «АВТОМАТ» – индикация включения автоматического режима
сдвоенные кнопки «НАСОС 1», «НАСОС 2», «НАСОС 3» – кнопки пуска/останова соответствующих насосов в ручном режиме
переключатель «РУЧ/ВЫКЛ/АВТ» – выбор режима работы шкафа управления
поворотный задатчик «УСТАВКА» – задание требуемого давления (для автоматического режима)
кнопка «СБРОС АВАРИИ» – снятие аварийного состояния «авария насоса» в автоматическом режиме

Количество индикаторов и кнопок может отличаться от схемы, изображенной слева и напрямую зависит от количества поддерживаемых шкафом насосов и модификации шкафа.

Удобное меню на русском языке

	Главный экран
Основные настройки 1	Монитор	Аварии
Основные настройки 2	Настройки работы насосов	Коды аварий
Основные настройки 3	Время работы насосов	Задание уставки по периодам
Основные настройки 4	Сервисный режим	Сброс на заводские настройки

Габаритные размеры управляющих шкафов КАСКАД 101

Габаритные размеры КАСКАД 101, типоразмер 1

Типоразмер 1: 600×600×250 мм

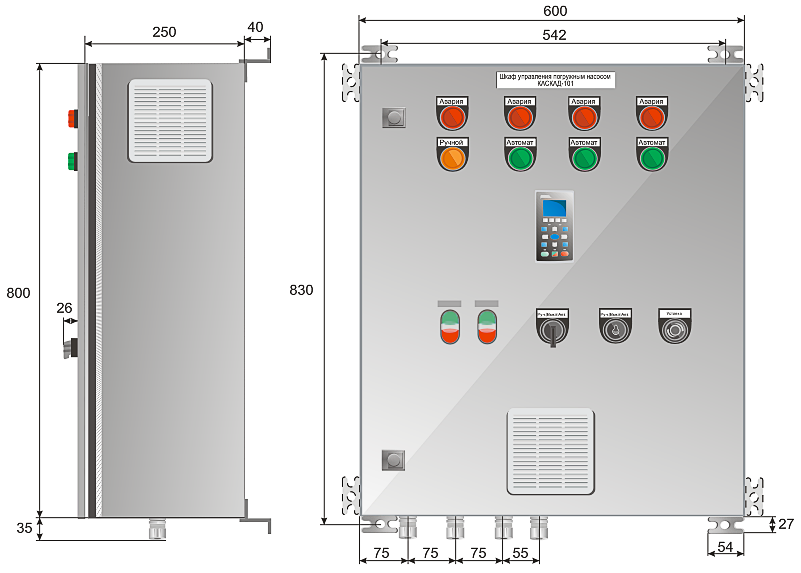

Габаритные размеры КАСКАД 101, типоразмер 2

Типоразмер 2: 600×800×250 мм

Габаритные размеры КАСКАД 101, типоразмер 3

Типоразмер 3: 600×800×250 мм

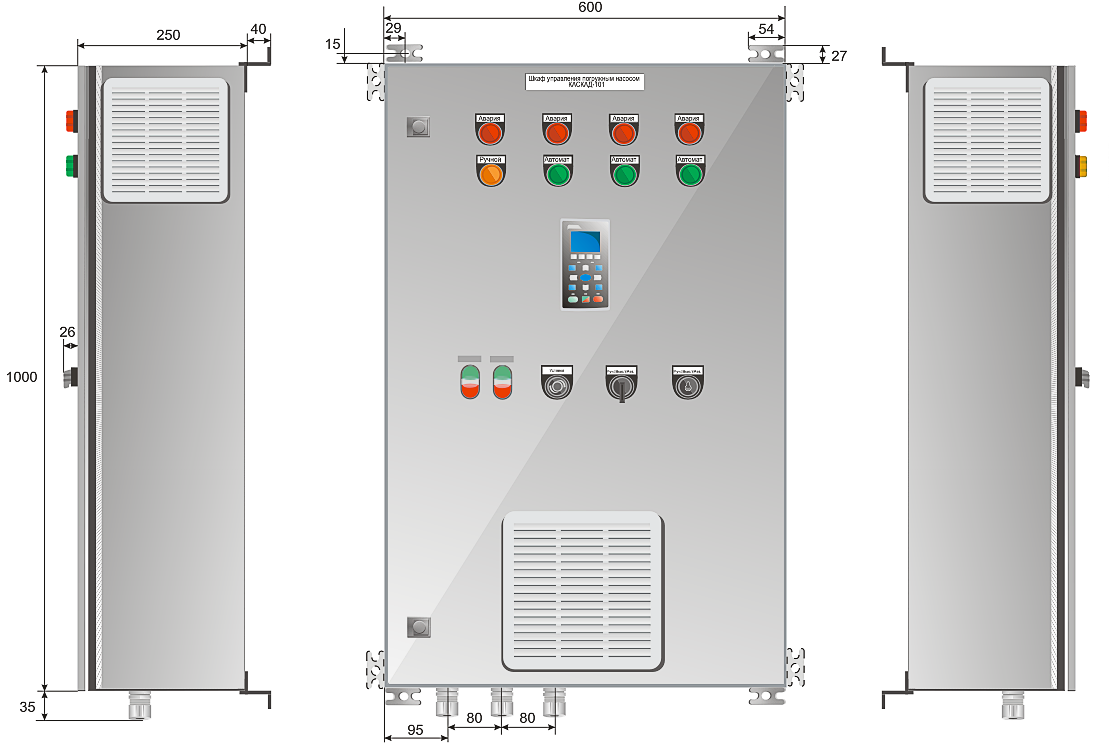

Габаритные размеры КАСКАД 101, типоразмер 4

Типоразмер 4: 600×1000×250 мм

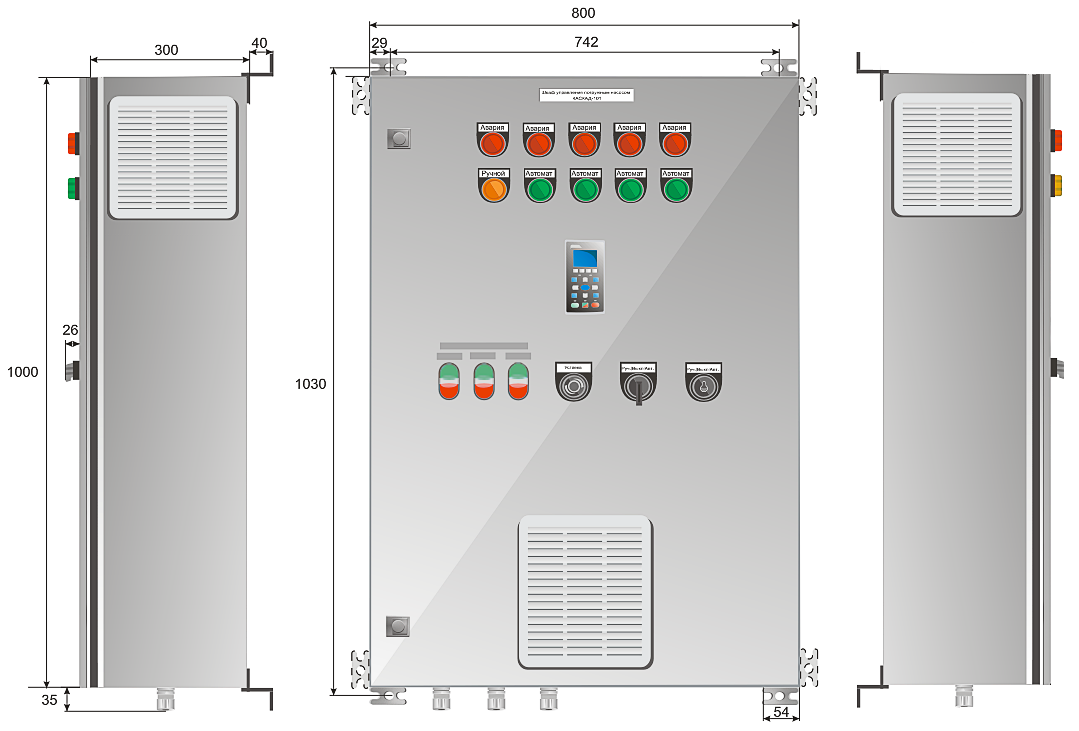

Габаритные размеры КАСКАД 101, типоразмер 5

Типоразмер 5: 800×1000×300 мм

Габаритные размеры КАСКАД 101, типоразмер 6

Типоразмер 6: 800×1200×300 мм

Габаритные размеры КАСКАД 101, типоразмер 7

Типоразмер 7: 1000×1400×300 мм

Типоразмер 8: 1200×1800×400 мм

Ввод кабелей внешних подключений осуществляется через кабельные вводы, расположенные снизу шкафа управления.

Обозначение при заказе шкафа управления КАСКАД 101

КАСКАД 101-		-		-
Номинальная мощность насоса, кВт
2,2	022
3,7	037
5,5	055
7,5	075
11	110
15	150
18,5	185
22	220
30	300
37	370
45	450
Количество двигателей
Один двигатель			1
Два двигателя			2
Три двигателя			3
Модификация
Базовая версия					0
Поддержка OnlineScan					1
Ручной режим (байпас) и каскадное регулирование					2
Поддержка OnlineScan + ручной режим (байпас) и каскадное регулирование					3

Пример: КАСКАД 101-075-2-3

Аксессуары для шкафа управления КАСКАД 101

Реле давления РД-2Р	Реле дифференц. давления РДД-2Р-0	Реле протока жидкости в трубопроводах QVE1901
Манометр технический ТМ-510	Датчик давления CER-1	Кран трехходовой М20х1,5
