КАСКАД 20: шкаф управления группой насосов

Основные функции шкафа КАСКАД 20

• Точное поддержание заданного давления путем ПИД-регулирования;
• Плавный пуск двигателя (уменьшение нагрузки на двигатель и арматуру);
• Полный спектр аварийных ситуаций работы насосов и ведение журнала;
• Корректировка давления в зависимости от времени суток;
• Обеспечение режима АВР по насосам при управлении насосной станцией;
• Функция чередования насосов для обеспечения равномерного износа;
• Режим каскадного регулирования (ввод дополнительных насосов в моменты пиковых нагрузок);
• Защита от сухого хода;
• Внешний сигнал «Разрешение работы»;
• Наличие автоматического и ручного режима;
• Защита от прорыва трубы;
• Счетчик работы насосов.

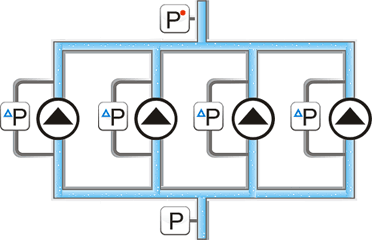

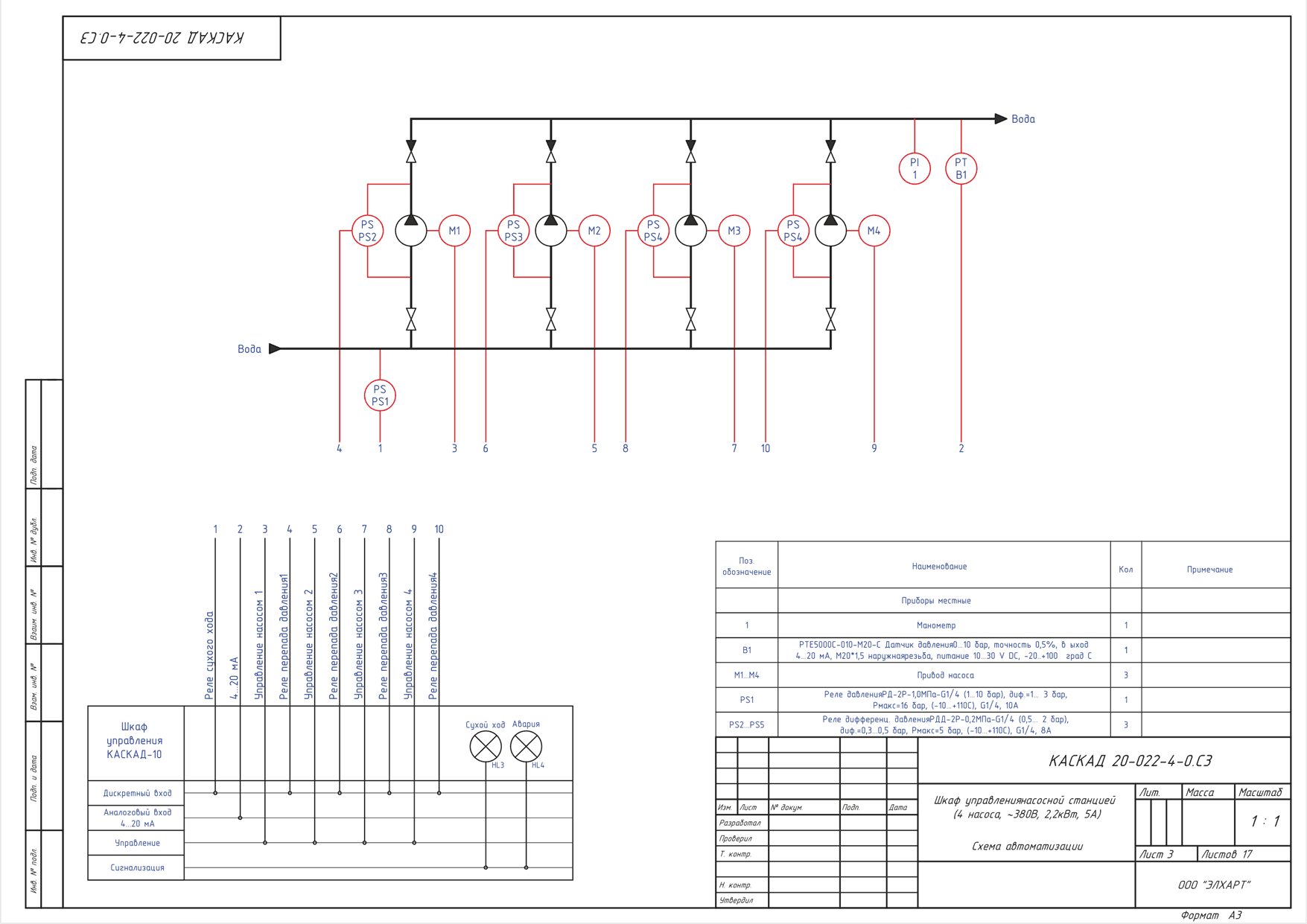

Варианты шкафов КАСКАД 20 для управления двумя, тремя или четырьмя насосами

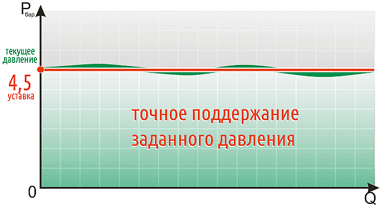

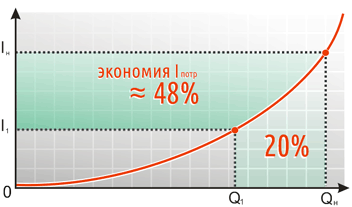

• Точное поддержание заданного давления путем ПИД-регулирования. Наличие встроенной функции ПИД-регулятора позволяет изменять производительность насосов в зависимости от текущего расхода системы путем частотного регулирования. Более точное поддержание давления в системе, а также автоматическая адаптация системы под текущий расход. Изменение производительности насосов позволяет изменять потребляемую мощность. Например, при уменьшении разбора воды (Q) на 20 % КАСКАД 20 позволит снизить потребляемый ток на 48% и при этом обеспечит необходимое давление в системе.

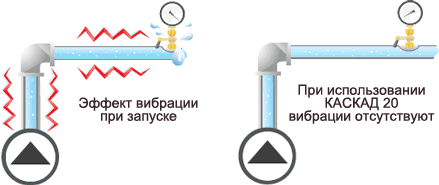

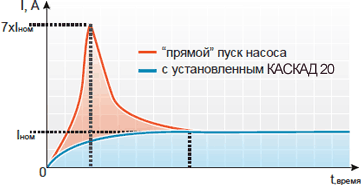

• Индивидуальный частотный преобразователь на каждый двигатель. Благодаря этому обеспечивается плавный пуск всех двигателей. Плавный запуск уменьшает нагрузки на двигатели и арматуру, позволяет снизить пусковые токи двигателей, способствует продлению срока службы насосов, а также меньшему износу привода. Плавный разгон и остановка позволяет исключить гидроудары в системе, продлевает срок службы арматуры и измерительного оборудования.



• Наличие синхронного режима управления. Благодаря наличию индивидуального частотного преобразователя для каждого двигателя, шкаф КАСКАД 20 может управлять всеми подключенными насосами в режиме ПИД-регулирования одновременно, т.е. изменять обороты двигателей всех насосов синхронно. Синхронный режим позволяет экономить электроэнергию в случае, когда большую часть времени один насос не обеспечивает необходимый расход в системе, и к нему в стандартном каскадном режиме, постоянно подключается второй и третий двигатели. В такой системе целесообразно использование синхронного режима.
  Рассмотрим на примере данный режим. Насосная станция состоит из 3-х насосов каждый насос обеспечивает максимальный расход 50 м³/ч при потребляемом токе 20 А. Система должна обеспечить расход 100 м³/ч. В стандартном каскадном режиме будут работать два насоса на полную мощность, потребляя суммарно 40А. При использовании синхронного режима, работают все три насоса каждый обеспечивая примерно 33 м³/ч. При уменьшении расхода насоса на 20% уменьшается потребление тока почти в два раза. В рассматриваемом случае расход уменьшается примерно на 30%, соответственно и ток каждого двигателя уменьшится более чем в два раза. При грубом подсчете суммарное потребление тока системы в синхронном режиме составит около 30 А, что на 10 А меньше чем в каскадном режиме.

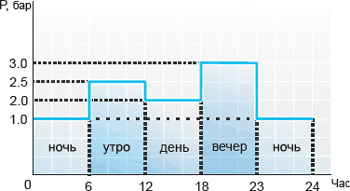

• Корректировка давления в зависимости от времени суток. Наличие расписания позволяет автоматически изменять уставку поддерживаемого давления в зависимости от времени суток: утро, день, вечер, ночь. Имеется возможность корректировать диапазон времени и значение уставки в этом диапазоне. В ночное время, когда потребления воды почти нет, можно автоматически устанавливать более низкую уставку давления. И наоборот, в вечернее время, когда большинство потребителей возвращаются с работы, со школы, с института и пользуются водой, уставка давления должна быть более высокой.



• Наличие автоматического и ручного режима. Благодаря использованию нескольких частотных преобразователей, даже в ручном режиме обеспечивается плавный пуск двигателя, при этом в ручном режиме возможно настроить максимальную выходную частоту для каждого двигателя индивидуально, что также обеспечивает экономию электроэнергии.

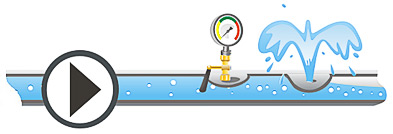

• Защита от прорыва трубы. Шкаф управления повысительным насосом КАСКАД 20 обеспечивает контроль за давлением в установившемся режиме. Если давление в трубопроводе снизилось на заданное значение, в течение определенного времени, то шкаф управления отключит насосы. Эта функция будет актуальна для систем, в которых отсутствуют протяженные пиковые нагрузки выше номинальных. Данная функция позволяет избежать пустой траты воды и электроэнергии в случае прорыва трубопровода.



• Комплексная защита электродвигателя насоса: защита насоса от сухого хода (низкое давление на всасывающем трубопроводе); датчик аварии насоса (реле перепада давления, реле протока, перегрев обмоток); защита от перегрузки по току; защита по входному напряжению и обрыва фазы.



• Внешний сигнал «Разрешение работы». Сигнал «Разрешение работы» позволяет управлять шкафом или несколькими шкафами с удаленного контроллера путем подачи дискретного сигнала (ПУСК/СТОП).
• Журнал аварийных ситуаций и счетчик наработки. В журнале сохраняются аварийные сообщения с описанием возникшей проблемы, это позволяет правильно оценивать состояние системы на момент отключения. Журнал аварий и счетчик наработки дают полную информацию для корректной диагностики насосной станции.

Требования к монтажу:

1. Подвод питания:
   • к месту установки должны быть подведены и промаркированы кабели питающей сети (Фаза L1, L2, L3, N для трехфазных модификаций и L,N для однофазных);
   • к месту установки должны быть подведены и промаркированы кабели двигателей (U,V,W);
   • между шкафом управления и двигателями не должны располагаться компенсаторы реактивной мощности для повышения коэффициента мощности, а также коммутационные устройства;
   • должна быть подведена шина заземления в соответствии с ПУЭ;
   • должен быть подведен экранированный кабель от датчика давления.
2. Монтаж датчика давления:
   • в месте монтажа датчика не должно создаваться отрицательное давление (вакуум), для этого его нужно устанавливать после обратного клапана;
   • для контроля работы датчика следует установить манометр рядом с датчиком;
   • для установки датчика давления и манометра необходимо использовать трех ходовой кран.

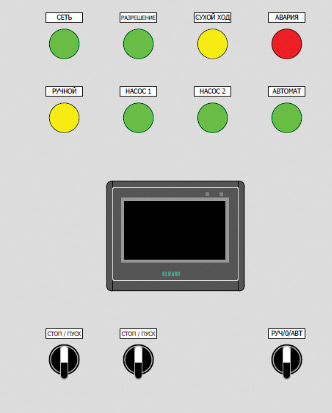

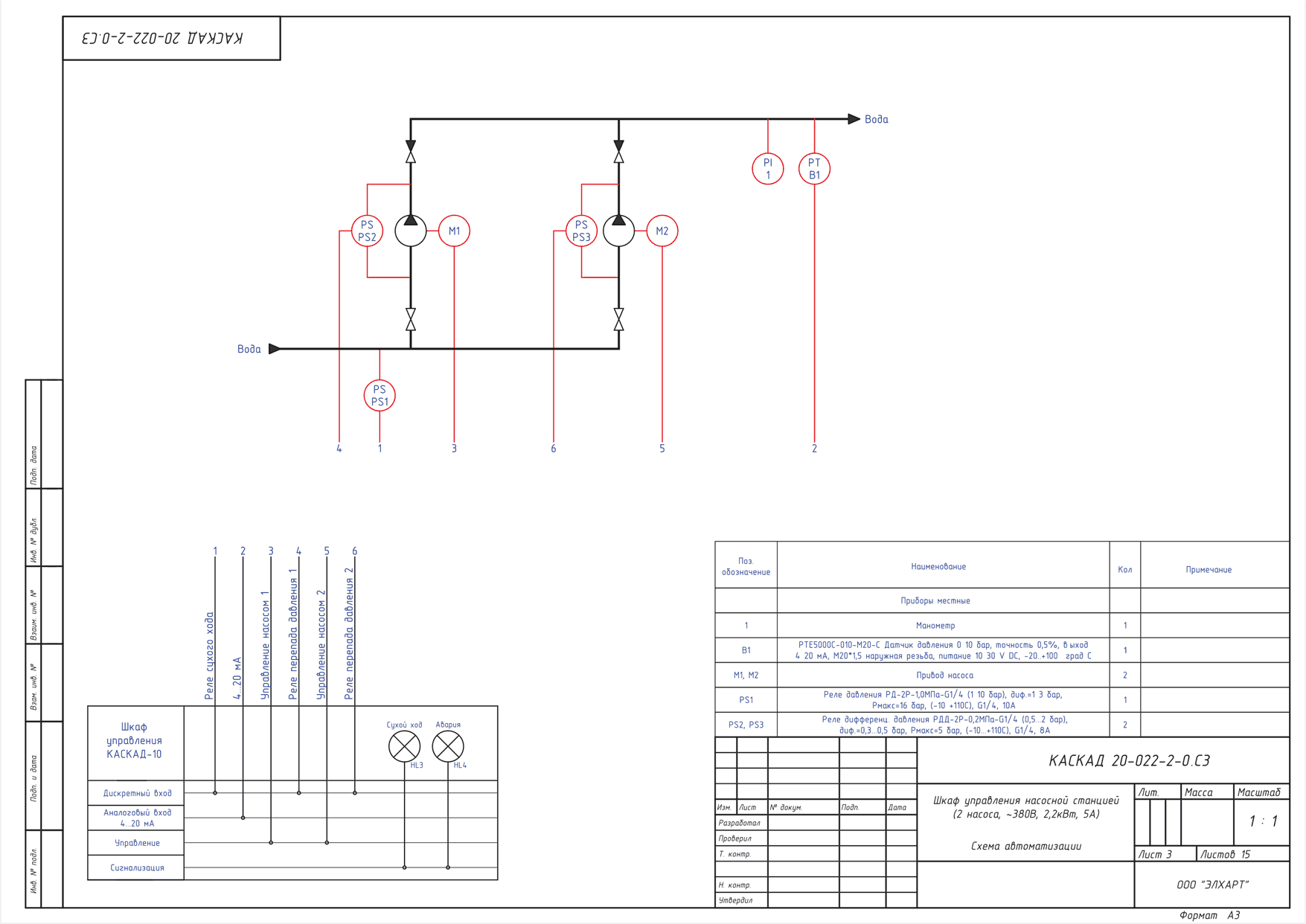

КАСКАД 20-ххх-2-0 (управление двумя насосами)

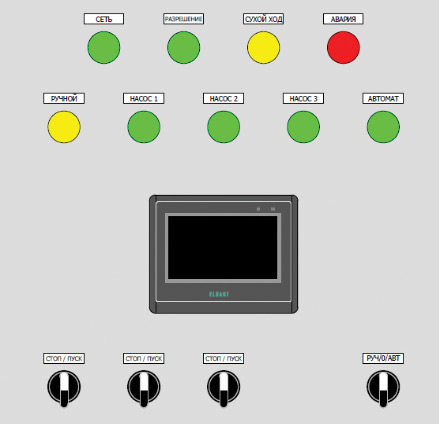

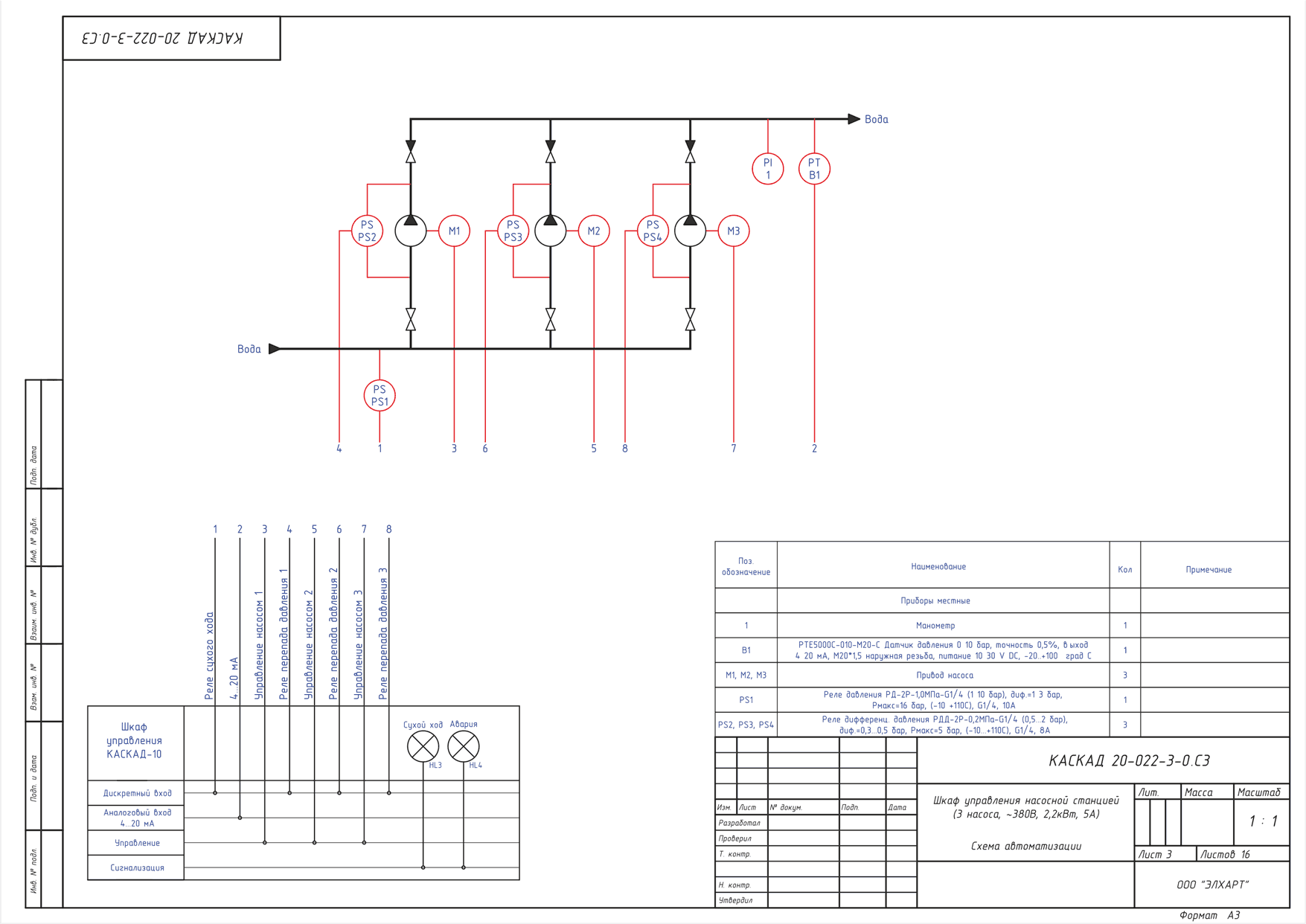

КАСКАД 20-ххх-3-0 (управление тремя насосами)

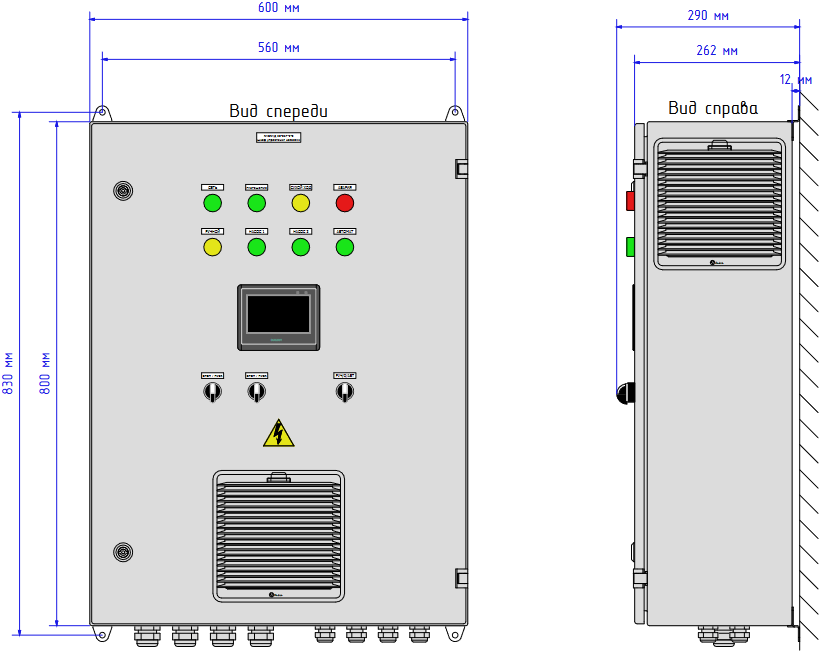

Данная линейка шкафов представлена в одном типоразмере.

Пример: КАСКАД 20-055-3-0.
