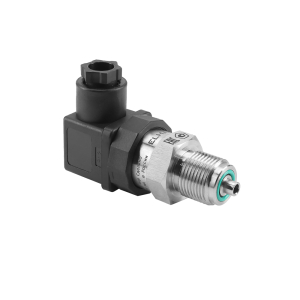

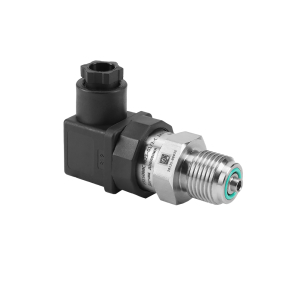

Датчик давления с аналоговым выходом

Логотип серии HTE.PF
Является СИ Внесен в Госреестр СИ
Компактный размер Компактный размер
Торцевое уплотнение Торцевое уплотнение в комплекте
Класс точности Класс точности 0,5%
Питание от токовой петли Токовая петля 4…20 мА
Документация и ПО
9 файлов, 45 MB
Наименование Наличие Цена с НДС
PTE5000C-004-M20-C Датчик давления 0…4 бар, точность 0,5%, выход 4…20 мА, М20*1,5 наружная резьба, питание 10…30 V DC, -20..+100 град С
 В наличии 6 360 Купить
PTE5000C-004-G1/2-C Датчик давления 0…4 бар, точность 0,5%, выход 4…20 мА, G1/2 наружная резьба, питание 10…30 V DC, -20..+100 град С
 В наличии 6 540 Купить
PTE5000C-004-G1/4-C Датчик давления 0…4 бар, точность 0,5%, выход 4…20 мА, G1/4 наружная резьба, питание 10…30 V DC, -20..+100 град С
 В пути 6 540 Купить
PTE5000C-006-M20-C Датчик давления 0…6 бар, точность 0,5%, выход 4…20 мА, М20*1,5 наружная резьба, питание 10…30 V DC, -20..+100 град С
 В наличии 6 360 Купить
PTE5000C-006-G1/2-C Датчик давления 0…6 бар, точность 0,5%, выход 4…20 мА, G1/2 наружная резьба, питание 10…30 V DC, -20..+100 град С
 В наличии 6 540 Купить
PTE5000C-006-G1/4-C Датчик давления 0…6 бар, точность 0,5%, выход 4…20 мА, G1/4 наружная резьба, питание 10…30 V DC, -20..+100 град С
 В пути 6 540 Купить
PTE5000C-010-M20-C Датчик давления 0…10 бар, точность 0,5%, выход 4…20 мА, М20*1,5 наружная резьба, питание 10…30 V DC, -20..+100 град С
 В наличии 6 360 Купить
PTE5000C-010-G1/2-C Датчик давления 0…10 бар, точность 0,5%, выход 4…20 мА, G1/2 наружная резьба, питание 10…30 V DC, -20..+100 град С
 В наличии 6 540 Купить
PTE5000C-010-G1/4-C Датчик давления 0…10 бар, точность 0,5%, выход 4…20 мА, G1/4 наружная резьба, питание 10…30 V DC, -20..+100 град С
 Под заказ 6 540 Купить
PTE5000C-016-M20-C Датчик давления 0…16 бар, точность 0,5%, выход 4…20 мА, М20*1,5 наружная резьба, питание 10…30 V DC, -20..+100 град С
 В наличии 6 360 Купить
PTE5000C-016-G1/2-C Датчик давления 0…16 бар, точность 0,5%, выход 4…20 мА, G1/2 наружная резьба, питание 10…30 V DC, -20..+100 град С
 В наличии 6 540 Купить
PTE5000C-016-G1/4-C Датчик давления 0…16 бар, точность 0,5%, выход 4…20 мА, G1/4 наружная резьба, питание 10…30 V DC, -20..+100 град С
 Под заказ 6 540 Купить

Описание датчика давления ELHART серии PTE5000C

Датчики давления серии PTE5000C используются для преобразования давления жидкостей, пара, газов, газовых и парогазовых смесей в унифицированный сигнал тока. Датчики применяются для измерения избыточного давления.

Области применения: системы автоматического управления насосами, системы измерения и контроля, автоматическое регулирование давления в различных отраслях промышленности (компрессорная техника, системы гидравлики, сельскохозяйственное оборудование, строительное оборудование, нагревательные установки, системы вентиляции, химическая промышленность и др.).

Датчики используются совместно с таким оборудованием как:

Технические характеристики датчика давления ELHART PTE5000C

Параметр Значение
Диапазон измерения давления от 0 до 4…16 бар
зависит от кода заказа
Выходной аналоговый сигнал 4…20 мА
Предел основной приведенной погрешности ±0,5 %
Номинальное напряжение питания =12 В, =24 В
Допустимое напряжение питание =10…30 В
Потребляемая мощность не более 0,7 Вт
Рабочая температура окружающая среда: -20…+80 °C
измеряемая среда: -20…+100 °C
Атмосферное давление окружающего воздуха 84…106,7 кПа
Относительная влажность воздуха не более 90 %
Класс защиты IP65 (коннектор)
Средний срок службы 10 лет

Габариты датчика давления ELHART PTE5000C

Габаритные размеры PTE5000C, разъемное присоединение
Состав и габаритные размеры датчика давления ELHART серии PTE5000C, мм
Детали Материал
1. Корпус Нержавеющая сталь AISI 304
2. Чувствительный элемент Керамика Al2O3
3. Внутреннее уплотнительное кольцо Витон(FKM)
4. Внешнее уплотнительное кольцо Витон(FKM)
5. Коннектор Пластик
6. Уплотнение коннектора NBR

Схема подключения датчика давления ELHART PTE5000C

Схема подключения PTE5000C
Схема подключения датчика давления ELHART серии PTE5000C

Варианты монтажа аналогового датчика давления ELHART PTE5000C

Схема монтажа ELHART PTE5000C горизонтальная
Установка ELHART PTE5000C на горизонтальном участке трубопровода
Схема монтажа PTE5000C вертикальная
Установка ELHART PTE5000C на вертикальном участке трубопровода

Информация для заказа датчика давления ELHART PTE5000C

PTE5000C-
Диапазон измерений, бар
0…1,6 1P6
0…2,5 2P5
0…4 004
0…6 006
0…10 010
0…16 016
0…25 025
0…40 040
0…60 060
0…100 100
0…160 160
0…250 250
0…400 400
0…600 600
Присоединение к процессу
резьба М20×1,5 M20
резьба G1/2″ G1/2
резьба G1/4″ G1/4
Класс точности
0,5% от ВПИ C

Пример: PTE5000C-016-М20-С
