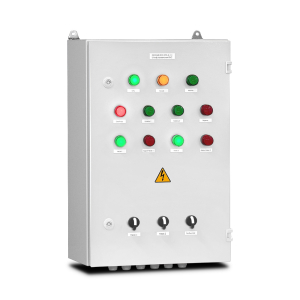

КАСКАД КНС: шкаф управления насосами

Наименование Наличие Цена с НДС
КАСКАД КНС-015-2-1 ШУ КНС (2 насоса: 380В; 1,5кВт; 4А; защита: по току, перекос фаз, пропадание фазы; режимы работы: автоматическое/ручное управление; индикация состояний системы; входы для датчиков уровня типа "сухой контакт", PNP - 4 шт.; окр.темп. -20..+50С; IP 54)
 В наличии 82 944 Купить
КАСКАД КНС-110-2-1 ШУ КНС (2 насоса: 380В; 11кВт; 24А; защита: по току, перекос фаз, пропадание фазы; режимы работы: автоматическое/ручное управление; индикация состояний системы; входы для датчиков уровня типа "сухой контакт", PNP - 4 шт.; окр.темп. -20..+50С; IP 54)
 В наличии 89 910 Купить
КАСКАД КНС-075-2-1 ШУ КНС (2 насоса: 380В; 7,5кВт; 18А; защита: по току, перекос фаз, пропадание фазы; режимы работы: автоматическое/ручное управление; индикация состояний системы; входы для датчиков уровня типа "сухой контакт", PNP - 4 шт.; окр.темп. -20..+50С; IP 54)
 Под заказ 87 480 Купить
КАСКАД КНС-055-2-1 ШУ КНС (2 насоса: 380В; 5,5кВт; 12А; защита: по току, перекос фаз, пропадание фазы; режимы работы: автоматическое/ручное управление; индикация состояний системы; входы для датчиков уровня типа "сухой контакт", PNP - 4 шт.; окр.темп. -20..+50С; IP 54)
 В наличии 83 430 Купить
КАСКАД КНС-037-2-1 ШУ КНС (2 насоса: 380В; 3,7кВт; 9А; защита: по току, перекос фаз, пропадание фазы; режимы работы: автоматическое/ручное управление; индикация состояний системы; входы для датчиков уровня типа "сухой контакт", PNP - 4 шт.; окр.темп. -20..+50С; IP 54)
 В наличии 82 944 Купить
КАСКАД КНС-022-2-1 ШУ КНС (2 насоса: 380В; 2,2кВт; 6А; защита: по току, перекос фаз, пропадание фазы; режимы работы: автоматическое/ручное управление; индикация состояний системы; входы для датчиков уровня типа "сухой контакт", PNP - 4 шт.; окр.темп. -20..+50С; IP 54)
 В наличии 82 944 Купить

Шкаф управления насосами КАСКАД КНС предназначен для управления и комплексной защиты насосов систем отведения промышленных или ливневых стоков.

КАСКАД КНС может управлять фекальными насосами погружного типа и насосами поверхностной установки, насосами с режущим колесом (измельчителем) и без него. Напряжение питания насосов 380 В.

Алгоритм управления КАСКАД КНС подходит для всех типов стандартных КНС (2 насоса, 4 датчика).

Перечень сопутствующего оборудования для ШУ насосами КАСКАД КНС

Артикул Описание Кол-во
КАСКАД КНС поплавковые датчики, датчики с выходом PNP (стандарт)
SKF-5 Сигнализатор уровня поплавковый (L=5 м, перекидной контакт, 10 А, 250VAC, +85°С, IP 68) 4
UDS.30-200-P1 Ультразвуковой датчик, рабочая зона (100...2000 мм), М30х1.5, выход 1xPNP, требуется разъем 5 pin М12х1 2
КАСКАД КНС кондуктометрические датчики (опция)
CLS.C01-5m-D Подвесной кондуктометрический датчик уровня с кабелем 5м (L=34мм, d=24мм, материал стали AISI304, -40...+100С) 3
КАСКАД КНС аналоговые датчики 4…20 мА (опция)
Hydrobar(FR)-cable (3m) - 0,1 bar Гидростатический датчик уровня HYDROBAR (1,0 м.вод.ст, длина кабеля 3 метра, точность 0,2%, питание =(13..40)В) 1
UDS.30-400-AI Ультразвуковой датчик, рабочая зона (200...4000 мм), М30х1.5, выход 4...20 мА, требуется разъем 5 pin М12х1 1

Общая информация и способы применения шкафов КАСКАД КНС

Шкаф управления серии КАСКАД КНС представляет собой готовое изделие, предназначенное для управления двигателями насосных агрегатов в процессах контроля уровня и перекачки хозяйственно-бытовых, промышленных или ливневых сточных вод.

Его использование актуально в системах ЖКХ, водоканалах, строительных компаниях, производственных предприятиях и т.д.

Данный шкаф осуществляет управление двумя насосами, имеет оптимальный алгоритм управления и продуманную индикацию состояния системы.

Шкаф КАСКАД КНС 3 года гарантии!

Основные функции шкафов серии КАСКАД КНС:

  • контроль уровня жидкости в системе по сигналам датчиков уровня;
  • автоматический запуск насосов при превышении заданного уровня жидкости;
  • чередование работы насосов для равномерной наработки моторесурса;
  • защита двигателей насосов;
  • управление двигателями — прямой пуск;
  • ручной режим управления насосами;
  • индикация состояния системы на лицевой панели корпуса;
  • встроенное питание для датчиков (24В постоянного тока).

Области применения шкафов КАСКАД КНС

  • канализационные насосные станции различных типов;
  • очистные сооружения;
  • процессы осушения технологических приямков, ливневых канализаций и прочих емкостей;
  • системы водоотведения на промышленных предприятиях.

Данные шкафы могут применяться как в КНС из железобетона (монолитных или сборных), так и в комплектных КНС из армированного стеклопластика (вертикальных, горизонтальных, модульных и т. д.).

Применение шкафов КАСКАД КНС
Применение шкафов КАСКАД КНС в канализационной системе

Преимущества и особенности шкафов КАСКАД КНС

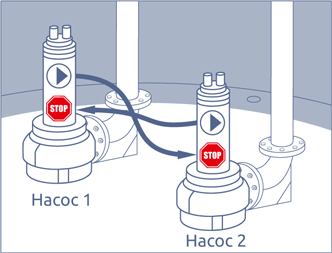

Равномерная наработка моторесурса насосов

Равномерная наработка моторесурса насосов

Шкаф управления КАСКАД КНС осуществляет управление двумя насосами по заданному алгоритму. Алгоритм шкафа управления поддерживает функцию чередования работы насосов, обеспечивая равномерную наработку моторесурса насосов.

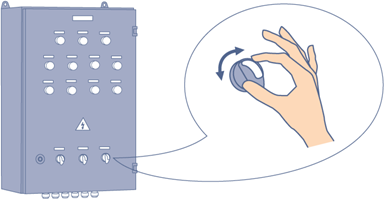

Наличие ручного режима управления

Наличие ручного режима управления

Ручной режим управления насосами позволяет оператору осуществлять включение/выключение насосов независимо от алгоритма, например в случае повреждения датчиков уровня.

При этом сохраняются все защитные функции шкафа.

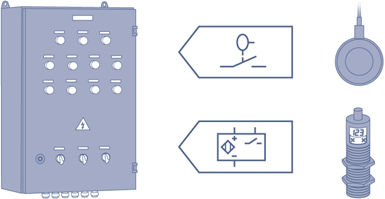

Работа с разными типами датчиков уровня

Работа с разными типами датчиков уровня

Возможность подключения датчиков PNP, в стандартной модификации шкафа, расширяет возможность эксплуатации шкафов не только с поплавковыми датчиками, но и с другими типами датчиков, например, ультразвуковыми.

Также есть модификации которые поддерживают подключение аналоговых датчиков с выходом 4…20 мА, что позволяет применять данные шкафы вместе с гидростатическими датчиками.

Поддерживаемые типы датчиков:

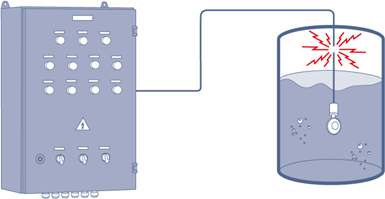

Питание датчиков 24 В

Питание датчиков 24 В

Питание датчиков 24В обеспечивает безопасное нахождение поплавковых датчиков в воде в случае повреждения кабеля.


Продуманная индикация

Продуманная индикация

Шкафы серии КАСКАД КНС имеют продуманный и понятный интерфейс для обслуживающего персонала. Продуманная индикация обеспечивает полный контроль за текущим состоянием системы.


Защита двигателей насосов

Защита 100%

Шкафы имеют функцию защиты двигателей насосов.

Эта функция активна все время и имеет наивысший приоритет на отключение насосов.

В шкафах серии КАСКАД КНС реализованы следующие виды защит:

  • тепловая защита двигателя;
  • защита от перекоса, неправильного чередования и обрыва фаз;
  • защита от повышенного/пониженного питающего напряжения в сети;
  • контроль нейтрали.

Технические характеристики шкафов управления насосом КАСКАД КНС

КАСКАД КНС-×××-2-1-0 015 022 037 055 075 110
Номинальное напряжение питания ШУ 3-фазное 380 В, 50 Гц *
Номинальный потребляемый ШУ ток**, А 8,5 12,5 18,5 24,5 36,5 48,5
Номинальный ток подключаемых двигателей, А 4 6 9 12 18 24
Электрическая мощность подключаемого двигателя***, кВт 1,5 2,2 3,7 5,5 7,5 11
Характеристики управляющих сигналов
Тип подключаемых датчиков 2-х проводные датчики типа "сухой контакт"
3-х проводные датчики с выходом "pnp"
Количество подключаемых датчиков 4
Встроенное питание датчиков =24 VDC
(максимальное общее потребление тока – не более 0,42 А)
Характеристики кабелей подключения
Сечение жил вводного кабеля силовой цепи (рекомендуемое), мм2 2,5 2,5 4 4 6 6
Сечение жил кабелей управляющих цепей (рекомендуемое), мм2 0,5
Условия эксплуатации
Класс защиты IP54
Рабочая температура окружающей среды, °С -20…+50 (без обмерзания)
Относительная влажность, % 0…95 (без образования конденсата)
Уровень вибрационных воздействий Максимальная амплитуда ускорения 0,5g
Высота монтажа (абсолютная) 1000 м над уровнем моря (при повышении этого значения необходимо снижать мощность подключаемого оборудования)
Габаритные размеры шкафа В×Ш×Г, мм
КАСКАД КНС-×××-2-1-0 600×400×210
Масса, кг
КАСКАД КНС-ххх-2-1-0 20 20 20 20 20,5 20,6

Примечание:

* – диапазон допустимого напряжения определяется настройками встроенного реле контроля фаз и допустимым рабочим напряжением подключаемых двигателей, при этом фазное напряжение должно находиться в диапазоне 190…240 В.

** – потребляемый ток указан с учетом подключенных двигателей.

*** – мощность указана для одного двигателя. К шкафу подключаются несколько двигателей, при этом собственная мощность каждого не должна превышать величины, указанной в таблице.

Если шкаф был перемещен из холодного помещения в теплое, перед началом эксплуатации необходимо выдержать его без упаковки при комнатной температуре в течение нескольких часов. Не подключайте силовое питание до исчезновения всех видимых признаков наличия конденсата, это может привести к выходу из строя компонентов шкафа.

Основные органы управления и индикации шкафа КАСКАД КНС

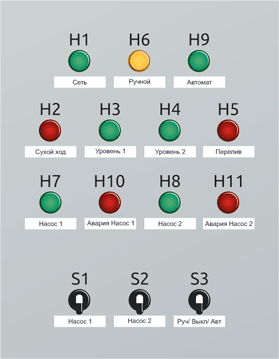

Панель управления шкафом КАСКАД КНС
Обозначение Название Описание
H1 Индикатор
«Сеть»
Питание подано на шкаф
H2 Индикатор
«Сухой ход»
Сработал датчик нижнего уровня
H3 Индикатор
«Уровень 1»
Сработал датчик среднего уровня
H4 Индикатор
«Уровень 2»
Сработал датчик верхнего уровня
H5 Индикатор
«Перелив»
Сработал датчик верхнего аварийного уровня (перелив)
H6 Индикатор
«Ручной»
Шкаф находится в режиме РУЧНОЙ. Автоматическое включение насосов в зависимости от уровня жидкости не происходит
H7 Индикатор
«Насос 1»
Включен насос 1
H8 Индикатор
«Насос 2»
Включен насос 2
H9 Индикатор
«Автомат»
Шкаф находится в режиме АВТОМАТ. Насосы включаются по сигналу от датчиков уровня
H10 Индикатор
«Авария насос 1»
Сработала тепловая защита двигателя 1. Насос остановлен.
H11 Индикатор
«Авария насос 2»
Сработала тепловая защита двигателя 2. Насос остановлен.
S1 Тумблер
«Насос 1: СТОП/ПУСК»
Управление насосом 1 в режиме РУЧНОЙ
Центральное положение – СТОП НАСОС 1
Правое положение – ПУСК НАСОС 1
S2 Тумблер
«Насос 2: СТОП/ПУСК»
Управление насосом 2 в режиме РУЧНОЙ
Центральное положение – СТОП НАСОС 2
Правое положение – ПУСК НАСОС 2
S3 Тумблер
«Руч./Выкл./Авт.»
Левое положение – Режим РУЧНОЙ
Центральное положение – Режим СТОП
Правое положение – Режим АВТОМАТ

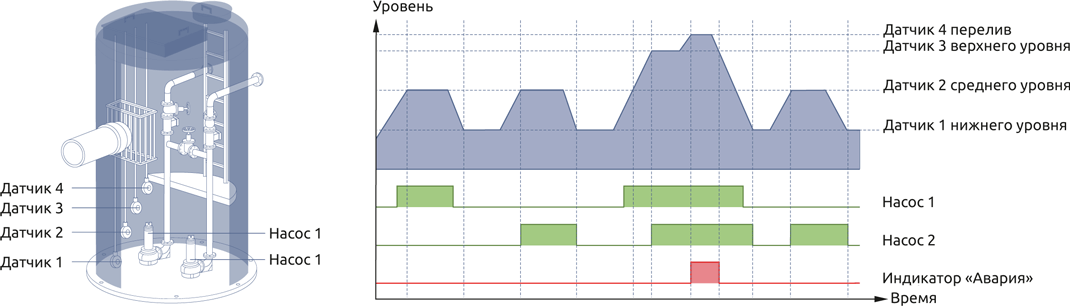

Диаграмма работы шкафа КАСКАД КНС

Диаграмма работы шкафа КАСКАД КНС
Основная диаграмма работы шкафа КАСКАД КНС

Если жидкость в резервуаре находится на уровне нижнего поплавка (№1), насосы не включаются и находятся в режиме ожидания. При повышении уровня жидкости происходит срабатывание датчика среднего уровня (№2), подается сигнал на запуск насоса 1, начинается откачивание жидкости из резервуара.

Далее возможны две ситуации:

  1. если уровень жидкости начинает снижаться и падает ниже отметки датчика нижнего уровня (№1), происходит отключение насоса 1. В дальнейшем, при повторном повышении уровня жидкости произойдет включение насоса 2 для равномерной наработки моторесурса двигателей;
  2. в случае, если после включения насоса 1 уровень жидкости продолжает подниматься и происходит срабатывание датчика верхнего уровня (№3), подается сигнал на запуск насоса 2.

Одновременная работа двух насосов обеспечивает максимальную скорость откачивания жидкости. После того, как уровень жидкости падает ниже отметки поплавка №1, происходит отключение обоих насосов. Если же при одновременной работе двух насосов их производительности недостаточно, и уровень жидкости продолжает подниматься, то после срабатывания поплавка №4 на лицевой панели шкафа загорается красный индикатор «Уровень 4» (перелив). Достижение данного уровня считается аварийным и требует оперативного вмешательства обслуживающего персонала.

Схемы шкафа КАСКАД КНС для управления двумя насосами

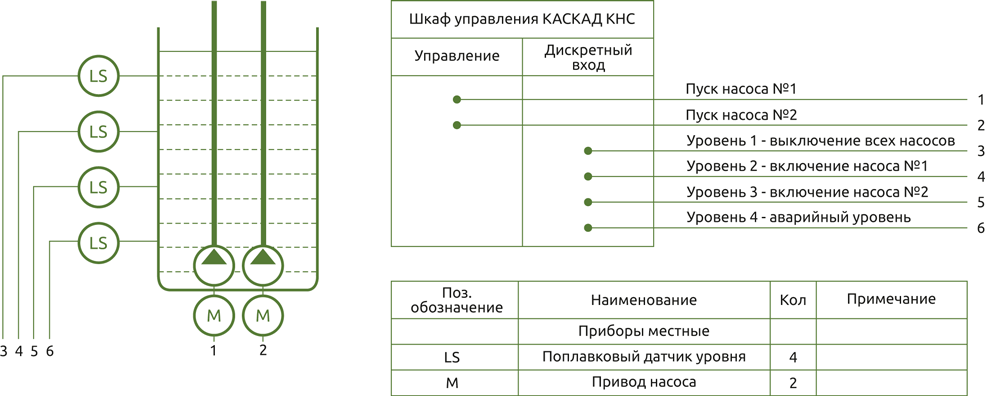

Схема автоматизации КАСКАД КНС-ххх-2-1-0.С3
Схема автоматизации
КАСКАД КНС-ххх-2-1-0.С3

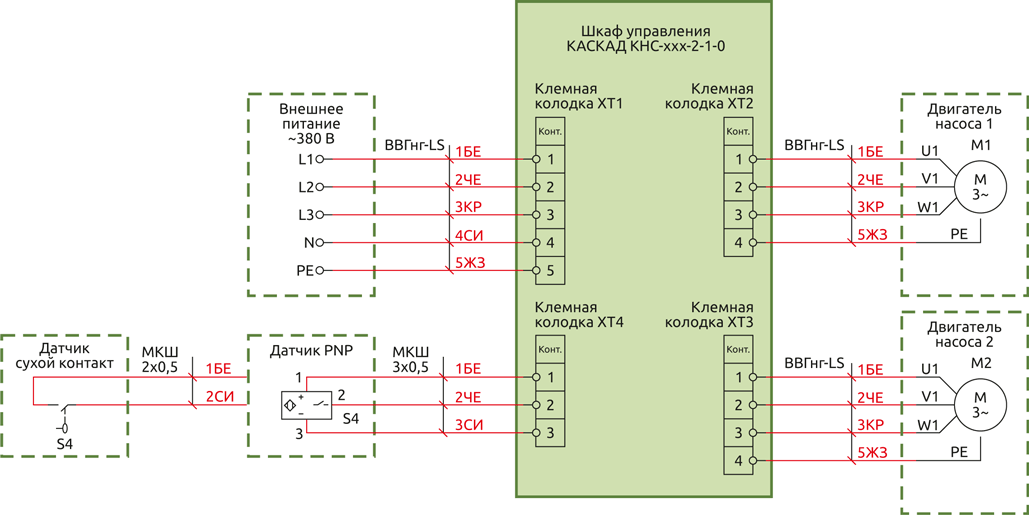

Схема соединений внешних проводок КАСКАД КНС-015-2-1-0
Схема соединений внешних проводок
КАСКАД КНС-015-2-1-0

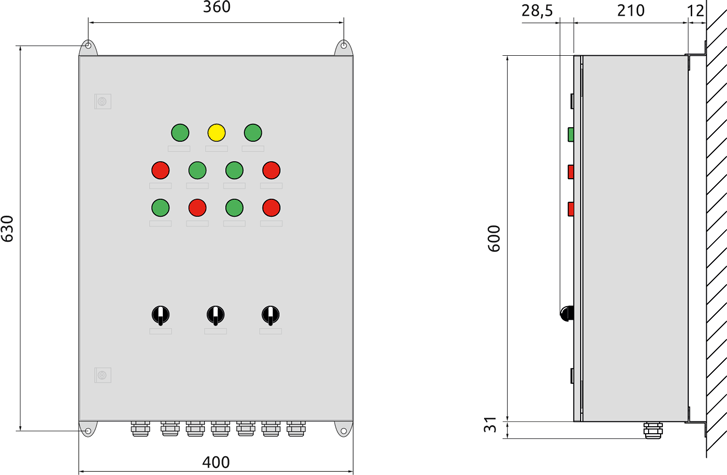

Габаритные размеры шкафов управления КАСКАД КНС

Габаритные размеры шкафов управления КАСКАД КНС, типоразмер 1
Габаритные размеры шкафов управления КАСКАД КНС, типоразмер 1, мм

Обозначение при заказе шкафа управления

КАСКАД КНС- - 2 - 1 -
Номинальная
электрическая мощность
двигателя насоса, кВт
1,5 015
2,2 022
3,7 037
5,5 055
7,5 075
11 110
Количество подключаемых насосов
Два насоса (модификация 2)
2
Наличие ручного режима
С ручным режимом 1
Тип подключаемых датчиков
Поплавковые датчики, датчики с выходом PNP (стандарт) -
Кондуктометрические датчики (опция) 1
Аналоговые датчики 4…20 мА (опция) 2

Пример: КАСКАД КНС-015-2-1.
