КОНТУР А: Шкаф управления ИТП (расширенная версия)
Документация и ПО
Наименование | Тип документа | Размер | Тип файла |
---|---|---|---|
Альбом схем - КОНТУР А | Альбом схем | 2 MB |
Наименование | Наличие | Цена с НДС | |
---|---|---|---|
КОНТУР А11-222-000-В00-К00 ШУ ИТП Схема А11 (1хОТОП: клапан Б/М, 2 насоса с АВР+СХ; 1хГВС: клапан Б/М,2 насоса с АВР+СХ; 1хПОДПИТКА:2 насоса с АВР+СХ)
|
В пути | 207 000 | Купить |
КОНТУР А12-222-020-В00-К00 ШУ ИТП Схема А12 (1хОТОП: клапан Б/М, 2 насоса с АВР+СХ; 2хГВС: клапан Б/М,2 насоса с АВР+СХ; 1хПОДПИТКА:2 насоса с АВР+СХ)
|
В пути | 257 025 | Купить |
КОНТУР А12-322-020-В00-К00 ШУ ИТП Схема А12 (1хОТОП: клапан Б/М, 3 насоса с АВР+СХ; 2хГВС: клапан Б/М,2 насоса с АВР+СХ; 1хПОДПИТКА:2 насоса с АВР+СХ)
|
В пути | 258 750 | Купить |
В пути | 260 475 | Купить | |
КОНТУР А22-222-222-В00-К00 ШУ ИТП Схема А22 (2хОТОП: клапан Б/М, 2 насоса с АВР+СХ; 2хГВС: клапан Б/М,2 насоса с АВР+СХ; 2хПОДПИТКА:2 насоса с АВР+СХ)
|
В пути | 306 188 | Купить |
Шкаф управления ИТП КОНТУР А — это ключ к эффективному управлению отоплением и горячим водоснабжением. Он обеспечивает круглогодичное автоматическое управление и интеллектуальный контроль температурных режимов. Использование шкафа управления КОНТУР А, позволяет увеличить скорость внедрения и запуска системы управления, а также снизить затраты на сборку и монтаж, а также повышает надежность системы, т. к. все шкафы проходят выходной контроль на производстве.
В зависимости от модификации, шкафы управления ИТП позволяют автоматизировать до 2-х контуров ГВС и до 2-х контуров отопления, а также до 2-х групп подпиточных насосов.
Шкаф управления ИТП КОНТУР А — это серийное, сертифицированное и проверенное решение, которое позволяет сократить затраты на монтажно-наладочные работы, а также повысить надежность всей системы. Шкаф управления изготовлен в соответствии с ТУ 27.12.31-002-12241237-2022.
- Сокращение сроков разработки проекта за счет получения готового комплексного решения.
- Экономия на складских затратах и логистике (не требуется закупать комплектующие у разных поставщиков, организовывать их доставку и последующее хранение).
- Полный комплект сопроводительной документации: паспорт, руководство по эксплуатации, альбом схем.
- Гарантия поставщика — 36 месяцев на комплектное изделие.
- Сокращение сроков строительства, реконструкции и ввода в эксплуатацию объекта.
- Экономия на стоимости сборочных работ.
Обеспечьте своему предприятию надежность и экономию с нашими шкафами управления ИТП. Свяжитесь с нами сегодня, чтобы узнать больше о том, как мы можем помочь вам оптимизировать вашу систему отопления и ГВС.
Функциональные особенности шкафов управления для ИТП КОНТУР А
Комфортная температура при любой погоде
Регулирование температуры теплоносителя в контурах отопления осуществляется по гибко настраиваемому отопительному графику.
Это позволяет системе оперативно реагировать на изменение внешних условий и круглосуточно поддерживать требуемую температуру в помещении. График задается по 6 точкам, возможна установка смещения графика в выходные дни или ночное время.
Защита от превышения температуры обратной воды
Шкаф управления ИТП позволяет контролировать температуру обратной воды по заданному графику.
В случае превышения уставки, клапан автоматически начнет закрываться, пока температура не упадет ниже требуемого значения. Это обеспечивает эффективное управление тепловыми процессами и поддержание оптимальных условий работы системы.
Стабильная подача горячей воды
Регулирование температуры в контуре ГВС производится по ПИД-закону. Вне зависимости от текущего потребления горячей воды ее температура будет оставаться на одном уровне.
При выходе температуры отопления или ГВС за заданный диапазон оператор увидит предупредительное сообщение.
Универсальные входы для датчиков температуры (50М, Pt-100, Pt-1000)
Поддержка наиболее распространенных типов термодатчиков упрощает процесс интеграции шкафа управления при модернизации ИТП.
Классическое управление трех ходовыми клапанами
Для регулирования степени открытия клапанов предусмотрены релейные выходы с трехпозиционным принципом управления («Больше-Меньше»). Аналоговое управление (0...10 В ) доступно в шкафах с дополнительной опцией В04 и выше.
Встроенный блок питания для клапанов
При использовании клапанов с питанием постоянным напряжением 24 В возможно использование встроенного в шкаф блока питания при условии, что нагрузка не превысит 30 Вт. В случае превышения потребляемой мощности, например при коротком замыкании, блок питания безопасно отключится.
Гибкое управление группой насосов
В максимальной комплектации шкаф управления поддерживает до 6 независимых насосных групп (2 отопления, 2 подпитки, 2 ГВС). Конфигурация каждой группы производится отдельно друг от друга, и позволяет выбрать количество насосов в группе.
При управлении насосной группой, состоящей из двух насосов, предусмотрено чередование их по времени для обеспечения равномерного износа. Также предусмотрена функция АВР насосов, т.е. при аварии одного из насосов в группе производится автоматический запуск другого.

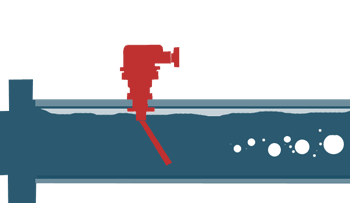

Защита от сухого хода всех групп насосов
Для каждой насосной группы предусмотрено подключение реле сухого хода с целью защиты насосов. При пропадании воды соответствующая группа насосов будет остановлена, оператор увидит предупредительное сообщение. При восстановлении водоснабжения работа насосов продолжится автоматически.
Работа с различными типами дискретных датчиков
Возможно подключение датчика низкого давления в системе отопления и датчиков сухого хода с НО или НЗ контактами. Дополнительно предусмотрены настройки дребезга срабатывания датчиков аварии, а также времени стабилизации показаний после пуска.
Защита от прорыва трубопровода
В случае, если насосы подпитки непрерывно работают больше заданного времени, контроллер анализирует это как аварийную ситуацию и отключает насосы.
Бесперебойная работа и журнал аварий
Контроль аварий датчиков и отклонения измеренных значений от уставок, а также наличие функции АВР для насосов позволяют обеспечить надежное и безопасное управление тепловым пунктом.
При возникновении любой аварии (обрыв датчика, сухой ход, выход температуры за заданные пределы и т. д.) на экран выводится сообщение о характере аварии и времени ее возникновения.
Все аварии автоматически заносятся в энергонезависимый журнал и сохраняются при выключении питания шкафа.
Режим ручного управления
При необходимости любое исполнительное устройство (насос или клапан) может быть запущено или остановлено в обход алгоритмов автоматического управления.
Данная функция удобна при вводе в эксплуатацию, для обслуживания или замены оборудования.
Местный режим управления
Местный режим управления отличается от ручного тем что в этом режиме включение исполнительных механизмов осуществляется не только в обход алгоритмов, но и в обход ПЛК, напрямую от переключателя. Данная функция также удобна во время пусконаладки при вводе в эксплуатацию, для обслуживания или замены оборудования.
Технические характеристики шкафа управления ИТП КОНТУР А
КОНТУР А | 11 | 12 | 21 | 22 |
---|---|---|---|---|
Общие сведения | ||||
Номинальное напряжение питания | ~230 | |||
Допустимый диапазон напряжения питания | ~85…264 В | |||
Номинальная частота питающего напряжения | 50 Гц | |||
Допустимый диапазон частоты питающего напряжения | 47…63 Гц | |||
Номинальный потребляемый ток | 0,7 А | |||
Характеристики управляющих сигналов | ||||
Интерфейс связи | RS-485 | |||
Аналоговые входы | ||||
Количество аналоговых входов, шт | 4 | 6 | 6 | 8 |
Тип подключаемого датчика | 50М, Pt100, Pt1000 | |||
Дискретные входы | ||||
Количество дискретных входов, шт | 14 | 17 | 18 | 24 |
Тип подключаемого датчика | «сухой контакт» | |||
Аналоговые выходы (опция) | ||||
Количество аналоговых выходов, шт | 2 | 3 | 3 | 4 |
Тип аналоговых выходов | 0…10 В | |||
Дискретные выходы | ||||
Количество выходов типа «сухой контакт», шт | 11 | 15 | 16 | 21 |
Тип дискретных выходов | реле 5 А / транзистор 400 мА | |||
Характеристики кабелей подключения | ||||
Сечение жил вводного кабеля силовой цепи | 1,5…2,5 мм2 (рекомендуемое) | |||
Сечение жил кабеля управляющих цепей | 0,5…2,5 мм2 (рекомендуемое) | |||
Условия эксплуатации | ||||
Класс защиты | IP54 | |||
Температура окружающей среды | 0…+55 °С | |||
Относительная влажность | до 90% (без образования конденсата) | |||
Помещение | без агрессивных веществ и токопроводящих частиц |
Сравнительная таблица стандартных модификаций шкафа управления ИТП КОНТУР А
КОНТУР А | 11 | 12 | 21 | 22 |
---|---|---|---|---|
Отопление | ||||
Количество контуров отопления | 1 | 1 | 2 | 2 |
Управление клапанами «Больше»/«Меньше» | ||||
Управление клапанами 0…10 В | опция | |||
График отопления по шести точкам для каждого контура | ||||
График температуры обратной воды по шести точкам для каждого контура | ||||
Защита от превышения температуры обратной воды | ||||
Сдвиг графиков отопления в ночное время | ||||
Сдвиг графиков отопления в выходные дни | ||||
Автоматическое отключение отопления в летнем режиме | ||||
Выбор регулируемого параметра для контура отопления: Тпр., Тобр., ΔТ | ||||
Сигнализация о выходе температуры в контуре за заданные границы | ||||
Горячее водоснабжение (ГВС) | ||||
Количество контуров ГВС | 1 | 2 | 1 | 2 |
Управление клапанами "Больше"/"Меньше" | ||||
Управление клапанами 0…10 В | опция | |||
Поддержание заданной уставки для каждого контура | ||||
Сигнализация о выходе температуры в контуре за заданные границы | ||||
Отключение регулирования температуры при аварии обоих насосов | ||||
Насосные группы | ||||
Количество насосных групп отопления | 1 | 1 | 2 | 2 |
Количество насосных групп ГВС | 1 | 2 | 1 | 2 |
Количество насосных групп подпитки | 1 | 1 | 2 | 2 |
Работа с одним или двумя насосами в группе | ||||
Чередование рабочего насоса для равномерного износа | ||||
Аварийный ввод резерва в случае выхода насоса из строя | ||||
Защита от «сухого хода» для всех насосных групп | ||||
Выбор типа датчика сухого хода (НО/НЗ) | ||||
Отключение насосов при превышении температуры в контуре (для насосов ГВС) | ||||
Контроль максимального времени непрерывной работы насосов (для насосов подпитки) | ||||
Датчики температуры | ||||
Универсальные входы (50М, PT100, PT1000) | ||||
Внешние аварийные сигналы | ||||
Количество входов для внешних аварийных сигналов | 3 | 3 | 3 | 3 |
Журнал аварий | ||||
Сохранение аварийных сообщений в энергонезависимой памяти с фиксацией времени возникновения аварии (до 200 сообщений) |
||||
Диспетчеризация | ||||
RS-485 (Modbus RTU) |
Габаритные размеры шкафов управления ИТП КОНТУР А
Артикул | Мод. | Габаритные размеры, мм | |||||
---|---|---|---|---|---|---|---|
W | W1 | W2 | H | H1 | H2 | ||
КОНТУР А11 | К00 | 400 | 360 | 210 | 600 | 630 | 659 |
К×× | 600 | 560 | 250 | 800 | 830 | 863 | |
КОНТУР А12 | К00 | 600 | 560 | 210 | 600 | 630 | 659 |
К×× | 600 | 560 | 250 | 800 | 830 | 863 | |
КОНТУР А21 | К00 | 600 | 560 | 210 | 600 | 630 | 659 |
К×× | 600 | 560 | 250 | 800 | 830 | 863 | |
КОНТУР А22 | К00 | 600 | 560 | 210 | 600 | 630 | 659 |
К×× | 600 | 560 | 250 | 800 | 830 | 863 |
Основные органы управления и индикации шкафа ИТП КОНТУР А
Номер | Описание |
---|---|
1 | Индикатор «Авария» |
2 | Сенсорная панель управления |
3 | Переключатель «Пуск / Стоп» запуск алгоритма управления |
4 | «Пуск / Стоп» насосов в местном режиме |
5 | Включения местного режима управления насосами |
Удобство управления и понятное меню шкафов управления ИТП КОНТУР А
Шкафы оснащены цветным сенсорным дисплеем, позволяющим удобно следить за объектом.
Интуитивно понятный графический интерфейс позволяет быстро диагностировать работу системы.
Отображаемой мнемосхеме виден текущий статус всех элементов, режим работы и оперативные параметры.
Пользователю доступно отредактировать отображаемую мнемосхему согласно своей обвязке контура ИТП, добавить либо скрыть отображение некоторых элементов.
Графический интерфейс оснащен подробным, интуитивно понятным меню на русском языке, с описанием всех необходимых параметров.
Логичная структура меню значительно упрощает ввод в эксплуатацию и дальнейшее использование шкафа в целом.
Обозначение при заказе шкафа управления ИТП КОНТУР А
КОНТУР | A | - | - | - | - | ||||||||||
---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
Используемый ПЛК | |||||||||||||||
ПЛК ELHART Alpha-X | A | ||||||||||||||
Кол-во контуров отопления | |||||||||||||||
1 контур отопления | 1 | ||||||||||||||
2 контура отопления | 2 | ||||||||||||||
Кол-во контуров ГВС | |||||||||||||||
1 контур ГВС | 1 | ||||||||||||||
2 контур ГВС | 2 | ||||||||||||||
Кол-во насосов отопления в первом контуре | |||||||||||||||
1 насос отопления | 1 | ||||||||||||||
2 насоса отопления | 2 | ||||||||||||||
3 насоса отопления | 3 | ||||||||||||||
Количество насосов ГВС в первом контуре | |||||||||||||||
1 насос ГВС | 1 | ||||||||||||||
2 насоса ГВС | 2 | ||||||||||||||
Кол-во насосов подпитки в первом контуре | |||||||||||||||
1 насос подпитки | 1 | ||||||||||||||
2 насоса подпитки | 2 | ||||||||||||||
Кол-во насосов отопления во втором контуре | |||||||||||||||
Нет насосов отопления | 0 | ||||||||||||||
1 насос отопления | 1 | ||||||||||||||
2 насоса отопления | 2 | ||||||||||||||
Кол-во насосов ГВС во втором контуре | |||||||||||||||
Нет насосов ГВС | 0 | ||||||||||||||
1 насос ГВС | 1 | ||||||||||||||
2 насоса ГВС | 2 | ||||||||||||||
Кол-во насосов подпитки во втором контуре | |||||||||||||||
Нет насосов подпитки | 0 | ||||||||||||||
1 насос подпитки | 1 | ||||||||||||||
2 насоса подпитки | 2 | ||||||||||||||
Опции | |||||||||||||||
Без опций | В00 | ||||||||||||||
Дополнительные датчики температуры | В01 | ||||||||||||||
Датчики давления | В02 | ||||||||||||||
Доп.датчики температуры + Датчики давления (В01+В02) | В03 | ||||||||||||||
Аналоговые выходы для управления КЗР | В04 | ||||||||||||||
Аналоговые выходы для КЗР + Доп.датчики температуры (В04+В01) | В05 | ||||||||||||||
Аналоговые выходы для КЗР + Датчики давления (В04+В02) | В06 | ||||||||||||||
Аналоговые выходы для КЗР + Доп.датчики температуры + Датчики давления (В04+В01+В02) | В07 | ||||||||||||||
Наличие контакторов для управления насосами (номинальное напряжение питания / мощность) |
|||||||||||||||
Без силовой части | К00 | ||||||||||||||
~380 В / 2,2…3,7 кВт | К01 | ||||||||||||||
~380 В / 1,5 кВт | К02 | ||||||||||||||
~380 В / 0,75…1,1 кВт | К03 | ||||||||||||||
~380 В / 0,55 кВт | К04 | ||||||||||||||
~220 В / 1,1…1,5 кВт | К50 | ||||||||||||||
~220 В / 0,75 кВт | К51 | ||||||||||||||
~220 В / 0,37…0,55 кВт | К52 | ||||||||||||||
~220 В / 0,25 кВт | К53 |
Пример: КОНТУР А21-222-201-В00-К00
Перечень сопутствующего оборудования для ШУ ИТП КОНТУР А
Артикул | Описание | Кол-во |
---|---|---|
КОНТУР А11 | ||
ТСП-Н Pt100 со штуцером | Термопреобразователь ТСП-Н (Pt100, d = 8 мм, М20×1,5 (-50…+180 °С) | 4 |
ТСП-Н Pt100 наружные | Термопреобразователь для воздуха (L = 60 мм, (-50…+180 °С) | 1 |
РД-2Р-ххМПа-G1/4 | Реле давления (-0…6 бар) или (0…10 бар), Рмакс = 16 бар, (-10…+110 °С), G1/4, 10 мА | 1 |
РДД-2Р-0,2МПа-G1/4 | Реле дифференциального давления (0,5…2 бар), диф.=0,3…0,5 бар, Рмакс = 5 бар, (-10…+110 °С), G1/4, 10 А | 3 |
КОНТУР А12 | ||
ТСП-Н Pt100 со штуцером | Термопреобразователь ТСП-Н (Pt100, d = 8 мм, М20×1,5 (-50…+180 °С) | 5 |
ТСП-Н Pt100 наружные | Термопреобразователь для воздуха (L = 60 мм, (-50…+180 °С) | 1 |
РД-2Р-ххМПа-G1/4 | Реле давления (-0…6 бар) или (0…10 бар), Рмакс = 16 бар, (-10…+110 °С), G1/4, 10 мА | 1 |
РДД-2Р-0,2МПа-G1/4 | Реле дифференциального давления (0,5…2 бар), диф.=0,3…0,5 бар, Рмакс = 5 бар, (-10…+110 °С), G1/4, 10 А | 4 |
КОНТУР А21 | ||
ТСП-Н Pt100 со штуцером | Термопреобразователь ТСП-Н (Pt100, d = 8 мм, М20×1,5 (-50…+180 °С) | 5 |
ТСП-Н Pt100 наружные | Термопреобразователь для воздуха (L = 60 мм, (-50…+180 °С) | 1 |
РД-2Р-ххМПа-G1/4 | Реле давления (-0…6 бар) или (0…10 бар), Рмакс = 16 бар, (-10…+110 °С), G1/4, 10 мА | 2 |
РДД-2Р-0,2МПа-G1/4 | Реле дифференциального давления (0,5…2 бар), диф.=0,3…0,5 бар, Рмакс = 5 бар, (-10…+110 °С), G1/4, 10 А | 5 |
КОНТУР А22 | ||
ТСП-Н Pt100 со штуцером | Термопреобразователь ТСП-Н (Pt100, d = 8 мм, М20×1,5 (-50…+180 °С) | 6 |
ТСП-Н Pt100 наружные | Термопреобразователь для воздуха (L = 60 мм, (-50…+180 °С) | 1 |
РД-2Р-ххМПа-G1/4 | Реле давления (-0…6 бар) или (0…10 бар), Рмакс = 16 бар, (-10…+110 °С), G1/4, 10 мА | 2 |
РДД-2Р-0,2МПа-G1/4 | Реле дифференциального давления (0,5…2 бар), диф.=0,3…0,5 бар, Рмакс = 5 бар, (-10…+110 °С), G1/4, 10 А | 6 |
